Los objetos básicos que se manipulan en After Effects son capas planas bidimensionales (2D). Al convertir una capa en tridimensional (3D), la propia capa permanece plana, pero adquiere propiedades adicionales: Posición (z), Punto de anclaje (z), Escala (z), Orientación, Rotación X, Rotación Y, Rotación Z y propiedades Opciones de material. Las propiedades Opciones de material especifican el modo en que la capa interactúa con la luz y las sombras. Solo las capas 3D interactúan con sombras, luces y cámaras.
Capas 2D (izquierda) y capas con propiedades 3D (derecha)
Cualquier capa puede ser una capa 3D, excepto las capas solo de audio. Los caracteres individuales de las capas de texto pueden ser subcapas 3D, cada una con propiedades 3D propias. Una capa de texto con la opción Habilitar 3D por carácter seleccionada se comporta exactamente igual que una precomposición formada por una capa 3D por cada carácter. Todas las capas de cámara y de luz tienen propiedades 3D.
De manera predeterminada, las capas tienen una profundidad (posición del eje z) de 0. En After Effects, el origen del sistema de coordenadas se encuentra en la esquina superior izquierda; x (anchura) aumenta de izquierda a derecha, y (altura) aumenta desde la parte superior hacia la inferior y z (profundidad) aumenta de cerca a lejos. Algunas aplicaciones 3D y de vídeo utilizan un sistema de coordenadas con una rotación de 180 grados alrededor del eje x; en estos sistemas, y aumenta desde la parte inferior a la superior y z de lejos a cerca.
Puede transformar una capa 3D correspondiente al espacio de coordenadas de la composición o de la capa o un espacio personalizado mediante la selección de modo de eje.
Puede agregar efectos y máscaras a las capas 3D, componer capas 3D con capas 2D, y crear y animar capas de cámara y de luz para ver o iluminar capas 3D desde cualquier ángulo. Al llevar a cabo el procesamiento para la salida final, las capas 3D se procesan desde la perspectiva de la cámara activa. (Consulte Creación de una capa de cámara y cambio de los ajustes de la cámara).
Todos los efectos son 2D, incluidos los efectos que simulan distorsiones 3D. Por ejemplo, la visualización de una capa con el efecto Abombar desde un lateral no muestra ninguna protuberancia.
Al igual que en todas las máscaras, las coordenadas de una máscara en una capa 3D se encuentran en el espacio de coordenadas 2D de la capa.
Nota:
After Effects 7.0 y versiones anteriores incluyen un plugin de procesamiento Estándar 3D; este plugin no se incluye en After Effects CS3 ni posterior. En After Effects 6.0 y posteriores, el plugin predeterminado para procesamiento de capas en 3D ha sido el plugin de procesamiento Avanzado 3D. Cuando abre un proyecto que se creó con el plugin de procesamiento Estándar 3D, el proyecto se convierte para usar el plugin de procesamiento Avanzado 3D. Tan pronto estén disponibles plugins de terceras partes, podrá elegirlos en la sección Avanzado del cuadro de diálogo de Ajustes de composición.
Alan Shisko incluye un tutorial de vídeo detallado en su sitio web, donde se muestra cómo crear un entorno 3D complejo a partir de capas 3D, comenzando con recursos sencillos 2D.
Chris y Trish incluyen una descripción general de los distintos tipos de capas y objetos 3D con los que se puede trabajar en After Effects en un pasaje PDF de su libro Creating Motion Graphics with After Effects (5ª edición) (Creación de gráficos de movimiento con After Effects; en inglés) en su sitio web.
Trish y Chris Meyer proporcionan un tutorial para el uso de capas 3D, luces y cámaras en una sección en PDF de su libro After Effects Apprentice, en el sitio web Focal Press.
Chris y Trish Meyer proporcionan un tutorial en el sitio web Artbeats que muestra cómo crear reflexiones 3D.
Chris y Trish Meyer ofrecen una demostración de la importación y el uso de objetos 3D desde Photoshop, incluyendo los creados utilizando la función Repujado de Photoshop. Consulte la referencia “Repoussé in After Effects CS5” (Repujado en After Effects CS5; en inglés) Lynda.com. (Consulte capas de objetos 3D de Photoshop).
Paul Tuersley proporciona un par de secuencias de comandos en el foro de AE Enhancers para convertir una composición basada en un archivo de Photoshop con capas en un conjunto de capas 3D.
Andrew Kramer proporciona un tutorial de vídeo en su sitio web Video Copilot (en inglés) en el que muestra la creación de reflejos 3D.
Andrew Kramer incluye un tutorial de vídeo en su sitio web Video Copilot (en inglés) en el que muestra la creación de un espacio 3D y el uso de luces y una cámara animada.
Puede descargar un proyecto de ejemplo en el foro de AE Enhancers que muestra cómo organizar varias capas 3D con la forma de una esfera, controlar las capas con una capa nula e iluminarlas.
Varios plugins agregan la capacidad de manipular, deformar y extruir formas 3D en After Effects. Rich Young incluye información sobre Zaxwerks 3D Warps y Zaxwerks Invigorator PRO, dos productos de este tipo, en su blog AE Portal.
Rob Schofield proporciona un efecto personalizado (un ajuste preestablecido de animación empaquetado de varias partes) en el sitio web AETUTS+ que distribuye y anima capas 3D. Este efecto personalizado funciona especialmente bien en animaciones que implican un gran número de capas 3D en dispersión o convergencia. En el tutorial de vídeo que acompaña al efecto personalizado, Rob explica la instalación de efectos personalizados.
Al convertir una capa en 3D, se agrega un valor de profundidad (z) a sus propiedades Posición, Punto de anclaje y Escala, y la capa adquiere las propiedades Orientación, Rotación Y, Rotación X y Opciones de material. La propiedad única Rotación cambia el nombre a Rotación Z.
Al volver a convertir una capa 3D en 2D, las propiedades Rotación Y, Rotación X, Orientación y Opciones de material se eliminan, incluidos todos los valores, fotogramas clave y expresiones. (Estos valores no se pueden restaurar convirtiendo de nuevo la capa en capa 3D). Las propiedades Punto de anclaje, Posición y Escala se conservan, junto con sus fotogramas clave y expresiones, pero sus valores z se ocultan y se ignoran.
de la capa en el panel Línea de tiempo, o bien, seleccione la capa y elija Capa > Capa 3D.
Los ejes 3D son flechas codificadas con colores: rojo para el eje x, verde para el eje y, y azul para el eje z.
- Para mostrar u ocultar los ejes 3D, los iconos de estructura metálica de la cámara y la luz, los selectores de capa y el punto de interés, elija Ver > Mostrar controles de capa.
Si el eje que se desea manipular es difícil de ver, intente utilizar un ajuste distinto del menú Seleccionar disposición de vista, en la parte inferior del panel Composición.
- Para mostrar u ocultar un conjunto permanente de ejes de referencia 3D, haga clic en el botón Opciones de cuadrículas y guías
, en la parte inferior del panel Composición, y elija Eje de referencia 3D.
Chris y Trish ofrecen un tutorial de vídeo en el sitio web ProVideo Coalition que muestra el uso de los controles de capa del eje 3D.
para arrastrar la punta de flecha del control de capa del eje 3D correspondiente al eje alrededor del cual desee mover la capa. Presione Mayús y arrastre para mover la capa más rápidamente.Chris y Trish ofrecen un tutorial de vídeo en el sitio web ProVideo Coalition que muestra el uso de los controles de capa del eje 3D.
Para girar una capa 3D se cambian sus valores de rotación u orientación. En ambos casos, la capa gira alrededor de su punto de anclaje. Las propiedades Orientación y Rotación difieren en la forma en que se mueve la capa al animarlas.
Si se anima la propiedad Orientación de una capa 3D, la capa se gira de la forma más directa posible para lograr la orientación especificada. Cuando se anima cualquier propiedad de rotación X, Y o Z, la capa gira alrededor de cada eje individual de acuerdo con los valores de cada propiedad. En otras palabras, los valores de orientación especifican un destino angular, mientras que los valores de rotación especifican una ruta angular. Anime las propiedades de Rotación para hacer que una capa gire varias veces.
La animación de la propiedad Orientación es frecuentemente mejor para conseguir un movimiento suave, natural, mientras que la animación de las propiedades de Rotación proporciona un control más preciso.
- Arrastre la punta de flecha del control de capa del eje 3D correspondiente al eje alrededor del cual desee girar la capa.
- Arrastre un control de capa. Al arrastrar un control de esquina, la capa gira alrededor del eje z; al arrastrar un control central del lado izquierdo o derecho, la capa gira alrededor del eje y; al arrastrar un control superior o inferior, la capa gira alrededor del eje x.
Mantenga presionada la tecla Mayús mientras arrastra para limitar la manipulación a incrementos de 45 grados.
y elija Orientación o Rotación en el menú Definir para determinar si la herramienta afecta a las propiedades Orientación o Rotación.
Donat Van Bellinghen ofrece algunas expresiones en el foro de AE Enhancers para situar y orientar una capa 3D en el plano definido por tres puntos.
Chris y Trish ofrecen un tutorial de vídeo en el sitio web ProVideo Coalition que muestra el uso de los controles de capa del eje 3D.
Los modos de ejes especifican el conjunto de ejes sobre el que se transforma una capa 3D. Elija un modo en el panel Herramientas.
Alinea los ejes a la superficie de una capa 3D.Modo eje mundial
Alinea los ejes a todas las coordenadas de la composición. Independientemente de las rotaciones que realice en la capa, los ejes siempre representan un espacio 3D relativo al mundo 3D.
Modo eje vista
Alinea los ejes a la vista seleccionada. Por ejemplo, supongamos que se ha girado una capa y que la vista ha cambiado a vista personalizada; cualquier transformación posterior realizada a esa capa mientras se encuentra en el modo Ver eje se produce también en todo el eje correspondiente a la dirección desde la que se examina la capa.
Las diferencias entre los modos de eje sólo son relevantes cuando se dispone de una cámara 3D en una composición.
Nota:
Las herramientas de cámara siempre se ajustan en los ejes locales de la vista, de manera que los modos de eje no les afectan.
Angie Taylor explica los modos de eje tridimensional en este tutorial.
Las posiciones de determinados tipos de capas en el orden de apilamiento del panel Línea de tiempo impide que los grupos de capas 3D se procesen juntos para determinar las intersecciones y las sombras.
Una sombra proyectada por una capa 3D no afecta a una capa 2D ni a ninguna otra capa que se encuentre al otro lado de la capa 2D en el orden de apilamiento de capas. Del mismo modo, una capa 3D no se cruza con una capa 2D ni con ninguna otra capa que se encuentre al otro lado de la capa 2D en el orden de apilamiento de capas. Esta restricción no existe para las luces.

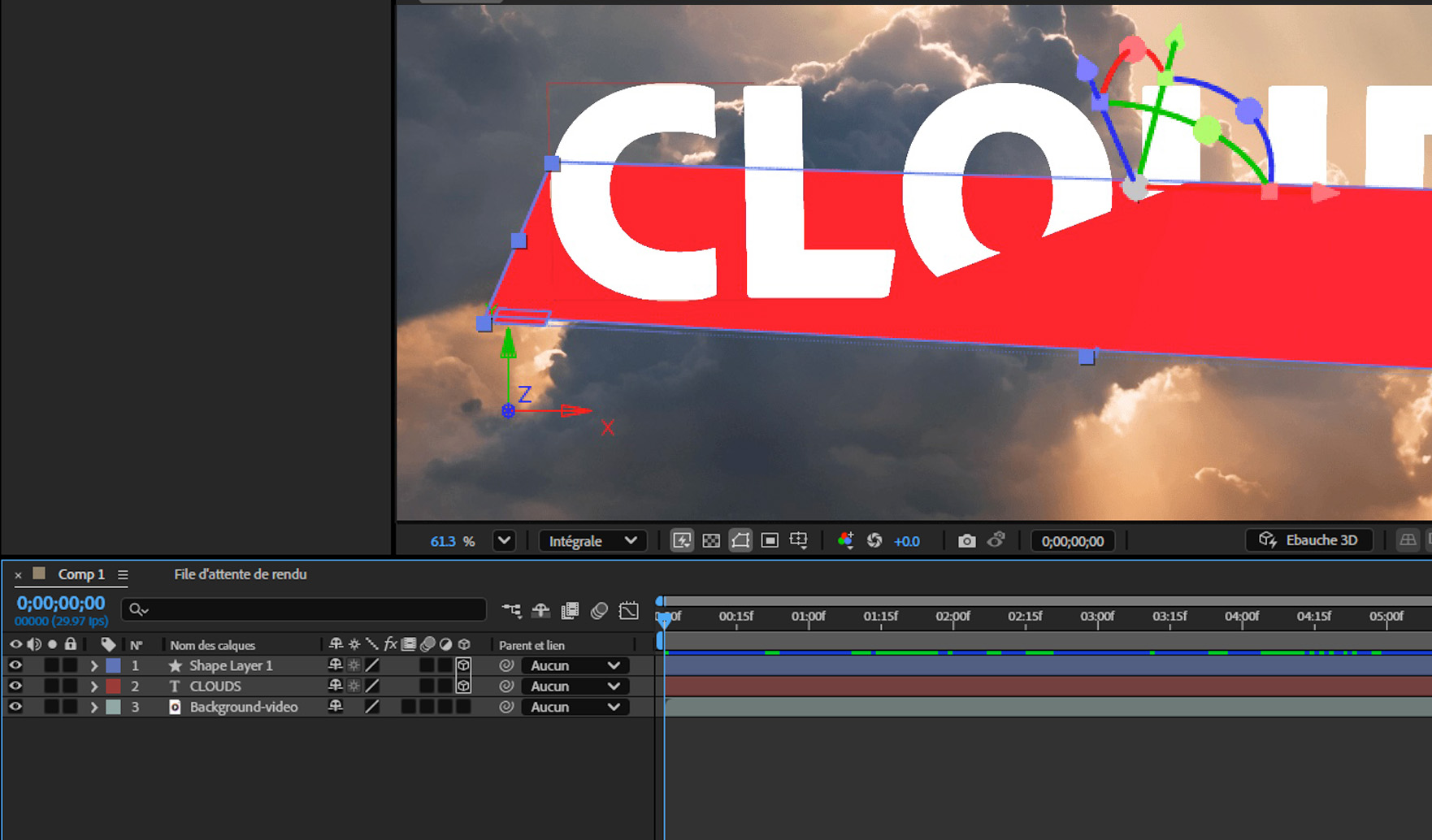

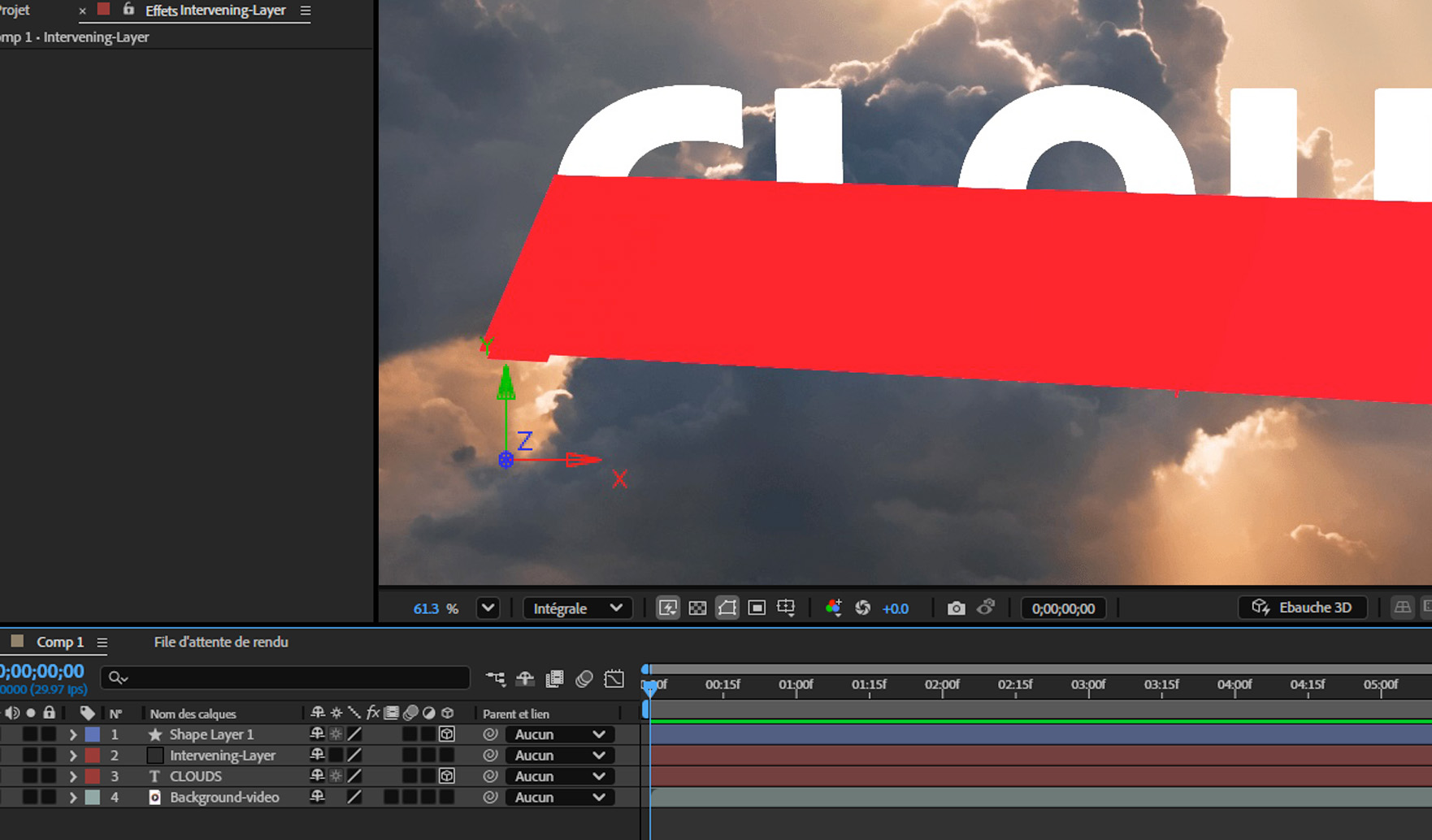

Capas 3D que interseccionan (izquierda) y capas 3D que impiden la intersección interviniendo la capa 2D (derecha)
Al igual que las capas 2D, otros tipos de capas también impiden que las capas 3D de ambos lados se crucen o proyecten sombras entre sí:
Una capa de ajuste
Una capa 3D con un estilo de capa aplicado
Una capa de precomposición 3D a la que se ha aplicado un efecto, una máscara cerrada (con el modo de máscara distinto de Ninguno) o un mate de seguimiento
Una capa de precomposición 3D sin transformaciones contraídas
Una precomposición con transformaciones contraídas (definidor Contraer transformaciones
seleccionado) no interfiere con la interacción de capas 3D a cada lado (siempre y cuando todas las capas en la precomposición sean capas 3D ellas mismas). La contracción de transformaciones expone las propiedades 3D de las capas que forman la precomposición. Básicamente, la contracción de transformaciones en este caso permite que cada capa 3D se componga en la composición principal individualmente, en vez de crear una composición 2D sencilla para la capa de precomposición y componerla en la composición principal. La contrapartida es que este ajuste elimina la capacidad de especificar ciertos ajustes de capa para la precomposición en su totalidad, como el modo de fusión, la calidad y el desenfoque de movimiento.
Las sombras proyectadas mediante la rasterización continua de capas 3D (incluidas las capas de texto) no se ven afectadas por los efectos aplicados a esa capa. Si desea que la sombra muestre los resultados del efecto, efectúe una precomposición de la capa con el efecto.
Para garantizar que la sombra permanezca en el lugar esperado de una capa 3D con mate de seguimiento, realice una precomposición de la capa 3D y del mate de seguimiento juntos (pero no contraiga las transformaciones) y, a continuación, aplique la sombra a la precomposición.
Los efectos en capas vectoriales en rasterización continuada con propiedades 3D se procesan en 2D y, a continuación, se proyectan sobre la capa 3D. El procesamiento OpenGL no admite este tipo de proyección, por lo que los resultados pueden diferir al realizar el procesamiento con OpenGL. Esta proyección no se produce en composiciones con transformaciones contraídas.
Nota:
En After Effects CS6, se ha eliminado la compatibilidad con 3D de Photoshop en directo. El comando Convertir a 3D de Photoshop en directo en el menú Capa y el menú contextual de capa también se ha eliminado. A los proyectos existentes que se hayan convertido les faltará un efecto.
Para ver un tutorial en vídeo sobre el uso de capas de objeto 3D de Photoshop en After Effects, consulte el sitio web de Adobe (en inglés).
Chris y Trish Meyer ofrecen una demostración de la importación y el uso de objetos 3D desde Photoshop, incluyendo los creados utilizando la función Repujado de Photoshop. Consulte la referencia “Repoussé in After Effects CS5” (Repujado en After Effects CS5; en inglés) Lynda.com.
Adobe Photoshop Extended puede importar y manipular modelos en 3D (objetos 3D) en varios formatos populares, entre los que se incluyen:
.3ds (3ds Max)
.dae (Digital Asset Exchange, Intercambio de recursos digitales, COLLADA)
.kmz (formato comprimido Keyhole Markup Language, Google Earth)
.obj (formato de objeto 3D común)
.u3d (Universal 3D)
Photoshop también puede crear objetos 3D en formas básicas y primitivas.
Photoshop pone cada objeto 3D en una capa independiente. Dentro de Photoshop, puede utilizar las herramientas 3D para transformar (mover y escalar) un modelo 3D, cambiar la iluminación, cambiar los ángulos y las posiciones de la cámara y cambiar los modos de procesamiento, por ejemplo, de modelo sólido a modo de malla metálica. También puede utilizar Photoshop para modificar, pintar o sustituir texturas para un objeto 3D.
Puede transferir estas capas de objetos 3D en archivos PSD desde Photoshop a After Effects para componerlas y animarlas.
Cuando se importa un archivo PSD en After Effects como una composición y dicho archivo contiene una capa de objeto 3D, puede elegir que la capa sea una capa 3D de Photoshop en directo. Si no selecciona la opción 3D de Photoshop en directo al importar el archivo, puede convertir la capa en una capa 3D de Photoshop en directo en After Effects, seleccionando Capa > Convertir a 3D de Photoshop en directo. Cuando una capa es una capa de 3D de Photoshop en directo, contiene una instancia del efecto 3D de Photoshop en directo. El efecto 3D de Photoshop en directo de una capa procesa el objeto 3D según la cámara activa en la composición de After Effects. El efecto 3D de Photoshop en directo funciona como otros efectos con el atributo Cámara comp.. (Consulte Efectos con un atributo Cámara comp.).
Cuando se importa una capa de 3D de Photoshop en directo, After Effects crea una cámara que coincide con la cámara utilizada en Photoshop. La cámara creada en After Effects no está animada, incluso si la cámara para el objeto 3D en Photoshop está animada.
Un objeto 3D y su cámara pueden animarse con Photoshop. Para que After Effects utilice la animación del objeto 3D o la cámara desde el archivo PSD, seleccione Use Transformación de Photoshop o Use la cámara de Photoshop en las propiedades del efecto del panel Control de efectos para el efecto 3D de Photoshop en directo en la capa. En general, puede crear animaciones y movimientos de cámara con más flexibilidad y conveniencia en After Effects.
La capa 3D de Photoshop en directo de After Effects contiene varias expresiones, que se utilizan para añadirla a una capa nula. Utilice la capa nula para manipular la capa 3D de Photoshop en directo en vez de manipular las propiedades Transformar de dicha capa.
Para mover las capas seleccionadas de forma que sus puntos de anclaje se encuentren en el centro en la vista actual, elija Capa > Transformar > Centrar en vista, o bien, presione Ctrl + Inicio (Windows) o Comando + Inicio (Mac OS). Este comando es especialmente útil para transferir una capa de objeto 3D a la parte apropiada de una escena.
Para reducir el tiempo que tarda en procesarse un objeto 3D para la previsualización, cambie el ajuste de calidad de imagen de la capa a Borrador. Con este ajuste, el motor de procesamiento de Photoshop integrado en After Effects crea una imagen procesada más simple que el modelo 3D. (Consulte Definidores de capa y columnas del panel Línea de tiempo).
Para pintar sobre las texturas del objeto 3D, modificar sus opciones de material, cambiar su iluminación o editar el propio objeto, debe volver a Photoshop. La forma más conveniente de editar el archivo PSD original es abrirlo en Photoshop con el comando Editar original de After Effects. (Consulte Edición del material de archivo en su aplicación original).
Nota:
Para editar el modelo 3D, debe utilizar un programa de creación 3D, no Photoshop ni After Effects.
Lutz Albrecht incluye sugerencias en su blog (en inglés) para trabajar con capas de objetos 3D en Photoshop.
