Quando selezionate un livello 3D, il pannello 3D mostra i componenti del file 3D associato. La sezione superiore del pannello elenca le trame, i materiali e le luci presenti nel file. La sezione inferiore del pannello mostra le impostazioni e le opzioni per il componente 3D selezionato nella sezione superiore.

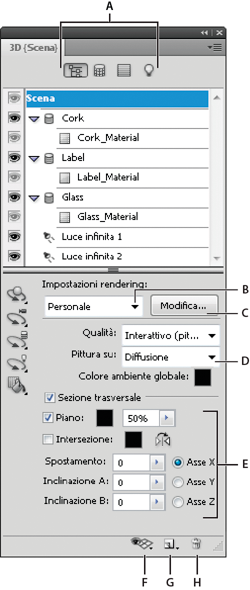

Pannello 3D con le opzioni Scena
A. Visualizza le opzioni di Scena, Trame, Materiali o Luci. B. Menu dei predefiniti di rendering C. Personalizzare le impostazioni di rendering D. Consente di selezionare una texture su cui dipingere. E. Impostazioni Sezione trasversale F. Consente di attivare/disattivare le sovrapposizioni. G. Aggiungi nuova luce H. Elimina luce
I pulsanti nella parte superiore del pannello 3D consentono di filtrare i componenti visualizzati nella sezione superiore. Fate clic sul pulsante Scena per mostrare tutti i componenti, su Materiali per visualizzare solo i materiali e così via.
nel pannello Livelli.Fate clic sull’icona dell’occhio accanto alla trama o alla luce nella sezione superiore del pannello 3D.
Nota:
non potete attivare o disattivare la visualizzazione del materiale dal pannello 3D. Per mostrare o nascondere i materiali, modificate le impostazioni di visibilità per le texture associate nel pannello Livelli. Consultate Impostazioni Materiali 3D.
Fate clic sul pulsante Scena per mostrare tutti i componenti della scena. Quindi selezionate una trama, un materiale o una luce nella sezione superiore.
Fate clic sul pulsante Trame, Materiali o Luci per visualizzare temporaneamente solo tali componenti. Quindi selezionate un solo elemento trama, materiale o luce.
Per visualizzare il piano terreno, fate clic sulla relativa icona di attivazione/disattivazione
nella parte inferiore del pannello 3D e selezionate Piano terreno 3D.
Nota:
l’icona di attivazione/disattivazione è disponibile solo se OpenGL è presente sul sistema. Consultate GPU e OpenGL.
Quando selezionate dei materiali o delle trame nel panello, nella finestra del documento compare un contorno colorato che consente di identificare l’elemento corrente.
Per cambiare il colore delle sovrapposizioni 3D come i contorni per materiali e trame, potete personalizzare le opzioni nella sezione 3D della finestra di dialogo Preferenze.
Contorno degli elementi sezionati nella finestra del documento
A. I materiali sono identificati da una linea colorata. B. Le trame sono identificate da un rettangolo di selezione.
Usate le impostazioni Scena 3D per modificare i metodi di rendering, selezionare la texture su cui colorare o creare sezioni trasversali. Per accedere alle impostazioni della scena, fate clic sul pulsante Scena
nel pannello 3D, quindi selezionate la voce Scena nella parte superiore del pannello.
Impostazioni rendering
Consente di specificare il predefinito di rendering da usare per il modello. Per personalizzare le opzioni, fate clic su Modifica. Per ulteriori informazioni, consultate Modificare le impostazioni di rendering per i modelli 3D (Photoshop Extended).
Qualità
Scegliete l’impostazione che fornisce la qualità di visualizzazione migliore mantenendo prestazioni ottimali:
Ray tracing finale
Indicata per l’output finale, questa opzione effettua il rendering completo di riflessi e ombre. Per ulteriori informazioni, consultate Rendering di un file 3D per l’output finale (Photoshop Extended).
Nota:
durante il rendering con ray tracing, sull’immagine vengono temporaneamente disegnate delle porzioni. Per interrompere il processo di rendering fate clic o premete la barra spaziatrice. Per cambiare il numero di passaggi per le porzioni, e cambiare così le preferenze tra velocità di elaborazione e qualità, modificate l’opzione Soglia alta qualità nelle preferenze 3D.
Durante il rendering con ray tracing, sull’immagine vengono temporaneamente disegnate delle porzioni.
Pittura su
Quando colorate direttamente sul modello 3D; usate questo menu per scegliere su quale mappa texture desiderate colorare. Consultate Disegno 3D (Photoshop Extended).
Potete anche scegliere la texture di destinazione dal menu 3D > Modalità pittura 3D.
Colore ambiente globale
Imposta il colore per l’ambiente globale visibile su superfici riflettenti. Questo colore interagisce con il colore ambiente per materiali specifici. Consultate Impostazioni Materiali 3D (Photoshop Extended).
Sezione trasversale
Selezionate questa opzione per creare una sezione trasversale planare che intersechi il modello all’angolazione scelta. Questa opzione consente di sezionare un modello e di visualizzarne il contenuto interno. Consultate Visualizzare le sezioni trasversali.
Per visualizzare una sezione trasversale di un modello 3D, potete intersecare il modello con un piano invisibile che lo divide in sezioni a qualsiasi angolazione e ne rivela il contenuto solo su un lato del piano.
Piano
Selezionate questa opzione per visualizzare il piano intersecante che genera la sezione trasversale. Potete scegliere il colore e l’opacità del piano.
Intersezione
Selezionate questa opzione per evidenziare le aree del modello intersecate dal piano della sezione trasversale. Fate clic sul campione colore per selezionare il colore di evidenziazione.
Capovolge la sezione trasversale
Sposta l’area visualizzata del modello sul lato opposto del piano di intersezione.
Spostamento e inclinazione
Usate Spostamento per spostare il piano lungo il suo asse, senza modificarne l’inclinazione. Con uno spostamento predefinito di 0, il piano interseca il modello 3D nel suo punto intermedio. Con spostamento positivo o negativo massimo, il piano si sposta oltre qualsiasi intersezione con il modello. Usate le impostazioni di inclinazione per ruotare il piano fino a 3600 in entrambe le direzioni possibili. Per un asse particolare, le impostazioni di inclinazione ruotano il piano lungo gli altri due assi. Ad esempio, un piano allineato all’asse y può essere ruotato attorno all’asse x (Inclinazione 1) o all’asse z (Inclinazione 2).
Potete variare le impostazioni di rendering per ogni sezione trasversale per combinare diverse viste dello stesso modello 3D, ad esempio Wireframe con Opaco.
correntemente non selezionato.Ogni trama nel modello 3D viene visualizzata su una riga separata nella sezione superiore del pannello 3D. Selezionate una trama per accedere alle relative impostazioni e informazioni nella sezione inferiore del pannello 3D.
Le informazioni includono il numero di materiali e texture applicati alla trama, nonché il numero di vertici e facce contenuti. Potete anche impostare le seguenti opzioni di visualizzazione della trama:
Nota:
Per visualizzare le ombre, impostate le luci e selezionate la qualità di rendering Ray tracing. Consultate Impostazioni Scena 3D (Photoshop Extended).
Acquisisci ombre
Consente di definire se sulla superficie della trama selezionata si formano delle ombre proiettate da altre trame.
Nota:
per acquisire sulle trame le ombre dal piano terreno, selezionate 3D > Acquisizione ombre piano terreno. Per allineare tali ombre con gli oggetti, selezionate 3D > Allinea oggetto al piano del terreno
Genera ombre
Consente di definire se la trama selezionata genera ombre sulle superfici di altre trame.
Invisibile
Consente di nascondere la trama, ma vengono visualizzate eventuali ombre sulla sua superficie.
Opacità ombra
Consente di definire la morbidezza delle ombre generate dalla trama selezionata. Questa impostazione è utile per la fusione di oggetti 3D con livelli sottostanti.
Usate gli strumenti di posizionamento della trama per spostare, ruotare o ridimensionare una trama selezionata senza spostare il modello. Gli strumenti di posizionamento funzionano allo stesso modo degli strumenti principali di posizione 3D nel pannello degli strumenti. Per informazioni su ogni strumento, consultate Spostare, ruotare e scalare un modello con gli strumenti oggetto 3D.
Per manipolare l’intero modello mentre è selezionata una singola trama, usate gli strumenti 3D nel pannello Strumenti.
La parte superiore del pannello 3D elenca i materiali usati nel file 3D. Per creare l’aspetto generale del modello, potete usare uno o più materiali. Se un modello contiene diverse trame, è possibile che vi sia un materiale specifico associato a ogni trama. Oppure, un modello può essere realizzato da una singola trama ma usare diversi materiali in diverse aree.

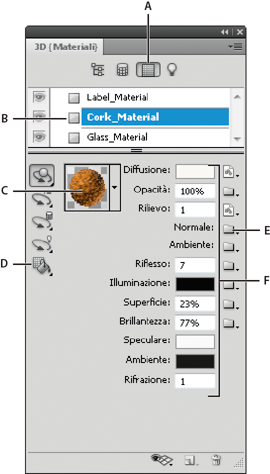

Materiale selezionato e mappe texture associate
A. Per visualizzare le opzioni Materiali B. Materiale selezionato C. Selettore dei materiali D. Strumenti rilascio materiale e selezione E. Icona del menu della mappa texture F. Tipi di mappa texture
Per un materiale selezionato nella parte superiore del pannello 3D, la parte inferiore mostra le mappe texture specifiche usate dal materiale. Alcuni tipi di texture, quali Diffusione e Rilievo, si basano generalmente su file 2D per la definizione di particolari colori o pattern che creano la texture. Per altri tipi di texture, potrebbe non essere necessario un file 2D a parte. Ad esempio, potete regolare direttamente Superficie, Brillantezza, Opacità o Riflesso immettendo i valori desiderati.
Le mappe texture usate dal materiale vengono visualizzate come Texture nel pannello Livelli, raggruppate secondo la categoria di mappa texture.
Per ottenere una miniatura di un’immagine di mappa texture, passate il mouse sul nome della texture (ad esempio, Riflesso o Illuminazione).
Diffusione
Colore del materiale. La mappa di diffusione può essere un colore a tinta unita o qualsiasi contenuto 2D. Il valore del campione colore Diffusione imposta il colore diffuso se scegliete di rimuovere la mappa texture di diffusione. Potete anche creare una mappa diffusa colorando direttamente sul modello. Consultate Disegno 3D (Photoshop Extended).
Opacità
Consente di aumentare o ridurre l’opacità del materiale (0-100%). Per controllare l’opacità potete usare una mappa texture o un cursore di scorrimento. I valori della scala di grigio della mappa texture controllano l’opacità del materiale. I valori bianchi generano un’opacità completa mentre i valori neri generano trasparenza totale.
Rilievo
Consente di creare rilievi sulla superficie del materiale senza alterare la trama sottostante. Una mappa dei rilievi è un’immagine in scala di grigio in cui i valori più chiari creano aree di superficie rialzate e i valori più scuri creano aree di superficie piane. Potete creare o caricare un file di mappa dei rilievi o colorare sul modello per crearne uno automaticamente. Consultate Disegno 3D (Photoshop Extended).
Il campo Rilievo consente di aumentare o ridurre i rilievi. È attivo solo se esiste una mappa dei rilievi. Immettete un numero nel campo o usate il cursore di scorrimento per aumentare o ridurre l’intensità del rilievo.
I rilievi sono più pronunciati quando la superficie viene visualizzata di fronte piuttosto che da un angolo.
Normale
Come la texture della mappa dei rilievi, la mappa normale aumenta i dettagli della superficie. A differenza della mappa dei rilievi di una texture, che si basa su un’immagine in scala di grigio con un singolo canale, una mappa normale si basa su un’immagine a più canali (RGB). I valori di ogni canale di colore rappresentano i componenti x, y e z di una normale sulla superficie del modello. Una mappa normale può essere usata per rendere più uniformi le superfici delle trame poligonali basse.
Nota:
Photoshop utilizza mappe normali nello spazio mondo, per un’elaborazione più rapida.
Ambiente
Memorizza l’immagine dell’ambiente circostante al modello 3D. Le mappe di ambiente vengono applicate come panorama sferico. Il contenuto della mappa di ambiente è visibile nell’area di riflettanza del modello.
Per impedire che la mappa di ambiente si rifletta su un determinato materiale, impostate il valore Riflettanza su 0%, aggiungete una mappa di riflettanza che mascheri l’area del materiale o rimuovete la mappa di ambiente per il materiale.
Riflesso
Consente di aumentare il riflesso di altri oggetti nella scena 3D e nella mappa dell’ambiente sulla superficie del materiale.
Illuminazione
Consente di definire un colore che non si affida all’illuminazione per la visualizzazione. Crea l’effetto che l’oggetto 3D sia illuminato dall’interno.
Superficie
Consente di definire la quantità di luce da una sorgente che si riflette sulla superficie e torna indietro. Per regolare la lucentezza, immettete un valore nel campo o usate il cursore di scorrimento. Se create una mappa della lucentezza separata, l’intensità dei colori nella mappa controlla la lucentezza nel materiale. Le aree nere creano una lucentezza totale, mentre le aree bianche rimuovono completamente la lucentezza; i valori intermedi invece riducono la dimensione del punto di luce.
Brillantezza
Consente di definire la dispersione della luce riflessa generata dall’impostazione Superficie. Un valore di brillantezza basso (dispersione alta) produce una luce più evidente e più diffusa. Un valore di brillantezza alto (dispersione bassa) produce una luce meno evidente e punti luce più chiari e nitidi.
Regolazione di Superficie (numero a sinistra) e Brillantezza (numero a destra)
Nota:
se un oggetto 3D dispone di un numero superiore di tipi di texture rispetto ai nove supportati da Photoshop, le texture extra vengono visualizzate nel pannello Livelli e nell’elenco Modalità pittura 3D. Per visualizzare questo elenco, scegliete 3D > Modalità pittura 3D oppure usate il menu Pittura su, nella sezione Scena del pannello 3D.
Speculare
Colore visualizzato per le proprietà speculari (ad esempio, lucentezza e brillantezza della luce).
Ambiente
Imposta il colore della luce ambiente visibile sulle superfici riflettenti. Questo colore interagisce con il Colore ambiente globale dell’intera scena. Consultate Impostazioni Scena 3D (Photoshop Extended).
Rifrazione
Imposta l’indice di rifrazione, quando la Qualità della scena è impostato su Ray tracing e l’opzione Rifrazioni è selezionata nella finestra di dialogo 3D >Impostazioni rendering. La rifrazione è il mutamento della direzione della luce che si verifica nel punto di intersezione di due mezzi (ad esempio, aria e acqua) che hanno indici di rifrazione diversi. Il valore predefinito per i nuovi materiali è 1,0 (valore approssimativo dell’aria).
Lo strumento rilascio materiale 3D funziona in modo molto simile al classico strumento secchiello e consente di prelevare e applicare i materiali direttamente sugli oggetti 3D.
.Per un esempio visivo del materiale evidenziato, consultate Evidenziare la trama o il materiale selezionato nella finestra del documento.
.I predefiniti di materiale consentono di applicare rapidamente gruppi di impostazioni di texture. I predefiniti forniti prevedono diversi materiali come acciaio, stoffa e legno.
Fate clic sull’anteprima del materiale per visualizzare il pannello a comparsa dei predefiniti.
Per applicare un predefinito, fate doppio clic sull’anteprima di una miniatura.
Per creare un predefinito dalle impostazioni texture correnti, fate clic sull’icona del menu a comparsa
e scegliete Nuovo materiale.Per rinominare o eliminare i predefiniti selezionati, fate clic sull’icona del menu a comparsa e scegliete Rinomina o Elimina materiale.
Per salvare il gruppo di predefiniti corrente, fate clic sull’icona del menu a comparsa e scegliete Salva materiali.
Per visualizzare un altro gruppo di predefiniti, fate clic sull’icona del menu a comparsa. Quindi scegliete Ripristina materiali per ripristinare un gruppo salvato, Carica materiali per aggiungere un gruppo salvato o Sostituisci materiali.
accanto al tipo di mappa texture. Una mappa texture dei rilievi riempita con un valore in scala di grigio neutro fornisce un intervallo maggiore durante la pittura sulla mappa.
La mappa texture dei rilievi viene creata e aggiunta ai file di mappa texture elencati nel pannello Materiali. Viene anche visualizzata come texture nel pannello Livelli.
Fate clic sull’icona immagine
e scegliete Apri texture.La mappa texture si apre come Oggetto avanzato in una propria finestra di documento. Dopo aver modificato la texture, rendete attiva la finestra del documento del modello 3D per visualizzare gli aggiornamenti al modello. Consultate Modifica di texture 3D (Photoshop Extended)
Se la texture eliminata è un file esterno, potete ricaricarlo usando il comando Carica texture nel menu della mappa texture. Per le texture che si riferiscono a un file 3D interno, scegliete Annulla o Passo indietro per ripristinare una texture eliminata.
Una mappa texture viene applicata a una particolare area di superficie del modello, in base ai relativi parametri di mappatura UV. Se necessario, potete regolare la scala e lo spostamento UV per migliorare l’applicazione delle mappe texture al modello.
Per aggiungere una luce, fate clic sul pulsante Crea una nuova luce
e scegliete il tipo di luce:Le luci puntiformi illuminano in tutte le direzioni, come le lampadine.
I faretti generano un cono di luce che può essere regolato.
Le luci infinite illuminano da un piano direzionale, come la luce del sole.
Le luci basate su immagine mappano un’immagine illuminata attorno alla scena 3D.
Per eliminare una luce, selezionatela dall’elenco sopra alla sezione Luci
. Quindi fate clic sul pulsante Elimina
in fondo al pannello.
Menu
Consente di applicare un gruppo di luci e impostazioni precedentemente salvato. Consultate Salvare, sostituire e aggiungere gruppi di luci.
Colore
Consente di definire il colore della luce. Fate clic sulla casella per accedere al selettore del colore.
Immagine
Per le luci basate su immagine, consente di specificare un file bitmap o 3D. Per ottenere effetti di maggior impatto, provate a usare immagini HDR a 32 bit.
Usa attenuazione
Le opzioni Interno ed Esterno determinano il cono di attenuazione e la velocità di riduzione di intensità di illuminazione quando la distanza dagli oggetti aumenta. Quando l’oggetto è più vicino del limite Interno, l’intensità della luce è al suo valore massimo. Quando l’oggetto è più lontano del limite Esterno, l’intensità della luce è pari a zero. Alle distanze intermedie, le luci si attenuano linearmente dal valore massimo a zero.
Passate il puntatore del mouse sulle opzioni di attenuazione Angolo centrale, Angolo totale, Interno e Esterno. L’elemento di luce interessato è indicato in rosso sull’icona a destra.
Per posizionare con precisione le luci basate su immagine, servitevi dell’asse 3D, in modo da avvolgere l’immagine attorno a una sfera. Consultate Asse 3D (Photoshop Extended).
Le guide luci fornisco punti di riferimento spaziali per effettuare le regolazioni. Queste guide riflettono il tipo, l’angolo e l’attenuazione di ciascuna luce. Le luci puntiformi vengono visualizzate sotto forma di sfere, i faretti di coni e le luci infinite di linee.
Potete modificare il colore delle guide nella sezione 3D della finestra di dialogo Preferenze.
Guide luci
A. Luce puntiforme B. Faretto C. Luce infinita
Potete salvare come un predefinito i gruppi di luci in modo da poterli utilizzare in un secondo momento. Per includere il predefinito in un altro progetto, potete aggiungere o sostituire le luci esistenti.
, selezionate una delle seguenti opzioni:
