Créez des formes rudimentaires que vous pouvez adapter, associer et colorer pour en faire de magnifiques illustrations dans Adobe Illustrator CC.
draw-buildings-main

Les illustrations vectorielles peuvent être redimensionnées à l’infini, sans aucune perte de qualité, et utilisées sur tout type de support et appareil, notamment les pages des médias sociaux, les équipements d’affichage numérique et même les projets imprimés, comme les timbres-poste et les affiches.

draw-buildings-intro

Configuration du projet

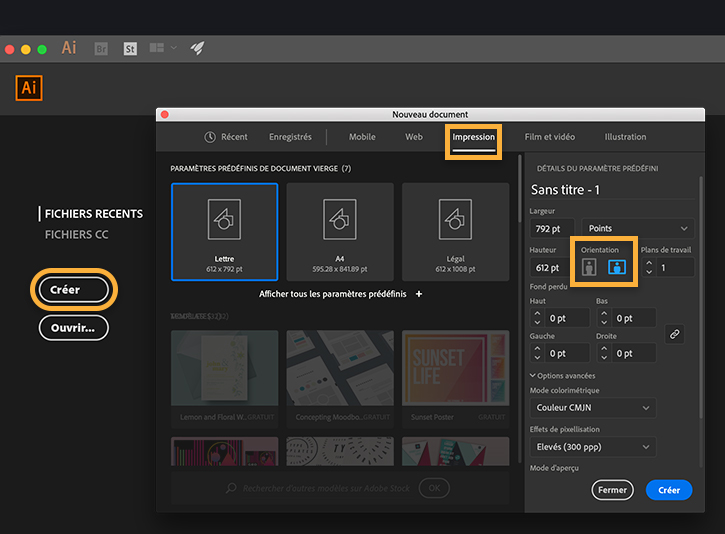

Lancez Illustrator, puis cliquez sur Créer ou appuyez sur Ctrl + N (Windows) ou Cmd + N (Mac OS). Sélectionnez l’onglet Impression dans la barre supérieure, ou bien l’onglet Web si votre illustration est destinée à être publiée en ligne.

En dessous, choisissez un paramètre prédéfini de document vierge et cliquez sur l’orientation paysage. Cliquez sur Créer.

draw-buildings-fig1

Tracé de formes simples à partir de rectangles

Dessinez d’abord les grandes structures, puis vous passerez aux détails.

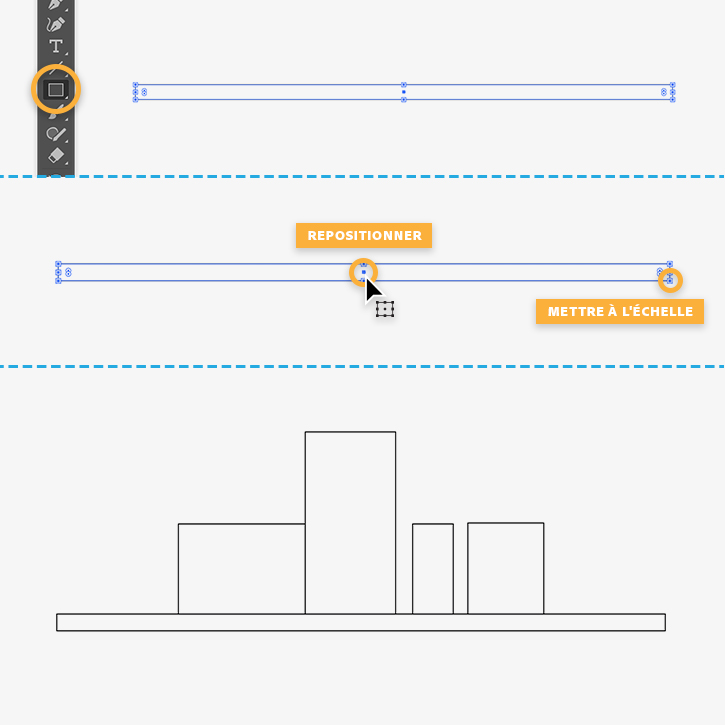

Commencez par dessiner une base rectangulaire dont vous vous servirez pour aligner le reste de l'illustration.

Appuyez sur la touche M pour activer l'outil Rectangle, ou sélectionnez-le directement dans le panneau Outils. Tracez un rectangle long et étroit sur le plan de travail comme illustré ci-contre. Faites glisser un widget d'angle pour le mettre à l'échelle. Pour repositionner le rectangle, survolez le widget de point central, puis faites-le glisser vers un autre emplacement.

Dessinez d’autres rectangles de différentes tailles pour représenter les murs. Aidez-vous des repères magenta pour les aligner entre eux et avec la base rectangulaire.

draw-buildings-fig2a

Vous pouvez effectuer un zoom pour ajouter des rectangles plus petits pour les portes, les fenêtres et les vitres.

Maintenez la touche Ctrl (Windows) ou Cmd (Mac OS) enfoncée et appuyez une ou deux fois sur la touche plus (+). A chaque fois vous appuyez sur la touche +, vous effectuez un zoom avant. Pour effectuer un zoom arrière, maintenez la touche Ctrl ou Cmd enfoncée, et appuyez sur la touche moins (-).

Pour dessiner un carré, faites glisser l'outil jusqu'à ce que le repère magenta de diagonale s'affiche, ou maintenez la touche Maj. enfoncée lors du tracé.

Conseil : vous pouvez dupliquer les portes, les fenêtres et les autres objets pour gagner du temps. Cliquez sur le widget de point central d’une forme, appuyez sur Alt (Windows) ou Option (Mac OS) pour créer une copie et faites glisser cette dernière vers un autre emplacement.

draw-buildings-fig2b

Création de cercles

Vous allez maintenant créer des fenêtres rondes.

Cliquez longuement sur l'icône de l'outil Rectangle pour accéder à d'autres formes, puis sélectionnez l'outil Ellipse. Tracez une ellipse jusqu'à ce qu'un réticule s'affiche, indiquant que vous avez dessiné un cercle parfait. Relâchez le bouton de la souris dès que le cercle atteint la taille souhaitée.

Utilisez le widget de point central pour repositionner le cercle, et les widgets d'angle pour le redimensionner.

draw-buildings-fig3

Création de triangles

À cette étape, vous allez dessiner les toitures.

Cliquez longuement sur l'icône de l'outil Ellipse, puis sélectionnez l'outil Polygone. Cliquez sur le plan de travail, puis définissez 3 côtés dans la boîte de dialogue Polygone qui s'affiche.

À l'aide du widget de point central, repositionnez le triangle comme illustré ci-contre. Maintenez la touche Maj. enfoncée et faites glisser un widget d'angle pour mettre le triangle à l'échelle par rapport aux murs, tout en conservant ses proportions.

draw-buildings-fig4a

Vous pouvez modifier les proportions des toitures après les avoir dessinées.

À l'aide de l'outil Sélection directe, cliquez une fois sur la pointe supérieure d'un triangle pour sélectionner uniquement ce point. Maintenez la touche Maj. enfoncée, puis faites glisser le point vers le haut ou vers le bas. Vous pouvez aussi le faire glisser librement tout en vous aidant du repère magenta vertical pour qu'il reste parfaitement aligné au centre.

draw-buildings-fig4b

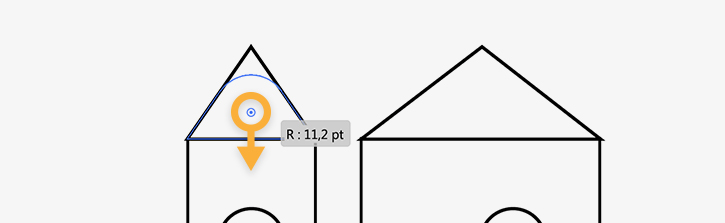

Conseil : déplacez le widget d'angle arrondi pour créer une toiture au sommet arrondi.

draw-buildings-fig4c

Dessin à l'aide de traits

Vous allez utiliser des traits pour ajouter des détails aux fenêtres.

Sélectionnez l'outil Trait, placez votre curseur en haut au centre d'un carré jusqu'à ce que le mot intersection et un repère magenta s'affichent, signalant que vous avez atteint le centre de la forme carrée.

Tracez un trait vers le bas. Relâchez le bouton de la souris pour finaliser le tracé.

Répétez l'opération pour créer un trait horizontal et terminer ainsi les vitres de la fenêtre.

draw-buildings-fig5

Ajout de couleur

Appuyez sur la touche V pour activer l'outil Sélection, puis cliquez sur la base rectangulaire. Dans le panneau Propriétés, cliquez sur l'icône Fond et sélectionnez l’option Nuancier en haut. Choisissez une couleur dans le panneau Nuancier. Cliquez ensuite sur l’icône Contour, puis sélectionnez Sans pour supprimer le contour.

Répétez l'opération pour appliquer une couleur à tous les murs et toitures.

Ensuite, en maintenant la touche Maj. enfoncée, cliquez sur les différentes parties de la fenêtre pour les sélectionner. Définissez la couleur du fond sur Sans et la couleur de contour sur le blanc ou une autre teinte. Modifiez l'épaisseur du contour si nécessaire.

Conseil : vous pouvez facilement réutiliser les attributs de couleur déjà appliqués à un objet. Sélectionnez une forme non colorée. Sélectionnez l’outil Pipette et cliquez sur un objet coloré pour en prélever la couleur et l’appliquer à la forme sélectionnée.

draw-buildings-fig6

Association de formes

Mettez à profit les compétences que vous avez acquises jusqu’ici pour dessiner toutes sortes d’objets et styliser votre illustration.

Vous pouvez, par exemple, créer un arbre à l'aide des outils Ellipse et Trait. Dessinez trois cercles se chevauchant pour le feuillage, puis trois traits pour le tronc et les branches.

Conseil : utilisez la technique suivante pour associer facilement des formes : sélectionnez les cercles qui se chevauchent, puis l’outil Concepteur de forme pour dessiner sur les trois formes à la fois, comme illustré.

draw-buildings-fig7

Préparation pour l'exportation

Choisissez Fichier > Enregistrer. Attribuez un nom unique à votre projet et enregistrez-le au format Adobe Illustrator (AI). Ainsi, vous pourrez modifier le fichier à tout moment dans Illustrator.

Pour enregistrer l’illustration en vue d’une impression, sélectionnez Fichier > Enregistrer sous. Choisissez Adobe PDF et cliquez sur Enregistrer.

Dans le menu Paramètre prédéfini Adobe PDF, choisissez Qualité supérieure ou Qualité optimale selon les recommandations de votre imprimeur.

draw-buildings-fig8a

Pour enregistrer l'illustration en vue d'une utilisation à l'écran, sélectionnez Fichier > Enregistrer pour le Web.

  • Dans la section Paramètre prédéfini, choisissez JPEG Haute dans le menu déroulant Nom.
  • Dans la section Taille de l'image, activez la case à cocher Ecrêter selon le plan de travail.

Cliquez sur Enregistrer pour exporter votre illustration dans un format adapté à votre blogue, votre site web ou vos publications numériques.

5443-draw-buildings-fig8b
