在 Adobe Illustrator 中创建实时形状。创建完后,使用控件动态修改宽度、高度和圆角半径属性,获得您所需的完美形状。
live-shapes_900x506

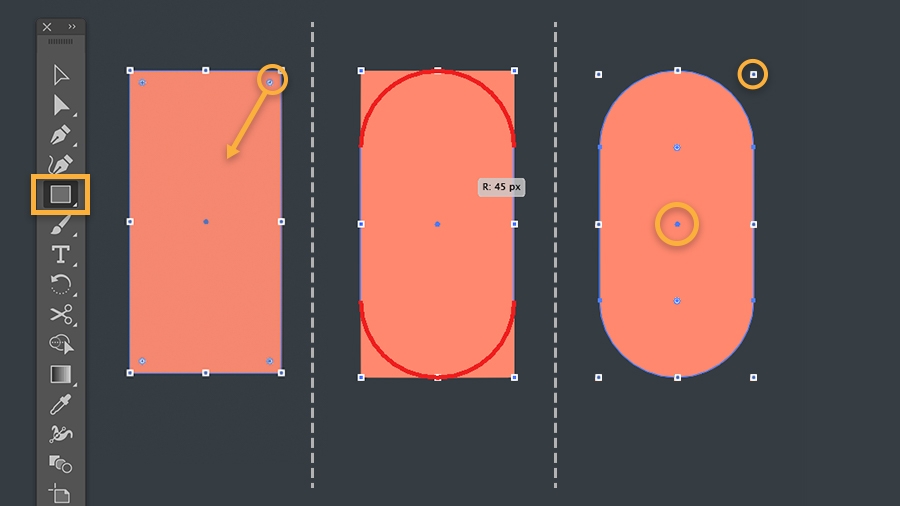

绘制实时矩形

在工具栏中选择“Rectangle Tool”(矩形工具),在画布中拖动鼠标绘制矩形。拖动任意一个四角控件可更改圆角半径。达到最大圆角半径时,会出现一条红色弧线。

要单独修改单一个半径,请使用“Direct Selection Tool”(直接选择工具)点击锚点,然后点击并拖动角控件进行编辑。

拖动 8 个定界框手柄中的任意一个缩放矩形。要旋转矩形,请将指针从某一个角上移开,直至看到“Rotate”(旋转)图标,然后拖动鼠标进行旋转。

选中形状工具,使用中心点控件调整矩形位置。

live-shapes-step1_900x506

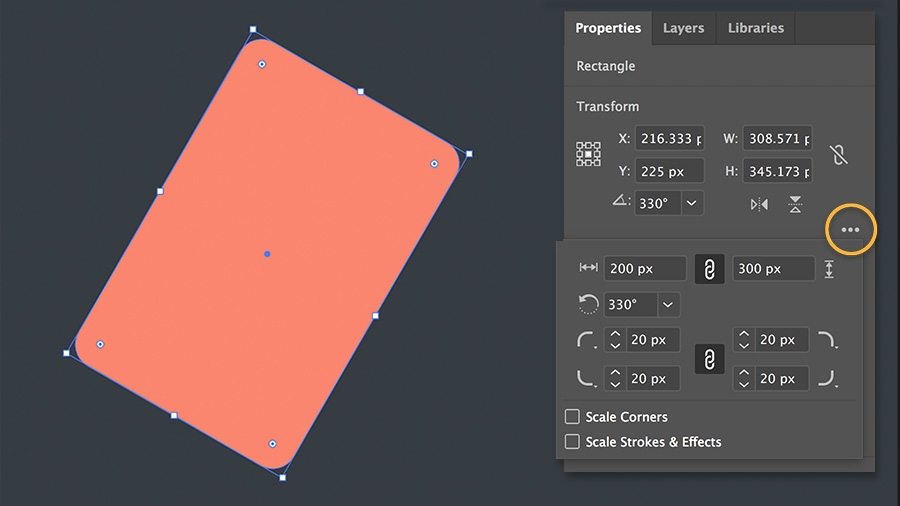

准确编辑形状

您可以在“Properties”(属性)面板的“Transform”(变换)部分更改形状的维度、旋转角度和其他属性。点击“更多选项”(三个点)查看其他形状属性,例如角。

提示:要将旋转后的形状或路径重置为原始角度,只需在“Rotate”(旋转)字段中选择 0° 即可。

live-shapes-step2_900x506

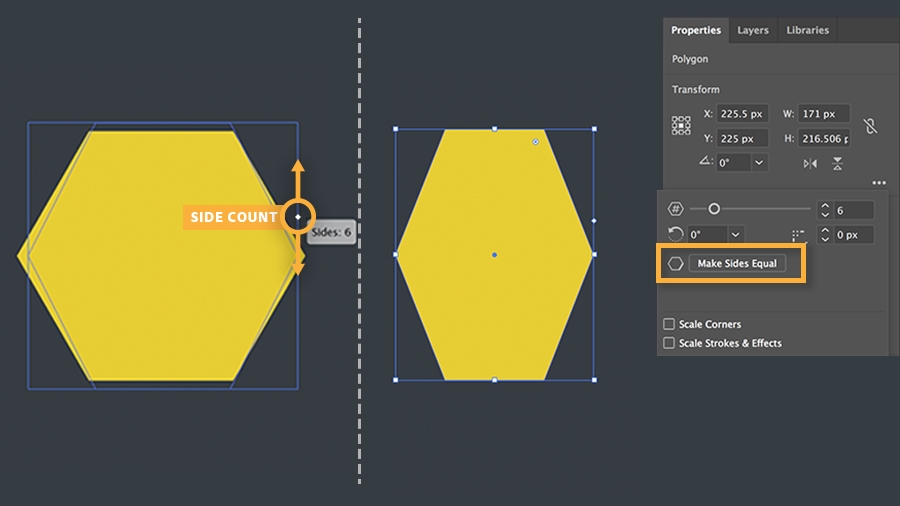

绘制实时多边形

点击工具栏中的“Rectangle Tool”(矩形工具),查看其中包含的其他形状工具。选择“Polygon Tool”(多边形工具),在画板上绘制多边形。

默认多边形为六边形,但您可以拖动各条边上的控件动态更改边数。或者点击“Properties”(属性)面板“Transform”(变换)部分的“更多选项”(三个点),使用滑块进行调整,或直接输入边数。

您可以不按比例缩放多边形,而不会失去实时特性。要恢复为等边多边形,请点击“Make Sides Equal”(等边)。

live-shapes-step3_900x506

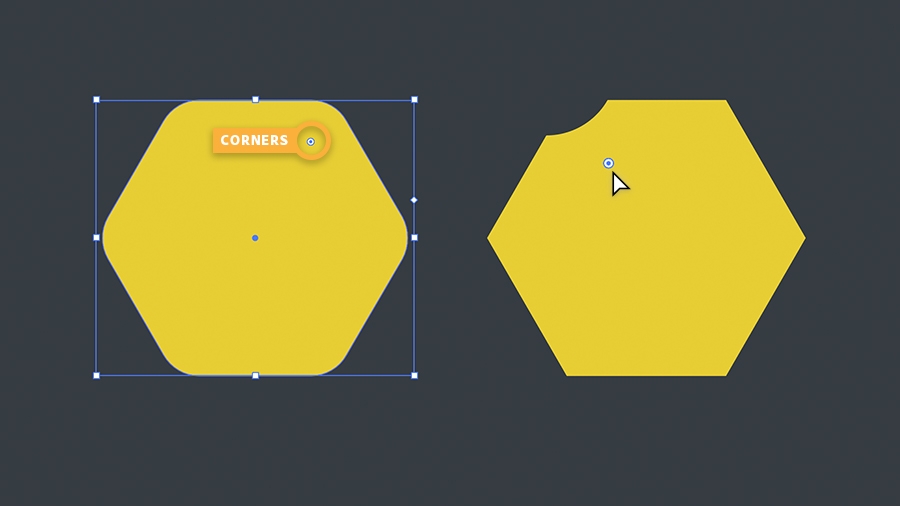

为实时多边形制作圆角

拖动任意一个圆角控件可使多边形的所有角变为圆角。要单独修改单一个角,请使用“Direct Selection Tool”(直接选择工具)点击该角的角控件。

提示:按住 Option (MacOS) 或 Alt (Windows) 键点击角控件可以切换不同的样式,如“Round”(圆角)、“Inverted Round”(倒圆)和“Chamfer”(倒角)。

live-shapes-step4_900x506

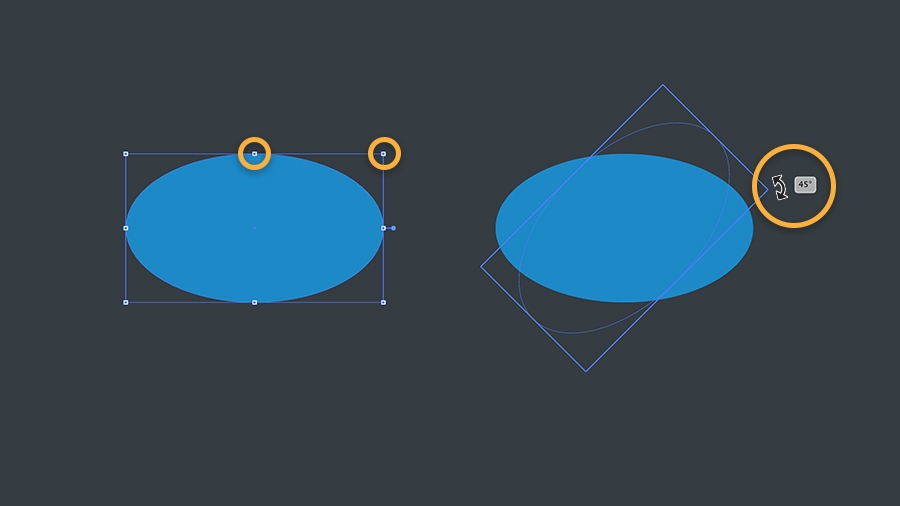

绘制实时椭圆

点击工具栏中的“Polygon Tool”(多边形工具),选择“Ellipse Tool”(椭圆工具)。拖动鼠标绘制椭圆。您可以通过拖动定界框手柄,动态更改实时椭圆的维度。

按住 Shift 拖动定界框手柄可按比例调整椭圆大小。按住 Option+Shift (MacOS) 或 Alt+Shift (Windows) 并拖动鼠标可从中心按比例缩放椭圆。

要旋转椭圆,请从定界框手柄上移开指针,直到看到“Rotate”(旋转)图标,然后拖动鼠标进行旋转。会有工具提示,显示旋转角度。

提示:按住 Shift 同时旋转 45°。

live-shapes-step5_900x506

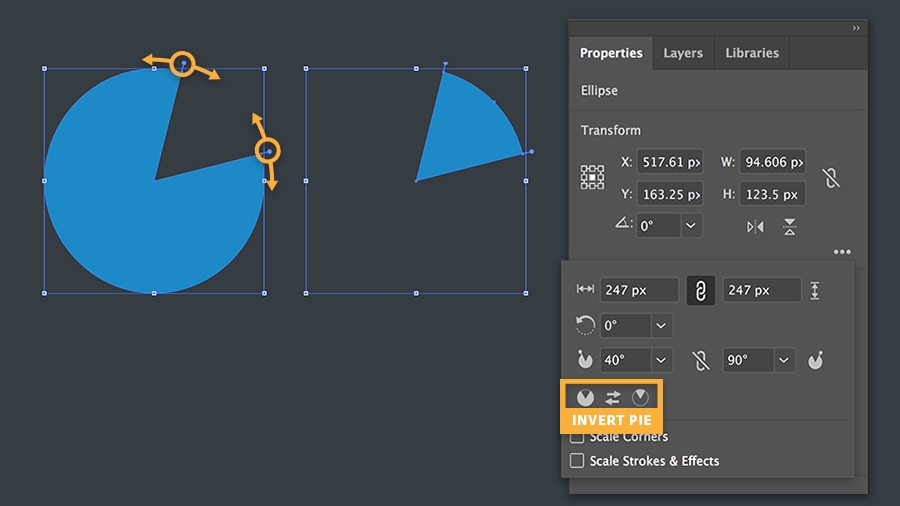

制作饼图

选择一个椭圆,拖动其中一个饼图控件创建饼图。在“Properties”(属性)面板的“Transform”(变换)部分,点击“更多选项”(三个点)。点击“Invert Pie”(反转饼图)按钮(双箭头),创建一个扇形。

提示:要将饼图重置为椭圆,请双击其中一个饼图控件。

live-shapes-step6_900x506

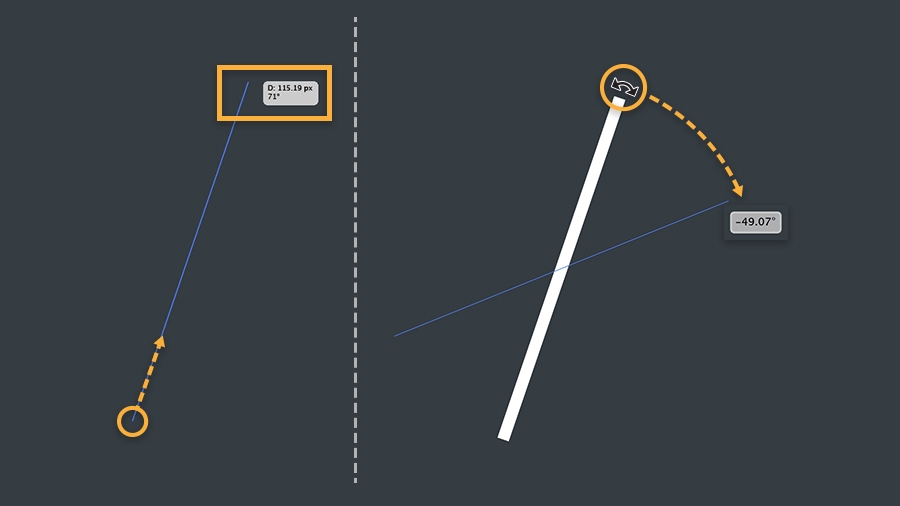

绘制实时线条

点击工具栏中的“Ellipse Tool”(椭圆工具),选择“Line Segment Tool”(线段工具)。拖动鼠标绘制线条,此时会有工具提示,即时显示线条的长度和角度。

要旋转线条,请将指针从末端控件上移开,直到看到“Rotate”(旋转)图标,然后拖动鼠标进行旋转。线条将围绕中心旋转。

live-shapes-step7_900x506

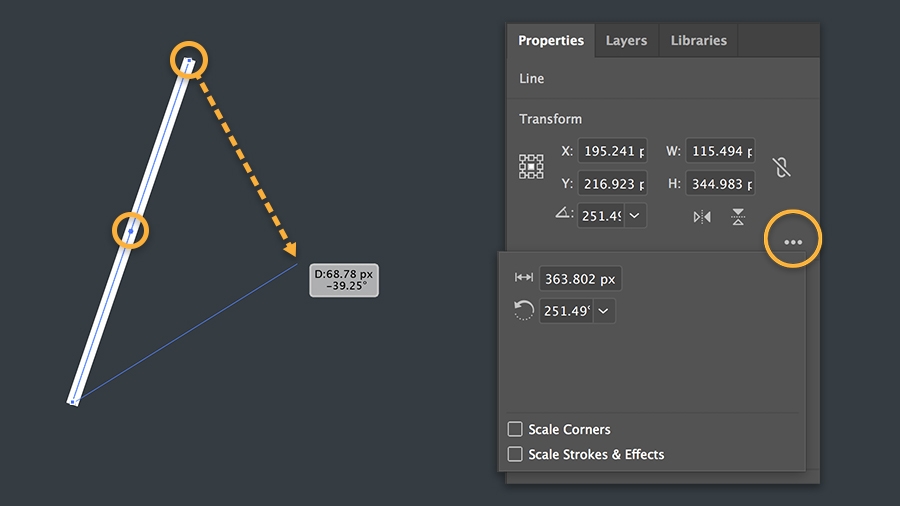

轻松调整线条尺寸和对齐线条

拖动末端控件调整线条尺寸。或者点击“Transform”(变换)部分的“更多选项”(三个点),直接输入所需的长度和角度。

借助中心点控件可以轻松找到线条的中心,从而精确放置线条并将对象与线条中心对齐。

live-shapes-step8_900x506

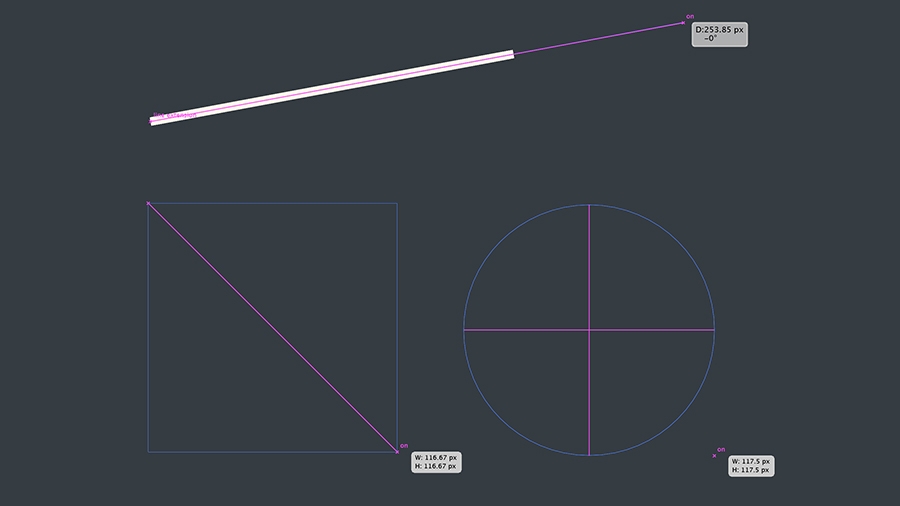

始终绘制精确的完美形状

打开“Smart Guides”(智能参考线)(“View”(视图)>“Smart Guides”(智能参考线))后,绘制形状时会出现彩色参考线作为提示。例如:

  • 当拖动线条末端拉长线条时,会沿线条轨迹出现参考线。
  • 绘制矩形时,矩形内部会出现对角参考线。
  • 绘制出正圆时,椭圆内部会出现十字准线。
live-shapes-step9_900x506

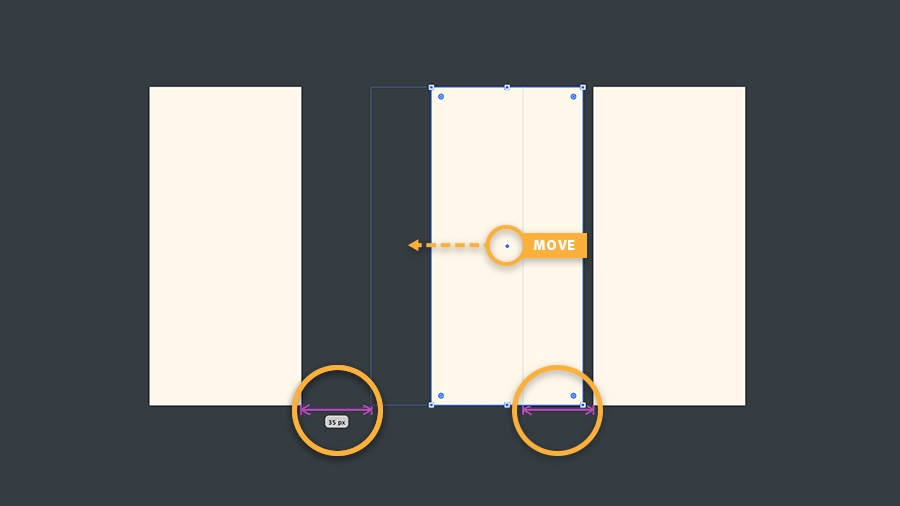

精确对齐相邻对象

在打开“Smart Guides”(智能参考线)(“View”(视图)>“Smart Guides”(智能参考线))的情况下,移动和放置对象时,会显示对齐参考线和等间距参考线,帮助您精确对齐。

live-shapes-step10_900x506

可以练习一下绘制这些常见形状的变体,这些形状是绘制复杂图形的基础,您可以在 Adobe Illustrator 中对它们进行反复编辑和修改。
