Bereinige Linien in Illustrationen, indem du Pfade zusammenfügst. Erfahre, wie du überflüssige Liniensegmente bei Pfad-Schnittpunkten zuschneidest und Lücken zwischen zwei offenen Pfaden schließt.

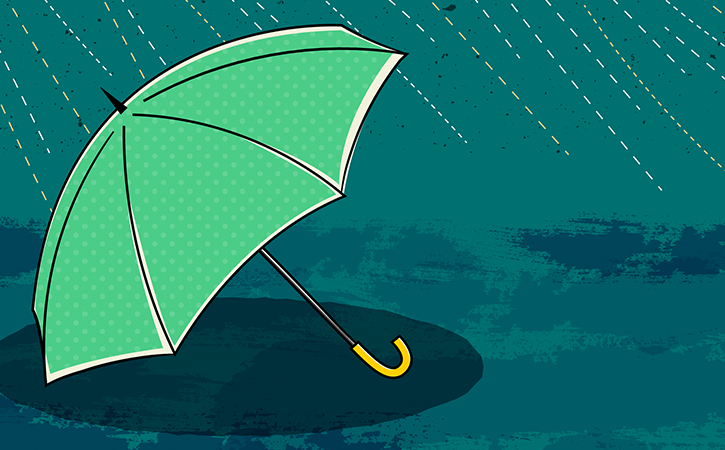

join-trim-paths-lines-1408x792

Grafik analysieren.

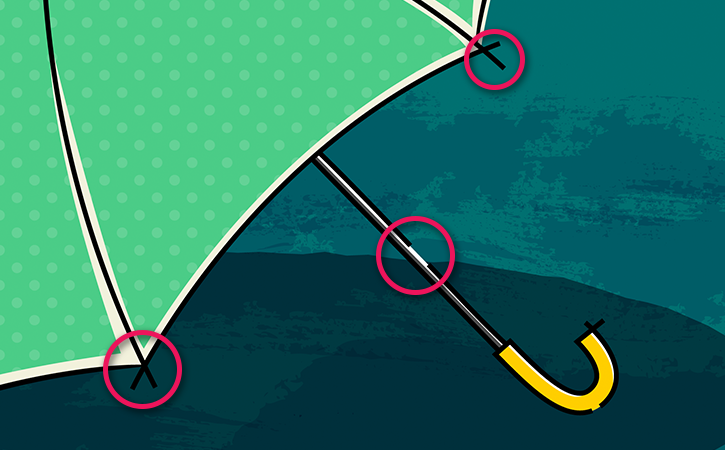

Öffne die Beispieldatei, und sieh dir die Grafik genau an. Die Linien in dieser Illustration wurden mit dem Buntstift-Werkzeug erstellt. Hier gibt es sehr viele Pfade, die zusammengefügt werden sollten. Einige Pfade müssen beim Schnittpunkt zusammengefügt werden. Andere weisen Lücken auf, die geschlossen werden sollten, um ein sauberes Ergebnis zu erzielen.

Grafik untersuchen.

Zusammenfügen-Werkzeug auswählen.

Klicke auf der Werkzeugleiste auf das Buntstift-Werkzeug, um weitere Werkzeuge anzuzeigen. Zusammenfügen-Werkzeug auswählen.

Auswählen des Zusammenfügen-Werkzeugs.

Sich überschneidende Pfade zusammenfügen.

Nimm dir den Teil der Grafik auf der rechten Seite vor. Hier kreuzen sich zwei Pfade. Klicke und ziehe den Mauszeiger über die überschüssigen Teile des Pfads, als ob du sie durchstreichen wolltest. Sobald du die Maustaste loslässt, werden die beiden Pfade am Schnittpunkt zu einem Pfad zusammengefügt und der überflüssige Teil entfernt.

Zwei Pfade verbinden.

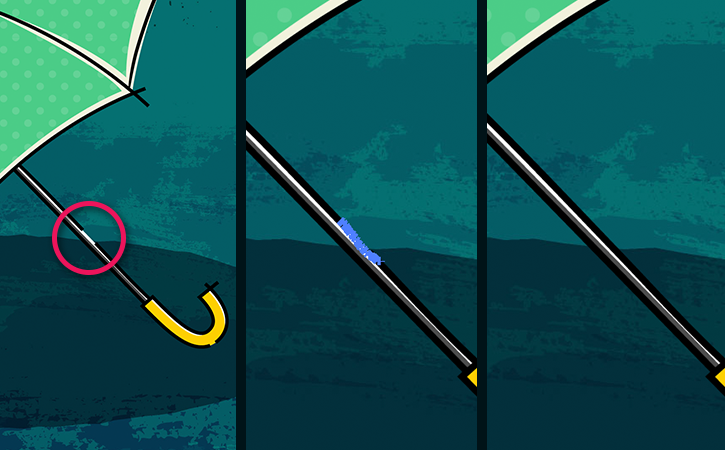

Lücke zwischen zwei Pfaden schließen.

Suche nach dem Bereich der Grafik mit einer kleinen Lücke zwischen zwei Pfaden. Vergrößere mit dem Zoom-Werkzeug die Ansicht, bevor du die Linien zusammenfügst. Zeichne mit dem Zusammenfügen-Werkzeug eine Linie zur Verbindung der Pfade.

Zwei Pfade verbinden.

Üben.

Du wirst sicher weitere Bereiche der Grafik entdecken, in denen Pfade zusammengefügt werden müssen. Anhand der bereitgestellten Dateien kannst du die Verwendung des Zusammenfügen-Werkzeugs zum Bereinigen der Illustration üben.

Zusammenfügen-Werkzeug zum Bereinigen der Illustration verwenden.
