Сведения об обводке и заливке таблиц

Настроить обводку и заливку для таблицы можно несколькими способами. Изменить рамку вокруг таблицы, добавить параметры обводки и заливки для столбцов и строк можно в диалоговом окне «Параметры таблицы». Чтобы изменить обводку и заливку отдельных ячеек или колонтитулов, откройте диалоговое окно «Параметры ячейки» или палитры «Образцы», «Обводка» и «Цвет».

По умолчанию форматирование, выбранное в диалоговом окне «Параметры таблицы», имеет более высокий приоритет, чем любые другие параметры форматирования, примененные к ячейкам таблицы. Однако если в диалоговом окне «Параметры таблицы» выбран параметр «Сохранить локальное форматирование», то параметры обводки и заливки, заданные для конкретных ячеек, изменяться не будут.

Если для таблиц и ячеек используется одинаковое форматирование, создайте и примените соответствующие стили.

Изменение рамки вокруг таблицы

Можно изменять границу таблицы при помощи диалогового окна «Настройка таблицы» или палитры «Обводка».

  1. Установив точку ввода в ячейку, выберите меню «Таблица» > «Параметры таблицы» > «Настройка таблицы».
  2. В группе «Рамка вокруг таблицы» настройте толщину, тип, цвет, оттенок и зазоры (см. раздел Параметры обводки и заливки таблиц).
  3. В группе «Последовательность обводки» выберите один из следующих вариантов.

    Наилучшие соединения

    В этом режиме обводка строк будет отображаться на переднем плане в точках пересечения обводки различных цветов. Кроме того, при пересечении, например, двойных линий, обводки стыкуются, а места пересечения соединяются.

    Обводка строк на переднем плане

    В этом режиме обводка строк отображается на переднем плане.

    Обводка столбцов на переднем плане

    В этом режиме обводка столбцов отображается на переднем плане.

    Совместимость с InDesign 2.0

    В этом режиме обводка строк отображается на переднем плане. Кроме того, при пересечении, например, двойных линий обводки стыкуются, а места пересечения соединяются только в случаях Т-образного пересечения.

  4. Если для конкретных ячеек нужно использовать индивидуальную обводку, установите параметр «Сохранить локальное форматирование».
  5. Нажмите кнопку «ОК».

Примечание.

После удаления обводки и заливки таблицы выберите команду «Просмотр» > «Вспомогательные элементы» > «Показать края фреймов», чтобы отобразить границы ячеек таблицы.

Добавление в ячейки обводки и заливки

Добавить в ячейки обводку и заливку можно в диалоговом окне «Параметры ячейки» или с помощью палитр «Обводка» и «Образцы».

Добавление обводки и заливки в диалоговом окне «Параметры ячейки»

Границы ячеек, к которым будет применяться форматирование обводки и заливки, можно выбрать в области предварительного просмотра. Если нужно изменить внешний вид всех строк или столбцов таблицы, используйте чередование шаблона обводки или узорной заливки, при котором для второго шаблона выбрано значение «0».

  1. С помощью инструмента «Текст»  поместите точку ввода в ячейку или выделите одну или несколько ячеек, для которых необходимо задать обводку или заливку. Чтобы добавить обводку или заливку в строки верхних или нижних колонтитулов, выберите соответствующие ячейки в начале таблицы.
  2. Выберите команду «Таблица» > «Параметры ячейки» > «Обводка и заливка».
  3. В области предварительного просмотра укажите границы, для которых будет изменена обводка. Например, если обводку большой толщины нужно добавить только для внешних линий некоторых ячеек, щелкните внутренние линии, чтобы отменить их выделение (выделенные границы отображаются синим цветом, невыделенные — серым).

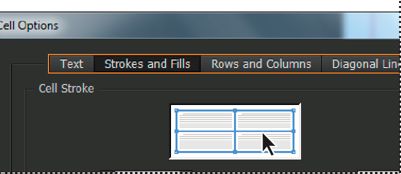

    В области предварительного просмотра выберите нужные линии.

    Примечание.

    Чтобы выделить весь внешний прямоугольник выделенной области, дважды щелкните внешнюю линию в области предварительного просмотра. Внутренние линии выделяются двойным щелчком. Чтобы выделить все или отменить выделение всех линий, щелкните три раза в любом месте области предварительного просмотра.

  4. В группе «Обводка ячейки» задайте толщину, зазоры, тип, цвет и оттенок (см. раздел Параметры обводки и заливки таблиц).
  5. В группе «Заливка ячейки» настройте цвет и оттенок.
  6. При необходимости установите параметры «Наложение обводки» и «Наложение заливки», затем нажмите кнопку «OК».

Добавление обводки ячейки с помощью палитры «Обводка»

Палитра «Обводка» доступна только в InDesign (в InCopy она отсутствует).

  1. Выберите одну или несколько ячеек для изменения. Чтобы задать обводку для верхнего или нижнего колонтитула, выберите соответствующую строку.
  2. Чтобы открыть палитру «Обводка», выберите «Окно» > «Обводка».
  3. В области предварительного просмотра укажите границы, для которых будет изменена обводка.
  4. Убедитесь, что в палитре «Инструменты» выбрана кнопка «Объект» . (Если активна кнопка «Текст» , то параметры обводки будут использованы не для ячейки, а для текста.)
  5. Задайте толщину и тип обводки.

Добавление заливки в ячейки при помощи палитры «Образцы»

  1. Выберите одну или несколько ячеек для изменения. Чтобы применить заливку к верхнему или нижнему колонтитулу, выделите соответствующую строку.
  2. Чтобы открыть палитру «Образцы», выберите «Окно» > «Цвет» > «Образцы».
  3. Убедитесь, что выбрана кнопка «Объект» . (Если активна кнопка «Текст» , то заданный цвет будет использован не для ячейки, а для текста.)
  4. Выберите образец.

Добавление в ячейки градиентной заливки при помощи палитры «Градиент»

  1. Выделите ячейки, для которых нужно задать градиентную заливку. Чтобы задать градиентную заливку для верхнего или нижнего колонтитула, выделите соответствующую строку.
  2. Чтобы открыть палитру «Градиент», выберите «Окно» > «Цвет» > «Градиент».
  3. Чтобы задать градиентную заливку для выделенных ячеек, щелкните цветовую шкалу градиента. При необходимости скорректируйте параметры градиента.

Добавление в ячейки диагональных линий

  1. С помощью инструмента «Текст»  поместите точку ввода в ячейку либо выделите одну или несколько ячеек, для которых необходимо задать диагональные линии.
  2. Выберите команду «Таблица» > «Параметры ячейки» > «Диагональные линии».
  3. Выберите нужный тип диагональной линии.
  4. В разделе «Параметры линии» задайте требуемую толщину, тип, цвет и зазоры, оттенок и параметры наложения, а затем нажмите кнопку «ОК».
  5. В меню «Прорисовка» выберите команду «Диагональ впереди» или «Содержимое впереди», чтобы диагональная линия располагалась перед содержимым ячейки или позади него, и нажмите кнопку «OК».

Параметры обводки и заливки таблиц

При выборе обводки и заливки таблиц или ячеек используются следующие параметры.

Толщина

Определяет толщину линий границ таблицы или ячейки.

Тип

Определяет стиль линии, например, «Толстая – Тонкая».

Цвет

Определяет цвет границы таблицы или ячейки. Приведенные параметры можно выбрать в палитре «Образцы».

Оттенок

Определяет процент указанной краски в обводке или заливке.

Цвет пробелов

Определяет цвет области между штрихами, точками или линиями. Данный параметр недоступен, если выбран сплошной тип линии.

Оттенок пробелов

Определяет оттенок области между штрихами, точками или линиями. Данный параметр недоступен, если выбран сплошной тип линии.

Наложение

При выборе данного параметра нижележащие краски не будут маскироваться, а краска, выбранная в раскрывающемся списке «Цвет», будет наложена поверх любого нижележащего цвета.

Чередование обводки и заливки таблицы

Чтобы улучшить внешний вид таблицы или удобство ее чтения, можно использовать чередование обводки и заливки. При этом чередование обводки и заливки в строках таблицы не влияет на строки ее верхнего и нижнего колонтитулов. Однако чередование обводки и заливки в столбцах влияет на строки колонтитулов.

Параметры чередования обводки и заливки имеет более высокий приоритет, чем параметры обводки ячейки, кроме случая, когда в диалоговом окне «Параметры таблицы» выбран параметр «Сохранить локальное форматирование».

Примечание.

Если нужно задать обводку для всех основных ячеек таблицы не только с помощью шаблонов чередования, то параметры чередования обводки и заливки можно использовать для создания шаблонов без чередования. Чтобы создать подобный эффект, укажите для второго шаблона «0» в качестве значения параметра «Следующий».

До (слева) и после (справа) применения чередования заливки таблицы

Добавление чередующейся обводки к таблице

  1. Поместив точку ввода в таблицу, выберите команду «Таблица» > «Параметры таблицы» > «Варианты обводки строк» или «Варианты обводки столбцов».
  2. Выберите в параметре «Чередование» необходимый тип шаблона. Выберите «Заказное чередование столбцов», чтобы задать шаблон: например, один столбец с толстой границей черного цвета и три последующих столбца с тонкой границей желтого цвета.
  3. В группе «Чередование» задайте параметры заливки для первого и последующего шаблонов. Например, можно добавить в первый столбец сплошную обводку, а для следующего — обводку типа «Толстая - Тонкая», что и обеспечит чередование. Задайте «0» в качестве значения параметра «Следующий», чтобы обводка использовалась для всех строк или столбцов.

    Примечание.

    Порядок чередования обводки и заливки строк в таблицах остается неизменным для всей таблицы, даже если она распространяется на несколько фреймов. См. раздел Разбиение таблиц по фреймам.

  4. Установите параметр «Сохранить локальное форматирование», чтобы использовались заданные ранее параметры обводки таблицы.
  5. В качестве значения параметров «Кроме первых» и «Кроме последних» укажите количество строк или столбцов в начале и в конце таблицы, где не нужно использовать обводку, а затем нажмите кнопку «ОК».

Добавление в таблицу вариантов заливки

  1. Поместив точку ввода в таблицу, выберите команду «Таблица» > «Параметры таблицы» > «Варианты заливки».
  2. Выберите в параметре «Чередование» необходимый тип шаблона. Выберите параметр «Заказное», чтобы задать шаблон, например одна строка с затенением серого цвета и три последующие строки с затенением желтого цвета.
  3. В группе «Чередование» задайте параметры заливки для первого и последующего шаблонов. Например, если нужно затенить первые два столбца серым, а следующие два оставить пустыми, то в качестве значения параметра «Чередование» должно быть выбрано значение «Через два столбца». Чтобы заливка использовалась для всех строк, задайте «0» в качестве значения параметра «Следующий».
  4. Чтобы использовать ранее заданные параметры заливки таблицы, выберите параметр «Сохранить локальное форматирование».
  5. В качестве значения параметров «Кроме первых» и «Кроме последних» укажите количество строк или столбцов в начале и в конце таблицы, где использовать заливку не нужно, а затем нажмите кнопку «ОК».

Отключение чередования обводки и заливки в таблице

  1. Поместите точку ввода в таблицу.
  2. Выберите команду «Таблица» > «Параметры таблицы» > «Варианты обводки строк», «Варианты обводки столбцов» или «Варианты заливки».
  3. В качестве значения параметра «Чередование» выберите «Нет» и нажмите кнопку «OК».
