Para dibujar trazados precisos como líneas rectas o suaves curvas, utilice la herramienta Pluma. Al dibujar con la herramienta Pluma, haga clic para crear puntos en los segmentos de las líneas rectas y arrastre para crear puntos en los segmentos de las líneas curvas. Ajuste los segmentos de las líneas curvas y rectas ajustando los puntos de las líneas.

Los siguientes tutoriales de vídeo muestran cómo utilizar la herramienta Pluma en Animate:

Estados de dibujo de la herramienta Pluma

La herramienta Pluma proporciona una indicación de su estado de dibujo mediante los diferentes punteros. Los estados de dibujo se indican mediante los punteros siguientes:

Puntero de punto de ancla inicial

El primer puntero que aparece al seleccionar la herramienta Pluma. Indica que al hacer clic en el escenario por primera vez, se creará un punto de ancla inicial, que es el principio de un nuevo trazado (todos los trazados nuevos comienzan con un punto de ancla inicial). Todos los trazados de dibujo existentes se terminan.

Puntero de punto de ancla secuencial

Indica que la próxima vez que se haga clic con el ratón se creará un punto de ancla con una línea que lo conecta al anterior. Este puntero aparece durante la creación de todos los puntos de ancla definidos por el usuario, excepto el inicial.

Puntero Agregar punto de ancla

Indica que la próxima vez que se haga clic con el ratón, se añadirá un punto de ancla al trazado existente. Para añadir un punto de ancla, el trazado debe estar seleccionado y la herramienta Pluma debe estar sobre un punto existente. El trazado existente se redibuja según el punto de ancla que se ha añadido. Sólo se puede añadir un punto de ancla cada vez.

Puntero Eliminar punto de ancla

Indica que la próxima vez que se haga clic con el ratón en un trazado, se eliminará un punto de ancla. Para eliminar un punto de ancla, el trazado debe estar seleccionado con la herramienta Selección y el puntero debe estar sobre un punto existente. El trazado existente se redibuja para reflejar la eliminación del punto de ancla. Sólo se puede eliminar un punto de ancla cada vez.

Puntero Continuar trazado

Extiende el nuevo trazado desde un punto de ancla existente. Para que se active este puntero, el ratón debe estar sobre un punto de ancla de un trazado. Este puntero sólo está disponible cuando no se está dibujando un trazado. El punto de ancla no tiene que ser uno de los últimos puntos de ancla de un trazado; cualquier punto puede ser la ubicación para continuar un trazado.

Puntero Cerrar trazado

Cierra el trazado que está dibujando en el punto inicial. Sólo puede cerrar un trazado que esté dibujando en este momento y el punto de ancla existente debe ser el punto inicial del mismo trazado. El trazado resultante no tiene una configuración de color de relleno para la forma que encierra; aplique aparte el color de relleno.

Puntero Unir trazados

Similar a Cerrar trazado con la excepción de que el ratón no debe estar sobre el punto de ancla inicial del mismo trazado. El puntero debe estar en uno de los últimos puntos de un trazado único. El segmento puede estar o no estar seleccionado.

nota: al unir trazados, no se obtiene necesariamente una forma cerrada.

Puntero Retirar selector de Bézier

Aparece cuando el ratón está sobre un punto de ancla en el que se muestran los selectores de Bézier. Al hacer clic desaparecen los selectores de Bézier y el trazado curvo que pasa por el punto de ancla se convierte en segmentos rectos.

Puntero Convertir punto de ancla

Convierte un punto de esquina sin líneas de dirección en uno con líneas de dirección independientes. Para activar el puntero Convertir punto de ancla, utilice las teclas Mayús + C para cambiar la herramienta Pluma.

Para ver un tutorial en vídeo sobre la herramienta Pluma, consulte www.adobe.com/go/vid0120.

Dibujo de líneas rectas con la herramienta Pluma

El tipo de trazado más sencillo que se puede dibujar con la herramienta Pluma es una línea recta, que se crea haciendo clic con la pluma para crear dos puntos de ancla. Siga haciendo clic para crear un trazado compuesto de segmentos rectilíneos conectados por puntos de esquina.

  1. Seleccione la herramienta Pluma  .
  2. Sitúe la herramienta Pluma donde desee que empiece el segmento recto y haga clic para definir el primer punto de ancla. Si aparecen líneas de dirección, significa que ha arrastrado por accidente la herramienta Pluma; elija Edición > Deshacer y vuelva a hacer clic.
    Nota:

    el primer segmento dibujado no se hace visible hasta que se hace clic en un segundo punto de ancla (a menos que haya especificado Mostrar vista previa de la pluma en la categoría Dibujo del cuadro de diálogo Preferencias).

  3. Vuelva a hacer clic donde desee que termine el segmento (presione Mayús y haga clic para restringir el ángulo del segmento a un múltiplo de 45°).
  4. Continúe haciendo clic para definir puntos de ancla de otros segmentos rectos.

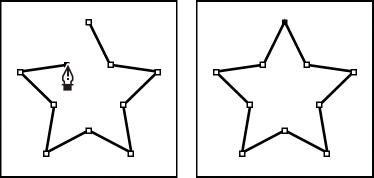

    Al hacer clic en la herramienta Pluma, se crean segmentos rectos.

  5. Para terminar el trazado como una forma abierta o cerrada, siga uno de estos procedimientos:
    • Para terminar un trazado abierto, haga doble clic en el último punto y, a continuación, en la herramienta Pluma en el panel Herramientas, o bien, presione la tecla Control (Windows) o Comando (Macintosh) y haga clic fuera del trazado.

    • Para cerrar el trazado, coloque la herramienta Pluma sobre el primer punto de ancla (hueco). Cuando esté situada correctamente, aparecerá un pequeño círculo junto al puntero de la herramienta Pluma  . Haga clic o arrastre para cerrar el trazado.

    • Para terminar la forma tal cual, seleccione Edición > Anular todas las selecciones o bien elija otra herramienta del panel Herramientas.

Dibujo de curvas con la herramienta Pluma

Para crear una curva, añada un punto de ancla en el que la curva cambia de dirección y arrastre las líneas de dirección que crean la curva. La longitud y la pendiente de la línea de dirección determinan la forma de la curva.

Las curvas son fáciles de modificar y se pueden visualizar e imprimir más rápido si se dibujan utilizando el mínimo posible de puntos de ancla. Usar demasiados puntos puede también introducir protuberancias no deseadas en una curva. En su lugar, dibuje puntos de ancla bien espaciados y practique la formación de curvas ajustando la longitud y los ángulos de las líneas de dirección.

  1. Seleccione la herramienta Pluma  .
  2. Sitúe la herramienta Pluma donde desee que empiece la curva y mantenga presionado el botón del ratón.

    Aparece el primer punto de ancla y el puntero de la herramienta Pluma se convierte en una punta de flecha. (En Photoshop, el puntero sólo cambia cuando ha comenzado a arrastrarlo.)

  3. Arrastre para definir la inclinación del segmento curvo que está creando, y suelte el botón del ratón.

    En general, extienda la línea de dirección alrededor de un tercio de la distancia al siguiente punto de ancla que planea dibujar. (Más adelante, puede ajustar uno o ambos lados de la línea de dirección.)

    Mantenga presionada la tecla Mayús para limitar la herramienta a múltiplos de 45°.

    Dibujo del primer punto de una curva

    A. Colocación de la herramienta Pluma B. Inicio del arrastre (botón del ratón pulsado) C. Arrastre para extender las líneas de dirección.

  4. Sitúe la herramienta Pluma donde desea que termine el segmento curvo y, a continuación, lleve a cabo uno de los procedimientos siguientes:
    • Para crear una curva con forma de C, arrastre en una dirección opuesta a la de la línea anterior y suelte el botón del ratón.

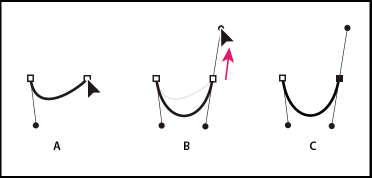

    Dibujo del segundo punto de una curva

    • Para crear una curva con forma de S, arrastre en la misma dirección que la línea anterior y suelte el botón del ratón.

    Dibujo de una curva en forma de S

  5. Para crear una serie de curvas suaves, siga arrastrando la herramienta Pluma desde distintas ubicaciones. Coloque puntos de ancla al principio y al final de cada curva, no en la punta de la curva.
    Nota:

    Para dividir las líneas de dirección de un punto de ancla, presione Alt (Windows) u Opción (Macintosh) y arrastre las líneas.

  6. Para completar el trazado, realice una de las acciones siguientes:
    • Para cerrar el trazado, coloque la herramienta Pluma sobre el primer punto de ancla (hueco). Cuando la herramienta Pluma  esté situada correctamente, aparecerá un pequeño círculo junto a ella. Haga clic o arrastre para cerrar el trazado.

    • Para dejar el trazado abierto, presione Ctrl (Windows) o Comando (Macintosh) y haga clic en cualquier punto lejos de todos los objetos, seleccione otra herramienta o elija Edición > Anular todas las selecciones.

Adición o eliminación de puntos de ancla

Los puntos de ancla adicionales pueden proporcionarle un mayor control sobre el trazado o extender un trazado abierto. Sin embargo, es aconsejable no añadir más puntos de los que son necesarios. Es más fácil editar, mostrar e imprimir un trazado con menos puntos. Para reducir la complejidad de un trazado, elimine los puntos que no necesite.

El cuadro de herramientas contiene tres herramientas para añadir o eliminar puntos: las herramientas Pluma  , Añadir punto de ancla  y Eliminar punto de ancla .

De forma predeterminada, la herramienta Pluma cambia a Añadir punto de ancla al colocar el puntero sobre un trazado seleccionado o a Eliminar punto de ancla cuando se coloca en un punto de ancla.

Nota:

no utilice las teclas Supr, Retroceso y Borrar o los comandos Edición > Cortar o Edición > Borrar para eliminar puntos de ancla: estas teclas y comandos eliminan el punto y los segmentos de línea que se conectan a dicho punto.

  1. Seleccione el trazado que va a modificar.
  2. Haga clic y mantenga presionado el botón del ratón sobre la herramienta Pluma y luego seleccione la herramienta Pluma , Añadir punto de ancla o Eliminar punto de ancla .
  3. Para añadir un punto de ancla, coloque el puntero sobre un segmento del trazado y haga clic. Para eliminar un punto de ancla, coloque el puntero sobre un punto de ancla y haga clic.

Ajuste de puntos de ancla en los trazados

Al dibujar una curva con la herramienta Pluma, se crean puntos de curva (puntos de ancla sobre un trazado curvo continuo). Al dibujar un segmento de línea recta o una línea recta conectada a un segmento curvo, se crean puntos de esquina (puntos de ancla sobre un trazado recto o en la unión de un trazado recto y uno curvo).

De forma predeterminada, los puntos de curva seleccionados se muestran como círculos huecos, mientras que los puntos de esquina seleccionados se muestran como cuadrados huecos.

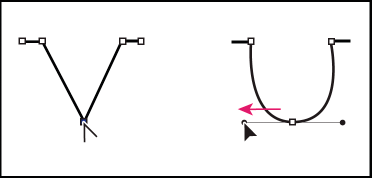

Arrastre de un punto de dirección fuera de un punto de esquina para crear un punto de curva.

Desplazamiento o incorporación de puntos de ancla

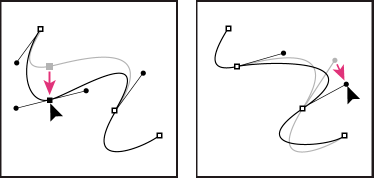

  • Para mover un punto de anclaje, arrastre el punto con la herramienta Subselección .

  • Para retocar uno o varios puntos de ancla, selecciónelos con la herramienta Subselección y utilice las teclas de flecha para desplazarlos. Presione la tecla Mayús y haga clic para seleccionar varios puntos.

  • Para añadir un punto de ancla, haga clic en un segmento de línea con la herramienta Pluma. Si se puede añadir un punto de ancla al segmento seleccionado, aparece un signo más (+) junto a la herramienta Pluma . Si no está seleccionado todavía el segmento de línea, haga clic con la herramienta Pluma para seleccionarlo y añada un punto de ancla.

Eliminación de puntos de ancla

Si se eliminan los puntos de ancla innecesarios de un trazado curvo, se optimizará la curva y se reducirá el tamaño del archivo SWF resultante.

  • Para eliminar un punto de esquina, haga clic una vez en el punto con la herramienta Pluma. Si se puede eliminar un punto de ancla del segmento seleccionado, aparece un signo menos (-) junto a la herramienta Pluma . Si no está seleccionado todavía el segmento de línea, haga clic con la herramienta Pluma para seleccionarlo y elimine un punto de ancla.

  • Para eliminar un punto de curva, haga clic en él una vez con la herramienta Pluma. Si se puede eliminar un punto de ancla del segmento seleccionado, aparece un signo menos (-) junto a la herramienta Pluma . Si no está seleccionado todavía el segmento de línea, haga clic con la herramienta Pluma para seleccionarlo y elimine un punto de esquina. (Haga clic una vez para convertir el punto en un punto de esquina y haga clic otra vez para eliminar el punto.)

Conversión de segmentos de recto a curvo

Para convertir segmentos de una línea de rectos a curvos, convierta primero los puntos de esquina a puntos de curva. También es posible realizar el proceso inverso.

  • Para convertir un punto de esquina en un punto de curva, utilice la herramienta Subselección para seleccionar el punto; a continuación, arrástrelo mientras mantiene presionada la tecla Alt (Windows) u Opción (Macintosh) para colocar los selectores de tangentes.

  • Para convertir un punto de curva en un punto de esquina, haga clic en él con la herramienta Pluma. El marcador ^ junto al puntero  indica cuando está sobre el punto de curva.

Ajuste de segmentos

Ajuste los segmentos rectos para cambiar el ángulo o la longitud del segmento, o bien, para ajustar los segmentos curvos a fin de cambiar la pendiente o la dirección de la curva.

Al mover un selector de tangente en un punto curvo, se ajustan las curvas a ambos lados del punto. Al mover un selector de tangente en un punto de esquina, sólo se ajusta la curva correspondiente al lado de la tangente del punto.

  • Para ajustar un segmento recto, seleccione la herramienta Subselección  y seleccione un segmento recto. Utilice la herramienta Subselección para arrastrar a otra posición un punto de ancla del segmento.

  • Para ajustar un segmento recto, seleccione la herramienta Subselección y arrastre el segmento.

    nota: Al hacer clic en el trazado, Animate muestra los puntos de anclaje. Al ajustar un segmento con la herramienta Subselección, es posible que se añadan puntos al trazado.

  • Para ajustar puntos o selectores de tangentes en una curva, seleccione la herramienta Subselección y seleccione un punto de ancla en un segmento curvo.

  • Para ajustar la forma de la curva a uno de los lados del punto de esquina, arrastre el punto de ancla o el selector de tangente. Para limitar la curva a múltiplos de 45º, arrastre con la tecla Mayús presionada. Para arrastrar un solo selector de tangente, presione la tecla Alt (Windows) u Opción (Macintosh) y arrastre.



Arrastre el punto de ancla o el punto de dirección.

Preferencias de la herramienta Pluma

Especifique las preferencias de aspecto del puntero de la herramienta Pluma, la manera de previsualizar los segmentos de líneas conforme va dibujando y el aspecto de los puntos de ancla seleccionados. Los puntos de ancla y los segmentos de líneas seleccionados utilizan el color de contorno de la capa en la que aparecen estas líneas y puntos.

  1. Seleccione la herramienta Pluma y, a continuación, seleccione Edición > Preferencias (Windows) o Animate > Preferencias (Macintosh).

  2. En la lista Categoría, seleccione Dibujo.
  3. Defina las siguientes opciones para la herramienta Pluma:

    Mostrar vista previa de la pluma

    Muestra una vista previa de los segmentos de línea mientras se dibujan. Aparece una vista previa del segmento de línea conforme mueve el puntero sobre el escenario, antes de hacer clic para crear el punto final del segmento. Si no está seleccionada esta opción, no aparece un segmento de línea hasta que se crea el punto final.

    Mostrar puntos sólidos

    Muestra los puntos de ancla seleccionados como huecos y los puntos de ancla deseleccionados como puntos sólidos. Si no se ha seleccionado esta opción, los puntos de ancla seleccionados serán sólidos, mientras que los deseleccionados serán huecos.

    Mostrar cursores de precisión

    Especifica que el puntero de la herramienta Pluma debe aparecer como una cruz en lugar de con el icono predeterminado de la herramienta Pluma para, de este modo, poder colocar las líneas con mayor precisión. Para mostrar el icono predeterminado de la herramienta Pluma, anule la selección de esta opción.

    nota: para cambiar entre el puntero de cruz y el icono de la herramienta Pluma predeterminado, presione la tecla Bloq Mayús.

  4. Haga clic en Aceptar.
Logotipo de Adobe

Inicia sesión en tu cuenta
