Привязка иллюстрации к положению

Поиск

Последнее обновление 25 мая 2023 г.

Для автоматического выравнивания нескольких графических объектов используйте функцию привязки. Animate предлагает три способа выравнивания объектов в рабочей области.

Привязка к объектам привязывает объекты непосредственно к другим объектам по их краям.
Привязка к пикселам привязывает объекты непосредственно к отдельным пикселам или линиям пикселов в рабочей области.
Выравнивание с привязкой привязывает объекты с заданным допуском привязки — заранее установленными границами между объектами и другими объектами или между объектами и краем рабочей области.
Во время разработки привязывайте растровые изображения к ближайшим пикселям так, чтобы они выглядели на холсте более четко.

Возможна также привязка к сетке или направляющим.

Включение и выключение привязки к объектам

Чтобы включить привязку объектов, используйте модификатор «Привязка к объектам» для инструмента «Выделение» или команду «Привязать к объектам» в меню «Просмотр».

Если для инструмента «Выделение» включен модификатор «Привязка к объектам», то при перетаскивании элемента под указателем появляется малое черное кольцо. Это кольцо увеличивается, когда объект находится на расстоянии привязки от другого объекта.

Выберите Просмотр > Привязка > Привязать к объектам. Когда команда включена, рядом с ней отображается флажок.

При перемещении и изменении формы объекта положение инструмента «Выделение» на объекте дает опорную точку для кольца привязки. Например, если перемещать фигуру с заливкой перетаскиванием возле ее центра, центральная точка привязывается к другим объектам. Это особенно полезно для привязки фигур к контурам движения при анимации.

Чтобы лучше управлять размещением объектов при привязке, начинайте перетаскивать от центра или центральной точки.

Привязка растровых изображений к пикселям

Чтобы включить привязку растровых изображений к пикселям, в меню «Просмотр» выберите команду «Привязка растровых изображений к пикселям». Благодаря этому растровые изображения помещаются в позиции с целочисленными координатами (без дробных значений) при разработке содержимого.

Выберите Просмотр > Привязка > Привязка растровых изображений к пикселям.
Если рядом с этим параметром установлен флажок, значит, функция включена. Когда флажок снят, растровые изображения можно добавить в любое место.

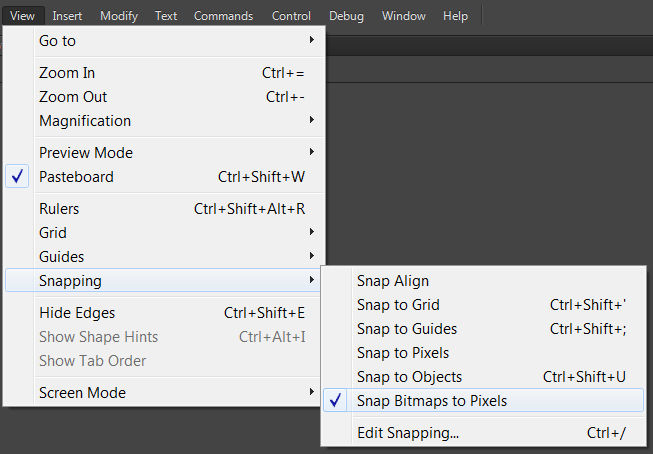

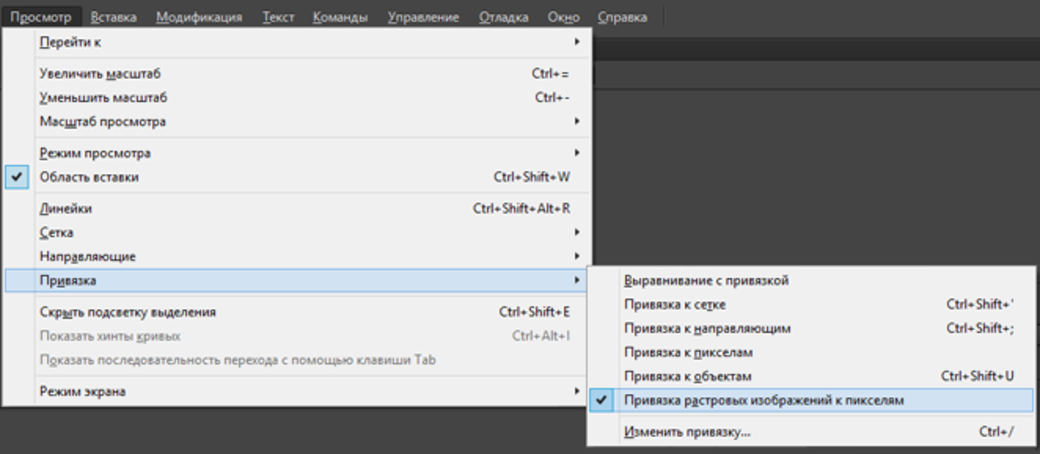

Привязка растровых изображений к пикселям во время разработки

Настройка допусков привязки к объектам

Выберите «Правка» > «Настройки (Windows)» или «Animate» > «Настройки (Macintosh)» и нажмите «Рисование».
В разделе «Параметры рисования» задайте параметр «Соединить линии».

Использование привязки к пикселам

Чтобы включить привязку к пикселам, в меню «Просмотр» выберите команду «Привязка к пикселам». Когда включена привязка к пикселам, то при увеличении масштаба просмотра до 400 % и более появляется растровая сетка. Растровая сетка представляет отдельные пиксели, которые отображаются в приложении Animate. При создании и перемещении объекта его положение ограничивается растровой сеткой.

Если создается фигура, края которой попадают на середину ячейки (если ширина обводки представлена дробным числом, например 3,5 пиксела), то привязка выполняется к границам ячейки, а не к краю фигуры.

Чтобы включить или выключить привязку к пикселам, выберите «Просмотр» > «Привязка» > «Привязка к пикселам». При увеличении 400 % или выше отображается растровая сетка. Когда команда включена, рядом с ней отображается флажок.
Чтобы временно включить или отключить привязку к пикселам, нажмите клавишу «C». После нажатия этой клавиши привязка к пикселам возвращается в исходное состояние, которое было до выбора «Просмотр» > «Привязка» > «Привязка к пикселам».
Чтобы временно скрыть растровую сетку, нажмите клавишу «X». Когда клавиша «X» будет отпущена, растровая сетка появится вновь.

Изменение привязки

Выбирая параметры выравнивания с привязкой, задайте допуск привязки между горизонтальными или вертикальными краями объектов и между краями объектов и границей рабочей области. Можно также включить выравнивание с привязкой между горизонтальными или вертикальными центрами объектов. Все параметры выравнивания с привязкой измеряются в пикселах.

Выберите «Вид» > «Привязка» > «Изменить привязку».
В диалоговом окне «Изменить привязку» выберите типы объектов, к которым следует выполнять привязку. Выберите Сохранить как значения по умолчанию, чтобы сохранить заданные настройки в файл .fla. Сохраненные настройки активного документа переносятся в новый документ.

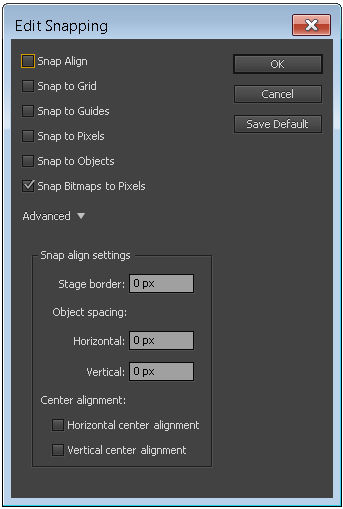

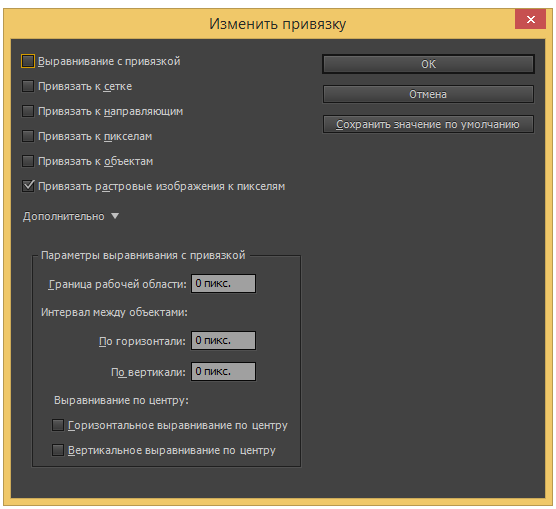

Изменение привязки
Нажмите кнопку «Дополнительно» и выберите один из вариантов.
- Чтобы задать допуск привязки между объектами и границей рабочей области, введите значение для границы ролика.
- Чтобы задать допуск привязки между горизонтальными или вертикальными краями объектов, введите значение «По горизонтали», «По вертикали» или оба.
- Чтобы включить горизонтальное или вертикальное выравнивание по центру, выберите «Горизонтальное выравнивание по центру», «Вертикальное выравнивание по центру» или оба.

Включение выравнивания с привязкой

Когда выравнивание с привязкой включено, при перетаскивании объекта к заданному допуску привязки в рабочей области появляются точечные пунктирные линии. Например, если установить горизонтальный допуск привязки 18 пикселов (значение по умолчанию), то, когда объект оказывается на расстоянии ровно 18 пикселов от другого объекта, вдоль края перетаскиваемого объекта появляется пунктирная линия. Если включить горизонтальное выравнивание по центру, то при точном выравнивании вершин вдоль горизонтальных центральных вершин двух объектов появляется точечная пунктирная линия.

Выберите меню «Просмотр» > «Привязка» > «Выравнивание с привязкой». Когда команда включена, рядом с ней отображается флажок.

Создание направляющего слоя

Направляющие слои упрощают выравнивание объектов при рисовании. После создания направляющего слоя произведите выравнивание объектов в других слоях по объектам, созданным в направляющем слое. Направляющие слои не экспортируются и не попадают в опубликованный SWF-файл. Направляющим может быть любой слой. Направляющий слой обозначается значком направляющей слева от его имени.

Выделите слой, щелкните его правой кнопкой мыши (Windows) или щелкните, удерживая нажатой клавишу Control (Macintosh), а затем выберите в контекстном меню пункт «Направляющий». Чтобы превратить этот слой обратно в обычный, снова выберите пункт «Направляющий».
