Zeichnen mit dem Stiftwerkzeug

Mit dem Stiftwerkzeug lassen sich exakte Pfade in Form gerader Linien oder glatter, fließender Kurven erzeugen. Beim Zeichnen mit dem Stiftwerkzeug können Sie durch Klicken Endpunkte für gerade und durch Klicken und Ziehen Endpunkte für gekrümmte Liniensegmente festlegen. Zum Anpassen gerader und gebogener Liniensegmente verschieben Sie die Punkte auf der Linie.

Das folgende Videotutorial veranschaulicht die Verwendung des Stiftwerkzeugs in Animate:

Anhand unterschiedlicher Mauszeiger können bei Verwendung des Stiftwerkzeugs Informationen zu dessen aktuellem Zeichenstatus angezeigt werden. Der jeweilige Zeichenstatus wird durch die folgenden Mauszeiger dargestellt:

Der erste Zeiger, der bei Auswahl des Stiftwerkzeugs angezeigt wird. Zeigt an, dass mit dem nächsten Mausklick auf der Bühne der erste Ankerpunkt erstellt wird, also der Beginn eines neuen Pfades (alle neuen Pfade beginnen mit einem ersten Ankerpunkt). Bestehende Zeichenpfade werden abgeschlossen.

Zeigt an, dass mit dem nächsten Mausklick auf der Bühne ein weiterer Ankerpunkt erstellt und durch eine Linie mit dem ersten Ankerpunkt verbunden wird. Dieser Zeiger wird abgesehen vom ersten Ankerpunkt eines Pfades während der Erstellung aller benutzerdefinierten Ankerpunkte angezeigt.

Zeigt an, das mit dem nächsten Mausklick dem vorhandenen Pfad ein weiterer Ankerpunkt hinzugefügt wird. Damit Sie einen Ankerpunkt hinzufügen können, muss zunächst ein Pfad ausgewählt werden. Das Stiftwerkzeug darf sich dabei nicht über einem vorhandenen Ankerpunkt befinden. Der vorhandene Pfad wird unter Berücksichtigung des neuen Ankerpunkts neu gezeichnet. Es kann immer nur ein Ankerpunkt hinzugefügt werden.

Zeigt an, das mit dem nächsten Mausklick ein Ankerpunkt aus dem vorhandenen Pfad entfernt wird. Damit Sie einen Ankerpunkt entfernen können, muss zunächst ein Pfad ausgewählt werden. Das Stiftwerkzeug muss sich dabei über einem vorhandenen Ankerpunkt befinden. Der vorhandene Pfad wird unter Berücksichtigung der Entfernung des Ankerpunkts neu gezeichnet. Es kann immer nur ein Ankerpunkt entfernt werden.

Erweitert einen neuen Pfad von einem vorhandenen Ankerpunkt aus. Damit dieser Zeiger aktiviert werden kann, muss sich die Maus über einem vorhandenen Ankerpunkt des Pfades befinden. Dieser Zeiger steht nur dann zur Verfügung, wenn Sie nicht gerade einen Pfad zeichnen. Dabei braucht es sich bei diesem Ankerpunkt nicht unbedingt um einen der schließenden Ankerpunkte des Pfades zu handeln. Jeder beliebige Ankerpunkt eines Pfades kann zum Ausgangspunkt einer Pfaderweiterung werden.

Schließt den Pfad, den Sie gerade zeichnen, an dessen Startpunkt ab. Sie können nur den Pfad schließen, den Sie gerade zeichnen. Dabei muss der vorhandene Ankerpunkt der Startpunkt desselben Pfades sein. Bei dem sich daraus ergebenden Pfad gelten für die eingeschlossene Form keine besonderen Füllfarben. Diese müssen separat festgelegt werden.

Dieser Zeiger hat eine ähnliche Funktion wie der Zeiger „Pfad schließen“. Allerdings darf sich hierbei der Mauszeiger nicht über dem ersten Ankerpunkt desselben Pfades befinden, sondern muss vielmehr über einem der schließenden Punkte eines eindeutigen Pfades positioniert werden. Das Segment kann dabei ausgewählt werden oder auch nicht.

Hinweis: Das Verbinden von Pfaden kann ggf. zu einer geschlossenen Form führen.

Wird angezeigt, wenn sich der Mauszeiger über einem Ankerpunkt befindet, dessen Bézier-Griffe angezeigt werden. Durch den Mausklick werden die Bézier-Griffe zurückgezogen. Dabei werden gebogene Pfade über den Ankpunkt hinweg in gerade Segmente umgewandelt.

Konvertiert einen Eckpunkt ohne Grifflinien in einen Eckpunkt mit unabhängigen Grifflinien. Wenn Sie den Zeiger „Ankerpunkt konvertieren“ aktivieren möchten, drücken Sie die Modifizierungstasten Umschalttaste+C, um das Stiftwerkzeug umzuschalten.

Ein Videotutorial zum Stiftwerkzeug finden Sie unter www.adobe.com/go/vid0120.

Zeichnen von geraden Linien mit dem Stiftwerkzeug

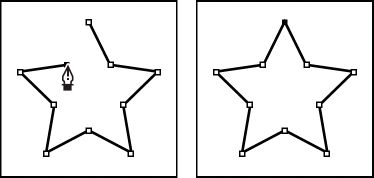

Der einfachste Pfad, den Sie mit dem Stiftwerkzeug erstellen können, ist eine gerade Linie. Setzen Sie dazu durch Klicken mit dem Werkzeug zwei Ankerpunkte. Klicken Sie erneut, um einen aus geraden Liniensegmenten bestehenden Pfad zu erstellen, der durch Eckpunkte verbunden ist.

Zeichnen von Kurven mit dem Stiftwerkzeug

Sie können eine Kurve zeichnen, indem Sie einen Ankerpunkt festlegen, an dem die Kurve die Richtung ändern soll. Durch Ziehen der Grifflinien können Sie dann die Form der Kurve ändern. Die Länge und Neigung der Grifflinien bestimmen die Form des Kurvensegments.

Kurven lassen sich leichter bearbeiten, anzeigen und drucken, wenn Sie beim Zeichnen möglichst wenige Ankerpunkte verwenden. Zu viele Punkte können zu unerwünschten Unebenheiten in einer Kurve führen. Zeichnen Sie stattdessen die Ankerpunkte in großem Abstand voneinander und formen Sie die Kurven durch Anpassen der Längen und Winkel der Grifflinien.

Hinzufügen oder Löschen von Ankerpunkten

Durch das Hinzufügen weiterer Ankerpunkte ermöglichen Sie eine bessere Steuerung des Pfades bzw. eine Erweiterung eines offenen Pfades. Es wird allerdings empfohlen, nicht mehr Ankerpunkte hinzuzufügen als notwendig. Pfade mit weniger Punkten lassen sich leichter bearbeiten, anzeigen und drucken. Entfernen Sie daher unnötige Punkte, um die Komplexität eines Pfades zu verringern.

Im Bedienfeld „Werkzeuge“ gibt es drei Werkzeuge, mit denen Sie Punkte hinzufügen oder löschen können: das Stiftwerkzeug , das Werkzeug „Ankerpunkt einfügen“ und das Werkzeug „Ankerpunkt löschen“ .

In der Standardeinstellung ändert sich das Stiftwerkzeug zum Werkzeug „Ankerpunkt einfügen“, sobald Sie es über einem ausgewählten Pfad positionieren, oder zum Werkzeug „Ankerpunkt löschen“, wenn Sie auf einen vorhandenen Ankerpunkt zeigen.

 Verwenden Sie zum Löschen von Ankerpunkten nicht die Entf- oder Rücktaste bzw. die Befehle „Bearbeiten“ > „Ausschneiden“ oder „Bearbeiten“ > „Löschen“. Damit würden Sie den Punkt und die Liniensegmente löschen, die die Verbindung zu diesem Punkt bilden.

Anpassen von Ankerpunkten auf Pfaden

Wenn Sie mit dem Stiftwerkzeug eine Kurve zeichnen, erstellen Sie Übergangspunkte in Form von Ankerpunkten auf einem gleichmäßig gekrümmten Pfad. Wenn Sie hingegen ein gerades Liniensegment oder eine mit einem Kurvensegment verbundene gerade Linie zeichnen, erstellen Sie Eckpunkte, d. h. Ankerpunkte auf einem geraden Pfad oder an der Verbindungsstelle zwischen einem geraden und einem gekrümmten Pfad.

Standardmäßig werden ausgewählte Übergangspunkte als leere Kreise und ausgewählte Eckpunkte als leere Quadrate dargestellt.

Verschieben oder Hinzufügen von Ankerpunkten

• Ziehen Sie einen Ankerpunkt mit dem Unterauswahlwerkzeug , um ihn zu verschieben.

• Klicken Sie hierzu mit dem Unterauswahlwerkzeug auf den Ankerpunkt und bewegen Sie ihn mithilfe der Pfeiltasten in die gewünschte Richtung. Sie können auf diese Weise auch mehrere Punkte in einem Arbeitsgang verschieben. Klicken Sie bei gedrückter Umschalttaste, um mehrere Punkte auszuwählen.

• Klicken Sie mit dem Stiftwerkzeug auf ein Liniensegment, um einen Ankerpunkt hinzuzufügen. Neben dem Stiftwerkzeug wird ein Pluszeichen (+) angezeigt, wenn dem ausgewählten Liniensegment ein Ankerpunkt hinzugefügt werden kann. Falls das Liniensegment noch nicht ausgewählt ist, klicken Sie mit dem Stiftwerkzeug darauf und fügen Sie dann einen Ankerpunkt hinzu.

Löschen von Ankerpunkten

Durch Löschen nicht benötigter Ankerpunkte auf einem gekrümmten Pfad können Sie den Verlauf der Kurve optimieren und die Größe der resultierenden SWF-Datei verringern.

• Wenn Sie einen Eckpunkt löschen möchten, klicken Sie ihn mit dem Stiftwerkzeug an. Neben dem Zeiger wird ein Minuszeichen (-) angezeigt, wenn der betreffende Ankerpunkt gelöscht werden kann. Falls das Liniensegment noch nicht ausgewählt ist, klicken Sie mit dem Stiftwerkzeug darauf und löschen Sie dann den Ankerpunkt.

• Wenn Sie einen Übergangspunkt löschen möchten, klicken Sie ihn mit dem Stiftwerkzeug an. Neben dem Zeiger wird ein Minuszeichen (-) angezeigt, wenn der betreffende Ankerpunkt gelöscht werden kann. Falls das Liniensegment noch nicht ausgewählt ist, klicken Sie mit dem Stiftwerkzeug darauf und löschen Sie dann den Kurvenpunkt. (Beim ersten Mausklick wird der Kurvenpunkt in einen Eckpunkt umgewandelt und beim zweiten Mausklick gelöscht.)

Umwandeln von geraden Segmenten in gekrümmte und umgekehrt

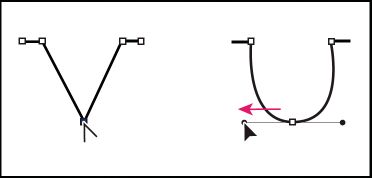

Wandeln Sie Eckpunkte in Übergangspunkte um, um Segmente einer Linie von geraden Segmenten in gekrümmte umzuwandeln. Dieser Vorgang kann auch andersherum ausgeführt werden.

• Wenn Sie einen Eckpunkt in einen Übergangspunkt umwandeln möchten, wählen Sie ihn mit dem Unterauswahlwerkzeug aus und ziehen Sie ihn bei gedrückter Alt-Taste (Windows) bzw. Wahltaste (Macintosh) in die gewünschte Richtung, um die Tangentengriffe einzublenden.

• Wenn Sie einen Übergangspunkt in einen Eckpunkt umwandeln möchten, klicken Sie ihn mit dem Stiftwerkzeug an. Das Caretzeichen (^) neben dem Zeiger gibt an, wenn Sie sich über dem Übergangspunkt befinden.

Anpassen von Segmenten

Sie können den Winkel und die Länge gerader Segmente sowie die Neigung und Kurvenrichtung gekrümmter Segmente jederzeit ändern.

Wenn Sie den Tangentengriff eines Übergangspunkts verschieben, werden die Kurven auf beiden Seiten des Punkts angepasst. Verschieben Sie hingegen den Tangentengriff eines Eckpunkts, so wird nur die Kurve auf der Seite des Eckpunkts angepasst, auf der sich der betreffende Griff befindet.

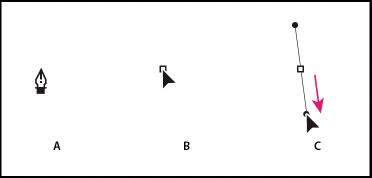

• Wenn Sie ein gerades Segment anpassen möchten, klicken Sie auf das Unterauswahlwerkzeug und wählen Sie das gerade Segment aus. Ziehen Sie einen Ankerpunkt des Segments mit dem Unterauswahlwerkzeug an eine andere Position.

• Wenn Sie ein Kurvensegment anpassen möchten, klicken Sie auf das Unterauswahlwerkzeug und ziehen Sie dieses Segment.

  Hinweis: Sobald Sie auf den Pfad klicken, blendet Animate die Ankerpunkte ein. Beim Anpassen eines Segments mit dem Unterauswahlwerkzeug werden dem Pfad unter Umständen weitere Punkte hinzugefügt.

• Um die Punkte bzw. Tangentengriffe einer Kurve anzupassen, wählen Sie mit dem Unterauswahlwerkzeug einen Ankerpunkt eines Kurvensegments aus.

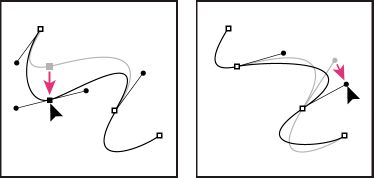

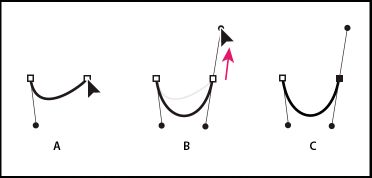

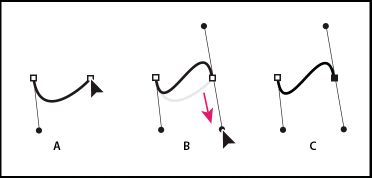

• Zum Anpassen des Kurvenverlaufs auf beiden Seiten des Ankerpunkts ziehen Sie am Ankerpunkt oder am Tangentengriff. Halten Sie beim Ziehen die Umschalttaste gedrückt, um die Kurve auf ein Vielfaches von 45 Grad zu beschränken. Wenn Sie die Alt-Taste (Windows) bzw. die Wahltaste (Macintosh) gedrückt halten, können Sie die Tangentengriffe einzeln verschieben.

Stiftwerkzeug-Voreinstellungen

Sie können die Einstellungen für die Darstellung des Stiftwerkzeugzeigers, die Vorschau für Liniensegmente während des Zeichnens oder die Anzeige ausgewählter Ankerpunkte festlegen. Ausgewählte Liniensegmente und Ankerpunkte werden in der Konturenfarbe der Ebene dargestellt, auf der sie sich befinden.
