Remodelado de líneas y formas

Buscar

Última actualización el 24 may. 2023

Animate

Abrir aplicación

Mostrar y ajustar puntos con la herramienta Subselección

Seleccione la herramienta Subselección .
Haga clic en la línea o en el contorno de la forma.

Remodelado de una línea o forma

Para remodelar una línea o el contorno de una forma, puede arrastrar cualquier punto de la línea mediante la herramienta Selección. El puntero cambia para indicar el tipo de modificación que se puede realizar en la línea o relleno.

Animate ajusta la curva del segmento de línea para acomodarla a la posición del punto desplazado. Si el punto que cambia de posición es un punto final, la línea se alargará o se reducirá. Si se trata de un ángulo, los segmentos que lo forman se mantienen rectos al alargarse o acortarse.

dr_corner — Si aparece un ángulo junto al puntero, puede cambiar un extremo. Si aparece una curva, puede ajustar una curva.

Algunas áreas de trazo de pincel se remodelan con más facilidad si se visualizan como contornos.

Si tiene algún problema para remodelar una línea compleja, puede suavizarla para eliminar algunos detalles y facilitar así la tarea. El aumento del tamaño de visualización puede facilitar el cambio de forma y conseguir resultados más precisos.

Seleccione la herramienta Selección .
Realice uno de los siguientes pasos:
- Para cambiar la forma del segmento, arrastre desde cualquier punto.
- Para arrastrar una línea para crear un nuevo punto de esquina, haga clic con la tecla Ctrl pulsada (Windows) o la tecla Opción pulsada (Macintosh).

Cómo enderezar y suavizar líneas

Al enderezar, se aplican pequeños ajustes necesarios a las líneas y las curvas ya dibujadas. Esto no tiene ningún efecto sobre los segmentos que ya eran rectos.

Para ajustar el grado de suavizado y enderezamiento automático, especifique las preferencias de configuración de dibujo.

Para que Animate reconozca las formas, utilice la técnica de enderezamiento. Si dibuja cualquier forma ovalada, rectangular o triangular con la opción Reconocer formas desactivada, puede utilizar la opción Enderezar para hacer las formas geométricamente perfectas. No se reconocen las formas que tocan a otros elementos y que, por lo tanto, están conectadas con éstos.

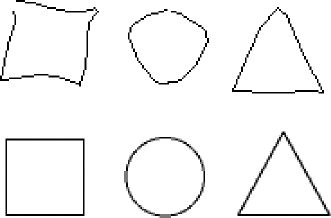

dr_03shape_recognition — El reconocimiento de formas transforma las figuras superiores en las inferiores

El suavizado modera las curvas y reduce las protuberancias en la dirección general de la curva. También reduce el número de segmentos de la curva. Pero es relativo y no tiene ningún efecto sobre segmentos rectos. Es especialmente útil cuando surgen dificultades al remodelar una serie de segmentos curvos muy cortos. Al seleccionar los segmentos y suavizarlos, se reduce su número y el resultado es una curva más suave y fácil de remodelar.

La aplicación reiterada del suavizado o enderezamiento hace que el segmento se suavice o enderece, según lo recto o curvo que estuviera originalmente.

Para suavizar la curva de todos los trazos seleccionados, seleccione la herramienta Selección y haga clic en el modificador Suavizar en la sección Opciones del panel Herramientas. Cada clic el botón modificador Suavizar hace que el trazo seleccionado se suavice progresivamente.
Para indicar parámetros específicos para una operación de suavizado, seleccione Modificar > Forma > Suavizar. En el cuadro de diálogo Suavizar, indique los valores para los parámetros para suavizar los ángulos superiores e inferiores y la intensidad de suavizado.
Para realizar ajustes de enderezamiento en cada contorno de relleno o línea curva seleccionada, seleccione la herramienta Selección y haga clic en el modificador Enderezar en la sección Opciones del panel Herramientas.
Para especificar los parámetros concretos para una operación de enderezado, seleccione Modificar > Forma > Enderezar. En el cuadro de diálogo Enderezar, especifique un valor para el parámetro de intensidad de enderezado
Para utilizar el reconocimiento de formas, seleccione la herramienta Selección y haga clic en el modificador Enderezar , o bien, seleccione Modificar > Forma > Enderezar.

Optimización de curvas

La optimización suaviza las curvas y los contornos de relleno reduciendo el número de curvas utilizadas para definirlos. La optimización de las curvas también reduce el tamaño del documento de Flash Professional (archivo FLA) y la aplicación de Animate exportada (archivo SWF). Aplique optimización a los mismos elementos varias veces.

Seleccione los elementos dibujados que desea optimizar y, a continuación, seleccione Modificar > Forma > Optimizar.
Para especificar el grado de suavizado, arrastre el deslizador de optimización de enderezamiento. Los resultados dependen de las curvas seleccionadas. En general, la optimización reduce el número de curvas y el resultado es menos similar al contorno original.
Para mostrar un mensaje en el que se indique el número de segmentos seleccionados antes y después de la optimización, seleccione la opción Mensaje mostrar totales. Animate mostrará el mensaje una vez finalizada la operación.
Haga clic en Aceptar.

Modificación de formas

Para convertir líneas en rellenos, seleccione una o varias línea, y seleccione Modificar > Forma > Convertir líneas en rellenos. Las líneas se transforman en rellenos, lo que permite rellenar líneas con degradados o borrar parte de una línea. La conversión de líneas en rellenos incrementa el tamaño de los archivos, pero también puede acelerar el dibujo de algunas animaciones.
Para ampliar la forma de un objeto relleno, seleccione una forma rellena y seleccione Modificar > Forma > Expandir relleno. Introduzca un valor en píxeles para la Distancia y seleccione Expandir o Hundir en Dirección. Expandir agranda la forma y Hundir la reduce.

Esta función funciona mejor en una sola forma de color relleno, pequeña y sin trazos, que no contiene muchos detalles pequeños.
Para suavizar los bordes de un objeto, seleccione una forma rellena y seleccione modificar > Forma > Suavizar bordes de relleno. Establezca las siguientes opciones:

Distancia

Es la anchura en píxeles del borde suavizado.

Número de pasos

Controla la cantidad de curvas utilizadas para el efecto de suavizado de borde. Cuantos más pasos use, más suave será el efecto. Si aumenta los pasos, también aumentará el tamaño de los archivos, por lo que el proceso de dibujo será más lento.

Expandir o Hundir

Controla si la forma se amplía o reduce al suavizar los bordes.

Esta función ofrece los mejores resultados en una sola forma rellena y sin trazos, y puede aumentar el tamaño de archivo de un documento de Animate y del archivo SWF resultante.

Eliminación del contenido del escenario

Haga doble clic en la herramienta Borrador de la barra de herramientas. De este modo borrará todos los tipos de contenido del escenario y del portapapeles.

Eliminación de segmentos de trazos o áreas rellenas

Seleccione la herramienta Borrador y, a continuación, haga clic en el modificador Grifo .
Haga clic en el segmento de trazo o el área rellena que desea eliminar.

Borrado mediante arrastre

Seleccione la herramienta Borrador.
Haga clic en el modificador Modo Borrador y seleccione un modo de borrado:

Modificadores del modo Borrador

Borrar normal

Borra trazos y rellenos de la misma capa.

Borrar rellenos

Sólo borra rellenos, sin afectar a los trazos.

Borrar líneas

Sólo borra trazos, sin afectar a los rellenos.

Borrar rellenos seleccionados

Sólo borra los rellenos que haya seleccionado y no afecta a los trazos, estén seleccionados o no. (Seleccione los rellenos que desea borrar antes de utilizar la herramienta Borrador en este modo.)

Borrar dentro

Sólo borra el relleno en el que se ha iniciado el trazo del borrador. Si el punto de inicio de borrado está vacío, no se borra nada. Este modo no afecta a los trazos.
Haga clic en el modificador Forma de borrador y seleccione el tamaño y la forma del borrador. Asegúrese de no seleccionar el modificador Grifo.

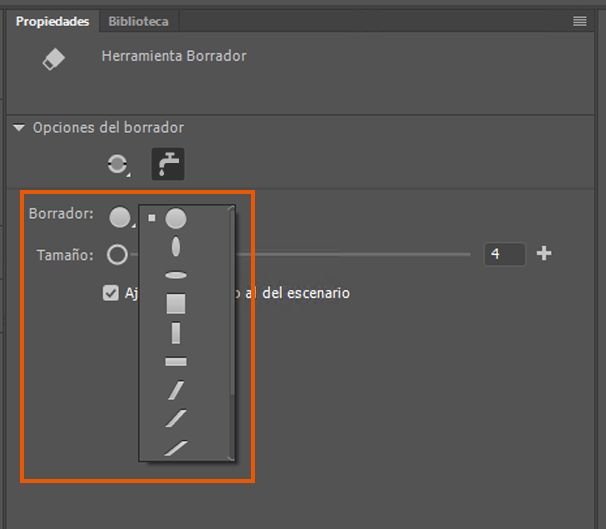

Formas de borrador

Utilice la barra de desplazamiento horizontal para ajustar el tamaño de la forma del borrador.
Personalice, elimine o modifique la forma personalizada. Haga clic en el icono Agregar forma de borrador personalizada, junto al icono de forma de borrador, para crear su forma de borrador personalizada. Elija la forma, el ángulo y la curvatura para definir las propiedades de la punta. Haga clic en Aceptar para crear la forma personalizada.
Arrastre el elemento al escenario.

Uso de los modificadores de presión y de inclinación

Las opciones de presión y de inclinación se agregan a la herramienta Borrador para mejorar las posibilidades de dibujo.

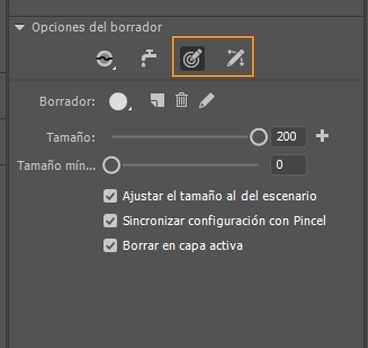

Seleccione la herramienta Borrador y el icono de la barra de herramientas para habilitar la sensibilidad de presión o seleccione el icono para habilitar la sensibilidad de inclinación. Los valores del porcentaje predeterminados son de 1 % y 100 %, de acuerdo con el valor mínimo y máximo de presión/inclinación.

Utilice la herramienta Borrador para crear trazos de anchura variable basados en la presión o la inclinación aplicada en el Borrador.

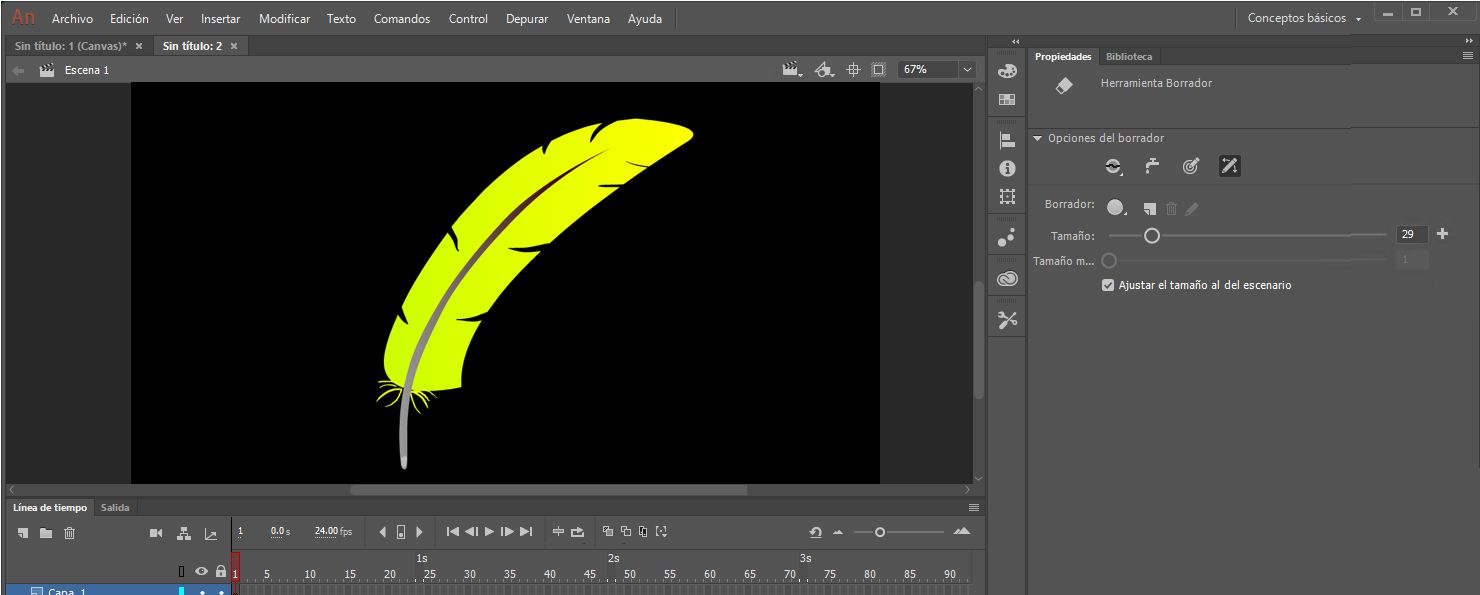

A continuación figura, a modo de ilustración, un dibujo de muestra dibujado con la ayuda de las opciones de presión y de inclinación de la herramienta Borrador:

Ilustración que muestra la aplicación de las opciones de presión y de inclinación

Sincronización de la configuración de las herramientas Borrador y Pincel

Puede optar por sincronizar las configuraciones secundarias (como las de presión o inclinación, y las del tamaño y forma de la punta) entre las herramientas de Pincel (B) y Borrador (E). Estas configuraciones se recuerdan incluso después de salir y volver a iniciar sesión en Animate.

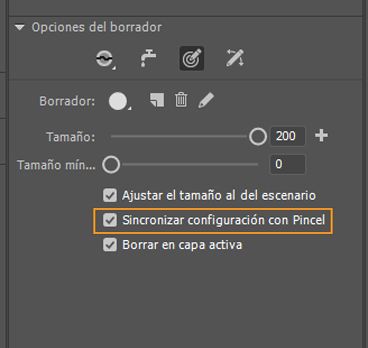

Marque la casilla Sync settings with Brush (Sincronizar configuración con Pincel) en la herramienta Borrador (E).
La configuración actual de la herramienta Borrador (E) se refleja en la herramienta Pincel (B) y viceversa. La pluma Wacom siempre utiliza la configuración de suavizado de la herramienta Pincel (B). El extremo posterior de Wacom usa la configuración del pincel cuando está seleccionada la herramienta Pincel (B). Si está seleccionada cualquier otra herramienta, se usa la configuración del borrador.
