Nastavení panelu 3D

Když vyberete 3D vrstvu, zobrazuje panel 3D komponenty spojeného 3D souboru. Horní část panelu obsahuje seznam mřížek, materiálů a světel v tomto souboru. Dolní část panelu zobrazuje nastavení a volby pro 3D komponentu, která je vybrána v horní části.

Tlačítka na horním okraji 3D panelu slouží k filtrování komponent, které se zobrazí v horní části. Kliknutím na tlačítko Scéna zobrazíte všechny komponenty, kliknutím na tlačítko Materiály zobrazíte pouze materiály atd.

Zobrazení panelu 3D

Filtrování zobrazených 3D voleb

Zobrazení nebo skrytí 3D mřížky nebo světla

Přístup k nastavením 3D scény

Přístup k nastavením mřížky, materiálu nebo světla

Rozbalení nebo sbalení materiálů pro mřížku

Zobrazení základní roviny

Základní rovina je mřížka, která odráží polohu povrchu vzhledem ke 3D modelu.

• Chcete-li zobrazit základní rovinu, klikněte na ikonu pro přepnutí  v dolní části panelu 3D a vyberte možnost 3D základní rovina.

Zobrazení nebo skrytí vodítek světla

Zobrazení obrysu vybraného materiálu nebo mřížky v okně dokumentu

Když vyberete materiály nebo mřížky v panelu, v okně dokumentu se zobrazí barevný obrys, který vám pomůže určit aktuální položku.

Nastavení 3D scény

Nastavení 3D scény slouží ke změně režimů vykreslení, výběru textury, na kterou se bude malovat, nebo k vytvoření průřezů. Chcete-li získat přístup k nastavení scény, klepněte v panelu 3D na tlačítko Scéna  a pak v horní části panelu vyberte položku Scéna.

Určuje přednastavení vykreslení modelu. Chcete-li si volby přizpůsobit, klikněte na tlačítko Upravit.

Vyberte nastavení, které nabízí nejlepší kvalitu zobrazení při dobrém výkonu:

Vykresluje pomocí rozhraní OpenGL s použitím GPU na grafické kartě a poskytuje výsledky vysoké kvality, jimž ale chybí detailní odrazy a stíny. U většiny počítačů je tato volba nejvhodnější pro úpravy.

Vykresluje pomocí procesoru na základní desce počítače s nízkou kvalitou odrazů a stínů. Pokud je počítač vybaven výkonnou grafickou kartou, volba Interaktivní může poskytnout rychlejší výsledky.

Tato volba je nejvhodnější pro konečný výstup, plně vykresluje odrazy a stíny.

Když malujete přímo na 3D model, pomocí této nabídky vyberete mapu textury, na kterou budete malovat. Viz 3D malování.

Nastavuje barvu globálního okolního světla, které se zobrazuje na reflektivních površích. Tato barva a okolní barvy některých materiálů se vzájemně ovlivňují. Viz Nastavení 3D materiálů.

Tato volba slouží k vytvoření planárního průřezu, který může protínat model ve zvoleném úhlu. Umožňuje provést řez modelem a zobrazit jeho vnitřní obsah. Viz Zobrazování průřezů.

Zobrazování průřezů

Průřezy 3D modelu můžete zobrazovat pomocí protnutí modelu neviditelnou rovinou, která prochází modelem pod libovolným úhlem a umožní zobrazit obsah pouze na jedné straně této roviny.

Aplikování různých režimů vykreslení na jednotlivé průřezy

Chcete-li zkombinovat různá zobrazení jednoho 3D modelu, například Drátový model a Hladký, můžete použít pro každou stranu průřezu různá nastavení.

Nastavení 3D mřížky

Každá mřížka v 3D modelu se v horní části panelu 3D objeví na samostatném řádku. Výběrem mřížky získáte přístup k nastavením a informacím o mřížce v dolní části panelu 3D.

Mezi tyto informace patří počet materiálů a textur, které jsou na mřížku aplikovány, i počet vrcholů a ploch, které obsahuje. Můžete také nastavit následující možnosti zobrazení mřížky:

Ovlivňuje, zda vybraná mřížka zobrazí na svém povrchu stíny jiných mřížek.

Ovlivňuje, zda vybraná mřížka vrhá stíny na povrchy jiných mřížek.

Tato volba sice skryje mřížku, ale zobrazí jakékoli stíny na jejím povrchu.

Ovlivňuje měkkost stínů vržených vybranou mřížkou. Nastavení je zvláště užitečné při prolnutí 3D objektů s vrstvami pod nimi.

Zobrazení nebo skrytí mřížky

Práce s jednotlivými mřížkami

Nástroje pro polohu mřížky slouží k přemístění, otáčení nebo změně velikosti vybrané mřížky, aniž by došlo k přemístění celého modelu. Nástroje pro polohu fungují stejným způsobem jako hlavní nástroje pro 3D polohu v panelu nástrojů. Informace o jednotlivých nástrojích viz Přemístění, otočení nebo změna velikosti 3D modelu.

Nastavení 3D materiálů

Horní část panelu 3D obsahuje materiály, které jsou v 3D souboru použity. K vytvoření celkového vzhledu modelu lze použít jeden nebo více materiálů. Pokud model obsahuje více mřížek, může být s každou mřížkou spojený určitý materiál. Model je také možné vytvořit z jedné mřížky, pak ale použijte v jednotlivých oblastech různé materiály.

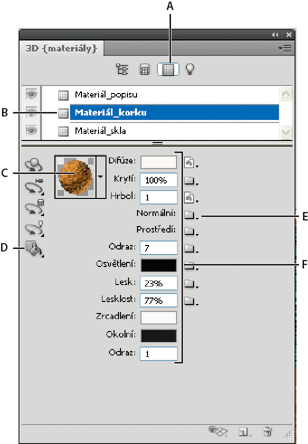

Dolní část panelu 3D zobrazuje pro materiál vybraný v horní části příslušné mapy textur, které tento materiál používá. Některé typy textur (například Difúze nebo Výstupky) obvykle potřebují 2D soubory, které poskytují určitou barvu nebo vzorek pro vytvoření požadované textury. Pro jiné typy textur pravděpodobně nebudou nutné samostatné 2D soubory. Hodnoty položek, jako je například Lesk, Lesklost, Krytí nebo Odraz, je možné nastavovat přímo zadáním hodnot.

Mapy textur používané materiálem se zobrazí jako položka Textury na panelu Vrstvy, kde jsou seskupeny podle kategorií map textur.

Barva materiálu. Mapu difúze může tvořit plná barva nebo jakýkoli 2D obsah. Pokud se rozhodnete, že odstraníte mapu textury difúze, nastavuje hodnota vzorku barvy difúze barvu difúze. Mapu difúze můžete také vytvořit malováním přímo na model. Viz 3D malování.

Zvyšuje nebo snižuje krytí materiálu (v rozmezí 0–100 %). Krytí lze ovládat pomocí mapy textury nebo miniaturního jezdce. Krytí materiálu se řídí hodnotami stupňů šedi mapy textury. Hodnoty bílé vytváří úplné krytí a hodnoty černé úplnou průhlednost.

Vytváří na povrchu materiálu výstupky, aniž by docházelo ke změně základní mřížky. Mapa výstupků je obraz ve stupních šedi, ve kterém tvoří světlejší hodnoty zvýšené oblasti povrchu a tmavší hodnoty rovnější oblasti. Můžete vytvořit nebo načíst soubor mapy výstupků, nebo můžete soubor mapy výstupků vytvořit automaticky malováním na model. Viz 3D malování.

Pole Výstupky zvyšuje nebo snižuje hrbolatost. Toto pole je aktivní pouze tehdy, pokud existuje mapa výstupků. Velikost výstupků zvýšíte nebo snížíte zadáním čísla do tohoto pole nebo pomocí miniaturního jezdce.

Obdobně jako textura mapy výstupků i normální mapa zvyšuje detaily povrchu. Na rozdíl od mapy struktury textury, která je založena na jednokanálovém obrazu ve stupních šedi, je normální mapa založena na vícekanálovém obrazu (RGB). Hodnoty jednotlivých kanálů barev představují složky x, y a z normály na povrchu modelu. Normální mapa může sloužit k vyhlazení povrchu u mřížek s nízkým počtem mnohoúhelníků.

Ukládá obraz prostředí, které 3D model obklopuje. Mapy prostředí jsou aplikovány jako sférická panoramata. Obsah mapy prostředí je zobrazován v reflektivních oblastech modelu.

Zvyšuje zrcadlení jiných objektů na povrchu materiálu ve 3D scéně a na mapě prostředí.

Definuje barvu, která ke svému zobrazení nepotřebuje osvětlení. Vytváří dojem, že je 3D objekt osvětlen zevnitř.

Definuje množství zdrojového světla, které se od povrchu odráží zpět k pozorovateli. Lesk můžete upravit zadáním hodnoty do tohoto pole nebo pomocí miniaturního jezdce. Pokud vytvoříte samostatnou mapu lesku, ovládá lesk materiálu intenzita barev v této mapě. Černé oblasti vytváří plný lesk, bílé oblasti lesk úplně odstraňují a střední hodnoty snižují míru světel.

Definuje rozptyl odraženého světla, které generuje nastavení Lesk. Malá lesklost (vysoký rozptyl) vytváří zřetelnější a méně zaostřené světlo. Velká lesklost (nízký rozptyl) vytváří méně zřetelné osvětlení a jasnější a ostřejší světla.

Barva, která se zobrazuje u vlastností zrcadlení (jako jsou například lesk a lesklost).

Nastavuje barvu okolního světla, které se zobrazuje na reflektivních površích. Tato barva a globální okolní barva pro celou scénu se vzájemně ovlivňují. Viz Nastavení 3D scény.

Nastavuje index lomu v případě, že je položka scény Kvalita nastavena na hodnotu Sledovaný paprsek a v položce 3D > dialogové okno Nastavení vykreslení je vybrána možnost Lom světla. Lom světla je změna směru světla, ke které dochází na rozhraní dvou prostředí (jako je vzduch a voda), která mají odlišný index lomu. Výchozí hodnota pro nové materiály je 1,0 (přibližná hodnota indexu lomu vzduchu).

Vzorkování a aplikace materiálů přímo na objekty

Nástroj 3D umístění materiálu funguje podobně jako tradiční nástroj Plechovka barvy umožňující vzorkování materiálů a aplikování materiálů přímo na 3D objekty.

Výběr materiálů přímo na objektech

Aplikace, uložení nebo načtení přednastavení materiálů

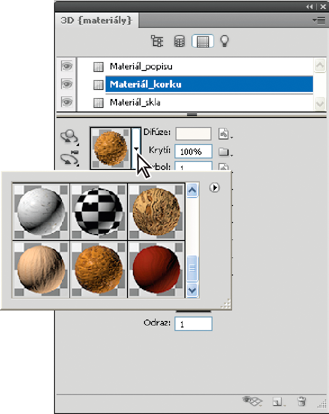

Přednastavení materiálů umožňují rychlou aplikaci skupin nastavení textur. Výchozí přednastavení nabízí různé materiály, jako například ocel, tkaninu a dřevo.

Vytvoření mapy textury

Načtení mapy textury

Pro jakýkoli z devíti dostupných typů map textur můžete načíst existující 2D soubor textury.

Vytvoření mapy textury výstupků

Mapa textury výstupků vyplněná neutrálními hodnotami ve stupních šedi poskytuje širší rozsah při malování na mapu.

Je vytvořena mapa textury výstupků, která se přidá do seznamu souborů map textur v panelu Materiály. Objeví se také jako textura v panelu Vrstvy.

Otevření mapy textury za účelem úprav

Odstranění mapy textury

Úprava vlastností textury

Mapa textury je aplikována na určitou oblast povrchu modelu podle toho, jaké má nastavené parametry mapování UV. Chcete-li v případě potřeby vylepšit způsob mapování textury na model, můžete nastavit měřítko a posun UV.

Nastavení 3D světel

3D světla osvětlují modely z různých úhlů a dodávají jim tak realistickou hloubku a stíny.

Přidání nebo odstranění jednotlivých světel

Nastavení vlastností světla

Umístění světel

Přidání vodítek světla

Vodítka světla poskytují prostorové referenční body pro vaše nastavení. Tato vodítka odráží typ, úhel a zeslabení konkrétního světla. Bodová světla jsou zobrazena jako koule, světlomety jako kužel a neohraničená světla jako přímka.

Uložení, nahrazení a přidání skupin světel

Chcete-li uchovávat skupiny světel pro pozdější použití, uložte je jako přednastavení. Chcete-li toto přednastavení zahrnout do jiných projektů, přidejte je ke stávajícím světlům nebo jím stávající světla nahraďte.
