חיבור וחיתוך מהיר של נתיבים

איור הדוגמה שלנו נוצר בעזרת הכלי Pencil, ויש בו נתיבים רבים שיש לחבר ביניהם. כמה מאותם נתיבים צריכים להתחבר במקום שהם מצטלבים, בעוד שאחרים יש ביניהם מרווחים שיש לסגור כדי ליצור גרפיקה עם מראה נקי.

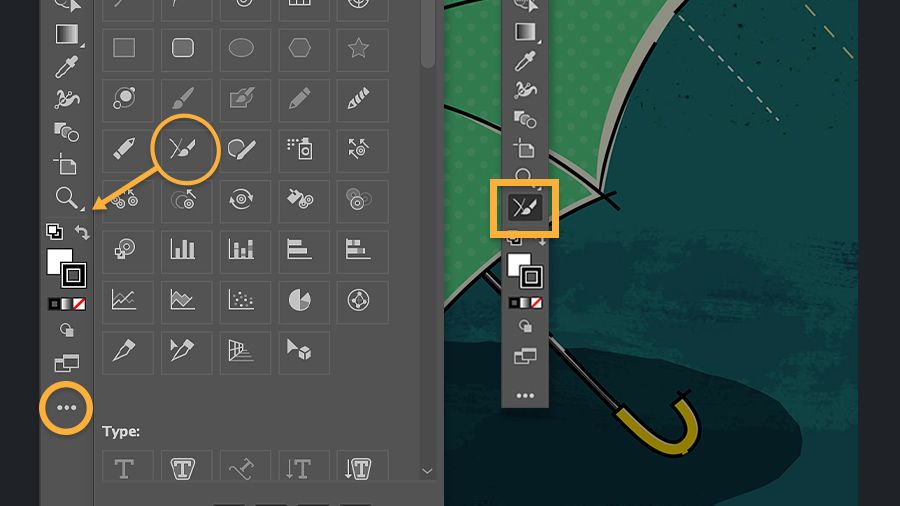

קודם יש להוסיף את הכלי Join לסרגל הכלים Basic. יש ללחוץ על הסמל Edit Toolbar (שלש נקודות) בתחתית סרגל הכלים Basic. מופיעה המגירה All Tools, שמכילה את כל הכלים שיש ב-Illustrator.

כדי להוסיף את הכלי Join, ניתן לגרור אותו לכל מקום שעל סרגל הכלים, או לגרור אותו על קבוצת כלים כדי שיישב שם. בינתיים נגרור אותו לתחתית סרגל הכלים.

עצה: כדי להסיר כלי יש לגרור אותו מתוך סרגל הכלים למקום כלשהו במגירה All Tools. ניתן גם לבחור Reset בתפריט האפשרויות של המגירה.

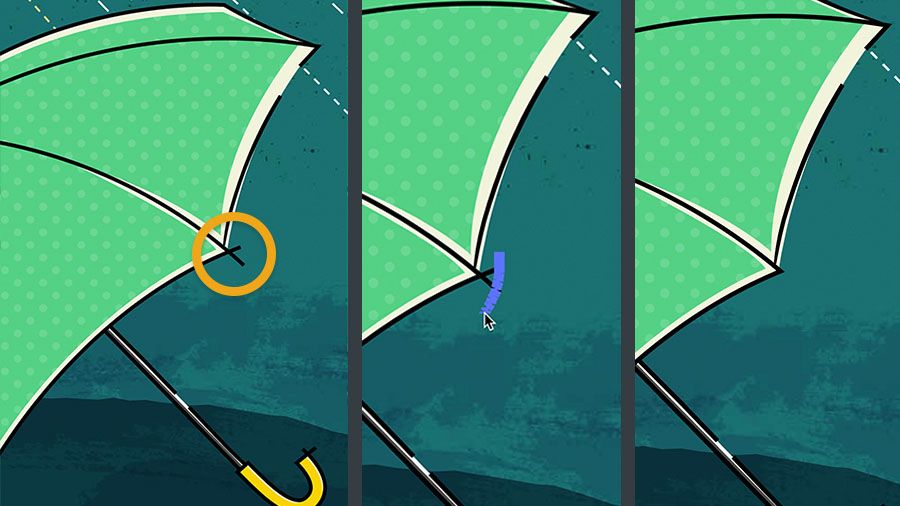

בקובץ התרגול יש שני אזורים בגרפיקה שיש בהם שני נתיבים מצטלבים אחד מעל השני. יש לאתר את האזור המוצג, ואז לגרור מעל החלקים המיותרים של הנתיבים. לאחר שחרור העכבר, שני הנתבים יתחברו במקום ההצטלבות שלהם לנתיב שלם אחד, בלי החלקים המיותרים.

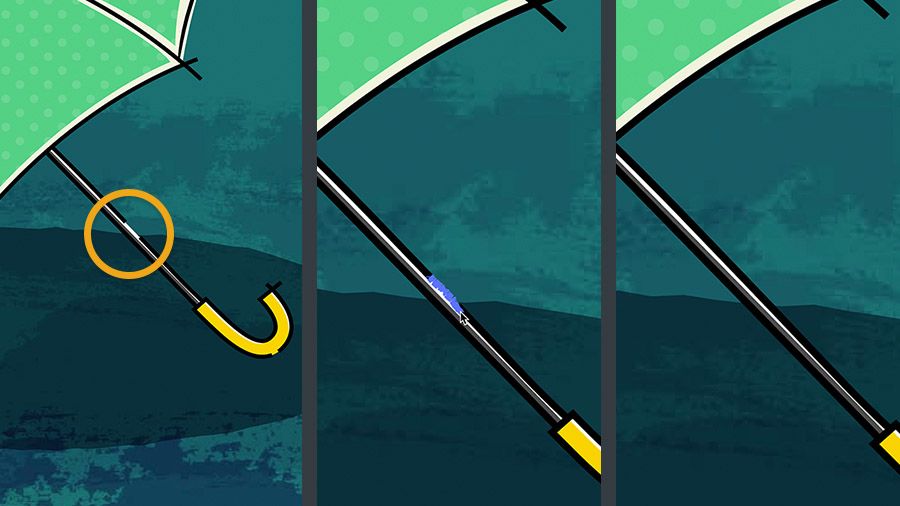

יש לאתר בגרפיקה את המקום שמוצג, שיש בו מרווח קטן בין שני נתיבים. יש להגדיל את התצוגה בעזרת הכלי Zoom לפני שמחברים את הקווים. יש לבחור את הכלי Join ולצייר קו שיחבר בין שני הנתיבים.

ייתכן שהבחנת באזורים אחרים בגרפיקה שבהם צריך לחבר בין נתיבים או לחתוך מהם. כדאי לתרגל בעזרת הכלי Join את ניקוי האיור.

הולך לך מצוין! כעת באפשרותך לצייר ולערוך רישומים מהירים משלך בלי להזיע.
