Gestion et animation de tracés de forme et de masques

Découvrez différentes façons d'animer les tracés de forme et de masque à l'aide d'images clés dans Adobe After Effects.

Vous animez les tracés de masque et les tracés de forme de la même manière que vous animez d'autres propriétés: définissez des images-clés pour la propriété Tracé de masque ou Tracé, définissez des tracés à chaque image-clé, et After Effects interpolera entre ces valeurs spécifiées.

Le « rotoscoping » (communément appelé roto) consiste à dessiner ou peindre sur les images d'un film, en utilisant les éléments visuels du film comme référence. Effectuer un tracé autour d’un objet dans un film et utiliser ce tracé comme masque pour séparer l’objet de son arrière-plan représente une forme simple de rotoscopie. Cela vous permet de travailler séparément avec l’objet et l’arrière-plan et, partant, d’appliquer à l’objet des effets différents de son arrière-plan, voire de remplacer l’arrière-plan.

Dans After Effects, la rotoscopie consiste essentiellement à dessiner des masques, à animer le tracé du masque, puis à utiliser ces masques pour définir un cache. Bien d’autres tâches et techniques rendent cette tâche encore plus aisée ; citons, par exemple, l’application du suivi de cible sur l’objet avant de dessiner des masques, puis l’utilisation des données de suivi de cible pour faire en sorte que le masque ou le cache suive automatiquement l’objet.

Conseils relatifs à la rotoscopie

• Immédiatement après avoir commencé à dessiner le masque, appuyez sur les touches Alt + Maj + C (Windows) ou Option + Maj + C (Mac OS) pour activer la génération automatique d’images clés et définir une image clé. Cela vous évitera de modifier un masque, image par image, pour vous rendre compte, après quelques minutes (voire plus), que vous avez perdu tout le travail effectué sur les images précédentes parce que vous avez oublié d’appuyer sur le chronomètre pour animer le tracé du masque.
• Dessinez vos masques sur un calque blanc uni avec son commutateur Vidéo désactivé, au-dessus du calque de séquence (verrouillé). Vous vous mettez ainsi à l’abri d’un déplacement accidentel du calque de métrage lors de la manipulation du masque. De plus, l’application de données de suivi au masque s’en trouve sensiblement facilitée. (Les données de suivi sont appliquées au calque uni invisible dans lequel figure le masque.) Cela signifie également que les images de prévisualisation mises en cache sont conservées lorsque vous manipulez le masque.
• Activez la préférence Conserver un nombre constant de vertex.
• Dans la mesure du possible, transformez (rotation, mise à l'échelle, déplacement) l'ensemble du masque ou un sous-ensemble des sommets du masque au lieu de déplacer les vertex individuellement. Non seulement cela garantit une efficacité accrue, mais cela permet d’éviter le bruit induit par un mouvement incohérent entre les images.
• Le suivi manuel des mouvements suivi des animations prend moins de temps que le rotoscoping manuel. Plus vous vous appliquerez à obtenir des données de suivi de qualité pour les différentes parties de votre scène ou objet, moins vous perdrez de temps à dessiner et ajuster les masques
• Utilisez la fonction Contour progressif de masque à largeur variable afin de mieux contrôler le contour progressif des objets.

Afficher les tracés de masque et des formes

• Pour afficher les tracés de masque des calques sélectionnés dans le panneau Montage, appuyez sur M.
• Pour afficher les masques ou les formes sélectionnés dans le panneau Montage, appuyez sur SS (appuyez deux fois sur la touche S).
• Pour afficher les tracés de masque et de forme dans le panneau Composition, sélectionnez le bouton Activer/désactiver la visibilité des tracés de masque et de forme situé au bas du panneau Composition.
• Pour afficher les tracés des masques dans le panneau Calque, sélectionnez Masques dans le menu Affichage du panneau Calque.
• Pour masquer un tracé de masque tout en affichant les autres, verrouillez le masque en sélectionnant son icône Verrouiller dans le panneau Montage, puis sélectionnez Calque > Masque > Masquer les masques verrouillés.
• Pour isoler les masques sélectionnés et masquer les autres, sélectionnez Calque > Masque > Verrouiller les autres masques, puis choisissez Calque > Masque Masquer les masques verrouillés.

Sélectionner des tracés de forme, des formes et des groupes de formes

Vous pouvez sélectionner des calques de forme et leurs composants à l’un des quatre niveaux de sélection, également appelés modes de sélection:

Le calque de forme complet est sélectionné. Les transformations s'appliquent aux propriétés de transformation du calque dans le groupe de propriétés Transformer, qui se trouve au même niveau que le groupe de propriétés Contenu.

Un groupe de formes complet est sélectionné. Les transformations s'appliquent aux propriétés de transformation du groupe, dans le groupe de propriétés Transformer du groupe de formes dans le panneau Montage.

Plusieurs sommets d’un ou de plusieurs tracés de Bézier sont sélectionnés. Un cadre de transformation libre s'affiche autour des sommets dans le panneau Composition. En agissant sur ce cadre, vous pouvez déplacer plusieurs sommets avec une seule transformation. Les transformations s'appliquent aux sommets eux-mêmes, qui sont contenus dans la propriété Tracé du panneau Montage.

Seuls les sommets sont sélectionnés. Avec ce mode, vous pouvez réaliser des opérations d’édition du tracé, comme l’ajout de vertex à un tracé et le déplacement de vertex individuels

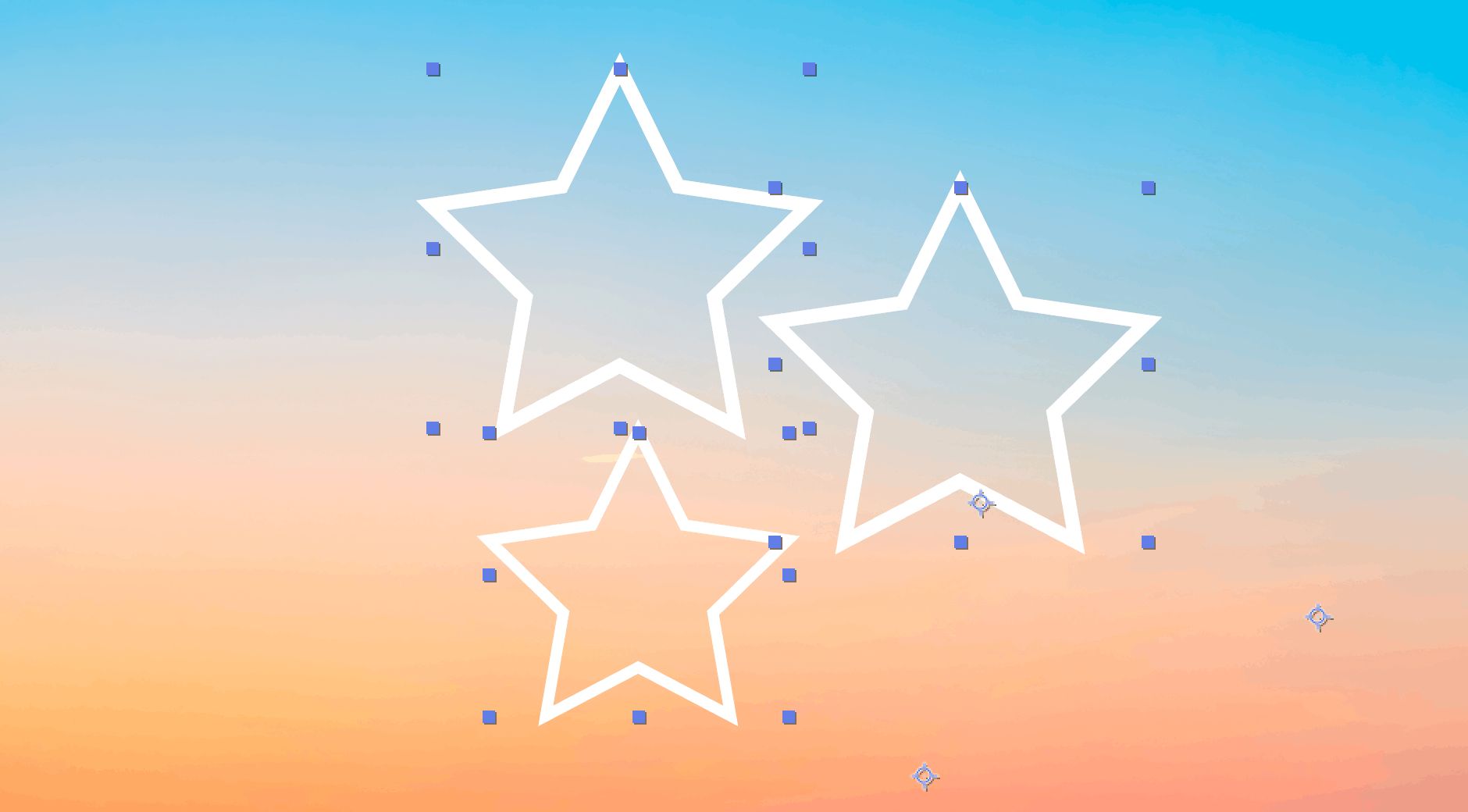

Modes de sélection des formes situées sur des calques de forme

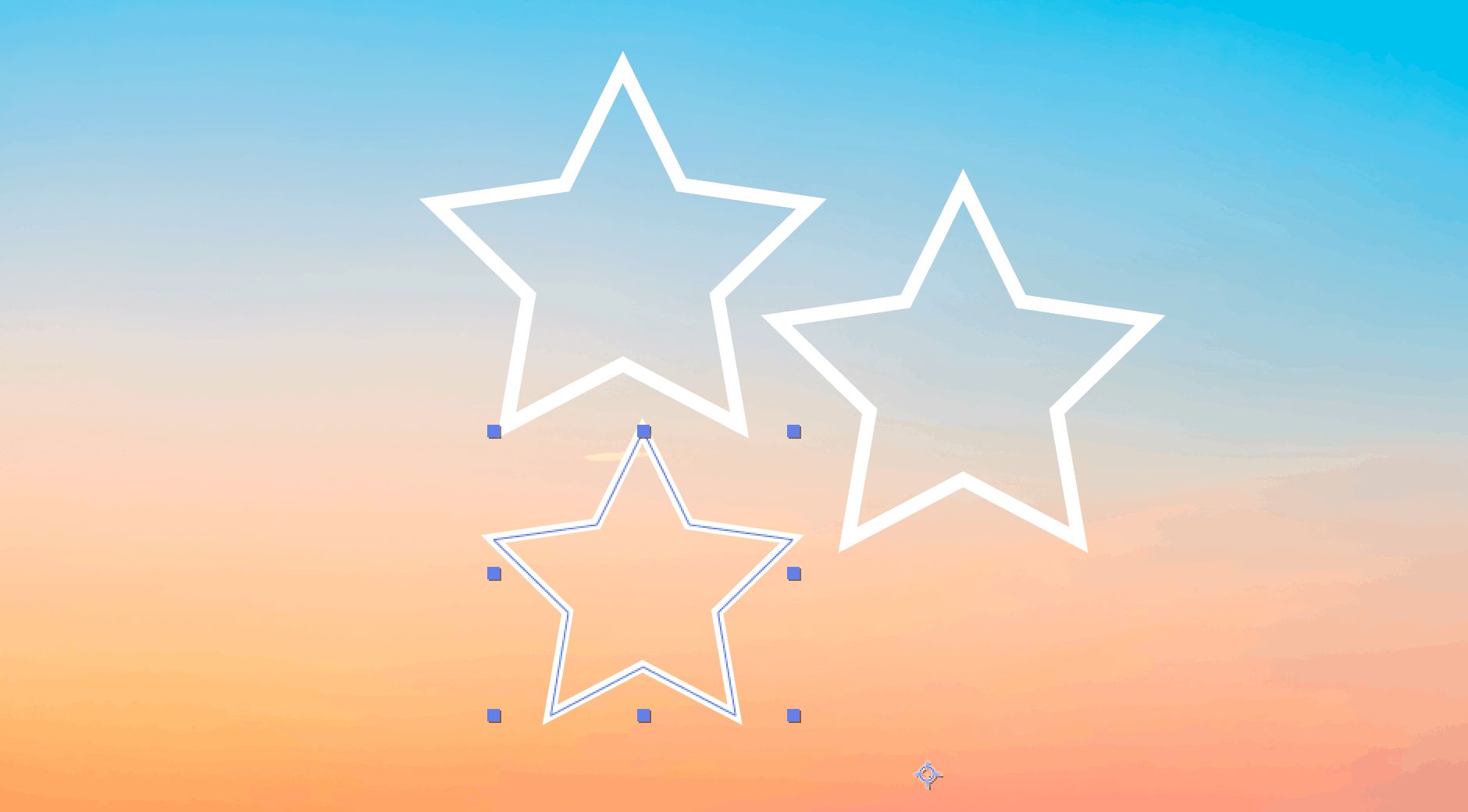

Sélection d’un calque de forme

• Sélectionnez le nom du calque ou la barre de durée du calque dans le panneau Montage.
• À l'aide de l'outil Sélection, cliquez à l'intérieur des limites du calque dans le panneau Composition.
• Pour désélectionner toutes les formes d’un calque en laissant le calque de forme sélectionné, cliquez à l’intérieur des limites du calque, mais à l’extérieur de tous les tracés de forme.

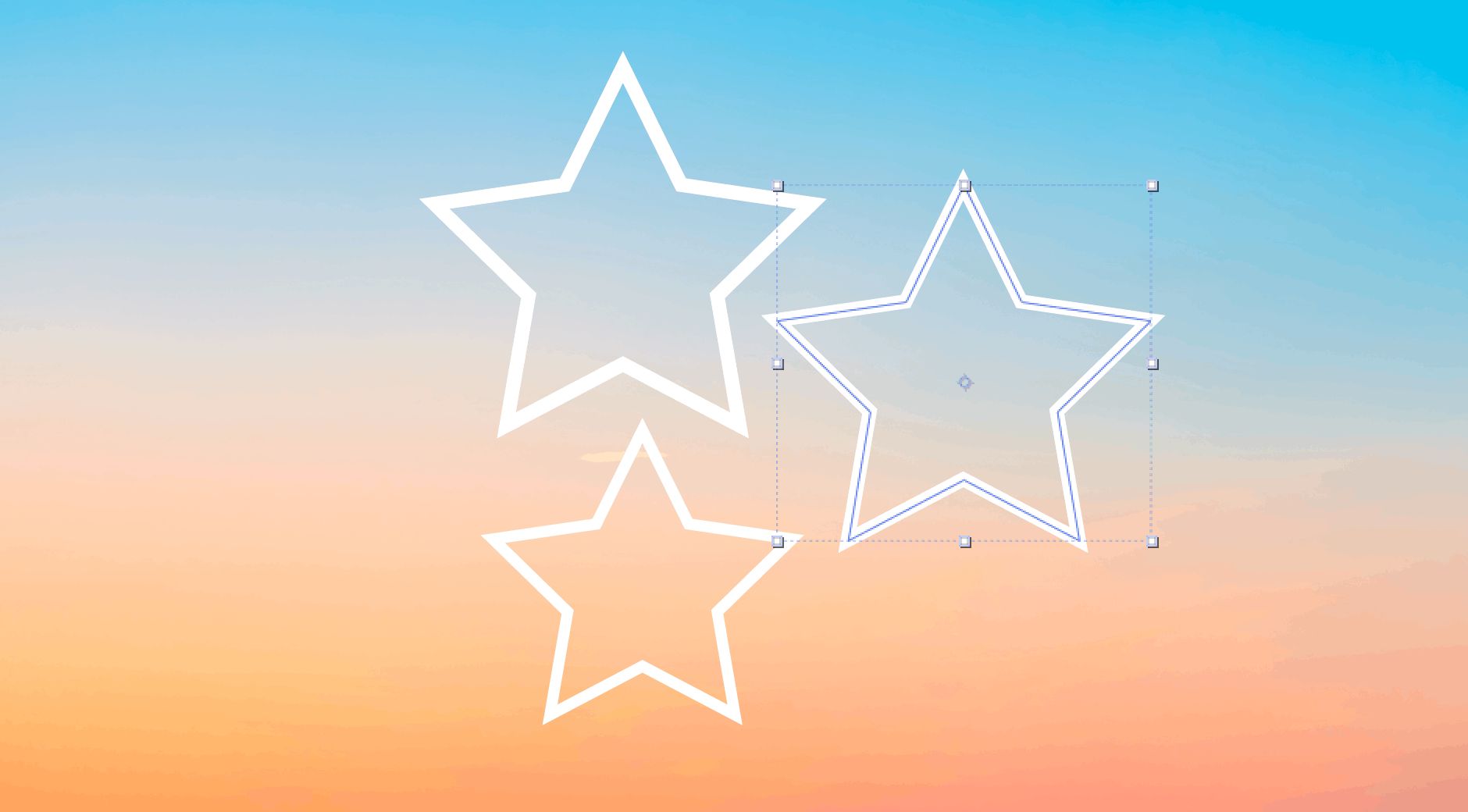

Sélectionner un groupe de formes en mode de sélection de groupe

• À l'aide de l'outil Sélection, double-cliquez sur un membre du groupe dans le panneau Composition. A chaque double-clic, vous atteignez un niveau inférieur dans la hiérarchie du groupe.
• Pour activer l'outil Sélection directe , maintenez la touche Ctrl (Windows) ou Command (macOS) enfoncée tout en sélectionnant l'outil Sélection. Sélectionnez une forme dans le panneau Composition à l'aide de l'outil Sélection directe pour sélectionner directement le groupe de cette forme, quel que soit son niveau d'imbrication dans la hiérarchie des groupes.
• Pour sélectionner un groupe contenu dans le même groupe que le groupe déjà sélectionné, cliquez sur le groupe qui vous intéresse.
• Pour ajouter un groupe à une sélection, cliquez dessus tout en appuyant sur Maj. Vous pouvez combiner la touche Shift avec un double-clic et l'outil Sélection directe pour ajouter des groupes plus profondément imbriqués à la sélection.

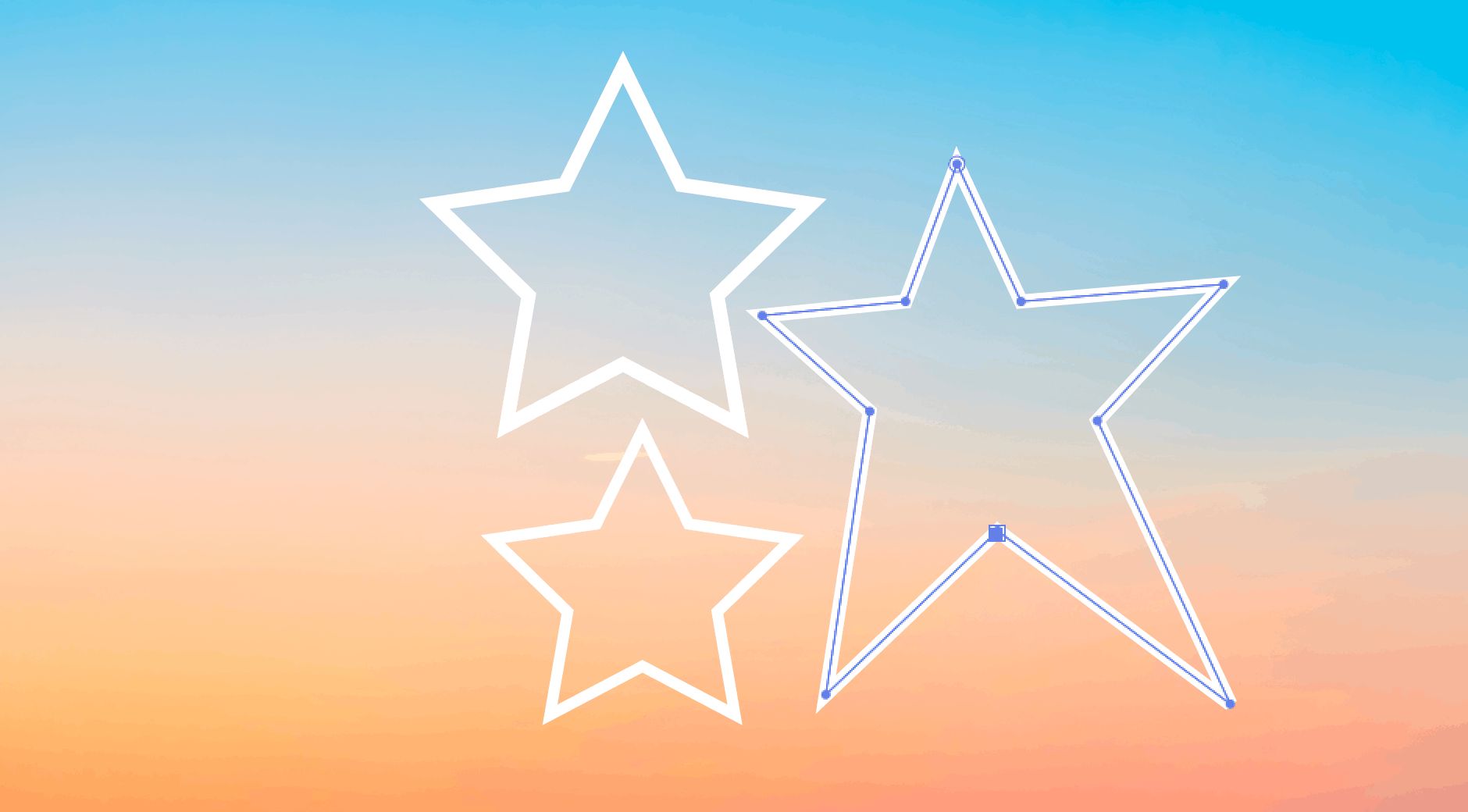

Sélectionner des tracés et des sommets en mode d’édition du tracé

• Pour sélectionner un vertex, sélectionnez-le à l'aide de l'outil Sélection. Pour ajouter des sommets à la sélection, maintenez la touche Maj enfoncée et cliquez sur les sommets.
• Pour sélectionner un segment de tracé, sélectionnez le segment à l'aide de l'outil Sélection. Pour ajouter des segments à la sélection, maintenez la touche Maj enfoncée et cliquez sur les segments.
• Pour sélectionner un tracé entier, cliquez sur Alt (Windows) ou Option -cliquez (macOS) sur un segment ou un sommet du tracé à l'aide de l'outil Sélection, ou sélectionnez n'importe quelle partie du tracé et appuyez sur Ctrl+A (Windows) ou Command+A (macOS).
• Pour sélectionner des vertex par glissement, sélectionnez un tracé ou une partie d'un tracé pour passer en mode d'édition de tracé, puis faites glisser l'outil de sélection par cadre pour tracer un cadre de sélection autour des sommets à sélectionner. Pour ajouter des sommets à la sélection, maintenez la touche Maj enfoncée tout en dessinant des cadres de sélection supplémentaires.

Sélectionner tous les points d’un tracé et activer le mode de transformation libre

• Cliquez deux fois sur un segment de tracé en mode d’édition du tracé ou en mode de sélection de groupe dans le cas d’une forme simple.
• Sélectionnez la propriété Tracé dans le panneau Montage et appuyez sur Ctrl+T (Windows) ou Command+T (macOS).

Sélection de masques, segments et sommets

Contrairement aux calques, les masques peuvent avoir plusieurs niveaux de sélection. Vous pouvez sélectionner un masque sous la forme d’un tracé complet, ce qui convient dans le cas du déplacement ou du redimensionnement d’un masque. Cependant, si vous souhaitez modifier le tracé d’un masque, vous devez sélectionner au moins un point sur le masque. Les points sélectionnés apparaissent pleins et les points non sélectionnés apparaissent vides.

Sélectionner ou désélectionner des masques dans le panneau Calque ou Composition

• Pour sélectionner un sommet sur un masque, sélectionnez le sommet à l'aide de l'outil Sélection . Pour ajouter des sommets à la sélection, cliquez dessus tout en maintenant la touche Maj enfoncée.
• Pour sélectionner un segment de masque, sélectionnez le segment à l'aide de l'outil Sélection. Pour ajouter des segments à la sélection, cliquez dessus tout en maintenant la touche Maj enfoncée.
• Pour sélectionner un masque entier, cliquez sur un segment, un sommet ou une poignée du masque avec l'outil Sélection tout en appuyant sur la touche Alt (Windows) ou Option (macOS), ou sélectionnez n'importe quelle partie du masque et sélectionnez Modifier > Tout sélectionner ou appuyez sur Ctrl+A (Windows) ou Command+A (macOS). Pour ajouter des masques à la sélection, cliquez dessus tout en appuyant sur Alt+Maj (Windows) ou Option+Maj (macOS).
• Pour sélectionner des masques par glissement, sélectionnez un masque ou une partie d'un masque pour passer en mode d'édition de masque, puis faites glisser l'outil Sélection pour dessiner un cadre de sélection autour des sommets ou des masques que vous souhaitez sélectionner. Pour ajouter des masques ou des sommets à la sélection, maintenez la touche Maj enfoncée tout en dessinant des cadres de sélection supplémentaires.
• Pour sélectionner tous les masques d'un calque, sélectionnez un masque sur le calque, puis sélectionnez Modifier > Tout sélectionner ou appuyez sur Ctrl+A (Windows) ou Command+A (macOS).
• Pour désélectionner tous les masques, appuyez sur Ctrl+Maj+A (Windows) ou Command+Maj+A (macOS).
• Pour sélectionner un masque adjacent sur un calque, appuyez sur Alt+accent grave (`) (Windows) ou Option+accent grave (`) (macOS) pour sélectionner le masque suivant, ou Maj+Alt+accent grave (`) (Windows) ou Maj+Option+accent grave (`) (macOS) pour sélectionner le masque précédent.
• Pour désélectionner un masque, cliquez sur un point quelconque en dehors du masque.
• Pour supprimer un sommet ou un segment d'une sélection, cliquez sur le sommet ou le segment tout en maintenant la touche Maj enfoncée.

Sélectionner des masques dans le panneau Montage

Verrouiller ou déverrouiller des masques

Le verrouillage d'un masque vous empêche de le sélectionner dans les panneaux Montage, Composition et Calque, ou de le définir comme cible dans le panneau Calque. Utilisez cette fonctionnalité si vous voulez éviter toute modification indésirable du masque.

Déplacer des sommets en mode de transformation libre

Vous pouvez redimensionner et faire pivoter un masque ou un tracé de forme entier (ou des sommets sélectionnés dans un ou plusieurs tracés) à l'aide de la commande Points de transformation manuelle. Lorsque vous utilisez cette commande, un cadre de sélection de transformation libre entoure les sommets sélectionnés et un point d’ancrage s’affiche au centre du cadre. Ce point représente le point d’ancrage de la transformation en cours. Vous pouvez mettre à l’échelle et faire pivoter les sommets sélectionnés en faisant glisser le cadre de sélection ou ses poignées. Vous pouvez également modifier le point de référence à partir duquel les sommets pivotent ou sont mis à l’échelle en déplaçant le point d’ancrage du cadre de sélection. Les poignées et le point d’ancrage du cadre de sélection générés par la commande Points de transformation libre sont complètement indépendants de ceux du calque.

Convertir un tracé de Bézier manuel en RotoBézier et inversement

Vous pouvez convertir n'importe quel tracé de masque Bézier manuel ou tracé de forme Bézier manuel en un tracé RotoBezier. Si le tracé Bézier manuel comporte des poignées de direction qui ont été ajustées, cette conversion modifie la forme du tracé, car After Effects calcule automatiquement la courbure des segments RotoBezier.

La conversion d'un tracé RotoBezier en tracé Bézier manuel ne modifie pas la forme du tracé.

Modifier un tracé de masque ou un tracé de forme de Bézier

Vous pouvez modifier le tracé d'un masque Bézier à l'aide de l'outil Sélection et des outils Plume dans le panneau Calque ou Composition. Vous pouvez modifier le tracé d'une forme Bézier à l'aide de l'outil Sélection et des outils plume dans le panneau Composition.

Les outils plume – Ajouter un sommet, Supprimer un sommet et Convertir un sommet – sont regroupés avec l'outil plume dans le panneau Outils. Pour afficher ces outils dans le panneau Outils, sélectionnez et maintenez enfoncé l'outil plume dans le panneau Outils.

Lorsque vous modifiez un tracé, cliquez uniquement sur des sommets ou segments existants; sinon, vous risquez de créer un nouveau tracé.

Déplacement, ajout ou suppression d’un sommet

Modifier un segment de tracé

Basculer entre un sommet en point d’inflexion et un sommet en point d’angle

Modifier la tension d’un masque RotoBézier

Modification d’un tracé de masque à l’aide de valeurs numériques

Désigner le premier sommet pour un tracé de Bézier

Pour animer un tracé, After Effects désigne le sommet le plus haut au niveau de la première image clé comme étant le premier sommet et attribue un numéro à chacun des sommets suivants par ordre croissant, en partant du premier sommet. After Effects attribue ensuite les mêmes numéros aux sommets correspondants dans toutes les autres images clés. After Effects interpole le mouvement de chaque sommet depuis sa position initiale dans une image clé jusqu’à la position du sommet portant le même numéro à l’image-clé suivante. A tout moment au cours d’une animation, vous pouvez désigner un autre sommet comme premier sommet. Cette action a pour effet d’entraîner la renumérotation des sommets du tracé par After Effects. La renumérotation des sommets modifie l’animation du tracé, car After Effects associe ensuite les nouveaux numéros des sommets aux anciens numéros des sommets correspondants toujours enregistrés dans les autres images clés.

Lorsque vous copiez un tracé fermé sur une trajectoire, le sommet désigné comme le premier sommet du tracé fermé fait office de début de trajectoire. Toutes les trajectoires sont des tracés ouverts.

Certaines opérations sur les tracés de forme, telles que Tracés de rognage, utilisent également le premier sommet comme entrée pour déterminer comment modifier le tracé.

Animer un tracé de masque à l’aide de la fonction Interpolation de masque avancée

L'interpolation intelligente des masques offre un niveau élevé de contrôle pour la création d'images clés de tracé de masque et d'animations fluides et réalistes. Après avoir sélectionné les images clés du masque à interpoler, Interpolation de masque adaptable crée des images clés intermédiaires en fonction des paramètres que vous avez définis. Le panneau Info affiche la progression de l'interpolation et le nombre d'images-clés créées.

Déplacer un masque ou un calque derrière un masque

Lorsque vous utilisez l'outil Déplacement arrière (point d'ancrage) dans le panneau Composition, After Effects effectue automatiquement deux réglages. Dans le panneau Calque, le masque est déplacé par rapport à son calque, et dans le panneau Composition, le calque est déplacé par rapport à la composition. L'exemple ci-dessous montre comment le calque est positionné par rapport à la composition dans le panneau Composition.

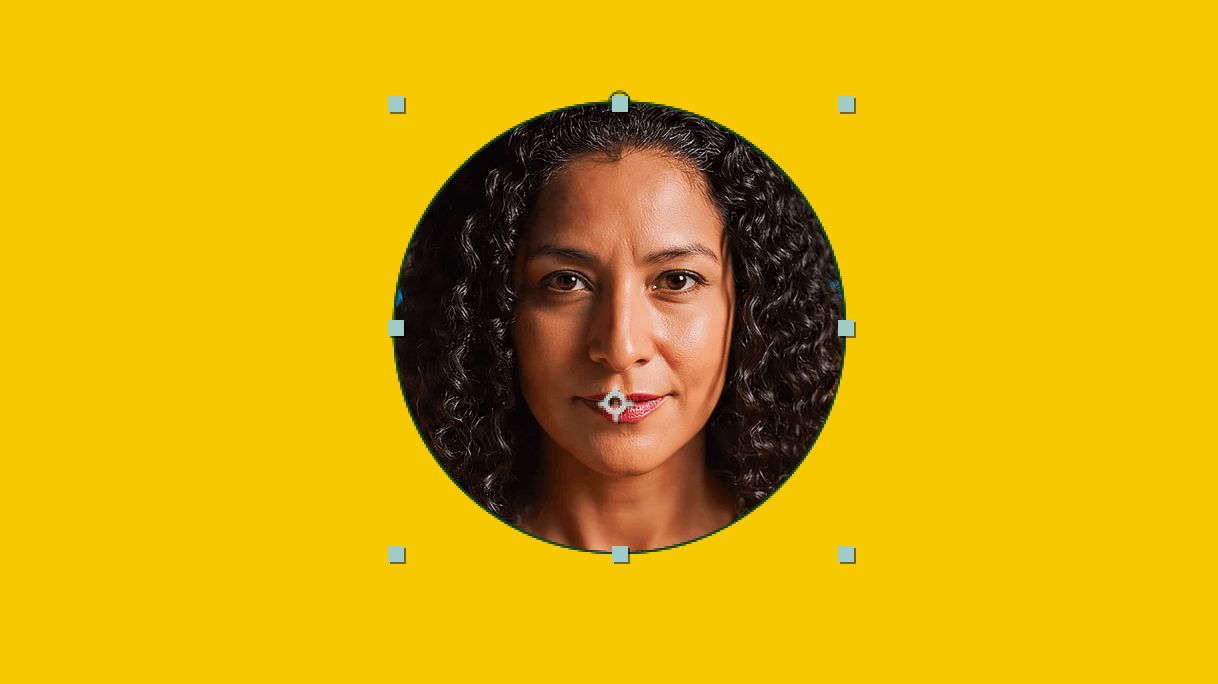

Déplacer un masque

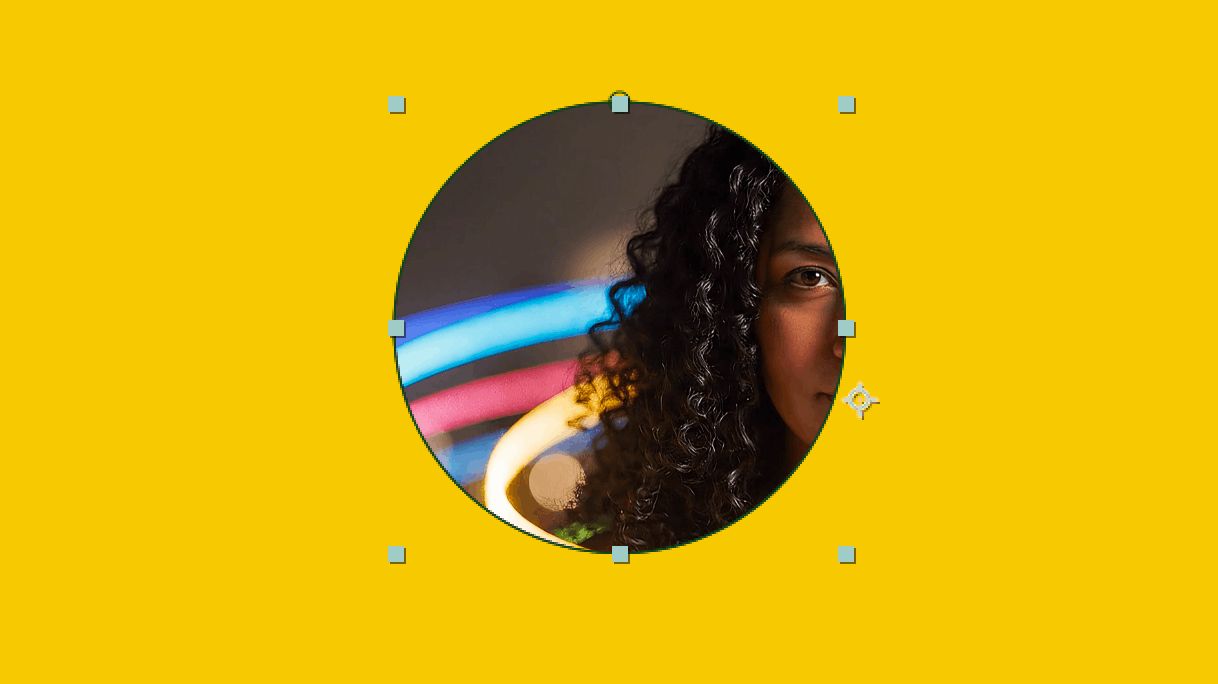

Déplacement d’un calque derrière son masque

Suivi de visage et suivi de masque

Vous pouvez utiliser le suiveur de masque pour transformer un masque afin qu'il suive le mouvement d'un ou plusieurs objets dans un film.

Vous pouvez également utiliser le suivi de masque pour détecter et suivre avec précision les visages humains.

Accès des expressions à des points de tracé sur les masques, les formes de Bézier et les contours

Vous pouvez utiliser des expressions pour lire et écrire les coordonnées x et y de points de tracé, ou de sommets, pour les éléments suivants:

• Masques de calque
• Formes de Bézier
• Coups de pinceau sur les effets Paint et Roto-pinceau et Amélioration des contours.

Les méthodes d’expression sont similaires à l’accès à des sommets de tracé via les scripts. La méthode d'expression est nommée points() au lieu de vertices() pour plus de familiarité.

Accéder aux méthodes d’expression

Pour accéder : aux méthodes d’expression, procédez comme suit:

Vous trouverez ci-dessous des exemples de méthodes d’expression des objets de tracé suivants:

• Tracés de masque de calque: layer("Dark Gray Solid 1").mask("Mask 1").path or .maskPath
• Tracés de forme de Bézier: layer("Shape Layer 1").content("Shape 1").content("Path 1").path
• Tracés de contour de l’effet Peinture: layer("Dark Gray Solid 1").effect("Paint").stroke("Brush 1").path
• Tracés de trait de l’effet Roto-pinceau et amélioration des contours: layer("Dark Gray Solid 1").effect("Roto Brush & Refine Edge").stroke("Foreground 1").path

Conseils pour utiliser ces méthodes d’expression:

• Les valeurs des points et des tangentes sont renvoyées sous la forme d’un ensemble de tableaux de paires de nombres [x, y] correspondant aux coordonnées des sommets. Les valeurs des coordonnées sont arrondies à quatre décimales.
• Les tableaux de points et de tangentes commencent par le premier sommet sur le tracé. Vous pouvez modifier le premier sommet des tracés de masque de calque et des tracés de forme Bézier à l'aide de la commande Calque > Masque et tracé de forme > Définir le premier sommet.
• Les coordonnées des points de tracé du masque de calque sont déterminées en fonction de l’origine du calque dans son coin supérieur gauche.
• Les coordonnées des points du tracé de forme Bézier sont relatives au point d'ancrage du groupe de formes du tracé. Par exemple, Transformer > Forme 1 > Point d'ancrage.
• Les coordonnées des points de tracé de l’effet Animer peinture sont relatives au début du contour ; le premier point étant [0,0].
• La méthode toComp(), ou d'autres méthodes de transformation d'espace de calque, peuvent être utiles pour convertir les coordonnées de différents calques en un espace commun ou simplement renvoyer les coordonnées par rapport à l'espace de composition.
• Étant donné que les tracés de forme de Bézier sont relatifs au point d’ancrage de leur groupe de formes local et non au calque, leurs valeurs peuvent être compensées depuis l’endroit où vous souhaitez qu’elles soient en réalité. Pour contourner ce problème, définissez toutes les propriétés Transformer du groupe de formes sur zéro. Gardez à l’esprit que la conversion d’une forme paramétrique en une forme de Bézier peut se répercuter sur la position du groupe de formes.
• La méthode createPath() peut recevoir des points, des tangentes et des méthodes isClosed du même tracé ou d'autres tracés. Vous pouvez transmettre ces méthodes sans les modifier pour dupliquer un tracé ou transformer les valeurs de points et de tangentes avant de les transmettre pour modifier ou animer le tracé.

Panneau Créer les nuls depuis les tracés

Créer des valeurs nulles à partir du tracés Le panneau ScriptUI vous permet de créer des animations intuitives pilotées par des expressions, sans avoir à écrire manuellement ces expressions. Vous pouvez relier directement différents tracés à des formes, des formes à des solides, etc. Le panneau Créer des valeurs nulles à partir des tracés utilise l'accès aux expressions aux points de tracé pour lier automatiquement les valeurs nulles, afin que vous n'ayez pas à écrire l'expression vous-même.

Le panneau crée des valeurs nulles pour chaque point sur un tracé de masque ou un tracé de forme de Bézier. Vous pouvez utiliser les boutons suivants du panneau pour déterminer le fonctionnement des valeurs nulles:

• Points Follow Nulls: Le bouton crée des valeurs nulles qui contrôlent la position des points du tracé. Les points de tracé sont liés à des valeurs nulles et vous pouvez animer ces dernières pour diriger les points.
• Points de suivi des nuls: Le bouton crée des nuls dont les positions sont contrôlées par les points du tracé. Les valeurs nulles sont liées à des points de tracé et vous pouvez animer ces derniers pour déplacer les valeurs nulles.
• Tracer un tracé: Le bouton crée un seul null qui suit le tracé. La position de la valeur nulle est liée aux coordonnées du tracé. La rotation de la valeur nulle est définie automatiquement pour suivre le tracé. Tracer un tracé contrôle le mouvement du null le long du tracé et détermine s'il effectue une boucle. Par défaut, les images-clés sont configurées pour suivre le tracé en 1 seconde, et la boucle est activée.

Utilisation du panneau
