Рисование и редактирование фигур

Узнайте, как создавать фигуры с помощью инструмента «Фигура» и как редактировать фигуры с помощью панели «Объединение фигур» в Illustrator на iPad.

Вы можете создавать различные простые фигуры с помощью инструмента «Фигура» и сложные фигуры с помощью панели Объединение фигур в Illustrator на iPad.

Рисование и редактирование фигур

Создание простых фигур


Прямоугольник

Нажмите инструмент Прямоугольник на панели инструментов. Проведите по холсту, чтобы нарисовать прямоугольник.

Круг

Дважды щелкните или нажмите и удерживайте группу инструментов Фигура, после чего выберите инструмент Круг. Проведите по холсту, чтобы нарисовать эллипс.

Треугольник

Дважды щелкните или нажмите и удерживайте инструмент Прямоугольник, после чего выберите инструмент Треугольник. Проведите по холсту, чтобы нарисовать треугольник. Чтобы создать многоугольник, проведите, изменяя количество сторон с помощью элементов управления на холсте.

Звезда

Дважды щелкните или нажмите и удерживайте инструмент Прямоугольник, после чего нажмите инструмент Звезда. Проведите по холсту, чтобы нарисовать объект в форме звезды. Звездный объект не меняется в реальном времени.

 Вы также можете использовать основной сенсорный ярлык или использовать «Быстрые направляющие» для создания идеального круга с помощью инструмента «Эллипс», квадрата — с помощью инструмента «Прямоугольник» и равностороннего треугольника — с помощью инструмента «Треугольник».

Редактирование фигур

При выборе прямоугольника или треугольника (многоугольника) на выбранной фигуре отображается угловая точка. Вы можете перетащить эту угловую точку, чтобы создать гладкие и изогнутые углы для выбранной фигуры.

Чтобы отредактировать фигуру, выберите фигуру с помощью инструмента Частичное выделение, а затем измените контур.

редактирование фигур
Создание скругленных углов

Объединение фигур

Панель Объединение фигур позволяет легко создавать сложные фигуры путем слияния и перекрытия областей контуров. Этот инструмент может использоваться для простых и составных контуров.

Illustrator интуитивно выделяет края и области выбранного объекта, которые могут сливаться для формирования новых фигур. Край представляет собой часть контура, которая не пересекается с другими контурами выбранного объекта. Область представляет собой замкнутую часть контура, ограниченную краями.

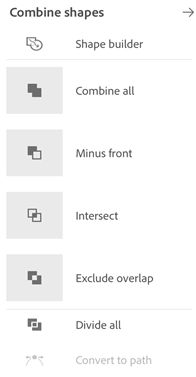

Чтобы открыть панель Объединение фигур, нажмите на панели задач и выберите один из следующих вариантов:

  • Объедините фигур для объединения контуров. Вы можете переключать параметры, не меняя при этом задействованные контуры. Для преобразования результатов в контуры выберите параметр Преобразовать в контур.
  • Объединить все: нажмите, чтобы объединить две или более фигур в одну.
  • Минус верхний: нажмите, чтобы удалить пересекающуюся часть верхней фигуры с нижней фигуры.
  • Пересечение: нажмите, чтобы оставить только пересекающуюся часть двух или более пересекающихся фигур.
  • Исключить пересечение: нажмите, чтобы исключить пересекающуюся часть двух пересекающихся фигур и оставить остальные их части.
  • Разделить все: разделите все объединенные вами фигуры обратно на отдельные фигуры.
  • Преобразовать в контур: преобразуйте фигуру в объект контура для дальнейшего редактирования.
  • Разделить все для разделения перекрывающихся контуров на независимые контуры. В отличие от параметров «Объединение фигур», этот параметр не отображает результаты в реальном времени.
Инструменты конструктора фигур
