Dibujo de formas y líneas básicas

  1. En la paleta Herramientas, realice uno de los pasos siguientes:
    • Para dibujar una línea o una forma, seleccione las herramientas Línea , Elipse , Rectángulo  o Polígono . (Mantenga pulsada la herramienta Rectángulo para seleccionar las herramientas Elipse o Polígono).

    • Para dibujar el marco de gráficos (vacío) de un marcador de posición, seleccione las herramientas Marco de elipse , Marco rectangular  o Marco poligonal  .

  2. Arrastre el puntero hacia la ventana del documento para crear el trazado o el marco.
    • Para realizar el dibujo desde el centro hacia fuera, mantenga pulsada la tecla Alt (Windows) o la tecla Opción (Mac OS).

    • Para restringir una línea a ángulos de 45° o la anchura y la altura de un trazado o marco a las mismas proporciones, mantenga pulsada Mayús mientras arrastra.

    • Para crear varias formas en una cuadrícula, pulse las teclas de flecha mientras mantiene pulsado el botón del ratón. Consulte Dibujo de varios objetos en forma de cuadrícula.

    • Para cambiar el número de lados de un polígono, comience a arrastrar, pulse la barra espaciadora y, a continuación, pulse las teclas de flecha abajo y arriba. Pulse las teclas de flecha izquierda y derecha para cambiar el margen de estrella. Pulse de nuevo la barra espaciadora para volver al modo cuadrícula.

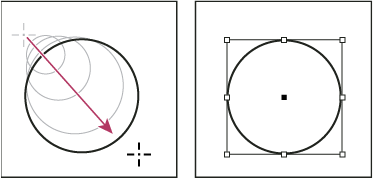

Arrastrar para crear un círculo básico
Arrastrar para crear un círculo básico

Nota:

en el gráfico anterior aparece un cuadro delimitador alrededor del trazado. Si ha activado recientemente la herramienta Selección , lo verá. Si la herramienta Selección directa  ha estado activa de forma más reciente aún, el trazado aparecerá con puntos de anclaje.

Dibujo de varios objetos en forma de cuadrícula

Al usar las herramientas de creación de marcos, como Rectángulo o Texto, puede crear una cuadrícula con marcos de igual espaciado con las teclas modificadoras.

  1. Seleccione una herramienta que le permita dibujar un marco.

  2. Empiece a arrastrar. Con el botón del ratón pulsado, realice una de estas acciones:

    • Pulse las teclas de flecha izquierda y derecha para cambiar el número de columnas. Pulse las teclas de flecha arriba y abajo para cambiar el número de filas.

    • Mantenga pulsado Ctrl (Windows) o Comando (Mac OS) y pulse las teclas de flecha para cambiar el espaciado entre los marcos.

  3. Suelte el botón del ratón.

Si desea utilizar las teclas de flecha para cambiar el número de lados o el margen de estrella al utilizar la herramienta Polígono, pulse la barra espaciadora al mismo tiempo que mantiene pulsado el botón del ratón.

Dibujo de la forma de un marcador de posición

La forma de un marcador de posición es una elipse, un rectángulo o un polígono que aparece en la ventana del documento con una X que indica que se debería sustituir por texto o una imagen posteriormente.

  1. En Herramientas, seleccione las herramientas Marco de elipse , Marco rectangular  o Marco poligonal  .
  2. Arrastre el puntero hacia la ventana del documento para crear el trazado o el marco. Mantenga pulsada la tecla Mayús para limitar el ancho y la altura del marco.

Nota:

Elija Objeto > Encaje > Opciones de encaje en marco para cambiar la cantidad de recorte, el punto de referencia y otras opciones de encaje del marco de un marcador de posición.

Especificar la configuración del polígono

  1. Si desea aplicar la configuración de polígono a las formas existentes, seleccione los polígonos.
  2. Haga doble clic en la herramienta Polígono , especifique la configuración siguiente y haga clic en OK:
    • En Número de lados, especifique un valor para el número de lados que desee para el polígono.

    • En Margen de estrella, especifique un porcentaje para definir la longitud de las puntas de una estrella. Las puntas tocan el borde exterior del cuadro delimitador del polígono y el porcentaje determina la profundidad de la depresión entre cada una. Cuanto mayor sea el porcentaje, más gruesas serán las puntas.

Cambio automático de la forma de un trazado

Puede convertir un trazado en una forma predefinida. Por ejemplo, puede convertir un rectángulo en un triángulo. La configuración de trazo no varía para el nuevo trazado. Si el nuevo trazado es un polígono, su forma se basa en las opciones del cuadro de diálogo Configuración de polígono. Si el nuevo trazado tiene un efecto de vértice, el tamaño del radio se basa en el valor de tamaño del cuadro de diálogo Opciones de vértice.

  1. Seleccione el trazado.
  2. Lleve a cabo una de las siguientes acciones:
    • Elija Objeto > Convertir forma > [nueva forma].

    • En el panel Buscatrazos (Ventana > Objeto y maquetación > Buscatrazos), haga clic en un botón de forma en el área Convertir forma.
