L’outil Crayon a été amélioré pour faciliter la courbure et la fermeture automatique des tracés, ainsi que le tracé de segments droits avec ou sans restriction.

Outil Crayon

Paramètres prédéfinis

Cliquez deux fois sur l’icône de l’outil Crayon dans le panneau Outils pour ouvrir la boîte de dialogue Options de l’outil Crayon. Vous pouvez choisir parmi les quatre valeurs prédéfinies du curseur de Fidélité. Le paramètre prédéfini le plus à gauche (Précis) vous permet de créer les tracés les plus précis. Le paramètre prédéfini le plus à droite (Lisse) vous permet de créer les tracés les plus lisses. Sélectionnez le paramètre prédéfini le plus adapté à vos besoins.

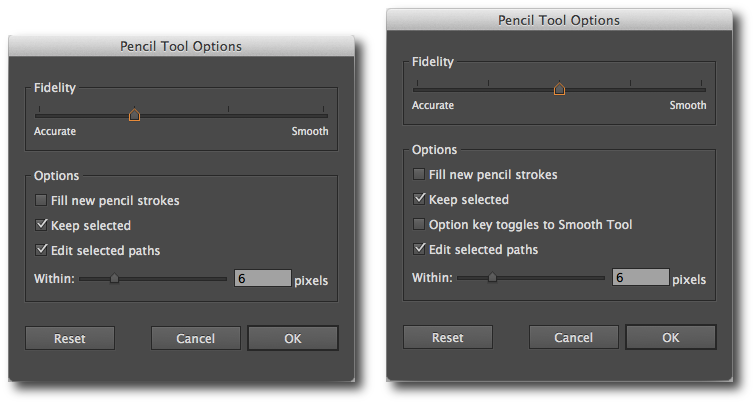

<b>(Gauche)</b> Illustrator CC (v17.x) <br/><b>(Droite)</b> Illustrator CC 2014 (paramètre de fidélité supplémentaire, case à cocher de la touche Option)

Ajout du paramètre prédéfini Fidélité

Dans Illustrator CC 2014, le curseur Fidélité dispose de 5 paramètres prédéfinis. Un nouveau paramètre prédéfini du curseur (paramètre le plus précis) a été ajouté pour vous aider à dessiner le tracé le plus précis possible. Les autres boîtes de dialogue disposant de ce paramètre prédéfini supplémentaire sont les boîtes de dialogue Outil Arrondi, Outil Pinceau et Outil Forme de tache.

La touche Alt active l’outil Arrondi

Lorsque cette option est activée, vous pouvez appuyer sur la touche Alt (Mac : Option) pour basculer vers l’outil Arrondi lors de l’utilisation de l’outil Crayon ou de l’outil Pinceau.

Tracés à fermeture automatique

Lorsque les extrémités d’un tracé que vous dessinez ne sont plus séparées que par quelques pixels (nombre prédéfini), le curseur « fermeture de tracé » () s’affiche. Lorsque vous relâchez le bouton de la souris, un tel tracé se ferme automatiquement.

Le nombre de pixels peut être paramétré dans la boîte de dialogue Options de l’outil Crayon > curseur Dans les limites de.

Dessin de segments droits avec ou sans contrainte

Vous pouvez utiliser l’outil Crayon pour dessiner des segments droits avec ou sans contrainte. Lorsque vous dessinez un segment droit, le curseur « segment droit » () s’affiche.

Segments droits avec contrainte

Maintenez la touche Maj enfoncée, puis utilisez l’outil Crayon pour dessiner des segments droits avec une contrainte de 0, 45 ou 90 degrés.

Segments droits sans contrainte

Maintenez la touche Alt/Option pour dessiner des segments droits sans contrainte. Pour dessiner un tracé multiligne :

  1. Dessinez une ligne.
  2. Utilisez l’une des méthodes suivantes :
    1. En maintenant la touche Maj ou Alt/Option enfoncée, placez le curseur à la fin de la ligne. Lorsque le curseur « continuation du tracé » () est affiché, cliquez sur le bouton de la souris et tracez une autre ligne.
    2. Tout en maintenant le bouton de la souris enfoncé, relâchez la touche Maj ou Alt/Option, puis appuyez à nouveau sur cette touche et dessinez le segment suivant.

Prolongement d’un tracé

Le curseur « continuer le tracé » () s’affiche lorsque votre pointeur se trouve dans un rayon prédéfini autour du bout du tracé.

Le nombre de pixels peut être paramétré dans la boîte de dialogue Options de l’outil Crayon > curseur Dans les limites de.

Fusion de tracés

Pour fusionner deux tracés :

  1. Sélectionnez les tracés que vous souhaitez fusionner.
  2. Prolongez un tracé et rapprochez-le de l’autre tracé.
  3. Lorsque le curseur « fusion de tracé » () apparaît, relâchez le bouton de la souris pour fusionner les tracés.

Outil Arrondi

Paramètres prédéfinis

Cliquez deux fois sur l’icône de l’outil Arrondi dans le panneau Outils pour ouvrir la boîte de dialogue Options de l’outil Arrondi. Un curseur Fidélité à valeurs prédéfinies est disponible pour l’outil Arrondi.

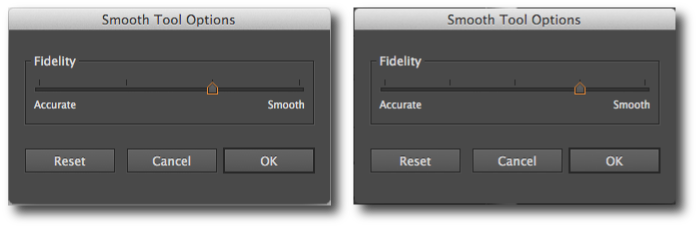

<b>(Gauche)</b> Illustrator CC (v17.x) <br/><b>(Droite)</b> Illustrator CC 2014 (paramètre de fidélité supplémentaire)

Remarque :

vous ne pouvez plus utiliser l’outil Arrondi en maintenant la touche Alt/Option lorsque vous utilisez l’outil Crayon.

Outil Pinceau et Forme de tache

Le curseur aux quatre valeurs prédéfinies est également disponible dans les boîtes de dialogue Options des outils Pinceau et Forme de tache.
