A ferramenta Lápis foi aperfeiçoada para facilitar as curvas, o fechamento automático de caminhos e o desenho de segmentos de linha reta restritas ou sem restrição.

Ferramenta Lápis

Predefinições

Clique duas vezes no ícone da Ferramenta Lápis na Caixa de ferramentas para abrir as Opções da ferramenta Lápis. O controle deslizante Fidelidade tem quatro predefinições das quais você pode escolher. A predefinição deslizante à esquerda (Precisa) é mais precisa para desenhar caminhos. A predefinição deslizante à direita (Suave) cria os caminhos mais suaves. Escolha uma predefinição que atende às necessidades de seu desenho.

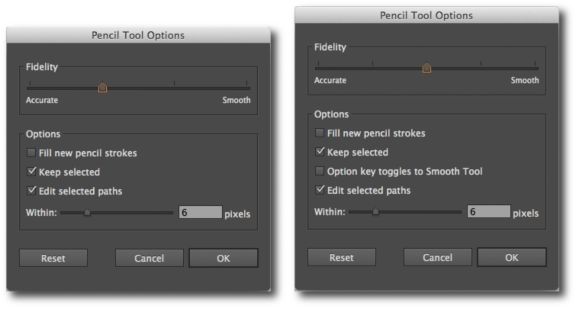

<b>(esquerda)</b> Illustrator CC (v17.x) <br/><b>(direita)</b> Illustrator CC 2014 (configuração de fidelidade adicional, caixa de seleção da tecla Option)

Predefinição de fidelidade adicional

O controle deslizante Fidelidade tem 5 predefinições no Illustrator CC 2014. Uma nova predefinição de seletor (mais exata) foi adicionada para ajudá-lo a obter o caminho mais preciso possível. Outras caixas com predefinição adicional são as ferramentas Suavizar, Pincel e as caixas de diálogo da ferramenta Pincel irregular.

A tecla Alt alterna entre as opções da ferramenta Suavizar

Com essa caixa de seleção habilitada, ao usar a ferramenta Lápis ou a ferramenta Pincel, você pode pressionar Alt (Mac: Option) para alternar para a ferramenta Suavizar.

caminhos com fechamento automático

Quando as extremidades de um caminho que você está desenhando estiverem próximas e dentro de um número de pixels predefinido, o cursor de proximidade de caminho () é exibido. Ao soltar o botão do mouse, o caminho será fechado automaticamente.

O número de pixels predefinido é definido na caixa de diálogo Opções da ferramenta Lápis > campo Em.

Desenhar segmentos retos restritos ou sem restrições

Você pode usar a ferramenta Lápis para desenhar segmentos retos restritos ou sem restrição. Ao desenhar um segmento reto, o cursor de segmentos reto () é exibido.

Segmentos retos restritos

Pressione a tecla Shift e use a ferramenta Lápis para desenhar segmentos retos restritos de 0, 45 ou 90 graus.

Segmentos retos sem restrição

Pressione a tecla Alt/Opt para desenhar segmentos retos sem restrição. Entretanto, para desenhar um caminho com várias linhas:

  1. Desenhe um segmento de linha.
  2. Siga um destes procedimentos:
    1. Com a tecla Shift ou Alt/Opt pressionada, posicione o cursor na extremidade da linha. Quando o cursor de continuação do caminho () for exibido, clique no botão do mouse e desenhe outra linha.
    2. Com o botão do mouse pressionado, solte e pressione a tecla Shift e Alt/Opt e desenhe o próximo segmento.

Continuando um caminho

O cursos de continuação de caminho () é exibido quando o ponteiro do mouse está dentro de um número de pixels predefinido, a partir da extremidade.

O número de pixels predefinido é definido na caixa de diálogo Opções da ferramenta Lápis > campo Em.

Mesclagem de caminhos

Para mesclar dois caminhos:

  1. Selecione os caminhos que você deseja mesclar.
  2. Estenda um caminho e aproxime-o do outro caminho.
  3. Quando o cursor de mesclagem de caminhos () for exibido, libere o botão do mouse para mesclar os caminhos.

Ferramenta Suavizar

Predefinições

Clique duas vezes no ícone da Ferramenta Suavizar na Caixa de ferramentas para abrir as Opções da ferramenta Suavizar. O controle deslizante Fidelidade, baseado em predefinição, está disponível para a ferramenta Suavizar.

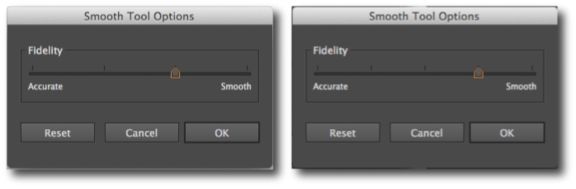

<b>(esquerda)</b> Illustrator CC (v17.x) <br/><b>(direita)</b> Illustrator CC 2014 (configuração de fidelidade adicional)

Observação:

A ferramenta Suavizar não está mais disponível ao pressionar a tecla Alt/Opt enquanto você usa a ferramenta Lápis.

Ferramenta Pincel de pintura e Pincel irregular

Os quatro controles deslizantes de predefinição também estão disponíveis nas caixas de diálogo Pincel de pintura e Ferramentas da opção Pincel irregular.
