Wissenswertes zu Mustern

Im Lieferumfang von Illustrator sind zahlreiche Muster enthalten, auf die Sie über das Farbfeldbedienfeld und den Ordner „Extras“ auf der Illustrator-CD zugreifen können. Mithilfe der Illustrator-Werkzeuge können Sie vorhandene Muster anpassen oder auch ganz neue Muster erstellen. Muster, die zum Füllen von Objekten vorgesehen sind (Füllmuster), unterscheiden sich in Aufbau und Unterteilung von Mustern, die mithilfe des Pinselbedienfelds auf Pfade angewendet werden sollen (Pinselmuster). Die besten Ergebnisse erzielen Sie, wenn Sie Füllmuster zum Füllen von Objekten und Pinselmuster zum Füllen von Objektkonturen verwenden.

Beim Entwerfen von Mustern ist es hilfreich zu wissen, wie Musterelemente in Adobe Illustrator aneinander gelegt werden:

  • Alle Musterelemente werden ausgehend vom Linealnullpunkt (standardmäßig der linke untere Rand der Zeichenfläche) von links nach rechts und von einer Seite des Bildmaterials zur anderen aneinander gelegt. Wenn Sie einen anderen Ausgangspunkt für die Musteraufteilung festlegen möchten, ändern Sie den Linealnullpunkt des Dokuments.

    Hinweis: Die Linealnullpunkte von CS5 und CS4 sind nicht identisch. Beim Kopieren von Objekten in CS4 und anschließendem Einfügen in CS5 kann er daher vorkommen, dass die Musteraufteilung nicht einwandfrei reproduziert wird. Die Musterelemente derartiger Objekte können mit dem Transformierenbedienfeld bearbeitet werden, um das Erscheinungsbild in CS4 zu reproduzieren.

  • Füllmuster weisen in der Regel nur ein Musterelement auf.

  • Pinselmuster können sich hingegen aus bis zu fünf Musterelementen zusammensetzen – für Kanten und Ecken (innen und außen) sowie Anfang und Ende eines Pfades. Durch die zusätzlichen Musterelemente für Ecken kann das Pinselmuster gleichmäßig um Ecken verlaufen.

  • Füllmuster werden rechtwinklig zur x-Achse aneinander gelegt.

  • Pinselmuster werden senkrecht zum Pfad aneinander gelegt (dabei zeigt die obere Kante des Musterelements immer nach außen). Darüber hinaus werden Musterelemente für Ecken immer um 90° im Uhrzeigersinn gedreht, sobald sich die Richtung des Pfades ändert.

  • Füllmuster werden nur im Bildmaterial innerhalb des Musterbegrenzungsrahmens – einem ungefüllten, konturlosen (nicht druckenden) Rechteck auf der untersten Zeichenebene – aneinander gelegt. Für Füllmuster fungiert der Begrenzungsrahmen als Maske.

  • Bei Pinselmustern wird das Bildmaterial innerhalb des Begrenzungsrahmens aneinander gelegt, einschließlich der Teile der Bildes, die über den Rahmen hinausragen oder mit ihm gruppiert sind.

Richtlinien zum Aufbau von Musterelementen

Beachten Sie die folgenden Richtlinien zum Aufbau von Musterelementen:

  • Soll ein Muster einfacher und schneller ausgegeben werden, löschen Sie alle unnötigen Details aus dem Bildmaterial und gruppieren Sie Objekte mit gleichen Grafikattributen, damit sie in der Stapelreihenfolge zusammenliegen.

  • Vergrößern Sie die Ansicht beim Erstellen eines Musterelements, um die Einzelelemente exakter ausrichten zu können. Verkleinern Sie anschließend die Ansicht, um die endgültige Auswahl vorzunehmen.

  • Je komplexer das Muster, desto kleiner sollte die Auswahl sein, aus der es erstellt wird. Je kleiner jedoch die Auswahl (und damit das Musterelement), desto mehr Kopien sind zum Erstellen des kompletten Musters erforderlich. Aus diesem Grund ist ein Musterelement von 2,5 x 2,5 cm effizienter als ein Musterelement von 0,5 x 0,5 cm. Wenn Sie ein einfaches Muster erstellen, können Sie auch mehrere Kopien des Objekts in das Musterelement integrieren.

  • Sollen einfache Linienmuster erstellt werden, zeichnen Sie Konturlinien mit verschiedenen Linienstärken und Farben übereinander und platzieren Sie den Begrenzungsrahmen in der Stapelreihenfolge hinter den Linien, um das Musterelement zu definieren.

  • Soll einem Muster eine unregelmäßige Struktur gegeben werden, fügen Sie kleine Unterschiede in die einzelnen Musterelemente ein, damit ein natürlicherer Effekt entsteht. Sie können diese Abweichungen mit dem Filter oder Effekt „Aufrauen“ steuern.

  • Sollen Musterelemente nahtlos aneinander gefügt werden, schließen Sie vor der Musterdefinition alle Pfade.

  • Vergrößern Sie die Ansicht und prüfen Sie vor dem Festlegen eines Musters, ob das Bildmaterial Mängel enthält.

  • Die Begrenzung um das Bildmaterial muss das unterste Objekt des Musters bilden, ein Rechteck sein und eine transparente Fläche und Kontur haben. Dieser Begrenzungsrahmen kann nur dann für Pinselmuster verwendet werden, wenn kein Element aus ihm herausragt.

Beachten Sie beim Erstellen von Pinselmustern folgende zusätzlichen Richtlinien:

  • Umrahmen Sie Ihr Bildmaterial möglichst mit einem ungefüllten Begrenzungsrahmen, damit Sie das Aneinanderlegen der Musterelemente kontrollieren können.

  • Eckmusterelemente müssen quadratisch sein und die Höhe der Kantenmusterelemente haben, damit sie richtig am Pfad ausgerichtet werden. Wenn Sie Eckmusterelemente für Ihr Pinselmuster verwenden möchten, richten Sie die Objekte für die Ecke horizontal mit den Objekten für die Kanten aus, damit sie richtig aneinander ausgerichtet werden können.

  • Mit Eckmusterelementen können Sie Spezialeffekte in Pinselmustern erzeugen.

Erstellen von Musterfeldern

  1. Erstellen Sie Bildmaterial für das Muster.
  2. (Optional) Um den Abstand zwischen Musterelementen zu steuern oder um Teile des Musters zu auszuschneiden, zeichnen Sie einen Musterbegrenzungsrahmen (ein ungefülltes Rechteck) um den Teil des Bildmaterials, der als Muster verwendet werden soll. Wählen Sie „Objekt“ > „Anordnen“ > „In den Hintergrund“, damit das Rechteck zum hintersten Objekt in der Zeichnung wird. Soll es als Begrenzungsrechteck für ein Pinsel- oder Flächenmuster verwendet werden, wählen Sie als Fläche und Kontur „Ohne“.
  3. Wählen Sie das Bildmaterial und gegebenenfalls den Begrenzungsrahmen, die das Musterelement bilden, mit dem Auswahl-Werkzeug aus.
  4. Führen Sie einen der folgenden Schritte durch:
    • Wählen Sie „Bearbeiten“ > „Muster festlegen“, geben Sie im Dialogfeld „Neues Farbfeld“ einen Namen ein und klicken Sie auf „OK“. Das Muster wird im Farbfeldbedienfeld angezeigt.

    • Ziehen Sie das Bildmaterial in das Farbfeldbedienfeld.

Erstellen nahtloser geometrischer Muster

  1. Vergewissern Sie sich, dass Sie im Menü „Ansicht“ die Optionen „Intelligente Hilfslinien“ und „An Punkt ausrichten“ aktiviert haben.
  2. Wählen Sie das geometrische Muster aus. Zur präzisen Positionierung setzen Sie das Direktauswahl-Werkzeug auf einen der Ankerpunkte des Objekts.
  3. Ziehen Sie das Objekt in senkrechter Richtung von einem seiner Ankerpunkte. Drücken Sie Alt- + Umschalt- (Windows) bzw. Wahl- + Umschalttaste (Mac OS), um das Objekt zu kopieren und die Bewegung einzuschränken.
  4. Wenn die Kopie des Objekts ausgerichtet ist, lassen Sie zuerst die Maustaste und dann die anderen Tasten los.
  5. Klicken Sie bei gedrückter Umschalttaste mit dem Gruppenauswahl-Werkzeug auf beide Objekte und ziehen Sie diese in waagerechter Richtung an einem ihrer Ankerpunkte. Drücken Sie dann die Alt- + Umschalt- (Windows) bzw. Wahl- + Umschalttaste (Mac OS), um eine Kopie zu erstellen und die Bewegung einzuschränken.

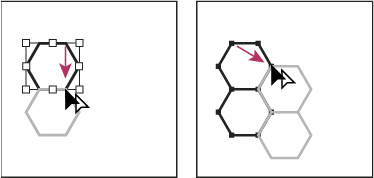

    Beide Objekte auswählen (links) und ziehen, um eine Kopie zu erstellen (rechts)
    Wählen Sie beide Objekte aus (links) und ziehen Sie sie, um eine Kopie zu erstellen (rechts).

  6. Wenn die Kopie des Objekts ausgerichtet ist, lassen Sie zuerst die Maustaste und dann die anderen Tasten los.
  7. Wiederholen Sie Schritte 2 bis 6, bis Sie das gewünschte Muster erstellt haben.
  8. Führen Sie mit dem Rechteck-Werkzeug  einen der folgenden Schritte aus:
    • Soll ein Füllmuster erstellt werden, ziehen Sie einen Begrenzungsrahmen von der Mitte des Objekts links oben zur Mitte des Objekts rechts unten.

    • Soll ein Pinselmuster erstellt werden, ziehen Sie einen Begrenzungsrahmen um die Objekte, der genau auf den Kanten der Objekte liegt. Soll ein Eckmuster erstellt werden, halten Sie beim Ziehen die Umschalttaste gedrückt, um den Begrenzungsrahmen auf ein Quadrat zu beschränken.

    Begrenzungsrahmen für ein Füllmuster (links) und für ein Pinselmuster (rechts)
    Begrenzungsrahmen für ein Füllmuster (links) und für ein Pinselmuster (rechts)

  9. Füllen Sie die geometrischen Objekte mit der gewünschten Farbe.
  10. Speichern Sie die geometrischen Objekte als Farbfeld.

Erstellen von Mustern mit unregelmäßigen Strukturen

  1. Wählen Sie „Ansicht“ > „An Punkt ausrichten“.
  2. Zeichnen Sie einen Begrenzungsrahmen. Wenn Sie ein Pinselmuster erstellen, fahren Sie mit Schritt 13 fort.
  3. Zeichnen Sie die Struktur mit den Objekten oder Linien, die sich nur mit der linken Seite des Begrenzungsrahmens überschneiden.
  4. Wählen Sie mit dem Direktauswahl-Werkzeug die Struktur und das Rechteck aus und setzen Sie den Mauszeiger auf die linke untere Ecke des Rechtecks.
  5. Ziehen Sie das Rechteck nach rechts und drücken Sie dann die Alt- + Umschalt- (Windows) bzw. Wahl- + Umschalttaste (Mac OS), um eine Kopie zu erstellen und die Bewegung einzuschränken.

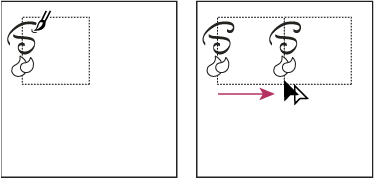

    Zeichnen der Struktur links im Begrenzungsrahmen (links) und Kopieren von Struktur und Rechteck (rechts).
    Zeichnen Sie die Struktur links im Begrenzungsrahmen (links) und kopieren Sie dann Struktur und Rechteck (rechts).

    Wenn der obere linke Eckpunkt der Kopie am oberen rechten Eckpunkt des Begrenzungsrahmens ausgerichtet ist, lassen Sie zuerst die Maustaste und dann die anderen Tasten los.

    Hinweis:

    Wenn Sie die genauen Abmessungen des Begrenzungsrahmens kennen, können Sie nur die Strukturen auswählen und mit dem Befehl „Verschieben“ eine horizontale Verschiebung um die Breite des Rechtecks angeben. Klicken Sie im Dialogfeld „Verschieben“ auf „Kopieren“ (nicht auf „OK“).

  6. Klicken Sie auf einen Bereich außerhalb des Rechtecks, um die Auswahl des Rechtecks aufzuheben.
  7. Wählen Sie das rechte Rechteck aus und löschen Sie es.
  8. Zeichnen Sie Ihre Struktur weiter und erstellen Sie dabei nur die Objekte oder Linien, die sich mit der oberen Kante des Rechtecks überschneiden.
  9. Wenn Sie fertig sind, wählen Sie alle Linien oder Objekte, die sich mit der oberen Kante überschneiden, sowie den Begrenzungsrahmen aus. Drücken Sie dann die Alt- + Umschalt- (Windows) bzw. Wahl- + Umschalttaste (Mac OS) und ziehen Sie nach unten, um eine Kopie zu erstellen und die Bewegung zu beschränken.
    Zeichnen der Struktur oben im Begrenzungsrahmen (links) und Kopieren von Struktur und Rechteck (rechts)
    Zeichnen Sie die Struktur oben im Begrenzungsrahmen (links) und kopieren Sie dann Struktur und Rechteck (rechts).

  10. Wenn der obere linke Eckpunkt der Kopie am unteren linken Eckpunkt des Rechtecks ausgerichtet ist, lassen Sie zuerst die Maustaste und dann die anderen Tasten los.
  11. Heben Sie die gesamte Auswahl auf.
  12. Wählen Sie das untere Rechteck und alle Objekte aus, die sich nicht mit dem oberen Rechteck überschneiden, und löschen Sie sie.
  13. Füllen Sie die Mitte des Rechtecks mithilfe des Buntstift-Werkzeugs mit Ihrer Struktur. Achten Sie darauf, keine der Kanten des Rechtecks zu übermalen. Wählen Sie eine Farbe für die Struktur aus.
  14. Speichern Sie das Bildmaterial und das Rechteck als Musterfeld.

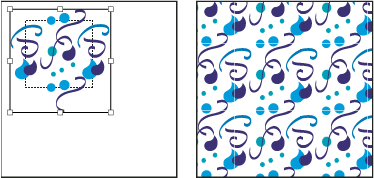

    Definieren von Bildmaterial und eines Rechtecks als Muster (links) und Füllen eines Bereichs mit dem Muster (rechts)
    Definieren von Bildmaterial und eines Rechtecks als Muster (links) und Füllen eines Bereichs mit dem Muster (rechts)

Erstellen von Eckmusterelementen für Pinselmuster

Eckmusterelemente verleihen besondere Randeffekte, wenn sie mit Pinselmustern erstellt werden. Sie können Eckmusterelemente ganz neu erstellen oder das Kantenmusterelement eines Pinselmusters als Grundlage für ergänzende äußere und innere (um –135° gespiegelte) Eckmusterelemente verwenden.

  1. Wählen Sie „Datei“ > „Öffnen“, wählen Sie die gewünschte Pinselmusterdatei aus (im Lieferumfang von Adobe Illustrator enthalten) und klicken Sie auf „Öffnen“.
  2. Wählen Sie „Fenster“ > „Pinsel“. Wählen Sie das Musterelement aus, das Sie verwenden möchten, und ziehen Sie es in die Mitte des Bildmaterials.
  3. Wenn das Muster keinen quadratischen Begrenzungsrahmen hat, erstellen Sie einen Rahmen, der das Bildmaterial komplett umgibt und die gleiche Höhe hat wie das Kantenmusterelement. (Kantenmusterelemente können rechteckig sein.) Wählen Sie für Fläche und Kontur „Ohne“ aus und verwenden Sie den Befehl „Objekt“ > „Anordnen“ > „In den Hintergrund“, um den Rahmen im Bildmaterial ganz nach hinten zu stellen. (Mit dem Begrenzungsrahmen können Sie das neue Musterelement leichter ausrichten.)
  4. Wählen Sie das Musterelement und den Begrenzungsrahmen aus.
  5. Sollen äußere Eckmusterelemente erstellt werden, verwenden Sie das Drehen-Werkzeug , um das Musterelement und den Begrenzungsrahmen um 180° zu drehen. Überspringen Sie diesen Schritt, um ein inneres Eckmusterelement zu erstellen.

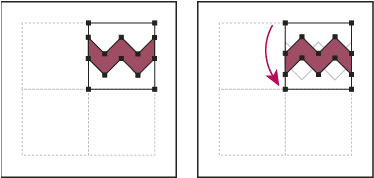

    Eingefügtes Musterelement (links) und dasselbe Musterelement nach Drehung um 180° (rechts)
    Eingefügtes Musterelement (links) und dasselbe Musterelement nach Drehung um 180° (rechts)

  6. Klicken Sie mit dem Drehen-Werkzeug bei gedrückter Alt- + Umschalt- (Windows) bzw. Wahl- + Umschalttaste (Mac OS) auf die Ecke links unten im Begrenzungsrahmen. Geben Sie als Wert 90° ein und klicken Sie auf „Kopieren“, um eine Kopie zu erstellen, die direkt neben dem ersten Musterelement liegt. Dieses Musterelement wird das Eckmusterelement.
  7. Ziehen Sie das linke Musterelement bei gedrückter Alt- + Umschalt- (Windows) bzw. Wahl- + Umschalttaste (Mac OS) mit dem Auswahl-Werkzeug an seinem oberen rechten Ankerpunkt nach unten, um eine Kopie zu erstellen und die Bewegung zu beschränken, damit ein drittes Musterelement unter dem zweiten erstellt wird. Wenn der Ankerpunkt rechts oben in der Kopie am Ankerpunkt rechts unten im Eckmusterelement ausgerichtet ist, lassen Sie die Maustaste und die Alt- + Umschalt- (Windows) bzw. Wahl- + Umschalttaste (Mac OS) los.

    Die dritte Kopie verwenden Sie zum Ausrichten.

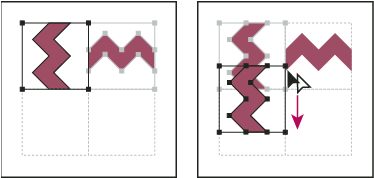

    Drehen des Musterelements um 90° und Kopieren des linken Elements (links). Ziehen eines Eckmusterelements bei gedrückter Alt- (Windows) bzw. Wahltaste (Mac OS), um darunter eine Kopie zu erstellen (rechts)
    Drehen Sie das Musterelement um 90° und kopieren Sie das linke Element (links). Ziehen Sie bei gedrückter Alt- (Windows) bzw. Wahltaste (Mac OS) ein Eckmusterelement, um darunter eine Kopie zu erstellen (rechts).

  8. Wählen Sie das Bildmaterial im rechten Musterelement aus. Ziehen Sie es bei gedrückter Alt- + Umschalt- (Windows) bzw. Wahl- + Umschalttaste (Mac OS) nach links, damit sich das Bildmaterial in dem rechten Musterelement mit dem Bildmaterial im Eckmusterelement überschneidet.
    Kopieren (links) und Musterelement oben rechts über das Eckmusterelement ziehen (rechts)
    Kopieren (links) und Musterelement oben rechts über das Eckmusterelement ziehen (rechts).

  9. Bearbeiten Sie das Eckmusterelement so, dass das Bildmaterial senkrecht und waagerecht an den benachbarten Musterelementen ausgerichtet ist. Wählen Sie die Teile des Musterelements aus, die nicht in der Ecke sein sollen, und löschen Sie sie. Bearbeiten Sie die übrige Grafik, um das endgültige äußere Eckmusterelement zu erstellen.

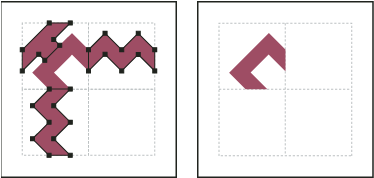

    Löschen unnötiger Elemente (links), um ein endgültiges äußeres Eckmusterelement (rechts) zu erhalten
    Durch Löschen unnötiger Elemente (links) entsteht das endgültige äußere Eckmusterelement (rechts).

  10. Wählen Sie alle Teile des Musterelements und den Begrenzungsrahmen aus.
  11. Speichern Sie das neue Muster als Musterfeld.
  12. Doppelklicken Sie auf das neue Musterfeld, um das Dialogfeld „Farbfeldoptionen“ zu öffnen. Geben Sie einen leicht abgeänderten Namen für das Musterelement ein (z. B. könnten Sie das Suffix „außen“ verwenden) und klicken Sie auf „OK“.

Bearbeiten von Mustern

  1. Stellen Sie sicher, dass kein Element im Bildmaterial ausgewählt ist.
  2. Wählen Sie im Farbfeldbedienfeld das Musterfeld aus, das Sie bearbeiten möchten.
  3. Ziehen Sie das Musterfeld auf die Zeichenfläche und bearbeiten Sie dort das Musterfeld.
  4. Wählen Sie das Musterelement aus und ziehen Sie das geänderte Muster bei gedrückter Alt- (Windows) bzw. Wahltaste (Mac OS) auf das alte Musterfeld im Farbfeldbedienfeld.

    Das Muster wird im Farbfeldbedienfeld ersetzt und in der aktuellen Datei aktualisiert.
