Улучшенный инструмент «Карандаш»

Мы усовершенствовали инструмент «Карандаш». Теперь он позволяет более точно вычерчивать кривые, автоматически закрывать контуры, а также рисовать ограниченные и неограниченные прямолинейные сегменты.

Инструмент «Карандаш»

Стили

Дважды щелкните значок инструмента «Карандаш» на панели инструментов, чтобы открыть диалоговое окно «Параметры инструмента "Карандаш"». Для ползунка «Отклонение» доступно четыре предварительно заданных значения. Крайнее левое положение ползунка («Точное») обеспечивает наибольшую точность при рисовании контуров. Крайнее правое положение ползунка («Плавное») обеспечивает наибольшее сглаживание контуров. Выберите значение, которое подходит вам лучше всего.

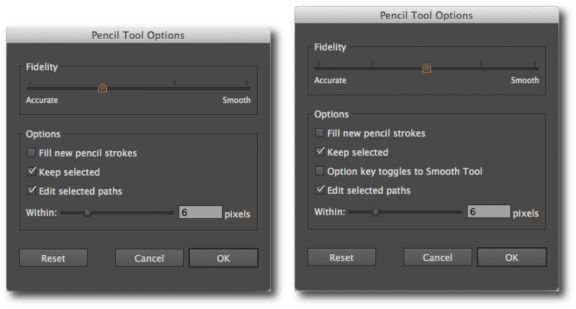

<b>(слева)</b> Illustrator CC (v17.x) <br/><b>(справа)</b> Illustrator CC 2014 (дополнительный параметр отклонения, флажок клавиши Option)

Дополнительный стиль «Отклонение»

С регулятором «Отклонение» связано пять стилей из Illustrator CC 2014. Добавленный в новой версии стиль регулятора позволяет рисовать контуры с максимально возможной точностью. Этот дополнительный стиль применяется также в диалоговых окнах инструментов «Сглаживание», «Кисть» и «Кисть-клякса».

Параметр переключения на инструмент «Сглаживание» (

Если этот флажок установлен, при нажатии клавиши Alt (Mac: Option) во время работы с инструментом «Карандаш» или «Кисть» выполняется переключение на инструмент «Сглаживание».

Автоматическое закрытие контуров

Если конечные точки рисуемого контура находятся в непосредственной близости и на расстоянии предварительно заданного числа пикселов друг от друга, отображается курсор закрытия контура (). При отпускании кнопки мыши такой контур закрывается автоматически.

Для предварительного задания количества пикселов откройте диалоговое окно «Параметры инструмента "Карандаш"» и введите требуемое значение в поле «в пределах».

Рисование ограниченных и неограниченных прямолинейных сегментов

Инструмент «Карандаш» можно использовать для рисования ограниченных и неограниченных прямолинейных сегментов. При рисовании прямолинейного сегмента отображается соответствующий курсор ().

Ограниченные прямолинейные сегменты

Чтобы нарисовать прямолинейный сегмент, ограниченный 0, 45 или 90 градусами, воспользуйтесь инструментом «Карандаш», удерживая нажатой клавишу Shift.

Неограниченные прямолинейные сегменты

Если клавиша Alt/Opt удерживается нажатой, прямолинейный сегмент вычерчивается без ограничений. Чтобы нарисовать ломаную линию, выполните указанные ниже действия:

  1. Нарисуйте сегмент линии.
  2. Выполните одно из следующих действий:
    1. Удерживая нажатой клавишу Shift или Alt/Opt, поместите курсор на конечную точку линии. При появлении курсора продолжения контура () щелкните кнопкой мыши, чтобы нарисовать еще одну линию.
    2. Удерживая нажатой кнопку мыши, отпустите и снова нажмите клавишу Shift или Alt/Opt, чтобы нарисовать следующий сегмент.

Продолжение контура

Когда указатель мыши находится на расстоянии определенного числа пикселов от конечной точки контура, появляется курсор продолжения контура ().

Чтобы задать нужное число пикселов, откройте диалоговое окно «Параметры инструмента "Карандаш"» и введите требуемое значение в поле «В пределах».

Объединение контуров

Порядок объединения двух контуров

  1. Выберите контуры, которые требуется объединить.
  2. Продлите один контур ближе к другому.
  3. При появлении курсора объединения контуров (), отпустите кнопку мыши, чтобы объединить контуры.

Инструмент «Сглаживание»

Стили

Дважды щелкните значок инструмента «Сглаживание» на панели инструментов, чтобы открыть диалоговое окно «Параметры инструмента "Сглаживание"». Для инструмента «Сглаживание» доступен ползунок «Отклонение» с предварительно заданными значениями.

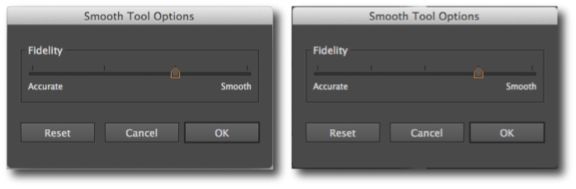

<b>(слева)</b> Illustrator CC (v17.x) <br/><b>(справа)</b> Illustrator CC 2014 (дополнительный параметр отклонения)

Примечание.

Инструмент «Сглаживание» теперь не открывается длительным нажатием клавиши Alt/Opt во время работы с инструментом «Карандаш».

Инструменты «Кисть» и «Кисть-клякса»

В диалоговых окнах «Параметры инструмента "Кисть"» и «Параметры инструмента "Кисть-клякса"» также имеются ползунки с четырьмя предварительно заданными значениями.
