Un plan de travail représente la totalité d’une surface imprimable. Pour redimensionner et redéfinir l’orientation de votre plan de travail, choisissez les paramètres correspondants dans la boîte de dialogue Options du plan de travail. Dans Illustrator CS3 et les versions précédentes, pour modifier le format et l’orientation du document, utilisez la boîte de dialogue Configuration du document.

Vous pouvez utiliser les plans de travail pour recadrer des zones d’impression ou repositionner des éléments ; ils fonctionnent de la même façon que les zones de recadrage dans Illustrator CS3. L’utilisation de plusieurs plans de travail permet de réaliser tout un éventail de créations telles que PDF multipages, impressions de pages avec différentes tailles ou divers composants, éléments indépendants à destination de sites Web, story-boards vidéo ou éléments individuels pour des animations dans Adobe Flash ou After Effects.

Remarque : si vous avez créé des zones de recadrage dans un document Illustrator CS3, ces dernières seront converties en plans de travail dans la version CS5. Vous verrez peut-être apparaître une invite vous demandant d’indiquer comment convertir les zones de recadrage.

Utilisation du panneau Plans de travail

Utilisation du panneau Plans de travail
Servez-vous du nouveau panneau Plans de travail pour donner un nom aux plans de travail et régler les paramètres des plans de travail dans Illustrator CS5.
Mordy Golding

Selon les dimensions existantes, vous pouvez obtenir de 1 à 100 plans de travail par document. Vous pouvez préciser le nombre de plans de travail lorsque vous créez un document, puis ajouter et supprimer des plans de travail à tout moment lorsque vous travaillez sur un document. Vous pouvez créer des plans de travail de différentes tailles, les redimensionner à l’aide de l’outil Plan de travail  et les placer n’importe où sur l’écran, même s’ils se chevauchent. Illustrator CS5 permet également de réordonner et de réorganiser les plans de travail à partir du panneau Plans de travail. Vous pouvez également personnaliser le nom des plans de travail et définir des points de référence pour les plans de travail.

Affichage des plans et des zones de travail

Pour afficher la limite des pages par rapport à un plan de travail, utilisez l’option Afficher les limites d’impression (Affichage > Afficher les limites d’impression). Lorsque cette option est sélectionnée, les surfaces imprimables et non imprimables sont représentées par une série de lignes pointillées et continues situées entre la bordure extérieure de la fenêtre et la surface imprimable de la page.

Chaque plan de travail est délimité par des lignes continues représentant la taille maximale de la zone imprimable. Pour masquer les limites du plan de travail, choisissez la commande Affichage > Masquer les plans de travail. La zone de travail est située en dehors du plan de travail et s’étend jusqu’au bord de la fenêtre carrée de 558,8 cm de côté. Elle représente un espace dans lequel vous pouvez créer, modifier et stocker les éléments d’une illustration avant de les placer sur le plan de travail. Les objets placés dans cette zone sont visibles à l’écran, mais ne s’impriment pas.

Pour centrer le plan de travail et l’agrandir pour l’afficher en plein écran, cliquez sur le numéro du plan de travail dans la barre d’état située au bas de la fenêtre de l’application.

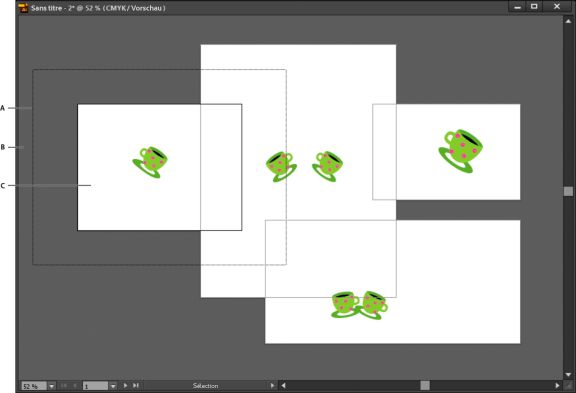

Fenêtre d’illustration

A. Zone imprimable (déterminée par l’imprimante spécifiée) B. Zone de travail C. Plan de travail

Impression et enregistrement des plans de travail

Tous les plans de travail d’un document ont le même format de support, comme pour l’impression. Vous pouvez imprimer chaque plan de travail individuellement, en mosaïque ou en combinaison sur une seule page. Si vous enregistrez un document Illustrator comportant plusieurs plans de travail dans une version précédente d’Illustrator, par exemple CS3, vous pouvez enregistrer chaque plan de travail dans un fichier distinct. Un fichier principal combinant tous les plans de travail est également créé.

Illustrator CS4 permettait d’enregistrer des plans de travail en tant que fichier distinct uniquement dans des versions inférieures ; Illustrator CS5 permet également d’enregistrer des plans de travail, mais dans des versions courantes. Les options permettant d’enregistrer chaque plan de travail en tant que fichier .ai séparé sont disponibles dans la boîte de dialogue Options Illustrator.

Vous pouvez afficher un aperçu des plans de travail depuis la boîte de dialogue d’impression avant de les imprimer. Les paramètres d’impression choisis sont appliqués à l’ensemble des plans de travail sélectionnés pour impression.

Par défaut, toutes les illustrations sont encadrées dans un plan de travail et tous les plans de travail sont imprimés en tant que pages individuelles. Utilisez l’option Etendue de la boîte de dialogue Imprimer pour imprimer des pages spécifiques. Sélectionnez l’option Ignorer les plans de travail et précisez les options de positionnement pour combiner toutes les illustrations sur une seule page ou les juxtaposer à votre convenance.

Illustrator CS5 permet de faire pivoter automatiquement les plans de travail d’un document, et ainsi de l’imprimer selon la taille de support choisie. Cochez la case Rotation automatique dans la boîte de dialogue Imprimer pour définir les paramètres de rotation automatique appliqués aux documents Illustrator. Pour les documents créés dans Illustrator CS5, la case Rotation automatique est activée par défaut.

Prenez l’exemple d’un document défini en mode paysage (largeur supérieure à la hauteur) et en mode portrait (hauteur supérieure à la largeur). Si vous sélectionnez le format en mode portrait dans la boîte de dialogue Imprimer, les plans de travail en mode paysage passeront automatiquement en mode portrait lors de l’impression.

Remarque :

si l’option Rotation automatique est sélectionnée, vous ne pouvez pas modifier l’orientation de la page.
