Rajzelem leképezése 3D objektumokon

Tudja meg, hogyan tud leképezni rajzelemeket 3D objektumok felületén.

Egy 3D objektum több felületből áll, például kockából, hengerből vagy kúpból. A leképezéssel grafikai alkotásokat ad hozzá egy 3D objektum minden felületéhez. Előfordulhat például, hogy egy címkét vagy valamilyen szöveget szeretne egy üveg alakú objektumra leképezni, vagy csak eltérő textúrákat kíván elhelyezni egy objektum egyes oldalain.

Használja a Grafika lehetőséget a 3D és anyagok panelen, és képezzen le grafikákat a 3D objektumok felületére. Olvasson tovább, ha többet szeretne megtudni a grafika használatáról.

Tudja meg, hogyan készíthet 3D grafikákat

Ha még nem jártas a 3D objektumok létrehozásában, ismerje meg, hogyan konvertálhat 2D grafikát 3D grafikává/objektummá az Illustratorban.

Rajzelem hozzáadása leképezésként egy 3D objektumon

Használja bármelyik meglévő szimbólumot, vagy adjon hozzá új Grafikát, majd  kezdje meg a leképezést minden 3D felületen.

  1. Válasszon ki egy rajzelemet az Illustrator-dokumentumból.

  2. Válassza az Ablak > 3D és anyagok elemet, és kattintson az Anyagok fülre

  3. Kattintson a panel alján lévő    elemre, és válassza a Hozzáadás egyetlen grafikaként lehetőséget.

    Alternatív megoldásként áthúzással is hozzáadhat grafikát a 3D panelhez.

  4. Válassza ki azt a 3D objektumot, amelyhez rajzelemeket szeretne leképezni, és lépjen a Grafika > Összes anyag és grafika panelre.

  5. Kattintson a grafikára, hogy leképezésként alkalmazza a 3D objektumon.

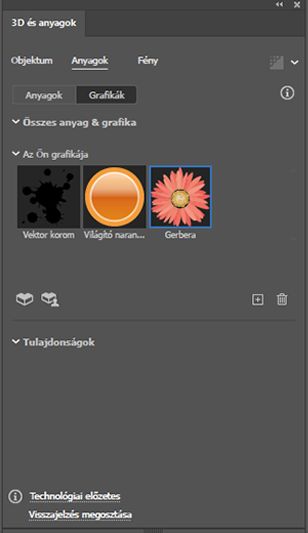

    Megjeleníti a grafikák listáját a 3D és anyagok panelen
    Alkalmazza azt a grafikát, amelyre szeretné leképezni az objektumot

    Amennyiben csak a leképezett rajzelemeket kívánja megtekinteni a 3D objektum geometriája nélkül, jelölje be a Láthatatlan geometria lehetőséget a Tulajdonságok menüpontban. Ezt az effektust hajlító eszközként használhatja a 3D objektumok körül. Például ha szöveget szeretne meghajlítani egy objektum, például egy henger, téglatest vagy gömb körül, vagy terveket szeretne létrehozni.

  6. Kattintson a kék kör alakú widgetre az alkalmazott grafikán a 3D objektum körüli mozgatásához. Alternatív megoldásként használhatja a Méretezés és az Elforgatás csúszkákat a Tulajdonságok panel > Fő paraméterek területen a grafika mozgatásához.

  7. Újabb grafika hozzáadásához válassza ki a 3D objektumot és kattintson a grafika bélyegképére a GrafikaÖsszes anyag és grafika menüpontban.

    Az Illustrator grafikája minden dokumentum esetében egyedi.

Rajzelemek leképezésének renderelése vektorként

Miután hozzáadott egy rajzelemet grafikaként egy 3D objektumhoz, a 3D objektumot a rajzelem leképezésével együtt vektorként renderelheti.

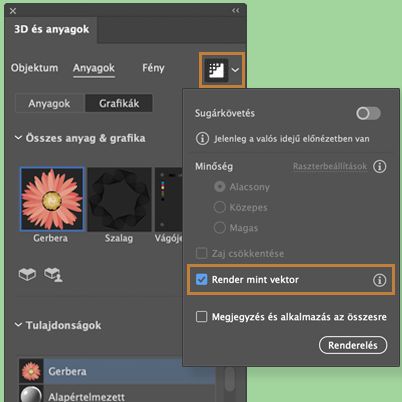

Rajzelemek leképezésének renderelése vektorként
Rajzelemek leképezésének renderelése vektorként

Grafikák áthúzása a 3D panelre

Áthúzással is hozzáadhat grafikát a 3D panelhez. Ezt a lehetőséget a 3D panel Objektum, Anyagok vagy Megvilágítás bármely tulajdonságában használhatja.

  1. Jelölje ki az objektumot a vásznon, kattintson rá, és húzza át a 3D és anyagok panelre. Ekkor megjelenik a + Grafika hozzáadása szimbólum a panelen.
  2. A grafikaként való hozzáadáshoz egyszerűen húzza át az objektumot.

Több objektum áthúzásához tartsa lenyomva az ALT billentyűt, ás húzza el az objektumot a panelen.

Hozzáadás több grafikaként

Ha több objektumot tartalmazó grafikával rendelkezik, akkor a rajzelem mindegyik objektumát hozzáadhatja külön grafikaként is.
Kattintson a    elemre a 3D és anyagok panel alján, és válassza a Hozzáadás több grafikaként lehetőséget.

Ha egyetlen vagy több grafikát ad hozzá, a rendszer mint Szimbólumok menti őket az Illustratorban.

A következő lépések: 3D-s szöveghatások létrehozása

Bemutattuk, hogyan tud 3D-s hatásokat alkalmazni az Illustrator programban, illetve rajzelemeket letérképezni a 3D-s objektumokon. Tekintsen előre, és ismerje meg, hogyan hozhat létre 3D-s szöveghatásokat alapvető eszközök és funkciók segítségével.
