Gerenciamento e animação de caminhos e máscaras de forma

Você anima os caminhos de máscara e caminhos de forma quase da mesma maneira que anima outras propriedades: defina os quadros-chave da propriedade Caminho de máscara ou Caminho, defina caminhos em cada quadro-chave, e o After Effects interpolará entre esses valores especificados.

O Rotoscópio (ou apenas roto) realiza desenhos ou pinturas em quadros de um filme usando elementos visuais do filme como referência. Um tipo comum de rotoscópio é traçar um caminho ao redor de um objeto em um filme e usar esse caminho como uma máscara para separar o objeto do fundo. Isso permite que você trabalhe com o objeto e o plano de fundo em separado e, consequentemente, você pode fazer coisas como aplicar efeitos diferentes ao objeto em vez de ao seu fundo ou substituir o fundo.

O rotoscópio no After Effects é em grande parte uma questão de desenhar máscaras, animar o caminho de máscara e depois usar essas máscaras para definir um fosco. Muitas ferramentas e técnicas adicionais facilitam essa tarefa, como o controle de movimento no objeto antes de começar a desenhar máscaras e depois usar os dados do controle de movimento para fazer com que a máscara ou fosco sigam automaticamente o objeto.

Dicas de rotoscópio

• Imediatamente depois de começar a desenhar uma máscara, pressione Alt+Shift+M (Windows) ou Option+Shift+M (Mac OS) para ativar os quadros-chave para essa máscara e definir um quadro-chave. Assim, você não editará uma máscara quadro a quadro por vários minutos (ou mais) e depois se aperceber que perdeu todo seu trabalho em quadros anteriores porque você esqueceu de clicar no cronômetro para tornar o caminho de máscara animado.
• Desenhe as máscaras em uma camada sólida branca com a opção Vídeo (olho) desativada, acima da camada (bloqueada) de gravação. Assim, você não corre nenhum risco de mover acidentalmente a camada de gravação ao manipular a máscara e também será muito mais fácil aplicar os dados de rastreamento à máscara. (Você aplica os dados de rastreamento à camada sólida invisível que contém a máscara.) Isso também significa que você não perderá seus quadro de visualização em cache sempre que manipular a máscara. (Consulte Alternar visibilidade ou influência de uma camada ou grupo de propriedades e Bloquear ou desbloquear uma camada.)
• Ative a preferência Preservar contagem de vértice de constante. (Consulte Designar o primeiro vértice para um caminho de Bézier.)
• Quando possível, transforme (gire, redimensione, mova) a máscara inteira ou um subconjunto dos vértices da máscara em vez de mover os vértices individualmente. Assim, ganha em eficiência e evita a trepidação proveniente de movimento inconsistente nos quadros. (Consulte Mover vértices no modo de transformação livre.)
• O controle de movimento manual é menos demorado que o rotoscópio manual. Quanto mais esforço for gasto para obter bons dados de rastreamento para várias partes da cena e objeto, menos tempo você gastará desenhando e refinando máscaras. (Consulte Controle e estabilização de movimento.)
• Use o recurso difusão da máscara de largura variável para obter mais controle de difusão objetos.

Visualizar caminhos e formas de máscara

• Para ver os caminhos de máscara para as camadas selecionadas no painel Linha de tempo, pressione M.
• Para exibir as máscaras ou forma selecionadas no painel Linha de tempo, pressione SS (pressione a tecla S duas vezes).
• Para ver os caminhos de máscara e forma no painel Composição, clique no botão Alternar visibilidade do caminho da forma e máscara na parte inferior do painel Composição.
• Para ver os caminhos de máscara no painel Camada, escolha Máscaras no menu Exibir do painel Camada.
• Para ocultar um caminho de máscara e exibir outros, bloqueie a máscara selecionando a opção Bloquear no painel Linha de tempo e depois escolha Camada > Máscara > Ocultar máscaras bloqueadas.
• Para isolar máscaras selecionadas e ocultar outras, escolha Camada > Máscara > Bloquear outras máscaras e depois escolha Camada > Máscara > Ocultar máscaras bloqueadas.

Selecionar caminhos de forma, formas e grupos de formas

Você pode selecionar camadas de forma e seus componentes em qualquer um dos quatro níveis de seleção, chamados de modos de seleção:

A camada de forma inteira é selecionada. As transformações são aplicadas às propriedades de transformação da camada, no grupo de propriedades Transformar que está no mesmo nível do grupo de propriedades Conteúdo.

Um grupo de formas inteiro é selecionado. As transformações são aplicadas às propriedades de transformação do grupo, no grupo de propriedades Transformar no grupo de formas no painel Linha de tempo.

Vários vértices em um ou mais caminhos de Bézier são selecionados. Uma caixa delimitadora de transformação livre é exibida ao redor dos vértices no painel Composição. Ao operar em essa caixa, é possível mover vários vértices com uma única transformação. As transformações são aplicadas aos vértices propriamente ditos, contidos na propriedade Caminho no painel Linha de tempo.

Somente os vértices são selecionados. Nesse modo, é possível executar as operações de edição de caminho, como adicionar vértices a um caminho e mover vértices individuais.

Para obter informações sobre como selecionar máscaras, consulte Selecionar máscaras, segmentos e vértices.

Selecionar uma camada de forma

• Clique no nome da camada ou na barra de duração da camada no painel Linha de tempo.
• Usando a ferramenta Seleção, clique dentro dos limites da camada no painel Composição.
• Para desmarcar todas as formas em uma camada, mas manter a camada da forma selecionada, clique dentro dos limites da camada, mas fora dos caminhos de forma.

Selecionar um grupo de formas no modo de seleção de grupo

• Usando a ferramenta Seleção, clique duas vezes em um membro do grupo no painel Composição. Cada vez que clicar duas vezes, você desce um outro nível na hierarquia de grupo.
• Para ativar a ferramenta Seleção direta , mantenha Ctrl (Windows) ou Command (Mac OS) pressionado com a ferramenta Seleção selecionada. Clique em uma forma no painel Composição com a ferramenta Seleção direta para selecionar diretamente o grupo dessa forma, independentemente da profundidade de aninhamento da forma na hierarquia de grupo.
• Para selecionar um grupo contido no mesmo grupo que já está selecionado, clique no grupo para selecionar.
• Para adicionar um grupo a uma seleção, clique com a tecla Shift pressionada nele. É possível combinar a tecla Shift com o duplo clique e com a ferramenta Seleção direta para adicionar grupos mais profundamente aninhados à seleção.

Selecionar caminhos e vértices no modo de edição de caminho

• Para selecionar um vértice, clique no vértice com a ferramenta Seleção. Para adicionar vértices à seleção, clique com a tecla Shift pressionada neles.
• Para selecionar um segmento de caminho, clique no segmento com a ferramenta Seleção. Para adicionar segmentos à seleção, clique com a tecla Shift pressionada neles.
• Para selecionar um caminho inteiro, clique com a tecla Alt (Windows) ou Option (Mac OS) em um segmento ou um vértice do caminho com a ferramenta Seleção ou selecione qualquer parte do caminho e pressione Ctrl+A (Windows) ou Command+A (Mac OS).
• Para selecionar vértices arrastando, selecione um caminho ou uma parte de um caminho para acessar o modo de edição de caminho e depois arraste com a ferramenta de seleção de letreiro para desenhar uma caixa de seleção de letreiro ao redor dos vértices a serem selecionados. Para adicionar vértices à seleção, mantenha a tecla Shift pressionada enquanto desenha caixas de seleção de letreiro adicionais.

Selecionar todos os pontos em um caminho e acessar o modo de transformação livre

• Clique duas vezes em um segmento de caminho enquanto estiver no modo de edição de caminho ou no modo de seleção de grupo de uma única forma.
• Selecione a propriedade Caminho no painel Linha de tempo e pressione Ctrl+T (Windows) ou Command+T (Mac OS).

Selecionar máscaras, segmentos e vértices

Diferentemente das camadas, as máscaras podem ter mais de um nível de seleção. Você pode selecionar uma máscara como um caminho inteiro, o que é adequado quando você deseja mover ou redimensionar uma máscara. Contudo, se desejar alterar o caminho de uma máscara, selecione um ou mais pontos nele. Os pontos selecionados aparecem sólidos e os pontos não selecionados aparecem vazios.

Selecionar ou desmarcar máscaras no painel Camada ou Composição

• Para selecionar um vértice em uma máscara, clique no vértice com a ferramenta Seleção . Para adicionar vértices à seleção, clique com a tecla Shift pressionada neles.
• Para selecionar um segmento de máscara, clique no segmento com a ferramenta Seleção. Para adicionar segmentos à seleção, clique com a tecla Shift pressionada neles.
• Para selecionar uma máscara inteira, clique com a tecla Alt (Windows) ou clique com a tecla Option (Mac OS) em um segmento, vértice ou alça de uma máscara com a ferramenta Seleção, ou selecione qualquer parte da máscara e escolha Editar > Selecionar tudo ou pressione Ctrl+A (Windows) ou Command+A (Mac OS). Para adicionar máscaras à seleção, clique em Alt+Shift (Windows) ou clique em Option+Shift (Mac OS) nelas.
• Para selecionar máscaras arrastando, selecione uma máscara ou parte de uma máscara para acessar o modo de edição de máscara e depois arraste com a ferramenta Seleção para desenhar uma caixa de seleção de letreiro completamente ao redor dos vértices ou máscaras que deseja selecionar. Para adicionar máscaras ou vértices à seleção, mantenha a tecla Shift pressionada enquanto desenha caixas de seleção de letreiro adicionais.
• Para selecionar todas as máscaras em uma camada, selecione uma máscara na camada e escolha Editar > Selecionar tudo ou pressione Ctrl+A (Windows) ou Command+A (Mac OS).
• Para desmarcar todas as máscaras, pressione Ctrl+Shift+A (Windows) ou Command+Shift+A (Mac OS).
• Para selecionar uma máscara adjacente em uma camada, pressione Alt+acento grave (`) (Windows) ou Option+acento grave (`) (Mac OS) para selecionar a máscara seguinte, ou Shift+Alt+acento grave (`) (Windows) ou Shift+Option+acento grave (`) (Mac OS) para selecionar a máscara anterior.
• Para desmarcar uma máscara, clique em qualquer local sem ser na máscara.
• Para remover um vértice ou segmento de uma seleção, clique em Shift no vértice ou segmento.

Selecionar máscaras no painel Linha de tempo

Bloquear ou desbloquear máscaras

Bloquear uma máscara evita que você a selecione nos painéis Linha de tempo, Composição e Camada ou que a defina como destino no painel Camada. Utilize esse recurso para evitar alterações indesejadas na máscara.

Mover vértices no modo de transformação livre

Você pode redimensionar e girar um caminho de máscara ou de forma inteiro (ou vértices selecionados em um ou mais caminhos) usando o comando Pontos de transformação livre. Ao usar esse comando, uma caixa delimitadora de transformação livre envolve os vértices selecionados e um ponto de ancoragem aparece no centro da caixa delimitadora para marcar o ponto de ancoragem para a transformação atual. Você pode redimensionar e girar os vértices selecionados arrastando a caixa delimitadora ou suas alças. Para alterar o ponto de referência dos vértices são girados ou dimensionados mova o ponto de ancoragem da caixa delimitadora. As alças da caixa delimitadora de transformação livre e o ponto de ancoragem existem independentemente das alças e do ponto de ancoragem da camada.

Converte um caminho entre Bézier manual e RotoBézier

É possível converter qualquer caminho de máscara de Bézier manual ou caminho de forma de Bézier manual em um caminho de RotoBézier. Se o caminho de Bézier manual possuir alças de direção que foram definidas, essa conversão muda a forma do caminho, pois o After Effects calcula a curvatura de segmentos de RotoBézier automaticamente.

A conversão de um caminho de RotoBézier em um caminho de Bézier manual não altera a forma do caminho.

Modificar um caminho de máscara ou de forma de Bézier

Você pode alterar um caminho de máscara de Bézier usando a ferramenta Seleção e as ferramentas de caneta no painel Camada ou Composição. Você pode alterar um caminho da forma de Bézier usando a ferramenta Seleção e as ferramentas de caneta no painel Composição.

As ferramentas de caneta (Adicionar vértice, Excluir vértice e Converter vértice) estão agrupadas com a ferramenta Caneta no painel Ferramentas. Para exibir essas ferramentas no painel Ferramentas, clique e mantenha pressionada a ferramenta Caneta no painel Ferramentas.

Para modificar um caminho, verifique se você clica somente em vértices ou segmentos existentes; caso contrário, você pode criar um novo marcador em vez disso.

Mover, adicionar ou excluir um vértice

Ajustar um segmento de caminho

Alternar um vértice entre um ponto suave e um ponto de vértice

Definir a tensão de uma máscara de RotoBézier

Alterar um caminho de máscara numericamente

Designar o primeiro vértice para um caminho de Bézier

Para animar um caminho, o After Effects designa o vértice na extremidade superior do quadro-chave inicial como o primeiro vértice e numera cada vértice sucessivo em ordem crescente a partir do primeiro vértice. O After Effects atribui os mesmos números aos vértices correspondentes em todos os quadros-chave sucessivos. O After Effects interpola o movimento de cada vértice da posição inicial em um quadro-chave à posição do vértice numerado correspondentemente no quadro-chave seguinte. A qualquer momento durante uma animação, você pode designar outro vértice como o primeiro vértice; isto faz com que o After Effects renumere os vértices do caminho. Renumerar vértices faz com que a animação do caminho mude, porque o After Effects mapeia os novos números de vértice para os números antigos de vértice correspondentes ainda salvos em quadros-chave sucessivos.

Ao copiar um caminho fechado para um caminho de movimento, o vértice designado como o primeiro vértice do caminho fechado é usado como o início do caminho de movimento. Todos os caminhos de movimento são caminhos abertos.

Algumas operações de caminho de forma, como Aparar caminhos, também usam o primeiro vértice como entrada para determinar como modificar o caminho.

Animar um caminho de máscara com a Interpolação de máscara inteligente

A Interpolação de máscara inteligente fornece um alto nível de controle ao criar quadros-chaves do caminho de máscara e animações suaves e realistas. Depois de selecionar os quadros-chave do caminho de máscara para interpolar, a Interpolação de máscara inteligente cria quadros-chave intermediários com base em configurações que você fornece. O painel Informações exibe o progresso da interpolação e o número de quadros-chave criados.

Mover uma máscara ou deslocar uma camada por trás de uma máscara

É possível ajustar a área visível através de uma máscara, movendo a máscara no painel Camada ou Composição ou deslocando (movendo) a camada por trás da máscara no painel Composição. Quando você move uma máscara, os valores da posição da camada de máscara permaneçam constantes, e a máscara se move em relação a outros objetos no painel Composição.

Quando você usa a ferramenta Deslocar atrás (ponto de ancoragem) para deslocar uma camada para trás de uma máscara, a posição da máscara permanece constante no painel Composição mas muda no painel Camada. Os valores Posição da camada mascarada muda em relação à composição. Quando você desloca para além das bordas do quadro da camada, os valores Caminho da máscara na camada também mudam. O uso da ferramenta Deslocar atrás (ponto de ancoragem) poupa etapas. Sem ela, você teria que mudar as propriedades Posição e Caminho da máscara camada mascarada manualmente. Você pode animar uma camada deslocando-se atrás de outra camada configurando quadros-chave para as propriedades Posição e Caminho da máscara da camada mascarada.

Mover uma máscara

Deslocar uma camada atrás de sua máscara

Reconhecimento facial e controle de máscara

Você pode usar o controle de máscara para transformá-la, de forma que ela siga o movimento de um objeto (ou objetos) em um filme. Para obter mais informações, consulte Controle de máscara.

Você também pode usar o controlador de máscaras para detectar e acompanhar com precisão os rostos humanos. Para obter mais informações, consulte Reconhecimento facial.

Acesso da expressão a pontos de caminho em máscaras, formas de Bézier e traçados de pincel

É possível usar as expressões para ler e gravar as coordenadas X e Y de pontos de caminho ou vértices para:

• Máscaras de camada
• Formas de Bézier
• Traçados de pincel nos efeitos Pintura, Pincel tipo rotoscópio e Refinar borda.

Os métodos de expressão são semelhantes a acessar os vértices de caminho por meio de script. O método de expressão é chamado points() em vez de vertices() para manter a familiaridade.

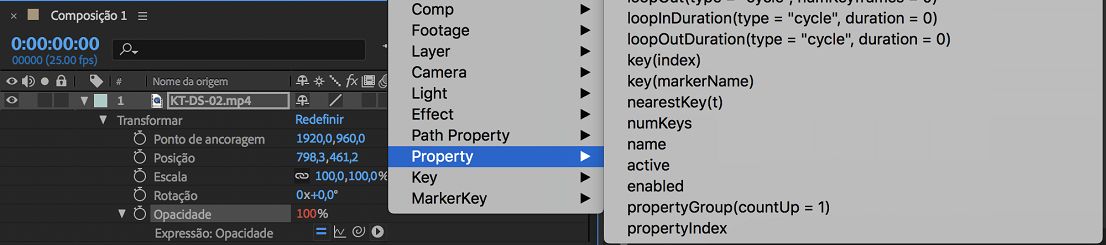

Acessar métodos de expressão

Você pode acessar os métodos da expressão usando as seguintes etapas:

Abaixo estão listados os métodos de expressão de exemplo dos seguintes objetos de caminho:

• Caminhos de máscara de camada: layer("Dark Gray Solid 1").mask("Mask 1").path ou .maskPath
• Caminhos de forma de Bézier: layer("Shape Layer 1").content("Shape 1").content("Path 1").path
• Caminhos de traçado do efeito de pintura:layer("Dark Gray Solid 1").effect("Paint").stroke("Brush 1").path
• Caminhos de traçado do Pincel tipo rotoscópio e efeito Refinar borda: layer("Dark Gray Solid 1").effect("Pincel tipo rotoscópio e efeito Refinar borda").stroke("Primeiro plano 1").path

Dicas para trabalhar com esses métodos de expressão:

• Os valores de ponto e tangente são retornados como uma matriz de matrizes de pares de número [x,y] para as coordenadas dos vértices. Os valores de coordenadas são arredondados para quatro casas decimais.
• As matrizes de ponto e tangente começam com o primeiro vértice no caminho. Você pode alterar o primeiro vértice dos caminhos da máscara de camada e de forma de Bézier usando o comando Camada > Máscara e Caminho de forma > Definir primeiro vértice.
• As coordenadas para máscara de camada de pontos do caminho são relativas à origem da camada em seu canto superior esquerdo.
• As coordenadas para pontos do caminho de forma Bézier são relativos ao ponto de ancoragem do grupo de formas do caminho (por exemplo, "Transformar: Forma 1 > Ponto de ancoragem").
• As coordenadas para pontos de caminho de traçado de pincel são relativas ao início do traçado; o primeiro ponto é [0,0].
• O método toComp() ou outros métodos de transformação do espaço da camada podem ser úteis ao converter coordenadas de diferentes camadas em um espaço comum ou apenas retornar as coordenadas relativas ao espaço de composição.
• Porque os caminhos de forma de Bézier são relativos ao ponto de ancoragem do grupo de forma local e não da camada, seus valores podem ter sido deslocados de onde deveriam estar. Para solucionar isso, defina todas as propriedade de Transformação grupo de forma para zero. Lembre-se de que converter uma forma paramétrica para uma forma de Bézier pode afetar a posição do grupo de formas.
• O método createPath() pode ser passado para pontos, tangentes e métodos isClosed do mesmo caminho ou de outros. Você pode passar esses métodos inalterados para duplicar um caminho ou transformar os valores de ponto e tangente antes de passá-los para modificar ou animar o caminho.

Painel Criar nulos a partir dos caminhos

Criar nulos a partir dos caminhos  scriptUI, permite criar animações intuitivas orientadas por expressões, sem criar expressões manualmente. É possível vincular os caminhos diretamente a formas, formas para sólidos etc. O painel Criar nulos a partir dos caminhos usa o acesso de expressão para pontos de caminho a fim de vincular automaticamente o nulo para que você não precise criar a expressão por conta própria.

O painel cria nulos para cada ponto de caminho em um caminho de máscara ou de forma de Bézier. Você pode usar os seguintes botões no painel para orientar o desempenho dos nulos:

• Pontos seguem nulos: o botão cria nulos que controlam a posição dos pontos de caminho. Os pontos de caminho são anexados aos nulos e você pode animá-los para orientar os pontos do caminho.
• Nulos seguem pontos: o botão cria nulos controlados pela posição dos pontos de caminho. Os nulos são anexados aos pontos de caminho e você pode animar os pontos do caminho para mover os nulos.
• Caminho de mapeamento: o botão para criar um único nulo que segue o caminho. A posição do nulo é vinculada às coordenadas do caminho. A rotação do nulo é orientada automaticamente para seguir o caminho. O Caminho de mapeamento controla o movimento do nulo no caminho e onde houver repetições. Por padrão, os quadros-chave são configurados para rastrear o caminho em 1 segundo e loop está ativado.

Trabalhar com o painel
