Хотите использовать инструменты построения фигур для создания значка или дизайнерского ресурса? Вы обратились по адресу!
Создавать изображения в XD легко благодаря множеству инструментов рисования, доступных на панели инструментов. Вы можете быстро создавать простые значки или графические объекты с помощью любого из доступных инструментов построения фигур либо использовать расширенный инструмент «Перо» для создания сложных фигур или объектов.
Ознакомьтесь с нижеприведенной информацией, чтобы изучить безграничные возможности использования инструментов построения фигур для создания ваших дизайнерских ресурсов!
Еще не знакомы с Adobe XD?
Научитесь основам работы с приложением
Попробуйте сами
Получить файл-образец
Прежде чем продолжить
Ознакомьтесь с описанными ниже понятиями в XD.
- Основные сведения о рабочей среде.
- Настройка монтажных областей в XD.
|
|
Фигура состоит из нескольких отрезков линий, называемых контурами. Простой контур состоит из двух опорных точек, которые работают как булавки, удерживающие провод на месте. |
|---|---|
|
Опорные точки |
Начальная и конечная точки отрезка линии отмечены опорными точками. Опорные точки используются для управления длиной и изгибом контура. Маркер направления на опорной точке определяет направление контура. |
|
Количество углов |
Число сторон многоугольника. |
|
Радиус скругления |
Радиус скругления визуализирует закругленные углы фигур. |
|
Ограничительная рамка |
Ограничительная рамка — это прямоугольная рамка вокруг изображения, фигуры или текста, которую можно перемещать путем перетаскивания, трансформировать, поворачивать или масштабировать. |
Хотите создать простую фигуру?
Все инструменты рисования, включая инструменты для создания фигур, доступны на панели инструментов в режиме Дизайн. Параметры каждого инструмента доступны в инспекторе свойств в правой части окна.
 Панель инструментов в Adobe XD |
Инструмент «Прямоугольник» (R) отображает прямоугольник, прямоугольник со скругленными углами, квадрат или произвольную фигуру. |
|
|---|---|---|
|
<Вставить изображение> Инструмент «Линия» (L) отображает отрезок прямой линии. |
Рисование прямоугольника или квадрата
Инструмент «Прямоугольник» на панели инструментов позволяет рисовать прямоугольник или квадрат. Кроме того, вы также можете использовать этот инструмент для создания пользовательских фигур.
на панели инструментов, после чего перетащите курсор мыши вправо.Как придать прямоугольнику скругленные углы?

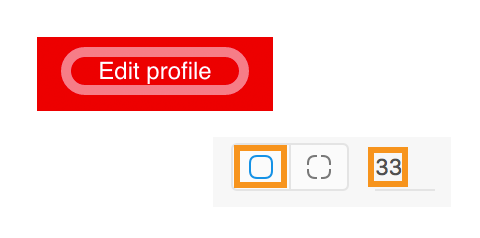

Вы можете дополнительно модифицировать прямоугольник, добавив скругленные стороны к одному или ко всем его углам. Для этого необходимо изменить параметр Радиус скругления.

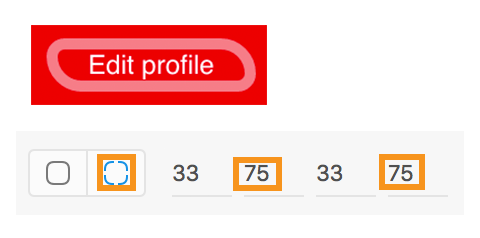

Чтобы изменить один радиус скругления, удерживая нажатой клавишу Option или Alt, щелкните маркер радиуса
для угла, который требуется скорректировать, после чего потяните его по направлению к центру фигуры.
Кроме того, вы можете задать значение радиуса скругления для этого угла в текстовом поле Разный радиус для каждого угла
в инспекторе свойств.
в инспекторе свойств.
Вы не можете изменить радиус скругления угла при преобразовании фигуры в контур.
Рисование круга или эллипса
Инструмент «Эллипс» используется для рисования кругов и эллипсов.
|
|
|
|
Рисование круга Выберите инструмент Эллипс ( |
Перетащите курсор мыши вправо. Обратите внимание на сведения о размещении объекта, отображаемые в полях Ширина и Высота, а также Ось X и Ось Y в инспекторе свойств. |
) на панели инструментов. Удерживайте нажатой клавишу Shift во время перетаскивания, чтобы фигура имела форму круга.Рисование многоугольника

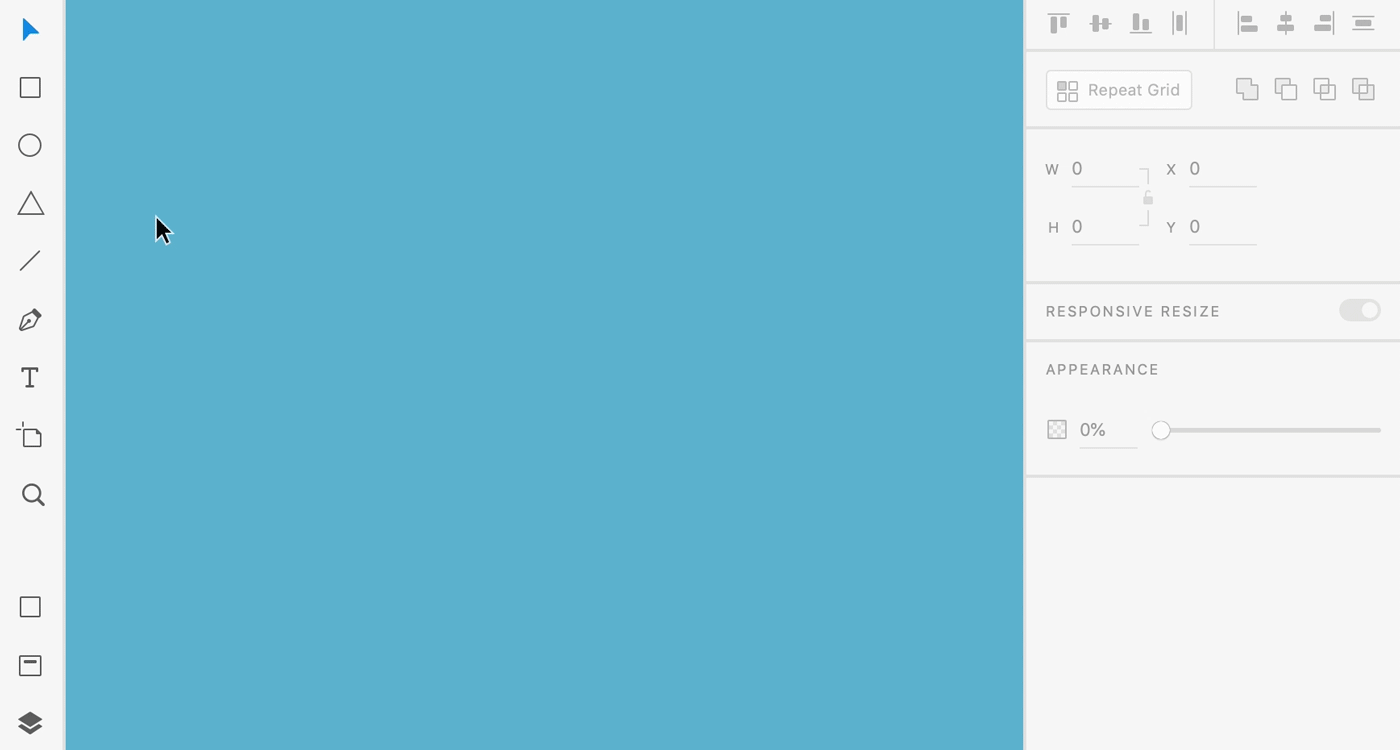

Инструмент «Многоугольник» позволяет создавать ряд новых фигур, таких как треугольники, ромбы, пятиугольники, звезды и фигуры в форме сердца.
Изменение количества углов и радиуса
В инспекторе свойств для многоугольника теперь отображаются параметры Количество углов, Радиус скругления и Пропорция звезд.
Используйте текстовое поле Количество углов
, чтобы изменить количество сторон многоугольника. Используя клавиши со стрелками вверх и вниз, можно увеличить или уменьшить количество сторон многоугольника.
в инспекторе свойств.Создание фигур в форме звезды и сердца
Требуется добавить популярные фигуры в свой дизайн? Вы можете добавить в свой дизайн пользовательские фигуры в форме звезды и сердца, не создавая их с нуля.
|
|
|
|
|
(Звезда)
) в правом верхнем углу многоугольника и перетащите его в направлении радиуса.
в инспекторе свойств.Рисование линии
Инструмент «Линия» позволяет рисовать горизонтальные, диагональные и вертикальные линии. Чтобы нарисовать диагональную или вертикальную линию, удерживайте нажатой клавишу Shift во время рисования.
Рисование кривой с помощью прямой линии
Чтобы создать кривую, нарисуйте линию и дважды щелкните по ней с помощью инструмента Выбор для преобразования линии в контур. Дважды щелкните опорную точку, чтобы отобразить ее маркер направления. После этого перетащите маркер в любом направлении, чтобы нарисовать идеальную кривую. При необходимости добавьте к вектору дополнительные опорные точки.
Редактирование фигур
В Adobe XD вы можете выполнять быстрое редактирование фигур с помощью единого средства — инструмента Выбор. В этом разделе мы научимся создавать реплики с помощью инструмента «Эллипс» (или любой другой фигуры, которая вам нравится).
- Нарисуйте эллипс на монтажной области.
- Выберите инструмент Выбор и дважды щелкните фигуру, чтобы преобразовать ее в контур. На данном этапе вы можете отредактировать опорные точки. Продолжайте редактирование существующих опорных точек либо просто щелкните сегмент контура, чтобы добавить новые опорные точки.
- Нарисуйте хвост для реплики, потянув одну из опорных точек в требуемом направлении.
Нажмите клавишу Esc для выхода из режима редактирования контура. Ограничительная рамка появится снова, а опорные точки будут скрыты.
Видео «Как создавать значки, используя простые фигуры?»
«Adobe XD имеет мощный набор инструментов рисования для создания набора значков, необходимых для вашей системы дизайна», — отмечает Дани Бомонт (Dani Beaumont), главный менеджер продукта, XD.
Чтобы узнать больше о создании собственного набора значков с нуля и использовании существующих библиотек значков, просмотрите это 4-минутное видео.
Еще одно руководство и загружаемые файлы примеров приведены в разделе Создание значков с помощью простых фигур.
Советы и рекомендации
Вы уже знаете, как создавать набор значков в XD. Ниже вы найдете еще несколько полезных советов и рекомендаций.
- Вы можете выполнить наклон прямоугольной фигуры по умолчанию, преобразовав ее в контур. Выберите две опорные точки сверху, перетаскивая курсор мыши по точкам или используя клавишу Shift. Перетащите одну из опорных точек влево или вправо, удерживая ее на одной линии с исходным положением опорных точек.
- При рисовании фигур удерживайте нажатой клавишу Option (Mac) либо Alt (Windows), чтобы нарисовать фигуру из центра.
Дополнительные советы по работе с инструментами рисования вы можете получить у @Elainecchao, менеджера продукта XD в Twitter.
Что дальше?
Мы научили вас основам создания значков с помощью инструментов для создания фигур в XD. Если вы хотите дополнительно изучить возможности использования фигур, узнайте, как комбинировать простые фигуры для создания уникальных геометрических узоров.
Хотя в XD есть все инструменты рисования для создания векторных иллюстраций, вы также можете воспользоваться преимуществами более широкого набора инструментов рисования в Illustrator.Ознакомьтесь с нижеприведенной информацией, чтобы узнать, как можно переносить ресурсы из Illustrator в XD.
