Gitter, Anhänge und Handles

Wenn Sie eine Ebene im Marionettenfenster auswählen, wird eine gelbe Kontur für das Gitter angezeigt. Diese gelbe Kontur stellt das Gitter dar, das durch die Ebenen mit einer vertikalen gelben Linie in der Ebenenliste identifiziert wird, zusammen mit den Einstellungen Gitterform und Gitterausweitung. Anhand dieser Kontur können Sie feststellen, ob die Form eines Gitters wie gewünscht dargestellt wird und keine Veränderungen aufgrund von überlappenden Ebenen aufweist.

Um die Gitterkontur und die automatisch angefügten Handles anzuzeigen oder auszublenden, verwenden Sie die Schaltfläche Gitterkontur anzeigen und Auto-Handles () unten links im Marionettenfenster.

Jedes verformbare Gitter besteht aus einer oder mehreren nicht unabhängigen Ebene auf demselben Level einer Marionettenhierarchie. Die Grenzen des Gitters werden durch die Einstellungen im Bereich Marionettengitter des Bedienfelds Eigenschaften gesteuert.

Gitterform

Umriss: Die Gittergrenzen werden an den undurchlässigen Pixel im Bildmaterial der Ebene verkrümmt.

Rechteck: Passt die rechteckigen Begrenzungen dieser Ebenen an.

Autom. (Vorversion): Für in früheren Versionen von Character Animator importierte Marionetten lautet der Standard „Autom. (Vorversion)“ und es wird entweder eine Umrissform verwendet, wenn die Ebenen überlappen, oder eine rechteckige Form, wenn die Ebenen nicht überlappen.

Gitterinsel-Verbindungsbreite

Bei Verwendung der Gitterform „Umriss“ können nicht überlappende Ebenen (Gitterinseln) miteinander verbunden werden, sodass sämtliche Ebenen komplett im Gitter enthalten sind. Standardmäßig (keine Verbindung zwischen Inseln) wird die größte Ebene im Bereich verwendet, wodurch die nicht überlappenden Ebenen ignoriert werden und nicht im Szenenfenster angezeigt werden. Wenn Sie über nicht überlappende Ebenen verfügen, stellen Sie den Wert Gitterinsel-Verbindungsbreite auf mindestens „1“ ein, um diese Gitterinseln mit einer Brücke oder einem „Damm“ zu verbinden, damit alle Ebenen Teil des Gitters und in der Szene sichtbar sind.

Parameter „Jede Insel verbinden mit“

Verwenden Sie den Parameter Jede Insel verbinden mit, um zu steuern, wie diese Gitterinseln miteinander verbunden werden. Nächste stellt eine Verbindung zu der am nächsten liegenden Insel her, während Größte eine Verbindung zur größten Insel im Bereich herstellt.

Gitterausweitung

„Gitterausweitung“ erweitert die Kontur des Gitters für zusätzliche Füllung.

Handle-Fixierung

Die Handle-Fixierung ist ein Verhalten, das die Bewegung in einer flexiblen Marionette beschränkt. Bei diesem Verhalten bleiben Teile einer flexiblen Marionette an Ort und Stelle (als wären sie fixiert worden). Weitere Informationen zur Handle-Fixierung, zur Einrichtung und zur Verwendung des Versteifungswerkzeugs finden Sie hier.

Unabhängige Gruppen automatisch anhängen

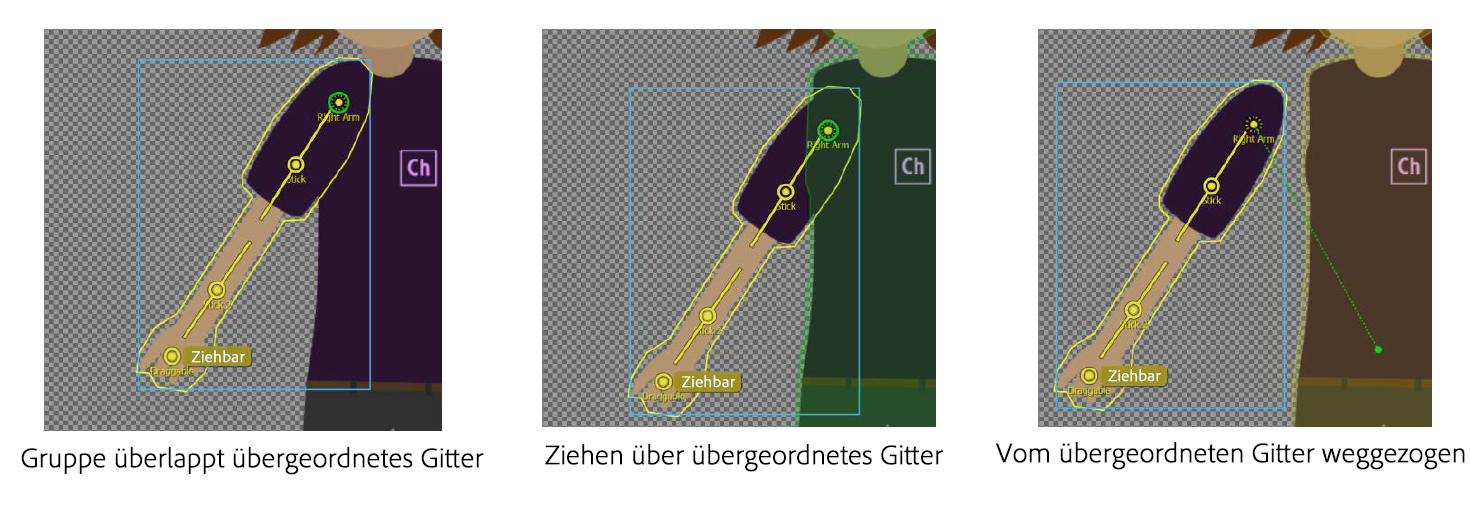

Das Anpassen einer Marionette mit unabhängigen Teilen wird dadurch optimiert, dass diese unabhängigen Gruppen automatisch an ihre übergeordneten Teile angehängt werden (z. B. Arme, Beine oder andere Teile, die mit dem Torso oder einem anderen Teil einer Figur überlappen). Positionieren Sie den Ursprung der Gruppe bei neu importierten Grafiken an der Stelle, an der sie angehängt werden soll. Sie müssen sie nicht manuell anheften oder Handles zum Anheften verwenden. Im Marionettenfenster gibt es auch hilfreiche Visualisierungen, die zeigen, wie diese unabhängigen Gruppen an das Gitter ihrer übergeordneten Gruppen angehängt werden.

Um unabhängige Gruppen automatisch an das Gitter der übergeordneten Gruppe einer Marionette anzuhängen, führen Sie diese Schritte aus:

Ebenen in einer Schnittmaske lösen

Um Schnittmasken von Ebenen zu lösen, führen Sie die folgenden Schritte aus:

Optionen für das Anhängen von Stilen an Ebenen

Wenn Sie eine Ebene im Marionettenfenster auswählen und die Option „Unabhängig verkrümmen“ aktivieren, wird das Steuerelement „Anhängen an“ zusammen mit dem neuen Steuerelement „Anhängestil“ aktiviert. Die folgenden Anhängestile sind verfügbar:

• Verschweißt: Die Ebene kann nicht um den Ursprung bewegt, gedreht oder skaliert werden.
• Gelenk: Die Ebene kann gedreht, aber nicht um den Ursprung bewegt oder skaliert werden.
• Frei: Die Ebene kann frei um den Ursprung bewegt, gedreht und skaliert werden.

Ebenen-Handles

Handles, mit deren Verhalten sich Marionetten steuern lassen, können mithilfe der Werkzeuge im Marionettenfenster erstellt werden.

Handles einer Marionette anzeigen

Heben Sie entweder die Auswahl sämtlicher Ebenen auf (oder wählen Sie links im Marionettenfenster die oberste Überschrift aus) oder wählen Sie eine Gruppenebene aus. Die Handles in der offenen oder ausgewählten Gruppe mit Teilnahme am selben Verkrümmungsgitter werden als gelbe Kreise angezeigt.

Handles, die im Marionettenfenster erstellt wurden, haben einen Punkt in der Mitte des Kreises. Diese Handles können gelöscht, verschoben und umbenannt werden. Handles, die in der Grafikdatei angegeben sind, haben keinen Punkt und können nicht verschoben oder umbenannt werden. Ein gefüllter Kreis kann gelöscht werden. Ein gepunkteter Kreis repräsentiert ein Handle, das seinen Ursprung in der Grafikdatei hat und nicht gelöscht werden kann.

Handle-Tags

Im Marionettenfenster werden Handle-Tags rechts neben der Marionette und textbasierte Tags im Eigenschaftenfenster angezeigt. Das Handle-Tag wird rechts neben dem Handle in großer Schrift angezeigt. Der Handle-Name wird in kleiner Schrift unter dem Handle angezeigt. Die Grafikhilfslinien, die den gleichen Namen wie die Tags tragen, haben im Marionettenfenster standardmäßig keinen Namen.

Sie können Ebenen und Handles visuelle Tags zur einfacheren Identifizierung und schnelleren Verwendung hinzufügen. Tags werden außerdem entsprechend ihrer Verwendung kategorisiert. Darüber hinaus können Sie die Tags als Text- oder Abbildungsschaltflächen anzeigen. Weitere Informationen zum visuellen Tagging finden Sie unter Visuelle Tags für Marionettenebenen und -Handles.

Werkzeuge zum Erstellen von Handles

Verwenden Sie eines der folgenden Werkzeuge, um einen Handle im Marionettenfenster zu erstellen

• Handle-Werkzeug: Klicken Sie auf die gewünschte Position. Sie können das Tag des Handles zur Verwendung durch ein bestimmtes Verhalten oder als Anfügepunkt für eine Gruppe ändern.

• Versteifungs-Werkzeug: Klicken Sie auf eine Ebene, um das eine Ende der Versteifung zu kennzeichnen, und ziehen Sie dann zum anderen Ende der Versteifung. Ein Versteifungs-Handle mit dem Tag „Versteifung“ wird erstellt, beispielsweise, um einen Arm oder ein Bein zu beugen. Vermeiden Sie Überschneidungen von Versteifungen.

• Pin-Werkzeug: Klicken Sie auf die Position über einer Ebene, um das Verkrümmen zu beschränken. Ein Handle mit dem Tag „Fixiert“ wird erstellt.
• Dragger-Werkzeug: Klicken Sie auf die Position über einer verkrümmbaren Ebene, um das Verhalten des Draggers zu beeinflussen. Ein Handle mit dem Tag „Ziehbar“ wird erstellt.
• Dangle-Werkzeug: Klicken Sie auf die Position über einer verkrümmbaren Ebene, um das Dangle-Verhalten zu beeinflussen. Ein Handle mit dem Tag „Dangle“ wird erstellt.

Die Punkt-, Dragger-, Dangle- und Versteifungs-Werkzeuge sind im Prinzip spezialisierte Werkzeuge, die dieselbe Funktion erfüllen wie das Handle-Werkzeug, jedoch werden die erstellten Handles für spezielle Zwecke zudem mit Tags versehen.

Die für das Pin-, Dragger- und Dangle-Werkzeug erforderlichen Verhaltensweisen (und umgekehrt die entsprechenden Tags der Typen „Fixiert“, „Ziehbar“ und „Dangle“) werden automatisch auf der obersten Ebene der Marionette hinzugefügt, wenn das Verhalten nicht bereits auf der Ebene oder höher in der Ebenenstruktur der Marionette vorhanden ist. Eine Benachrichtigung wird angezeigt, wenn automatisch eine Verhaltensweise hinzugefügt wird.
