簡化路徑

使用多個錨點編輯複雜圖稿時遇到問題嗎? 運用 Illustrator 中的「簡化路徑」功能,解決編輯複雜路徑時遇到的各種問題。

簡化路徑

「簡化路徑」功能可讓您移除不必要的錨點,並為複雜圖稿產生簡化的最佳路徑,無需大幅修改原始路徑形狀。

簡化路徑具備以下優點:

  • 簡易又精確的路徑編輯功能
  • 縮減檔案大小
  • 加快檔案顯示和列印

何時需要簡化路徑?

  • 使用「影像描圖」功能後產生描圖路徑瑕疵,而想加以移除。
  • 只想編輯複雜圖稿的某一部分,並在選擇的圖稿區域中建立銳利或平滑路徑。
  • 想減少在 Illustrator 中使用變數寬度工具展開形狀後的錨點數量。
  • 想編輯透過行動繪圖應用程式建立的圖稿,然後讀入 Illustrator。
簡化

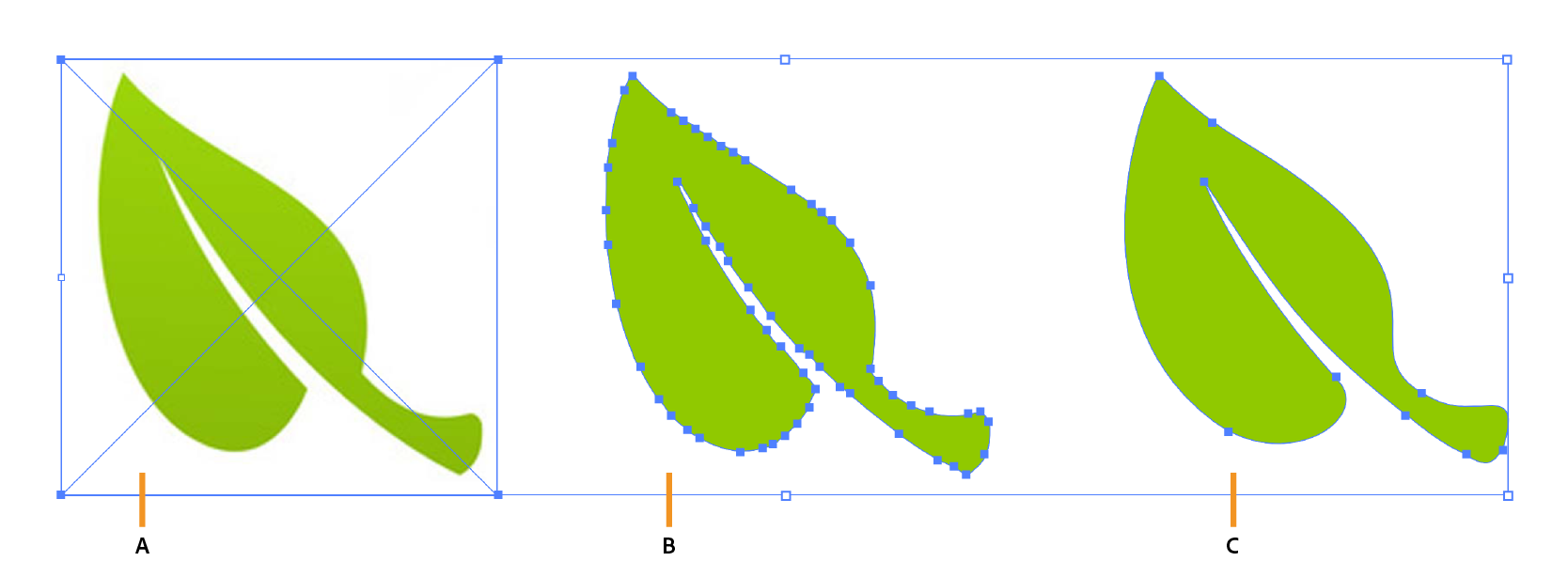

A. 原始影像 B. 描圖或讀入後的影像 (錨點數量上限) C. 簡化路徑後的影像 (最佳錨點數量)

自動簡化路徑

  • 選取物件或特定路徑區域。
  • 選擇「物件 > 路徑 > 簡化」

系統會自動移除不必要的錨點,並計算簡化路徑。

簡化路徑

A. 用於減少錨點的滑桿 B. 自動簡化錨點數量 C. 更多選項

手動簡化路徑

若要進一步簡化及微調路徑,請使用「減少錨點滑桿」。預設情況下,此滑桿會設為自動簡化的值。從滑桿的位置和值可看出簡化路徑與原始路徑有多相近。

  • 錨點數量下限 (): 滑桿接近或等於下限值時,錨點數量較少,但修正後的路徑曲線和原始路徑會有一些輕微偏差。
  • 錨點數量上限 (): 滑桿接近或等於上限值時,修正後的路徑曲線會有較多錨點,但會比較接近原始路徑。
簡化路徑

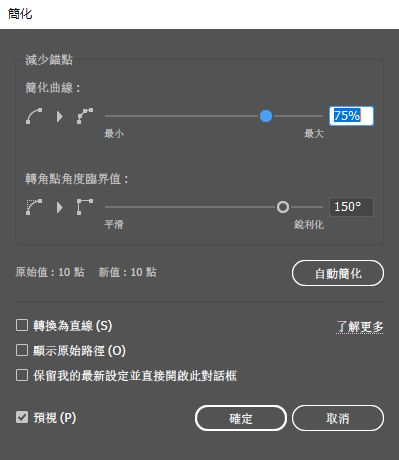

進階簡化控制項

如要開啟含有進階選項的「簡化」對話框,請按一下「更多選項」()。

簡化路徑

使用「轉角點角度臨界值」滑桿,控制路徑中轉角控制點的平滑度。向左移可增加平滑度,向右移則可調整增加銳利度。

提示: 如果想在錨點較少時快速產生平滑轉角,請使用「轉角點角度臨界值」滑桿,搭配「簡化曲線」滑桿一起使用

變更錨點或轉角角度臨界值時,Illustrator 會自動計算並顯示「原始」「新增」錨點的數量。

新增與原始控制點

  • 「顯示原始路徑」: 選取時可在簡化的路徑旁顯示原始路徑,預視兩條路徑的差異。
  • 「預視」: 可即時預視您所做的變更。

選取「轉換為直線」核取方塊,在物件的原始錨點間建立直線。

如果要在下次直接開啟含有目前設定的進階對話框,請選取「保留我的最新設定並直接開啟此對話框」核取方塊。

如果臨界值的數值大於自動計算的預設臨界值 (90°),轉角控制點不會改變。

範例: 運用進階選項簡化並編輯路徑

此範例中,我們透過「簡化路徑」對話框完成以下操作:

  • 減少所選區域的錨點。
  • 在所選區域中建立銳利轉角角度。
  • 在所選區域中將路徑轉換為直線。
進階控制項
要完成的圖稿 (紅線表示原始路徑)

轉角控制點
原始圖稿

以上為完成預期圖稿的方法

進階控制項

使用「平滑」工具建立平滑路徑

減少錨點數量後,您可以使用「平滑」工具來移除孤立控制點,使路徑更加平滑。

若要建立平滑路徑:

  • 選取物件。
  • 選取「平滑」工具
  • 沿著您要使其平滑的路徑區段長度拖移工具。
  • 繼續進行平滑化作業,直到線條或路徑已達所需的平滑度。
使用「平滑」工具

A. 原始路徑 B. 使用「平滑」工具拖移跨越路徑 C. 結果

建立平滑曲線

執行下列操作,便可維持原本的相對曲線,同時將曲線平滑化:

  • 選取「錨點」工具。
  • Option 鍵或 Alt 鍵,然後按一下任何控制點,即可將相對控制點配對,並平滑化該點。

控制平滑度等級

若要變更平滑量,按兩下「平滑」工具,然後設定下列選項:

擬真度

控制滑鼠或數位筆必須移動的距離,讓 Illustrator 將新的錨點加入路徑中。例如,2.5 的「擬真度」值表示不會登錄小於 2.5 像素的工具移動。「擬真度」的範圍從 0.5 到 20 像素;數值越高,路徑越平滑且越簡單。

平滑度

使用工具時,控制所套用的平滑量。「平滑度」的範圍從 0% 到 100%,數值越高,路徑越平滑。

平滑路徑
使用「錨點」工具來將相對控制點配對

A. 含有不成對控制點的轉角控制點 B. 相對控制點已配對,並使得曲線平滑化

下一步

簡化路徑後,您可以執行以下作業:
