Pranchetas representam as regiões que podem conter trabalho artístico imprimível. Para redimensionar e definir a orientação da sua arte, escolha configurações na caixa de diálogo Opções da prancheta. (No Illustrator CS3 e versões anteriores, a caixa de diálogo Configuração de documento é usada para alterar o tamanho e a orientação do documento.)

Você pode usar pranchetas como áreas de corte para impressão ou posicionamento. Pranchetas funcionam exatamente como áreas de corte no Illustrator CS3. Várias pranchetas são úteis para criar diversas coisas, como PDFs de várias páginas, páginas impressas de tamanhos ou elementos diferentes, elementos independentes para sites da Web, quadros de vídeo ou itens individuais para animação no Adobe Flash ou no After Effects.

nota: se você tiver criado áreas de corte em um documento do Illustrator CS3, elas serão convertidas em pranchetas no CS5. Você pode ser solicitado a especificar como deseja que as áreas de corte sejam convertidas.

Utilizar o painel Pranchetas

Utilizar o painel Pranchetas
Use o novo painel Pranchetas para nomear pranchetas e ajustar configurações de pranchetas no Illustrator CS5.
Mordy Golding

É possível ter de 1 a 100 pranchetas por documento, dependendo do tamanho. Você pode especificar o número de pranchetas para um documento ao criá-lo e pode adicionar e remover pranchetas a qualquer momento enquanto estiver trabalhando em um documento. Você pode criar pranchetas em diferentes tamanhos, redimensioná-las usando a ferramenta Prancheta e posicioná-las em qualquer lugar na tela, mesmo sobrepondo-as umas às outras. O Illustrator CS5 também oferece opções para reordenar e reorganizar pranchetas usando o painel Pranchetas. Você também pode especificar nomes personalizados para uma prancheta e definir pontos de referência para pranchetas.

Exibição de pranchetas e da tela de desenho

Você pode exibir os limites da página em relação a uma prancheta mostrando a divisão em blocos da impressão (Exibir > Mostrar divisão em blocos da página). Quando a divisão em blocos de uma impressão está ativa, as áreas imprimíveis e não imprimíveis são representadas por uma série de linhas sólidas e pontilhadas entre a borda na extremidade externa da janela e a área imprimível da página.

Cada prancheta é delimitada por linhas sólidas e representa a área máxima imprimível. Para ocultar os limites da prancheta, escolha Exibir > Ocultar pranchetas. A tela de desenho é a área fora da prancheta que se estende até a borda da janela de 220 polegadas quadradas. A tela de desenho representa um espaço no qual você pode criar, editar e armazenar elementos de trabalhos artísticos antes de movê-los para uma prancheta. Os objetos inseridos na tela de desenho são visíveis na tela, mas não são impressos.

Para centralizar uma prancheta e aproximá-la para ajustar ao tamanho da tela, clique no número da prancheta na barra de status localizada na parte inferior da janela do aplicativo.

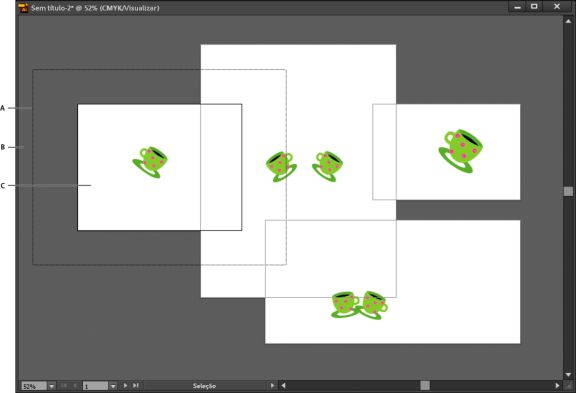

Janela de ilustração

A. Área imprimível (determinada pela impressora especificada) B. Tela de desenho C. Prancheta

Imprimir e salvar pranchetas

Todas as pranchetas de um documento compartilham o mesmo formato de tipo de mídia, como Impressão. Você pode imprimir cada prancheta individualmente, lado a lado ou combinada em uma página. Se você salvar um documento do Illustrator com várias pranchetas em uma versão anterior do Illustrator, como o CS3, poderá optar por salvar cada prancheta como um arquivo separado, junto com um arquivo mestre que inclui todas as pranchetas mescladas.

O Illustrator CS4 permitia salvar pranchetas como arquivos separados apenas para versões anteriores. Porém, no Illustrator CS5, é possível salvar pranchetas individuais para versões atuais também. As opções para salvar cada prancheta como um arquivo .ai separado estão disponíveis na caixa de diálogo Opções do Illustrator.

Você pode visualizar as pranchetas a partir da caixa de diálogo Imprimir antes de imprimi-las. As configurações de impressão escolhidas são aplicadas a todas as pranchetas selecionadas para impressão.

Por padrão, todo o trabalho artístico é recortado em uma prancheta, e todas as pranchetas são impressas como páginas individuais. Use a opção Intervalo, na caixa de diálogo Imprimir, para imprimir páginas específicas, selecione Ignorar pranchetas e especifique opções de posicionamento para combinar toda a arte em uma única página ou agrupar o trabalho artístico lado a lado como desejar.

No Illustrator CS5, as pranchetas de um documento podem girar automaticamente para imprimir no tamanho de mídia escolhido. Selecione a caixa de seleção Girar automaticamente na caixa de diálogo Imprimir de modo a definir a rotação automática para documentos do Illustrator. Para um documento criado no CS5, a opção Girar automaticamente está ativada por padrão.

Por exemplo, considere um documento com o tamanho de mídia paisagem (largura maior que a altura) e retrato (altura maior que a largura). Se você selecionar o tamanho do papel como retrato na caixa de diálogo Tamanho da impressão, as pranchetas no modo paisagem serão giradas automaticamente para o modo retrato ao serem impressas.

Observação:

Se a opção Girar automaticamente estiver selecionada, você não pode modificar a direção da página.
