Проецирование рисунка на трехмерные объекты

Узнайте, как проецировать графическое изображение на поверхности трехмерных объектов.

Трехмерный объект состоит из нескольких поверхностей, например куб, цилиндр или конус. С помощью проецирования графическое изображение добавляется на каждую поверхность трехмерного объекта. Например, можно спроецировать метку или текст на объект в форме бутылки или просто добавить различные текстуры на каждой стороне объекта.

Можно использовать пункт Графика раздела 3D и материалы для проецирования рисунка на поверхности трехмерных объектов. Подробнее о том, как использовать графику, см. далее.

Узнайте, как создавать 3D-графику

Если вы новичок в деле создания трехмерных объектов, узнайте, как преобразовать двухмерную графику в трехмерную графику/объекты в Illustrator.

Добавление рисунка в виде проекции на трехмерный объект

Используйте любой из существующих символов или добавьте новый объект Графика для применения проекции к каждой поверхности трехмерного объекта.

  1. Выберите любой рисунок из документа Illustrator.

  2. Выберите Window > 3D и материалы и откройте вкладку Материалы

  3. Нажмите   в нижней части панели и выберите Добавить как один графический объект.

    В качестве альтернативы можно перетаскивать изображения на 3D-панель.

  4. Выберите трехмерный объект для проецирования рисунка и откройте панель Графика > Все материалы и графические объекты.

  5. Нажмите графический объект, чтобы наложить его в виде проекции на трехмерный объект.

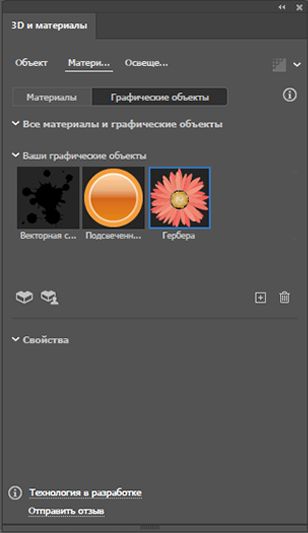

    Отображает список вашей графики на панели «3D и материалы»
    Примените графический объект, который хотите спроецировать на трехмерный объект.

    Чтобы отображалось только спроецированное изображение, а не геометрия трехмерного объекта, выберите Невидимая геометрия в Свойствах. Вы можете использовать этот эффект в качестве инструмента «Деформация» вокруг 3D-объектов. Например, чтобы деформировать текст вокруг такого объекта, как, например, цилиндр, прямоугольный параллелепипед или сфера, и создавать рисунки.

  6. Нажмите на синий круглый графический элемент на наложенном графическом объекте, чтобы переместить его вокруг трехмерного объекта. В качестве альтернативы можно использовать ползунки Масштабирование и Вращение на Панель свойств > Основные параметры, чтобы переместить изображение.

  7. Чтобы добавить другой графический объект, выберите трехмерный объект и щелкните на графическую миниатюру в меню ГрафикаВсе материалы и графические объекты.

    Графические объекты в Illustrator индивидуальны для каждого документа.

Визуализация проецированного графического объекта в виде вектора

После добавления графики в качестве графического объекта к 3D-объекту можно отобразить этот 3D-объект вместе с проецированным графическим объектом в виде вектора.

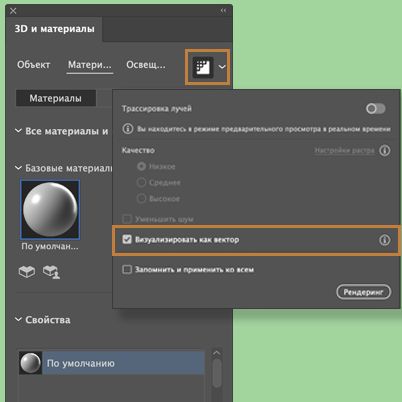

Визуализация проецированного графического объекта в виде вектора
Визуализация проецированного графического объекта в виде вектора

Перетаскивание графических объектов на панель 3D

Вы также можете перетаскивать свои проекты на 3D-панель, чтобы добавлять их как графический объект. Этот вариант можно использовать в любых свойствах объекта, материалов или освещения на панели 3D.

  1. Выберите объект на холсте, щелкните по нему и перетащите его на панель 3D и материалы. На панели появится символ + Добавить графический объект
  2. Просто перетащите объект, чтобы добавить его как графический объект.

Чтобы перетащить несколько объектов, удерживайте клавишу Alt при перетаскивании объекта на панели.

Добавление в виде нескольких графических объектов

При наличии рисунка с набором из нескольких объектов можно добавить каждый объект рисунка как отдельное изображение.
Нажмите   в нижней части панели 3D и материалы и выберите Добавить как несколько графических объектов.

При добавлении одного или нескольких графических изображений они сохраняются как Символы в Illustrator.

Новые возможности: создание эффектов 3D-текста

Теперь вы знаете все необходимое об использовании 3D-эффектов и проецировании изображений на 3D-объекты в Illustrator. Сделайте шаг вперед и узнайте, как создавать 3D-текстовые эффекты с использованием основных инструментов и функций.
