内容 (What's Covered)
この文書では、Adobe Acrobat 9 Pro Extended の 3D アップデートインストール手順について説明します。
インストールを行う前に、A. をお読みいただいてから B. の操作を行ってください。正しくインストールされたことを確認するには C. の操作を行います。
3D アップデートには、いくつかの DLL(Dynamic Link Library)が含まれています。これらのファイルにより、Acrobat 9 Pro Extended および Adobe 3D Reviewer で、より新しいバージョンの CAD ファイル形式がサポートされるようになります。また、Acrobat 9 Pro Extended および Adobe 3D Reviewer における、CAD 形式の読み込みに関連する複数の不具合も併せて修正されています。3D アップデートは、弊社 Web サイトから無償でダウンロード可能です。
追加されるファイル形式およびバージョン
アップデートにより、以下のバージョンの CAD ファイル形式がサポートされます。
|
サポートされるバージョン |
Autodesk Inventor |
12.x および 2009 |
Dassault CATIA V5 |
R19 |
CoCreate OneSpace Designer |
V3 から v2008 |
Siemens NX |
NX6 |
Siemens Parasolid |
19 |
インストール前の注意事項
3D アップデータのダウンロードおよびインストールを行う前に、お使いのコンピュータが以下の必要システム条件を満たしていることをご確認ください。
- 1.3 GHz 以上のプロセッサを搭載したパーソナルコンピュータ
- Microsoft Windows XP Home/Professional/Tablet PC Edition 日本語版(Service Pack 2 または 3、32 ビット版および 64 ビット版*)、Windows Server 2003 日本語版(Service Pack 2、64 ビット版*)、Windows Vista Home Basic/Home Premium/Business/Ultimate/Enterprise 日本語版(Service Pack 1 適用または非適用、32 ビット版および 64 ビット版*)
- Internet Explorer 6.0 以降
- 512 MB 以上の RAM
- 2.4 GB 以上の空き容量のあるハードディスク(インストール時には追加の空き容量が必要)
- 1024 x 768 以上の画面解像度をサポートするディスプレイ
- DVD-ROM ドライブ
- ビデオハードウェアアクセラレーション(オプション)
*以下の 64 ビット版オペレーティングシステムを使用している場合は、Microsoft 社 Web サイトから Hot Fix KB-930627 をダウンロードしてインストールする必要があります。
Windows XP Home/Professional/Tablet PC Edition 日本語版(Service Pack 2、64 ビット版)、Windows Server 2003 日本語版(Service Pack 2、64 ビット版)、Windows Vista Home Basic/Home Premium/Business/Ultimate/Enterprise 日本語版(Service Pack 1 非適用、64 ビット版)
アップデータのダウンロード
Acrobat 9 Pro Extended 3D アップデートは、以下の弊社 Web ページよりダウンロード可能です。
URL : http://www.adobe.com/support/downloads/detail.jsp?ftpID=4073(英語)
ファイル名とファイルサイズ
ダウンロードされるファイル名とファイルサイズは以下のとおりです。環境によっては、ダウンロードに時間がかかる可能性があります。
ファイル名 |
Ac9Ex3DUpd.msi |
ファイルサイズ |
16.3 MB |
-
すべてのアプリケーションを終了します。
-
Web ブラウザを起動し、以下の弊社 Web サイトにアクセスします。
URL : http://www.adobe.com/support/downloads/detail.jsp?ftpID=4073 -
[ページ内にある [Proceed to Download] ボタンをクリックします。
-
次のページが表示されたら、ページ内にある [Download Now] ボタンをクリックします。
-
[ファイルのダウンロード - セキュリティの警告] ダイアログボックスが表示されたら [保存] をクリックします。
-
[名前を付けて保存] ダイアログボックスで、保存先を指定し [保存] をクリックします。
※ デスクトップなどのわかりやすい場所に保存することをお勧めします。 -
ファイルのダウンロードが開始されます。ダウンロードが完了したら Web ブラウザを終了します。
-
ダウンロードした「Ac9Ex3DUpd.msi」ファイルをダブルクリックします。
-
[開いているファイル - セキュリティの警告] ダイアログボックスが表示された場合は、[実行] をクリックします。
-
インストーラが起動し、「Ready to Install the Program」画面が表示されたら [Install] をクリックします。

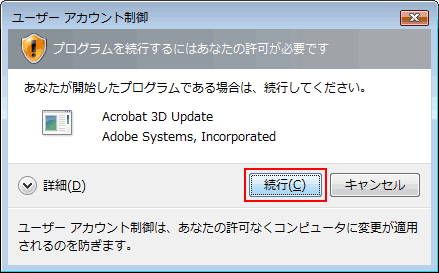

注意 : Windows Vista で [Install] をクリック後、[ユーザーアカウント制御] ダイアログボックスが表示された場合は [続行] をクリックします。
-
インストールが開始されます。しばらくお待ちいただきます。
-
「The InstallShield Wizard has successfully installed Adobe Acrobat 9 Pro Extended - 3D Update 200810.」と表示されたら、[Finish] をクリックします。
-
[スタート] メニューから [コントロールパネル] を選択します。
-
[プログラム] をクリックします。
-
[プログラムと機能] セクションで [インストールされている更新プログラムの表示] をクリックします。
-
インストールされている更新プログラムの一覧に [Adobe Acrobat 9 Pro Extended - 3D Update 200810] と表示されていれば、正常にアップデートインストールが実行されています。
Windows XP
-
[スタート] メニューから [コントロールパネル] を選択します。
-
[プログラムの追加と削除] をクリックします。
-
[更新プログラムの表示] にチェックを入れ、[Adobe Acrobat 9 Pro Extended - 3D Update 200810] が表示されたら、正常にアップデートインストールが実行されています。
