Efecto Filtro FFT

La naturaleza gráfica del efecto Filtro y EC > Filtro FFT simplifica el trazado de curvas o bandas rechazadas que rechazan o aumentan frecuencias específicas. FFT es el acrónimo de Fast Fourier Transform (Transformación rápida de Fourier), un algoritmo que analiza rápidamente la frecuencia y la amplitud.



Este efecto puede producir filtros amplios de pase de graves y agudos (para mantener frecuencias altas y bajas), filtros de pase de banda estrechos (para simular el sonido de una llamada telefónica) o filtros de rechazo de banda (para eliminar bandas de frecuencia precisas y pequeñas).

Escala

Determina el modo en que se organizan las frecuencias a lo largo del eje x horizontal:

  • Para tener un control más preciso sobre las frecuencias bajas, seleccione Logarítmico. Una escala logarítmica se asemeja más al modo en que las personas oyen el sonido.

  • Para un trabajo detallado de alta frecuencia con intervalos espaciados uniformemente, seleccione Lineal.

Curvas polinomiales

Crea transiciones curvadas y más suaves entre los puntos de control, en lugar de transiciones lineales más bruscas. (Consulte Acerca de las curvas polinomiales para gráficos.)

Restablecer

Invierte el gráfico al estado predeterminado, eliminando el filtro.

Opciones avanzadas

Haga clic en el triángulo para acceder a estos ajustes:

Tamaño FFT

Especifica el tamaño de Fast Fourier Transform (Transformación rápida de Fourier), determinando el equilibrio entre la precisión de tiempo y la frecuencia. Para filtros de frecuencia elevada y precisa, seleccione valores más altos. Para reducir los efectos no deseados transitorios en el audio de percusión, seleccione valores más bajos. Los valores entre 1024 y 8192 funcionan bien para la mayoría del material.

Ventana

Determina la forma de Fast Fourier Transform (Transformación rápida de Fourier), donde cada opción genera una curva de respuesta de frecuencia diferente.

Estas funciones se incluyen ordenándose de más breves a más amplias. Las funciones más limitadas incluyen menos frecuencias envolventes o de lóbulo lateral, pero reflejan de forma menos precisa las frecuencias centrales. Las funciones más amplias incluyen más frecuencias envolventes y frecuencias centrales de reflejo más precisas. Los filtros Hamming y Blackman ofrecen excelentes resultados globales.

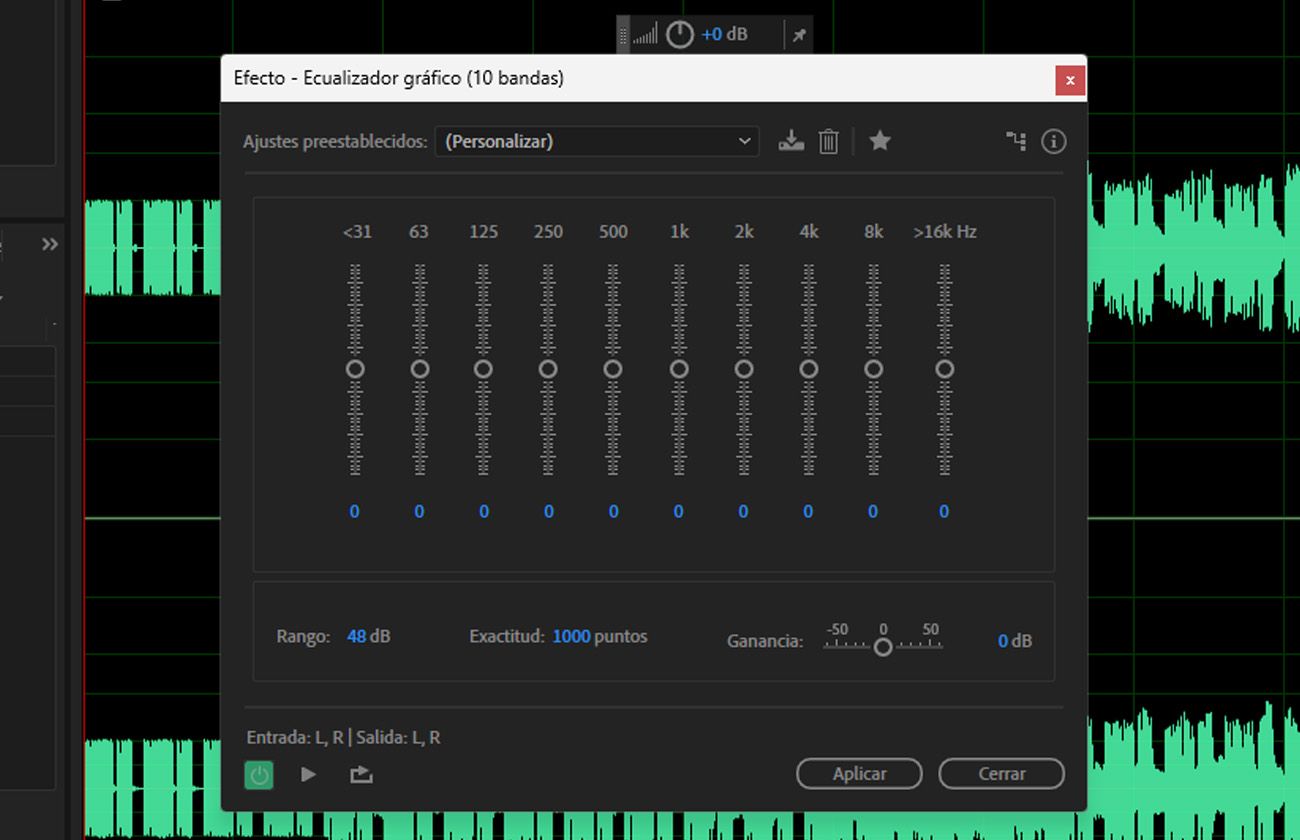

Efecto Ecualizador gráfico

El Efecto Filtro y EC > Ecualizador gráfico aumenta o corta bandas de frecuencia específicas y proporciona una representación visual de la curva de EC resultante. A diferencia del Ecualizador paramétrico, el Ecualizador gráfico utiliza bandas de frecuencia preestablecidas que permiten una ecualización rápida y sencilla.

Las bandas de frecuencia se pueden espaciar en los siguientes intervalos:

  • Una octava (10 bandas)

  • Media octava (20 bandas)

  • Un tercio de octava (30 bandas)

Los ecualizadores gráficos con menos bandas proporcionan un ajuste más rápido; más bandas ofrecen una mayor precisión.

Reguladores de ganancia

Define el aumento o la atenuación exactos (medidos en decibelios) para la banda elegida.

Rango

Define el rango de los controles del regulador. Introduzca cualquier valor entre 1.5 y 120 dB. (Por comparación, los ecualizadores de hardware estándar tienen un rango comprendido entre 12 y 30 dB aproximadamente.)

Exactitud

Define el nivel de precisión de la ecualización. Un nivel de precisión más alto proporciona una respuesta de frecuencia mejor en los rangos inferiores pero requiere más tiempo de procesamiento. Si solo ecualiza las frecuencias más altas, puede utilizar niveles de precisión inferiores.

Nota:

Si ecualiza frecuencias extremadamente bajas, ajuste Precisión entre 500 y 5.000 puntos.

Ganancia maestra

Compensa un nivel de volumen global demasiado suave o demasiado alto después de ajustar los valores de EC. El valor predeterminado de 0 dB no representa un ajuste de ganancia maestra.

Nota:

El Ecualizador gráfico es un filtro FIR (Respuesta finita al impulso). Los filtros FIR mantienen mejor la precisión de fase pero presentan menos precisión de frecuencia que los filtros IIR (Respuesta infinita al impulso) como el Ecualizador paramétrico.

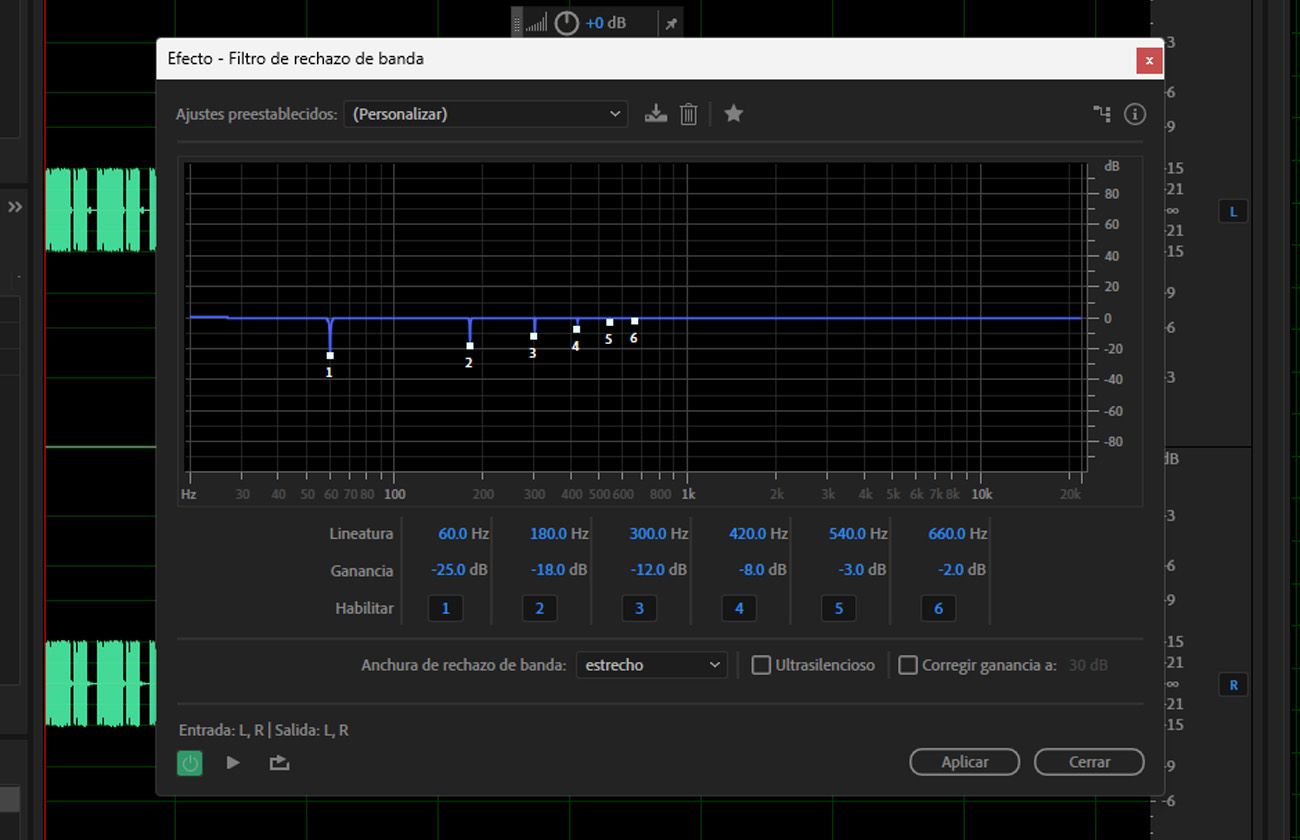

Efecto Filtro de rechazo de banda

El efecto Filtro y EC > Filtro de rechazo de banda elimina hasta seis bandas de frecuencia definidas por el usuario. Utilice este efecto para eliminar bandas de frecuencia muy estrechas como, por ejemplo, zumbido de 60 Hz, y dejar todas las demás frecuencias inalteradas.

Nota:

Para quitar los sonidos sibilantes estridentes, utilice el ajuste preestablecido Suavizador de sibilancia. O bien utilice los ajustes preestablecidos de DTMF para quitar los tonos estándar para los sistemas telefónicos analógicos.

Frecuencia

Especifica la frecuencia central de cada banda rechazada.

Ganancia

Especifica la amplitud de cada banda rechazada.

Anchura de rechazo de banda

Determina el intervalo de frecuencias de todas las bandas rechazadas. Las tres opciones oscilan entre Estrecha para filtro de segundo orden, que elimina algunas frecuencias adyacentes, y Súper estrecha para filtro de sexto orden, que es muy específico.

Nota:

Por lo general, no utilice más de 30 dB de atenuación para Estrecha, 60 dB para Muy estrecha y 90 dB para Súper estrecha. Una atenuación superior puede eliminar un amplio intervalo de frecuencias próximas.

Ultrasilencioso

Prácticamente elimina el ruido y los defectos, pero requiere más procesamiento. Esta opción se puede escuchar solo en auriculares de gama alta.

Reparar atenuaciones a

Determina si las bandas rechazadas tienen niveles de atenuación iguales o individuales.

Efecto Ecualizador paramétrico

El efecto Filtro y EC > Ecualizador paramétrico proporciona un control máximo de la ecualización tonal. A diferencia del Ecualizador gráfico, que proporciona un número fijo de frecuencias y anchos de banda Q, el Ecualizador paramétrico le proporciona un control total de los ajustes de frecuencia, Q y ganancia. Por ejemplo, puede reducir simultáneamente un rango pequeño de frecuencias centradas alrededor de los 1.000 Hz, aumentar una baja frecuencia ancha centrada alrededor de los 80 Hz e insertar un filtro de rechazo de banda de 60 Hz.



El Ecualizador paramétrico utiliza los filtros IIR (Respuesta infinita al impulso) de orden secundario, que son muy rápidos y proporcionan una resolución de frecuencia muy precisa. Por ejemplo, puede aumentar con precisión un intervalo de 40 a 45 Hz. Los filtros FIR (Respuesta finita al impulso), al igual que el Ecualizador gráfico, ofrecen una precisión de fase algo mejorada.

Ganancia maestra

Compensa un nivel de volumen global que podría ser demasiado alto o demasiado suave después de ajustar los valores de EQ.

Gráfico

Muestra la frecuencia a lo largo de la regla horizontal (eje x) y la amplitud en la regla vertical(eje y). Frecuencias en rango gráfico desde el mínimo hasta el máximo en formato logarítmico (espaciado uniformemente por octavos).

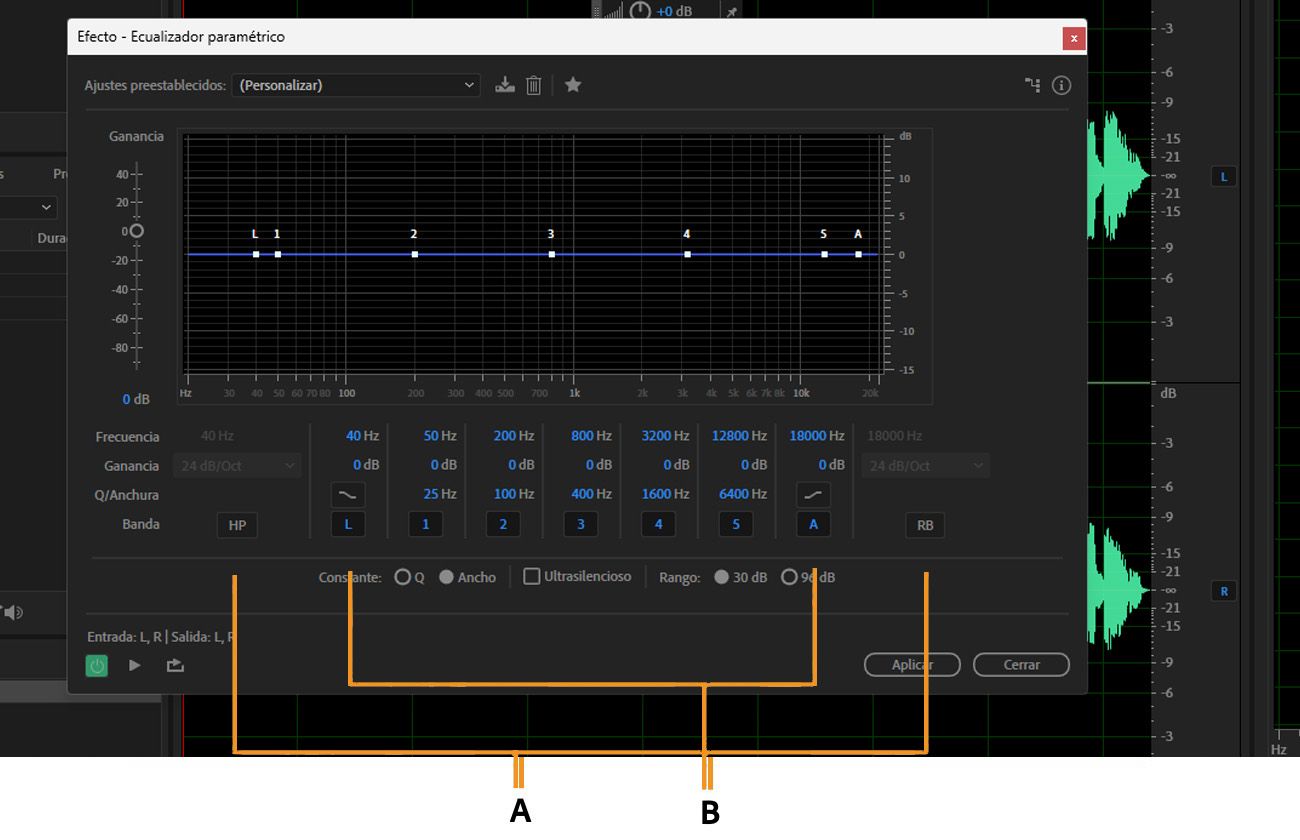

Identificación de los filtros de realce y paso de banda en el Ecualizador paramétrico:

A. Filtros de paso de agudos y graves B. Filtros de realce de agudos y graves

Frecuencia

Establece la frecuencia central para las bandas 1-5 y las frecuencias de esquina para los filtros de realce y paso de banda.

Nota:

Utilice el filtro de realce de graves para reducir la vibración de bajo nivel, el zumbido u otros sonidos de baja frecuencia no deseados. Utilice el filtro de realce de agudos para reducir el silbido, amplificar el ruido, etc.

Ganancia

Establece la amplificación o atenuación para las bandas de frecuencia y la pendiente por octava de los filtros de paso de banda.

Q / Anchura

Controla la amplitud de la banda de frecuencia afectada. Los valores Q bajos afectan a una gama más amplia de frecuencias. Los valores Q altos (superiores 100) influyen en una banda muy estrecha y son ideales para filtros de rechazo de banda en los que es necesario eliminar una frecuencia determinada como, por ejemplo, zumbido de 60 Hz.

Nota:

Siempre que aumenta una banda muy estrecha, tiende a repicar o resonar en esa frecuencia. Los valores Q de 1-10 son mejores para la ecualización general.

Banda

Activa hasta cinco bandas intermedias, así como filtros de realce y paso de agudos y graves, proporcionando un control muy preciso de la curva de ecualización. Haga clic en el botón de banda para activar los ajustes anteriores correspondientes.

Los filtros de realce de agudos y graves proporcionan botones de pendiente (, , ) que ajustan los realces de agudos y graves 12 dB por octava, en lugar del valor predeterminado de 6 dB por octava.

Nota:

Para ajustar visualmente las bandas activadas en el gráfico, arrastre los puntos de control relacionados.

Q constante, Anchura constante

Describe la anchura de una banda de frecuencia como un valor Q (la proporción de anchura hasta la frecuencia central) o como un valor de anchura absoluto en Hz. La constante Q es el ajuste más común.

Ultrasilencioso

Prácticamente elimina el ruido y los defectos, pero requiere más procesamiento. Esta opción se puede escuchar solo en auriculares de gama alta.

Rango

Establece un gráfico en un rango de 30 dB para ajustes más precisos, o bien, un rango de 96 dB para ajustes mayores.

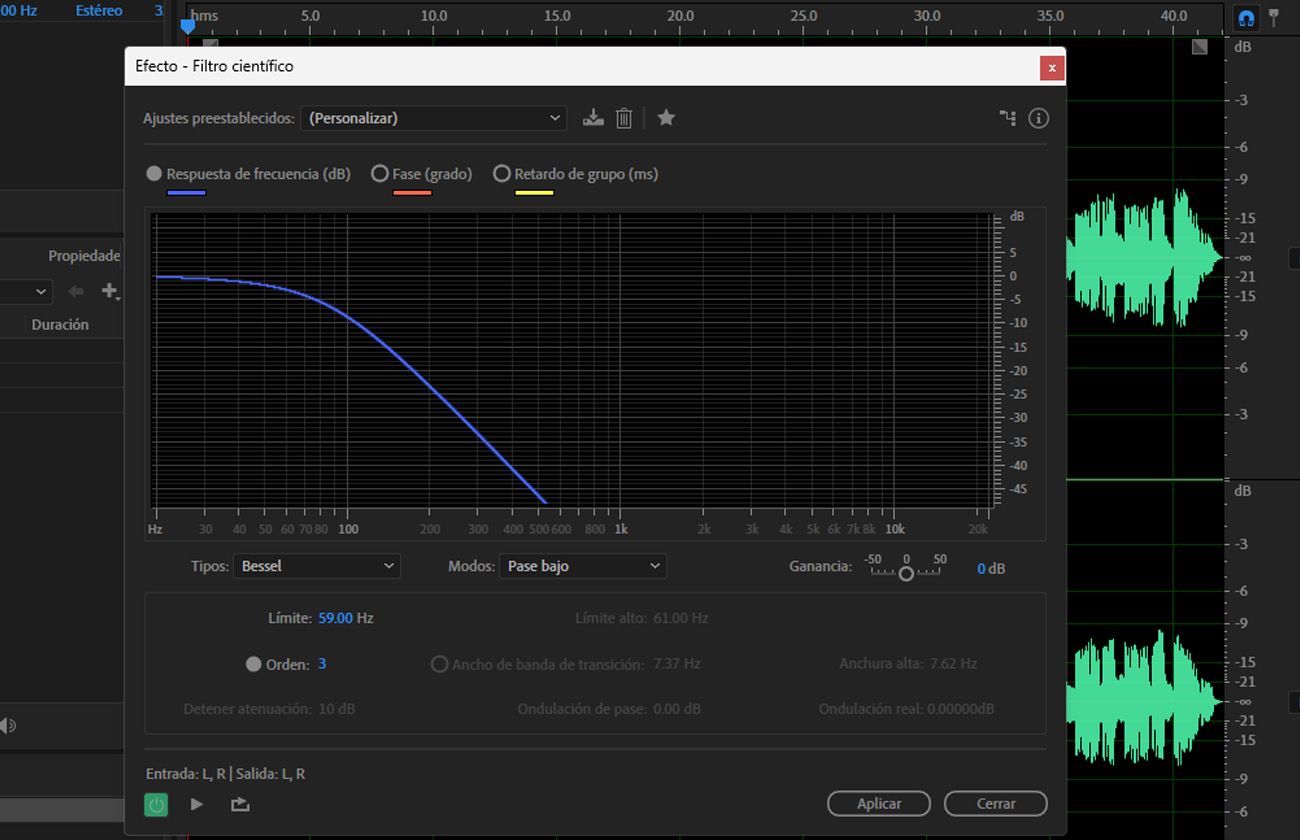

Efecto Filtro científico

Utilice el efecto Filtro científico (Efectos > Filtro y EC) para la manipulación avanzada de audio. También puede acceder al efecto desde el Bastidor de efectos en el Editor de forma de onda para utilizarlo con activos independientes, o en el Editor multipista para pistas y clips.

Tipos

Especifica el tipo de filtro científico. Las opciones disponibles son las siguientes.

Bessel

Proporciona respuesta de fase precisa sin timbre ni sobremodulación. Sin embargo, el pase de banda declina en los bordes, donde el rechazo de la banda no pasante es el más bajo de todos los tipos de filtros. Esta calidad convierte a Bessel en una buena opción para señales de percusión e impulsos. Para otras tareas de filtrado, utilice Butterworth.

Butterworth

Proporciona una banda pasante plana con un desplazamiento de fase, timbre y sobremodulación mínimos. Además, este tipo de filtro rechaza la banda no pasante mucho mejor que el filtro Bessel y solo algo peor que Chebychev 1 o 2. Estas cualidades globales convierte a Butterworth en la mejor opción para la mayoría de las tareas de filtrado.

Chebychev

Proporciona el mejor rechazo de banda no pasante pero la peor respuesta de fase, timbre y sobremodulación en el pase de banda pasante. Utilice este tipo de filtro solo cuando el rechazo de banda no pasante sea más importante que mantener la precisión del pase de banda.

Elíptico

Proporciona una anchura de transición estrecha y con límites precisos. También puede rechazar la banda de las frecuencias, a diferencia de los filtros Butterworth y Chebychev. Puede, sin embargo, introducir ondas tanto en la banda pasante como en la no pasante.

Modos

Especifique un modo para el filtro. Las opciones disponibles son las siguientes.

Pase bajo

Deja pasar las bajas frecuencias y elimina las altas. Debe especificar el punto límite en el que se eliminan las frecuencias.

Pase alto

Dejar pasar las altas frecuencias y elimina las bajas. Debe especificar el punto límite en el que se eliminan las frecuencias.

Pase de banda

Conserva una banda y un intervalo de frecuencias, mientras que elimina todas las demás frecuencias. Debe especificar dos puntos límites para definir los bordes de la banda.

Banda no pasante

Rechaza todas las frecuencias incluidas en el rango especificado. Denominada también filtro de rechazo de banda, la Banda no pasante es lo contrario al Pase de banda. Debe especificar dos puntos límites para definir los bordes de la banda.

Ganancia maestra

Compensa un nivel de volumen global que podría ser demasiado alto o demasiado suave después de ajustar el filtro.

Límite

Define la frecuencia que actúa como límite entre las frecuencias pasadas y eliminadas. En este punto, el filtro cambia de pase a atenuación, o viceversa. En los filtros que requieren un rango (Pase de banda y Banda no pasante), Límite define el límite de la baja frecuencia, mientras que Límite alto define el límite de la alta frecuencia.

Límite alto

Define el límite de la alta frecuencia en los filtros que requieren un rango (Pase de banda y Banda no pasante).

Orden

Determina la precisión del filtro. Cuanto más alto es el orden, más preciso es el filtro (con pendientes más pronunciadas en los puntos límite, etc.). Sin embargo, los órdenes muy altos pueden tener niveles de distorsión de fase altos.

Ancho de banda de transición

(Solo Butterworth y Chebychev) Define la anchura de la banda de transición. (Con valores más bajos las pendientes son más pronunciadas). Si especifica un ancho de banda de transición, el ajuste Orden se rellenará automáticamente, y viceversa. En los filtros que requieren un rango (Pase de banda y Banda no pasante), actúa como transición de las frecuencias más bajas, mientras que Anchura alta define la transición de las frecuencias más altas.

Anchura alta

(Solo Butterworth y Chebychev) En los filtros que requieren un rango (Pase de banda y Banda no pasante), esta opción actúa como transición de las frecuencias más altas mientras que Ancho de banda de transición define la transición de las frecuencias más bajas.

Detener atenuación

(Solo Butterworth y Chebychev) Determina la reducción de ganancia que se debe utilizar para eliminar frecuencias.

Onda de paso/Onda real

(Solo Chebychev) Determina la cantidad de onda máxima permitida. La onda es el efecto del aumento y el corte no deseados de frecuencias próximas al punto límite.
