Trazado
Última actualización el
Sep 03, 2021 04:29:23 PM GMT
¿Quiere utilizar herramientas de creación de formas para crear un icono o un activo de diseño? ¡Esta aplicación es la que necesita!
Gracias a la variedad de herramientas de dibujo disponibles en la barra de herramientas, crear elementos visuales e ilustraciones en XD es algo muy sencillo. Puede crear con rapidez iconos o gráficos sencillos con cualquiera de las herramientas de creación de formas disponibles o utilizar la herramienta avanzada de lápiz para crear formas u objetos más complejos.
Siga leyendo para descubrir las innumerables aplicaciones que ofrecen las herramientas de creación de formas para crear sus recursos de diseño.
¿Es la primera vez que usa Adobe XD?
Conozca los conceptos básicos de la aplicación
Pruébela
Obtener archivo de muestra
Antes de continuar
Familiarícese con estos conceptos de XD:
- Conceptos básicos del espacio de trabajo.
- Preparar mesas de trabajo en XD.
|
|
Una forma se compone de varios segmentos de línea llamados trazados. Un trazado simple consta de dos puntos de ancla, que sirven de fijadores que dejan vinculado un cable. |
|---|---|
|
Puntos de ancla |
Los puntos de inicio y fin de un segmento de línea vienen marcados por los puntos de ancla. Los puntos de ancla se utilizan para regular la longitud y la curva de un trazado. El controlador de dirección en un punto de ancla determina la dirección de un trazado. |
|
Número de esquinas |
Es el número de lados de un polígono. |
|
Radio de vértice |
El Radio de vértice representa los vértices redondeadas de las formas. |
|
Cuadro delimitador |
Un cuadro delimitador es un borde rectangular alrededor de una imagen, forma o texto que se puede arrastrar para mover, transformar, rotar o redimensionar. |
¿Quiere crear una forma básica?
Todas las herramientas de dibujo, incluidas las herramientas de formas, se pueden encontrar en la barra de herramientas en el modo Diseño. Las opciones de cada herramienta están disponibles en el Inspector de propiedades que está a la derecha.
 Barra de herramientas de Adobe XD |
La herramienta Rectángulo (R) permite crear un rectángulo normal, un rectángulo redondeado, un cuadrado o una forma personalizada. |
|
|---|---|---|
|
<Insert image> La herramienta Línea (L): permite crear un segmento de línea recta. |
Dibujar un rectángulo o cuadrado
La herramienta Rectángulo de la barra de herramientas le permite dibujar un rectángulo o un cuadrado. Aparte de esto, también puede utilizar la herramienta para crear formas personalizadas.
en la barra de herramientas y luego arrastre el puntero del ratón hacia la derecha.¿Cómo le aplico esquinas redondeadas a un rectángulo?
Puede pulir o depurar un rectángulo añadiéndolo un borde redondeado a uno solo o a todos los vértices si modifica el ajuste Radio de vértice.

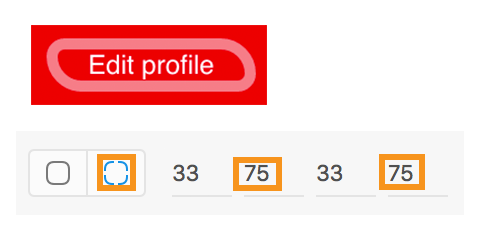

Para cambiar un solo radio de vértice, mantenga pulsada la tecla Opción/Alt, haga clic en el controlador del radio
del vértice que desee ajustar y arrástrelo hacia el centro de la forma.
Si lo prefiere, también puede elegir un valor para ese vértice en el cuadro de texto Diferente radio para cada vértice
en el Inspector de propiedades.

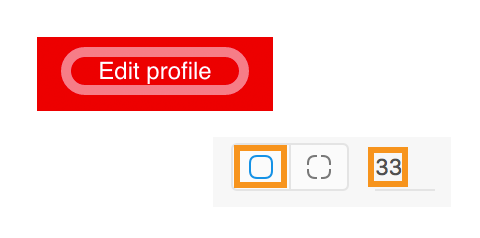

Para redondear todos los vértices a la vez, arrastre cualquiera de los controladores de los radios de vértice hacia el centro del rectángulo.
O bien, también puede elegir un valor uniforme para todos los vértices en el cuadro de texto Mismo radio para todos los vértices
en el Inspector de propiedades.
No es posible modificar el radio de vértice si convierte la forma en un trazado.
Dibuja un círculo o una elipse
La herramienta Elipse sirve para dibujar círculos y elipses.
|
|
|
|
Dibujar un círculo Seleccione la herramienta Elipse |
Arrastre el puntero del ratón hacia la derecha. Fíjese en la información sobre la colocación de los objetos que aparece en los parámetros Anchura y Altura, así como en los ejes X e Y, en el Inspector de propiedades. |
en la barra de herramientas. Mantenga pulsada la tecla Mayús mientras arrastra para hacer que la forma se convierta en un círculo o un cuadrado mientras dibuja.Dibujar un polígono
Cambiar el radio y el número de esquinas
En el Inspector de propiedades del polígono, verá las opciones Número de esquinas, Radio de vértice y Relación de estrellas.
Use el cuadro de texto Número de esquinas
para cambiar el número de lados del polígono. Use las flechas de dirección arriba y abajo del teclado mientras dibuja para aumentar o reducir el número de lados del polígono.
en el Inspector de propiedades.Crear formas de estrella y corazón
¿Quiere añadir una opción de valoración o puntuación en su diseño? Puede añadir formas de estrella y corazón personalizables en él sin tener que crearlas desde cero.
|
|
|
|
|
(Estrella)
) en la esquina superior derecha del polígono y arrástrelo hacia el radio.
del Inspector de propiedades, introduzca un valor del 1 al 100.Dibujar una línea
La herramienta Línea le permite dibujar líneas horizontales, diagonales y verticales. Para dibujar una línea diagonal o vertical, mantenga pulsada la tecla Mayús mientras la dibuja.
Dibujar una curva usando una línea recta
Para hacer una curva, dibuje una línea y haga doble clic en ella con la herramienta Seleccionar para convertir la línea en un trazado. Haga doble clic en un punto de ancla para que se vea el controlador de dirección. Tras esto, arrastre el controlador a cualquier dirección para crear una curva perfecta. Añada más puntos de ancla al vector si lo desea.
Editar formas
En Adobe XD, puede editar formas con rapidez con solo usar la herramienta Seleccionar. En esta sección, aprenderá a crear un bocadillo con la herramienta Elipse (o elegir la forma que desee).
- Dibuje una elipse en la mesa de trabajo.
- Haga clic en la herramienta Seleccionar y haga doble clic en la forma para convertirla en un trazado. Hecho esto, podrá editar los puntos de ancla. Siga editando los puntos de ancla existentes o haga clic en el segmento del trazado para añadir nuevos puntos de ancla.
- Dibuje el apéndice del bocadillo tirando de uno de los puntos de ancla en la dirección que desee.
Pulse Esc para salir del modo de edición del trazado. El cuadro delimitador volverá a aparecer y los puntos de ancla se ocultarán.
Vídeo: ¿Cómo se crean iconos con formas básicas?
“Adobe XD ofrece una variada gama de herramientas de dibujo para crear los elementos iconográficos que necesita para su sistema de diseño”. – Dani Beaumont, responsable principal de producto de XD.
Para obtener más información sobre cómo crear sus propios diseños de iconos desde cero o utilizar las bibliotecas de iconos existentes, vea este vídeo de 4 minutos.
Para ver otros tutoriales y probar archivos de muestra descargables, consulte Crear iconos con formas básicas.
Consejos y trucos
Ahora que ya sabe cómo crear iconos en XD, le ofrecemos algunos consejos y trucos prácticos:
- Puede deformar la forma predeterminada de un rectángulo convirtiéndola en un trazado. Seleccione los dos puntos de ancla de la parte superior arrastrando el puntero del ratón por los puntos o pulse la tecla Mayús. Arrastre uno de los puntos de ancla hacia la izquierda o hacia la derecha, asegurándose de que quede alineado con la posición original de los puntos de ancla.
- Al dibujar una forma, mantenga pulsada la tecla Opción (Mac) o Alt (Windows) para dibujar una forma desde el centro.
Para conocer más consejos sobre cómo hacer uso de las herramientas de dibujo de XD, siga en Twitter a @Elainecchao, responsable de producto de XD.
¿Qué viene después?
Ya ha aprendido los conceptos básicos para crear iconos a través de las herramientas de formas de XD. Si desea descubrir más funcionalidades relacionadas con las formas, consulte cómo combinar formas básicas para crear patrones geométricos únicos.
Aunque XD cuenta con todas las herramientas de dibujo para crear ilustraciones vectoriales, también puede aprovechar la gama más amplia de herramientas de dibujo disponible en Illustrator. Siga leyendo para conocer muchas otras formas con las que puede traer recursos y contenidos de Illustrator a XD.
¿Tiene alguna pregunta o idea?
Si tiene alguna pregunta que hacer o una idea que compartir, venga y participe en la Comunidad de Adobe XD. Nos gustaría que nos dejara sus comentarios y ver sus creaciones.
