Работа с областями действия видео

Панель Видеоосциллографы была обновлена для использования новых осциллографов: Вектороскоп, Монитор формы сигнала, RGB Parade и RGB Overlay, разработанных специально для режима Цвет. Хотя эти новые осциллографы пока не имеют полного функционального соответствия с предыдущей панелью, производительность, визуализация графиков и масштабные сетки были значительно улучшены.

Если вам необходимо использовать старые осциллографы Lumetri, вы можете выбрать меню рядом с заголовком панели и выбрать Показать устаревшие осциллографы для переключения между режимами осциллографов.

Использование панели «Видеоосциллографы»

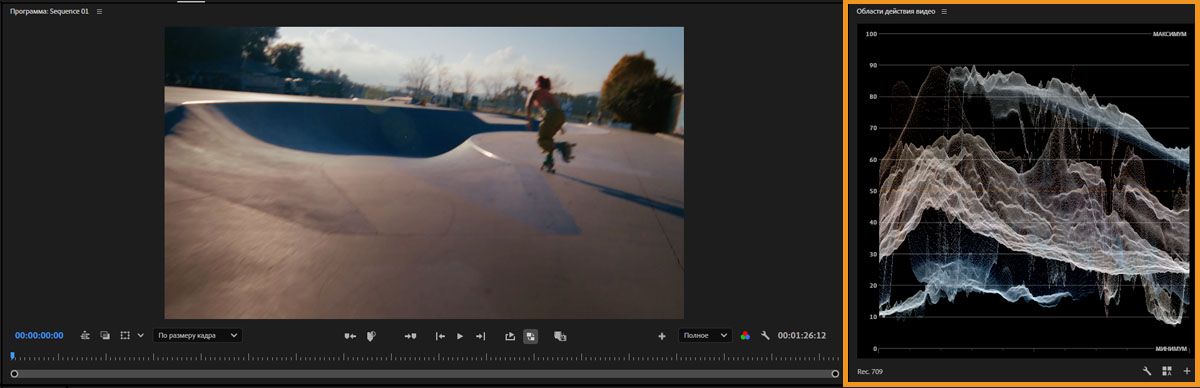

Панель «Видеоосциллографы» отображает различные виды анализа видеокадра в позиции курсора воспроизведения в текущей последовательности. Анализ представляет собой результат всех эффектов, включая все цветовые эффекты, влияющие на изображение, и будет выводиться из Premiere либо в виде рендеринга во время Экспорта, либо через Передачу на внешний дисплей.

Панель «Видеоосциллографы» отличается от индикации на экране (HUD). В то время как HUD показывает один из различных анализов и наложений, специфичных для каждого используемого элемента управления, «Видеоосциллографы» показывают коллекцию различных визуализаций сигнала, выводимого конвейером обработки изображений. Это более традиционный подход, который подходит для тщательного анализа результата и контроля качества вашей программы.

Макет видеоосциллографов

Как отдельная панель, вы можете перемещать её в любое место в вашей рабочей среде или перетащить на другой дисплей как отдельное окно. Для настройки макета видеоосциллографов можно выбрать одно из двух меню.

Варианты компоновки

Четыре варианта позволяют выбрать, как вы хотите ориентировать панель «Видеоосциллографы».

• Автоматический режим. Это параметр по умолчанию. Расположение видеоосциллографов зависит от соотношения сторон панели. Узкий и высокий переводят вас в вертикальное расположение, а широкий и низкий — в горизонтальное расположение. Прямоугольный переводит вас в режим сетки.
• Сетка. Принудительно включает режим сетки независимо от размера панели.
• Горизонтальный. Принудительно включает горизонтальный режим независимо от размера панели.
• Вертикальный. Принудительно включает вертикальный режим независимо от размера панели.

Добавить осциллографы

Выберите любую из областей в списке, чтобы добавить ее в текущий макет. В настоящее время доступны следующие области:

• Вектороскоп. Показывает полярный (круговой) анализ оттенка и насыщенности, найденных в изображении. Оттенок представлен углом графика вокруг центра, а насыщенность — удалённостью графика от центра. Центр обесцвечен, тогда как более удаленные области представляют большую насыщенность. Две отметки в каждой сетке векторскопа указывают 75% (внутренняя) и 100% (внешняя) насыщенность. Центрированный график подразумевает хорошо сбалансированную цветовую температуру по всему изображению. Смещенный от центра график указывает на цветовой оттенок. Ложный цвет показывает, какие части графика соответствуют каким цветам в изображении.
• Монитор формы волны. Отображает анализ уровней яркости по изображению. Каждая линия изображения анализируется слева направо и отображается как волновой график, где высота указывает яркость каждого пикселя в этой линии. Более высокие формы волны подразумевают более высокие значения яркости; более низкие формы волны подразумевают более низкие значения яркости. Все линии, наложенные вместе, показывают общее распределение светлых участков (около верха), средних тонов и теней в изображении. Ложный цвет показывает, какие части графика соответствуют каким цветам в изображении. Максимальная яркость, заданная в настройках управления цветом, отображается в виде строки "max", а минимальное значение (MIN) — в виде строки "0% черного". Если вы выводите HDR, янтарная эталонная белая линия показывает текущий уровень белого в графических элементах, заданный в настройках управления цветом, который служит порогом, разделяющим уровни SDR снизу от пиков HDR сверху.
• Последовательность. Показывает анализ каждого цветового канала изображения с использованием волновых графиков. Дисбаланс цветовой температуры можно увидеть в определенных тональных областях сигнала, что отражается в неравномерной высоте трех графиков сверху и снизу. Большие различия между высотами трех каналов подразумевают оттенок, а небольшие различия подразумевают нейтрально сбалансированный сигнал, при этом высота дисбаланса указывает, является ли это проблемой со светлыми участками сверху или тенями снизу. Сетки такие же, как у монитора формы волны.
• Наложение. Идентичен "Последовательность RGB", за исключением того, что три волновые формы каналов наложены друг на друга. Тональные зоны, где эти три канала выравниваются, можно увидеть в белом цвете, поскольку тонированные красные, зеленые и синие формы волны аддитивно выравниваются. Тональные зоны, где три волновые формы расходятся, можно увидеть как все более насыщенные части трех волновых форм. По сути, расхождения сверху подразумевают дисбаланс цветовой температуры светлых участков, а расхождения снизу подразумевают дисбаланс цветовой температуры теней. Сетки такие же, как у Монитора формы волны.

Масштабы и сетки видеоскопов

Каждый видеоскоп имеет наложение или сетку, которую можно использовать для сравнения графиков и измерения их интенсивности, с соответствующей числовой шкалой слева. Эти области действия автоматически масштабируются в соответствии с диапазоном выводимого видеосигнала на основе настройки управления цветом Пиковая яркость, которая часто связана с параметром Цветовое пространство вывода.

Чтобы изменить сетку скопа:

• Щелкните правой кнопкой мыши по нужной области действия и выберите один из следующих параметров, влияющих на области действия Монитор формы волны, Последовательность RGB и Наложение RGB:
• 10-разрядный. Показывает 10-разрядный числовой диапазон значений кода видеокодирования. Подходит для контроля качества, если указаны конкретные значения кода.
• Процент. По умолчанию. Отображает доступную шкалу от минимального до максимального значения: от 0 (черный) до 100 (пиковая яркость). Подходит для базового справочника и похож (но не идентичен) на IRE.
• HDR. Показывает шкалу в «нитах» (cd/m²), которая типична для измерения сигнала при цветокоррекции материала с высоким динамическим диапазоном (HDR) в формате HLG или PQ. Обычно программная обработка выполняется с максимальной яркостью 1000 нит, в то время как премиальный «бессрочный» контент часто обрабатывается с максимальной яркостью 4000 нит.

Настройки области действия видео

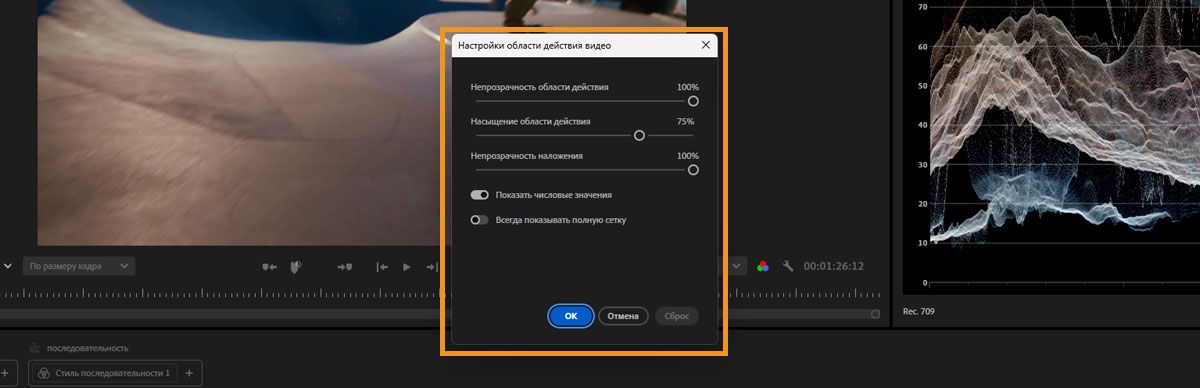

Нажатие на гаечный ключ открывает Настройки областей действия видео, предоставляя следующие параметры:

• Непрозрачность области действия. Ползунок позволяет выбрать, насколько яркими или темными будут отображаться области действия.
• Непрозрачность наложения. Ползунок позволяет выбрать, насколько яркими или темными будут отображаться наложения областей действия.
• Насыщенность. В большинстве видеоосциллографов используется псевдоцветное отображение того, как цвета на изображении соответствуют графику осциллографа, или какие осциллограммы соответствуют какому графику. Это позволяет усилить, приглушить или полностью убрать эти цвета.
• Показать числовые значения. Позволяет показать или скрыть числовые шкалы слева от каждого графика.
• Всегда показывать полную сетку. При уменьшении областей действия видео сетки начинают пропускать линии, чтобы не перегружать изображение. Эта настройка принудительно отображает все линии сетки, обеспечивая максимальную плотность информации независимо от размера скопа.
