使用「影像描圖」將影像轉換為向量

使用「影像描圖」將 JPEG、PNG 和 PSD 等格式的點陣圖轉換為高品質向量圖稿。

Adobe Illustrator 深層連結

在應用程式中試用
只要幾個簡單的步驟,就能描繪影像。

註解:

透過 Illustrator 29.3 版本,您可取得舊版預設集的增強版,依特定的預設集而定,其中包含內建的「漸層」、「形狀」、「透明度」和「自動分組」支援。

描繪影像

  1. 選取「檔案 > 置入」,然後選取點陣圖以將其置於畫布上。

  2. 選取畫布上的影像,然後選取「視窗 > 影像描圖」。隨即開啟「影像描圖」面板。

    選取 Illustrator 右上角的「切換工作區」,然後選取「描圖」以取得針對「影像描圖」最佳化的工作區。

  3. 在面板的「預設集」下拉式清單中,如果您看到「舊版預設集」,請選取「增強的預設集」切換以切換至其增強版。依特定的預設集而定,增強的預設集可提供內建的「漸層」、「形狀」、「透明度」和「自動分組」支援。如果您使用的是舊版預設集,您必須手動選取這些選項。

  4. 從面板上方的圖示清單或從「預設集」下拉式清單中選取預設集。描圖結果會顯示於影像位置。描圖速度取決於影像解析度。

  5. 調整面板中的描圖選項,以視需要自訂結果。

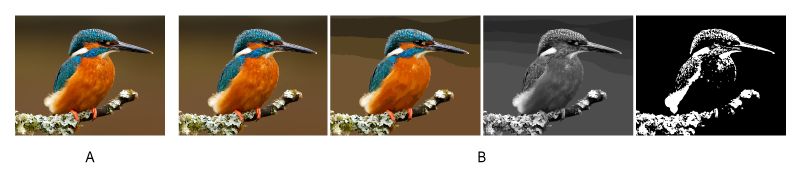

左邊是描圖前的鳥的影像,右邊是使用不同預設集的四個描圖結果。
針對您的特定描圖需求使用預設集。

A. 來源影像 B. 使用不同預設集的描圖結果

使用有限的描圖選項快速描繪影像

您無需使用「影像描圖」面板提供的自訂選項,就能以不同的速度和控制程度執行「影像描圖」:
  • 若要使用「預設」預設集立即執行「影像描圖」,請選取影像,然後在「相關工作列」選取「影像描圖」。
  • 若要使用任何描圖預設集執行「影像描圖」,請選取影像,然後在「屬性」面板中選取「影像描圖」。

即使您使用這些方法執行「影像描圖」,稍後仍可使用「影像描圖」面板自訂結果。

釋放描圖

若要捨棄描圖並還原來源影像,請釋放描圖:

  1. 選取描圖結果。

  2. 選取「物件 > 影像描圖 > 釋放」。

編輯描圖結果

若要以編輯任何其他向量物件的方式來編輯描圖結果,您必須將其展開。展開後,您便無法調整描圖選項:

  1. 在畫布上選取描圖結果。

  2. 在「影像描圖」面板中選取「展開」。「展開」會將結果轉換為可編輯的路徑,並將其組成群組。

  3. 視需要編輯路徑:

    • 按兩下結果以進入分離模式進行編輯,而不解散群組。
    • 在「相關工作列」中選取「解散群組」以解散群組並編輯。
  4. 視需要選取「物件 > 路徑 > 簡化」以移除多餘的錨點。

  5. 選取路徑,然後選取「物件 > 即時上色 > 製作」以上色。路徑會轉換為「即時上色」群組。

「影像描圖」面板選項

影像描圖」面板具有基本和進階描繪選項,可自訂結果。這些選項只有在您選取影像時才會啟用。

預設集

選取面板頂端的其中一個圖示,以執行常用的「影像描圖」工作流程:

  • 自動色彩:從相片或圖稿建立色調分離的影像。
  • 高色彩:建立高擬真度的逼真圖稿。
  • 低色彩:建立簡化的逼真圖稿。
  • 灰階:將圖稿描繪為灰色色調。
  • 黑白:將影像簡化為黑白圖稿。
  • 外框:將影像簡化成黑色外框。

如果您在圖示清單中找不到預設集,請查看「預設集」下拉式清單。「預設集」下拉式清單也可讓您在增強版和舊版預設集之間切換。

檢視

顯示含有或不含外框的描圖結果或來源影像。選取「檢視」旁邊的「按住以檢視來源影像 ,即可快速將描圖結果與來源影像進行比較。

模式

指定描圖結果的色彩模式。可用的選項會為您的描圖圖稿定義基本顏色與灰階模式。

  • 顏色:當您將「模式」設為「顏色」時,系統會根據您選取的「調色盤」類型顯示「顏色」滑桿或「顏色」下拉式清單。「顏色」滑桿指定顏色的數量,而「顏色」下拉式清單則指定彩色描圖結果的顏色群組。
  • 灰階:當您將「模式」設為「灰階」時,會顯示「灰階」滑桿。其會指定灰階描圖結果所使用的灰色量。
  • 黑白:當您將「模式」設為「黑白」時,會出現「臨界值」滑桿,讓您設定「臨界值」的值以建立黑白描圖結果。所有比該值亮的像素會轉換成白色,而所有比該值暗的像素會轉換成黑色。

色盤

指定調色盤,以從來源影像產生彩色描圖。此選項只有在您將「模式」設為「顏色」時才可使用。

您可以選取下列其中一個選項:
  • 自動:依輸入影像而定,在有限調色盤和完整色調間自動切換描圖。選取「自動」時,您可以調整「顏色」滑桿以改變描圖向量的簡潔和準確程度。設為「0」時,您可犧牲準確度來獲得簡化的結果,而設為「100」時,則可犧牲簡潔度來獲得準確的結果。
  • 有限:在結果中使用一組少量的顏色。您可以使用「顏色」滑桿來減少您想要的結果顏色數量。
  • 完整色調:使用結果中的整組顏色。此選項最適合對相片進行描圖,並產生如相片般逼真的圖稿。選取此選項時,「顏色」滑桿會判斷組成每個填色區域的像素變異性。當其設為「100%」時,變異性最小,造成以較小區域的顏色來定義較多路徑。反之,當設為「0%」時,填色區域數量較少,面積也較大。
  • 文件資料庫:使用現有的顏色群組,讓您定義要在結果中使用的確切顏色。您可以選取您在「色票」面板中建立的任何顏色資料庫。

進階選項

選取「進階」旁的箭頭以取得進階描圖選項。

路徑

控制描圖外形與原始像素外形之間的距離。較低的數值產生較鬆散的路徑吻合度;較高的數值產生較緊密的路徑吻合度。

轉角

指定轉角強調和尖角彎曲會變成轉角的可能性。值越高會產生越多轉角。

雜訊

以像素為單位指定描圖時會忽略的區域。值越高會產生越少雜訊。

秘訣:

如需高解析度影像,請將「雜訊」滑桿移至較高值 (例如在 20–50 的範圍)。如需低解析度影像,請將其設為較低值 (1–10)。

方法

指定描圖的方法。您可以選取下列其中一個選項:

  • 鄰接:建立挖剪圖案路徑。一條路徑邊緣與鄰近的路徑邊緣完全相同。
  • 重疊:建立堆疊路徑。每條路徑稍微覆蓋鄰近路徑。

建立

  • 填色:在描圖結果中建立填色區域。
  • 筆畫:在描圖結果中建立筆畫路徑。指定來源影像中可使用筆畫之特徵區域的最大寬度。大於最大寬度的特徵區域在描圖結果中會變成外框區域。
  • 漸層:可偵測影像的線性漸層並加以描繪。「高傳真相片」和「低傳真相片」預設集的增強版提供內建的「漸層」支援。或者,如果您將「模式」設為「顏色」或「灰階」,且將「調色盤」設為「自動」或「完整色調」,也可以使用「漸層」。只有在已設定「調色盤」時,「漸層」才能在「灰階」模式中運作。
    • 調整「平滑」滑桿控制漸層偵測強度。較高的值可使漸層較平滑。在「檢視」下拉式清單中選取「含外框的描圖結果」,以了解所選平滑度等級如何影響描圖結果的外框。
    • 在您將其展開後,可使用「漸層  工具來調整描圖結果中的漸層。

形狀

偵測影像中的圓形、方形和矩形,並以即時形狀進行描繪,以輕鬆編輯。這只能偵測分離、完美的圓形和方形。也可偵測稍微旋轉的矩形,但準確度較低。所有預設集的增強版均提供內建的「形狀」支援,但「高傳真相片」除外。

選項

  • 將曲線靠齊至直線:指定是否以直線取代稍微彎曲的線條,以及接近 0 或 90 度的線條是否靠齊至絕對 0 或 90 度。您可以針對幾何圖稿選擇這個選項,或是當來源影像中的形狀稍微旋轉時選擇這個選項。
  • 透明度」:可防止影像中的透明背景被描繪為白色。「高傳真相片」、「低傳真相片」、「6 種顏色」和「16 種顏色」預設集的增強版均提供內建的「透明度」支援。或者,您也可以將「模式」設為「顏色」。如果您將「調色盤」設為「有限」,請使用「顏色」滑桿選取至少四種顏色。
  • 忽略顏色描圖時忽略特定顏色。使用檢色器選擇性地忽略顏色。如果「模式」設為「灰階」,且「方法」設為「重疊」,則無法使用此選項。

資訊

顯示結果中的「路徑」、「錨點」和「顏色」數量。

自動分組

將描圖結果中的路徑組織為邏輯群組,讓您輕鬆編輯。所有預設集的增強版均提供內建的「自動分組」支援。若要在「圖層」面板中查看群組,您必須選取「展開」。

展開

將結果轉換為可編輯的路徑,讓您以處理其他向量物件的方式來處理。

預覽

預覽目前設定的結果。

描圖

根據您選擇的預設值和選項描繪影像。

儲存描圖預設集

  1. 選取「視窗 > 影像描圖」以開啟「影像描圖」面板。

  2. 視需要調整描圖選項。

  3. 選取「管理預設集 ,選取「儲存為新的預設集」,然後輸入名稱。

  4. 若要刪除或重新命名預設集,請選取「管理預設集 ,然後選取「刪除」或「重新命名」。

    註解:

    您無法編輯或刪除預設的預設集。其會顯示在方括弧內。
