Использование направляющих и сеток в XD

Ищете информацию о выравнивании ресурсов проекта с помощью направляющих и сеток? Вы обратились по адресу!

Привет, меня зовут Джинни! Я ведущий дизайнер, работающий над проектом UX-дизайна в приложении XD, где есть несколько монтажных областей и объектов.


  • Она ищет ресурсы для быстрого создания макетов и размещения объектов с помощью направляющих.



  • Ей нужна помощь в выравнивании и определении структуры объекта в рамках дизайн-проекта с использованием сеток.

Звучит знакомо? Если вы столкнулись с такими же проблемами, читайте дальше, и вы узнаете, как создавать и использовать направляющие и сетки в монтажных областях.

Прежде чем продолжить

Создание направляющих и управление ими

После того как ваши монтажные области будут размещены на холсте дизайна, сверху и слева от них появится область, позволяющая перетаскивать направляющие. Вы можете быстро выполнять привязку к центру по горизонтали и вертикали, копировать и вставлять на несколько монтажных областей, удалять и переключать их видимость.

Прочтите и вы узнаете, как создавать направляющие и управлять ими.

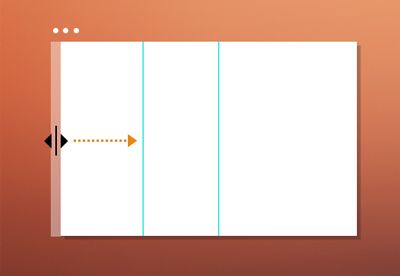

Добавление направляющих

Копирование и вставка направляющих

Удаление направляющих

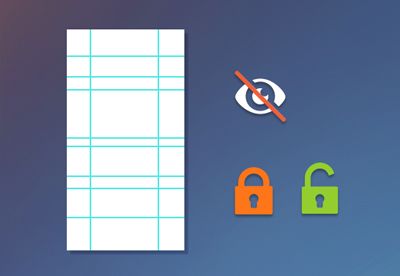

Удаление, скрытие и блокировка направляющих

Создание направляющих

Вы хотите выровнять и расположить объекты на монтажных областях сверху вниз? Используйте вертикальные направляющие. Если вы хотите выровнять и расположить объекты слева направо, используйте горизонтальные направляющие.

Вертикальные направляющие

Добавить направляющие в монтажные области

Для создания вертикальной направляющей наведите курсор мыши на левую рамку монтажной области, чтобы появился значок . Щелкните и удерживайте значок, а затем перетащите его в нужную позицию.

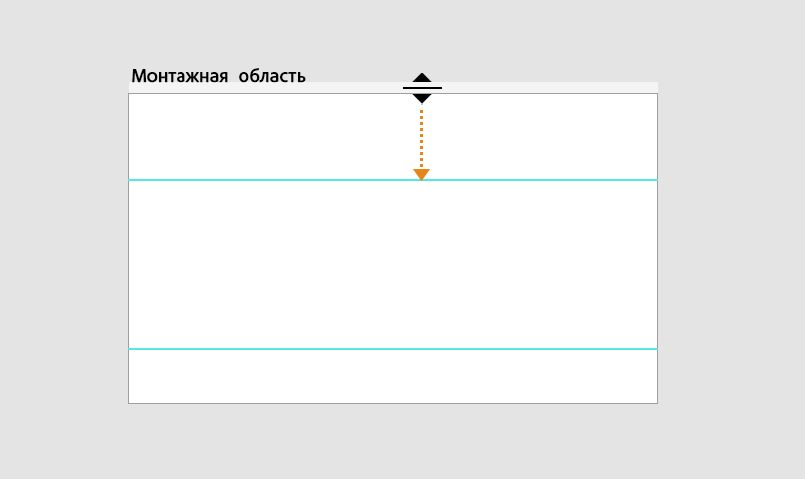

Горизонтальные направляющие

Добавить направляющие в монтажные области

Чтобы создать горизонтальную направляющую, наведите курсор на верхнюю рамку монтажной области, пока не появится значок . Перетащите его в нужное место.

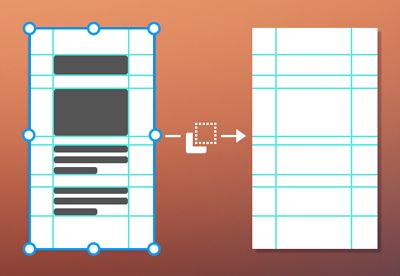

Копирование и вставка направляющих

Теперь, когда вы создали направляющие, вы можете использовать параметр Копировать/вставить направляющие для быстрого создания их дубликатов.

Копирование направляющих

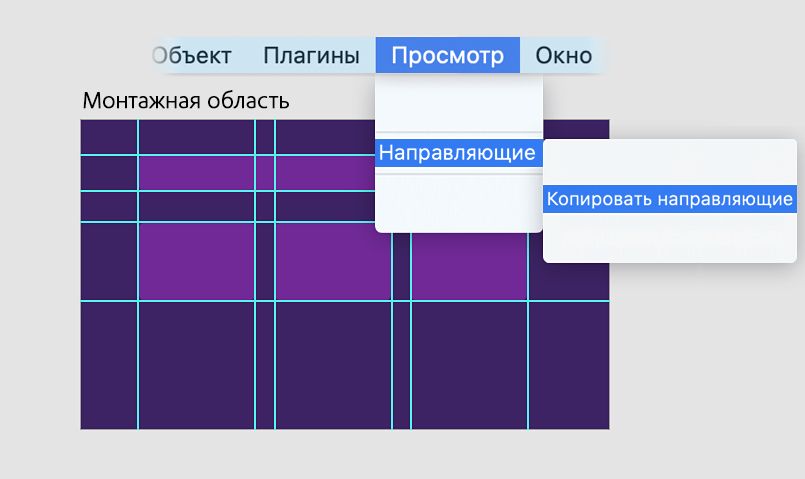

Копирование направляющих в монтажную область

Чтобы скопировать направляющие из монтажной области, выберите область, затем выберите Просмотр > Направляющие > Копировать направляющие.

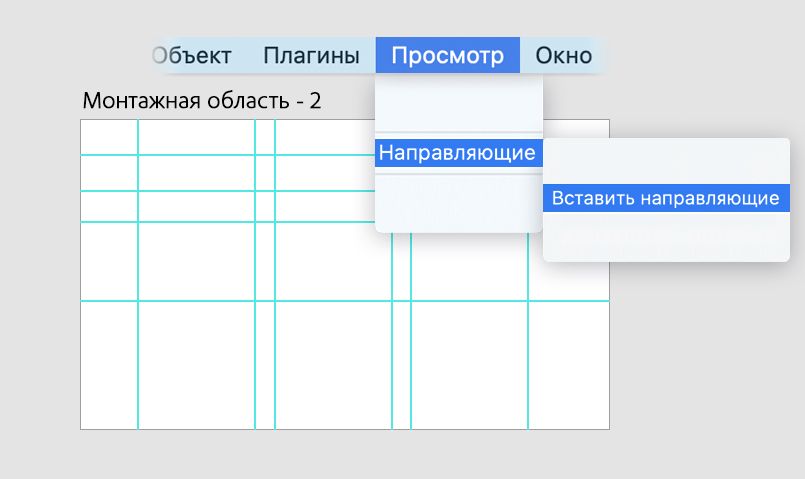

Вставка направляющих

Вставить направляющие в монтажную область

Чтобы вставить скопированные направляющие, нажмите Просмотр или щелкните правой кнопкой мыши по монтажной области > Направляющие > Вставить направляющие.

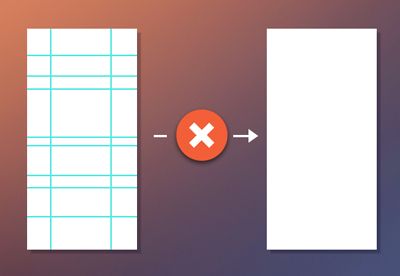

Удаление направляющих

Вы можете удалить за раз одну или несколько направляющих.

Чтобы удалить направляющую, перетащите ее за пределы монтажной области.

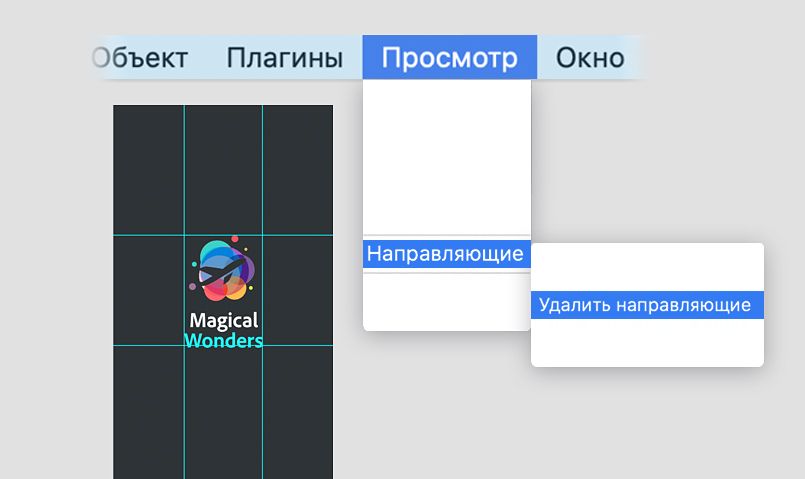

Чтобы удалить несколько направляющих из монтажной области, выберите монтажную область и нажмите Вид или щелкните правой кнопкой мыши по монтажной области. Выберите Направляющие > Удалить направляющие.

Удалить направляющие, добавленные на монтажную область

Скрытие и блокировка направляющих

Вы хотите временно скрыть направляющие и включить их при необходимости? Используйте параметр Скрыть все направляющие.

Вы также можете заблокировать направляющие на всех монтажных областях, чтобы предотвратить их случайное перемещение и изменение.

Чтобы скрыть и заблокировать направляющие в macOS и Windows:

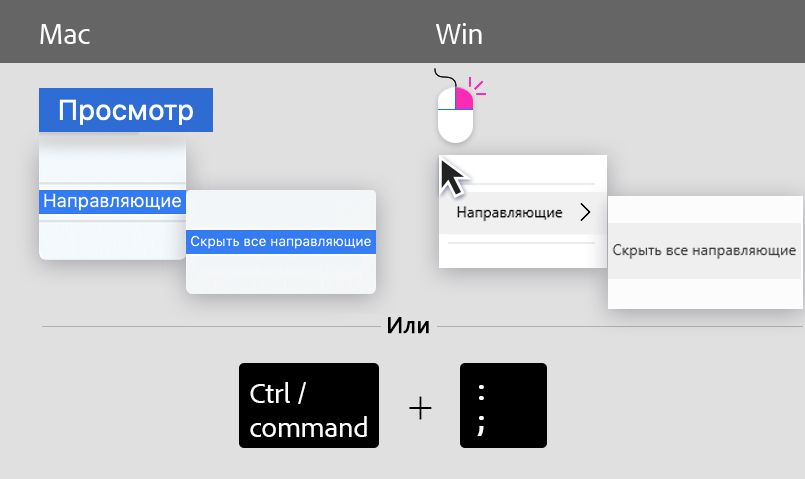

Скрыть направляющие

Скрыть направляющие

  • Нажмите вариант Вид > Скрыть все направляющие в верхней строке меню. Вы также можете использовать сочетание клавиш Command + ; для скрывания направляющих в macOS.
  • Щелкните правой кнопкой мыши по монтажной области и выберите Направляющие > Скрыть все направляющие. Вы также можете использовать сочетание клавиш Ctrl + ;, чтобы скрыть направляющие в Windows.

Блокировка направляющих

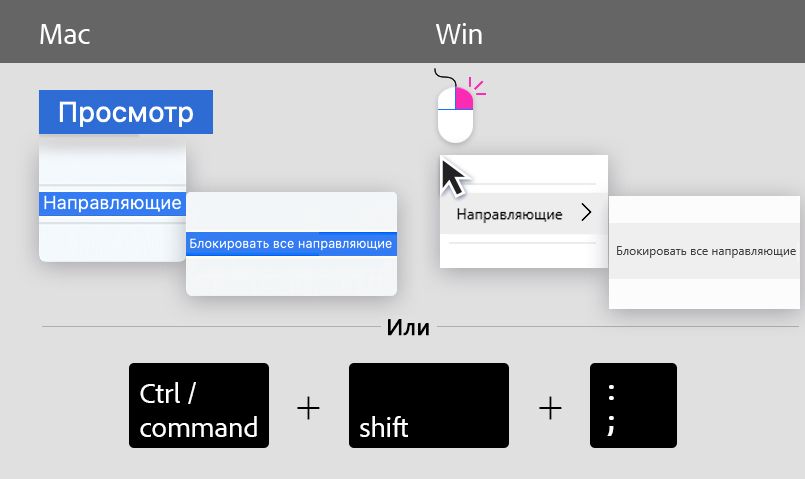

Блокировать все направляющие на монтажных областях

  • Нажмите Вид > Блокировать все направляющие в верхней строке меню. Вы также можете в macOS использовать сочетание клавиш Command + Shift + ; , чтобы заблокировать направляющие.
  • Щелкните правой кнопкой мыши по монтажной области и выберите Направляющие > Блокировать все Направляющие. Вы также можете в Windows использовать сочетание клавиш Ctrl + Shift + ; чтобы заблокировать направляющие.

Выравнивание объектов с помощью быстрых направляющих

Теперь, когда вы изучили основы создания направляющих и управления ими, вы можете использовать быстрые направляющие для временной привязки направляющих при создании объектов или монтажных областей или при манипулировании ими.

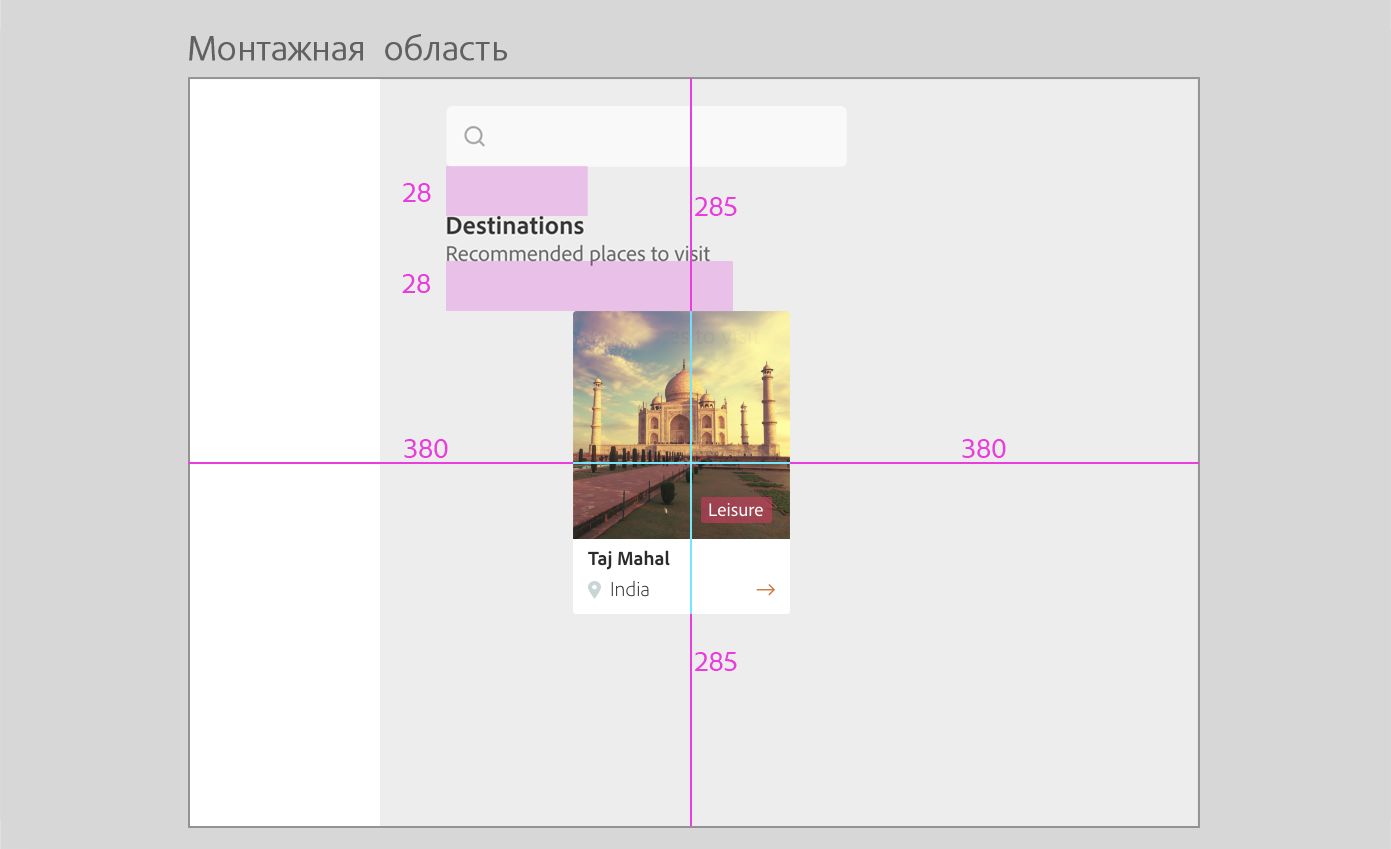

Быстрые направляющие

Быстрые направляющие включены по умолчанию. Когда вы перемещаете объект или монтажную область, быстрые направляющие позволяют выравнивать, редактировать и трансформировать объекты или монтажные области относительно других объектов, монтажных областей или и того, и другого путем выравнивания привязки.

Размещение объектов с помощью сеток

Теперь, когда вы ознакомились с основной информацией о направляющих в XD, узнайте, как определять структуру дизайна и выравнивать объекты на монтажной области с помощью макета или квадратных сеток.

Чтобы добавить макет или квадратные сетки, выберите одну или несколько монтажных областей. Перейдите в раздел Сетка в Инспекторе свойств и выберите либо Макет, либо Квадрат.

Сетки макета

Размещение объектов в сетках макета

Сетки макета — это сетки столбцов, которые полезны при выравнивании объектов дизайна или проектировании для экранов разных размеров. Вы можете легко и быстро настроить их в соответствии со своими потребностями.

Квадратные сетки

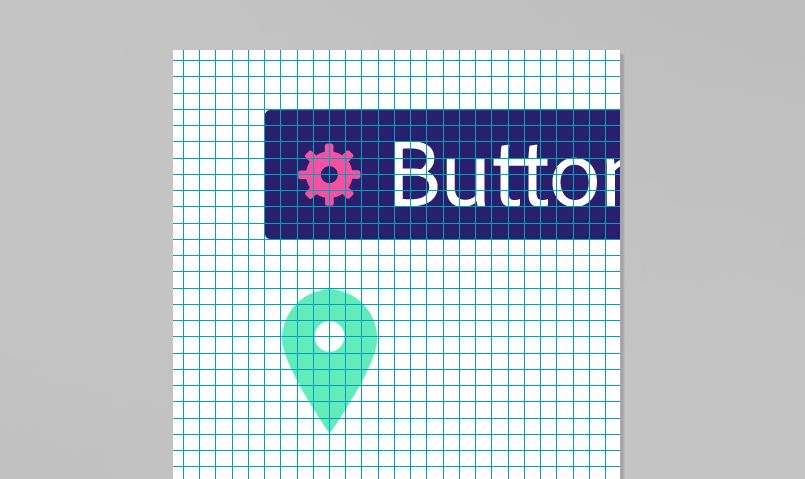

Размещение квадратных сеток

Квадратные сетки имеют горизонтальные и вертикальные линии для точного определения размеров и выравнивания объектов при разработке мобильных приложений или значков.

Установка параметров сетки

После того как макет и квадратные сетки добавлены в монтажные области, вы можете персонализировать параметры отображения для сеток, настроив параметры в разделе «Сетка» инспектора свойств. Прочтите этот материал, и вы узнаете, как изменить размер сетки, количество столбцов, свойства средника и поля для ваших сеток.

Параметры квадратной сетки

В зависимости от ваших потребностей в дизайне, вы можете изменить размер сетки для квадратных сеток.

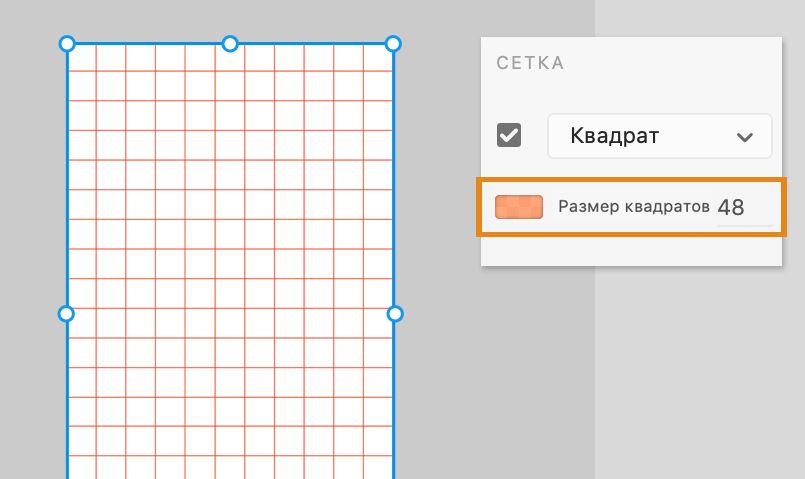

Изменение размера квадратной сетки

Размер сетки — это расстояние между линиями в квадратной сетке. Чтобы изменить значение размера сетки, введите необходимое число в поле Размер квадратов в инспекторе свойств.

Параметры макетной сетки

С макетной сеткой, которая применяется к монтажной области, вы можете установить количество столбцов, ширину столбца, свойства средника и размеры полей в разделе «Сетка» инспектора свойств.

Изменение количества столбцов

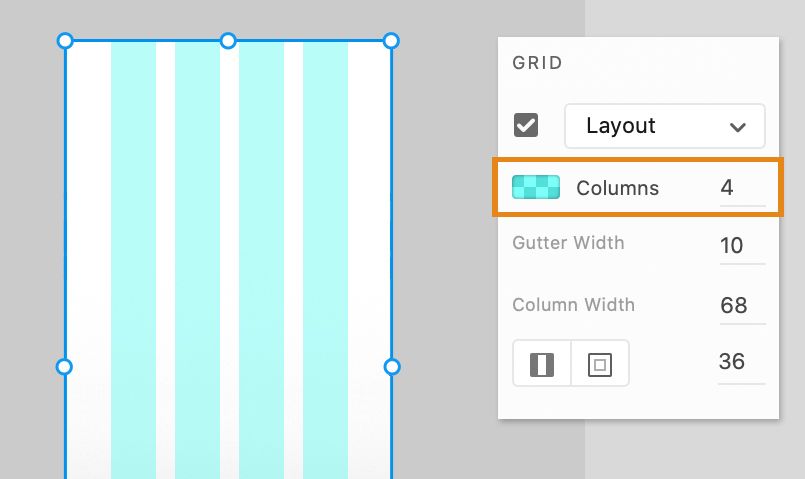

Изменить количество столбцов в макетной сетке

Введите значение в поле Столбцов. В веб-дизайне обычно используются сетки на 12 или 16 столбцов.

Изменение свойств ширины столбца и средника

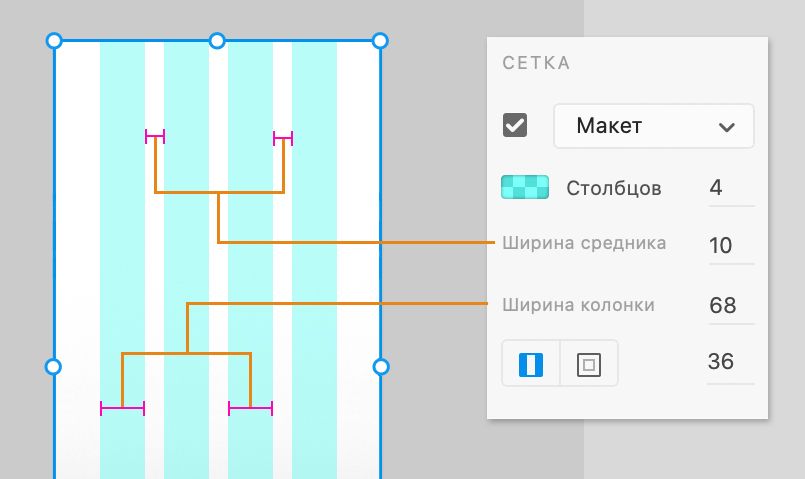

Изменение свойств средника в сетке макета

Чтобы изменить ширину столбцов, введите значение в поле Ширина колонки. Чтобы определить собственную ширину средника, измените стандартное поле Ширина средника

Теперь, когда вы изменили количество столбцов, ширину средника и столбца, узнайте, как настроить поля монтажной области. Поля представляют собой расстояние между сеткой макета и краем монтажной области. Читайте дальше, чтобы узнать, как настроить положение полей со всех сторон.

Изменение связанных полей слева и справа

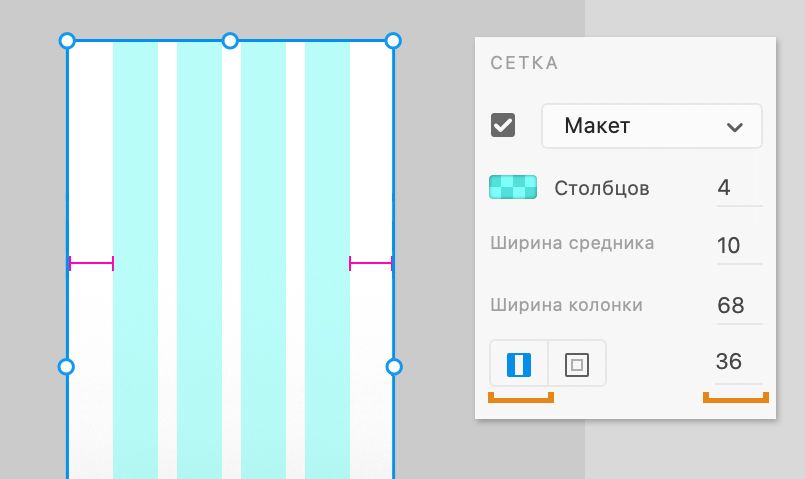

Изменение связанных полей слева и справа

Чтобы настроить связанное поле с левой и правой стороны, щелкните значок  и измените значение.

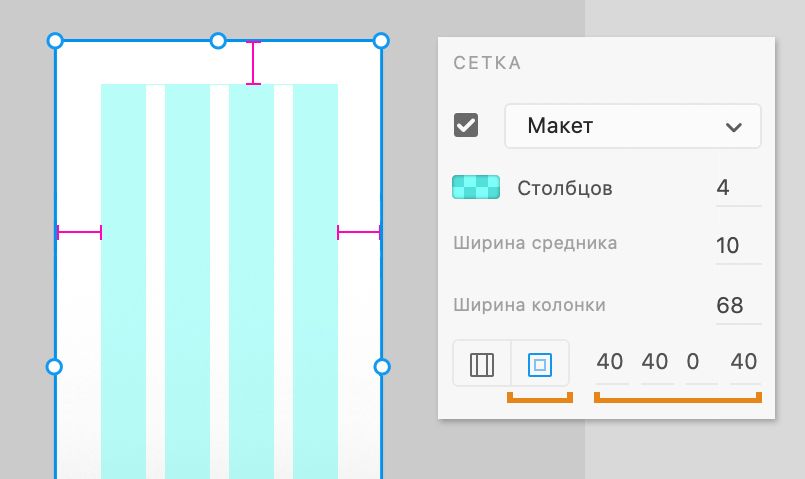

Изменение поля с каждой стороны

Изменить поле со всех сторон

Чтобы по отдельности настраивать левое, правое, верхнее и нижнее поля, щелкните значок , а затем введите значения.

Повысьте свою производительность с помощью сеток

Теперь, когда вы знаете, как задавать предпочтения для своих сеток, читайте дальше, и вы узнаете, как добавлять цвета сетки и управлять их видимостью.

Добавление цветов

Отображение или скрытие сеток

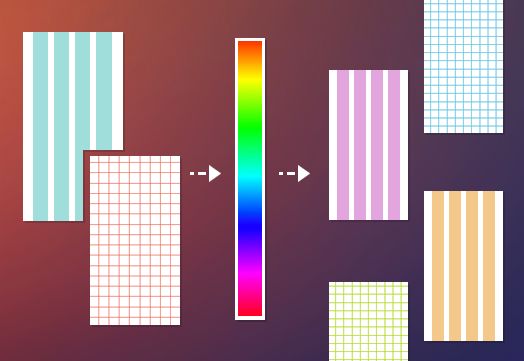

Добавление цветов

Вы хотите изменить внешний вид сеток? Используйте палитру цветов в инспекторе свойств, чтобы добавить и изменить цвет сетки.

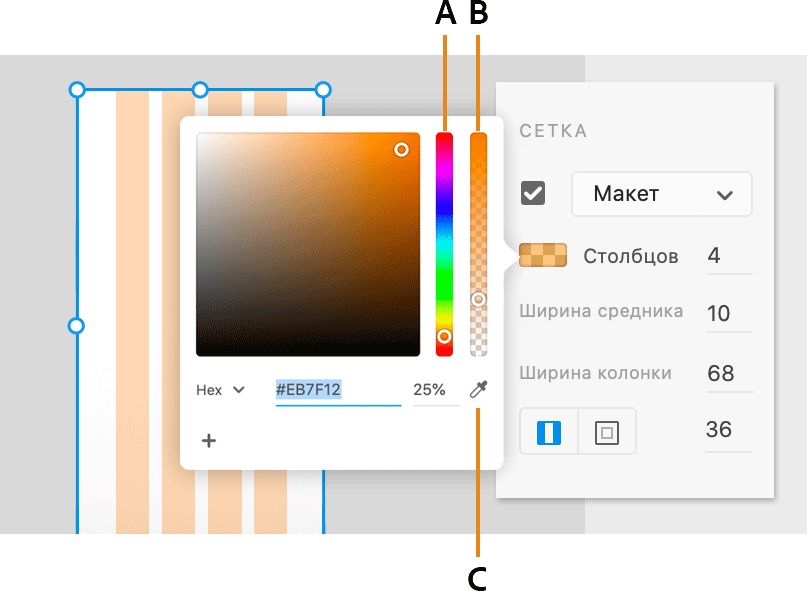

Добавить цвета в макет и квадратные сетки

A. Цветовое поле B. Ползунок цвета C. Пипетка

Нажмите на поле рядом со значением Размер квадратов для квадратных сеток и Столбцов для макетных сеток.

Из палитры цветов вы можете:

  • Настроить цвет, используя поле «Цвет» и шкалу цвета.
  • Использовать инструмент «Пипетка» для выбора цвета из монтажной области.
  • Установить непрозрачность заливки с помощью шкалы цвета или ввести значение в процентах. Если вы зададите значение 0, сетка макета переключится на отображение в контуре.

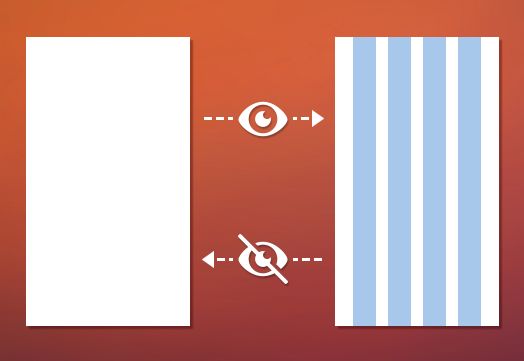

Скрытие и показ сеток

Вы можете контролировать видимость макетных и квадратных сеток с помощью параметра Скрыть макетные/квадратные сетки или показать макетные/квадратные сетки.

Скрытие сетки макета

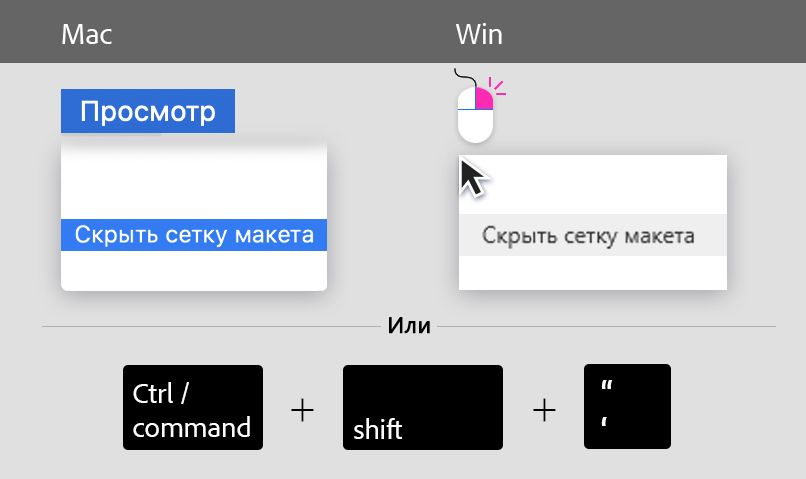

Отображение или скрытие сеток макета

  • Выберите Вид > Скрыть сетку макета. Вы также можете в macOS использовать сочетание клавиш Command + Shift + ', чтобы скрыть макетные сетки.
  • В инспекторе свойств выберите тип сетки из выпадающего списка Сетка и установите рядом с ним флажок. Вы также можете в Windows использовать сочетание клавиш Ctrl + Shift + ", чтобы скрывать макетные сетки.

Показ квадратной сетки

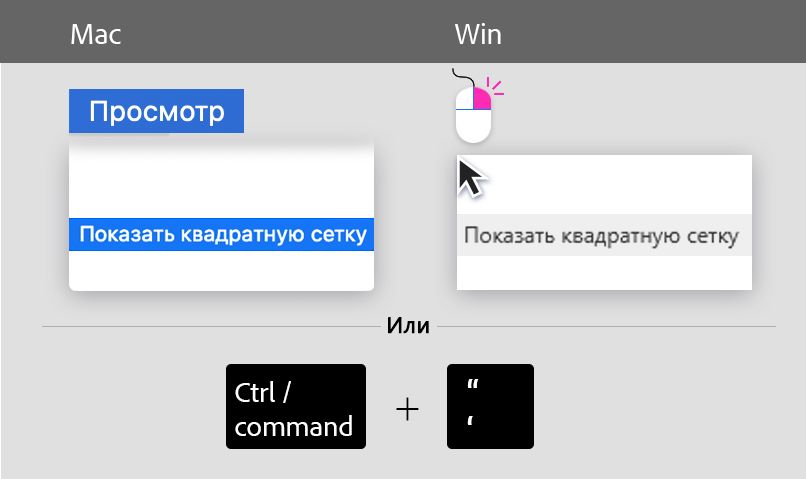

Отображение или скрытие квадратных сеток

  • Выберите Вид > Показать квадратную сетку. Вы также можете в macOS использовать сочетание клавиш Command + ' , чтобы скрыть макетные сетки.
  • В инспекторе свойств выберите тип сетки из выпадающего списка Сетка и установите рядом с ним флажок. Вы также можете в Windows использовать сочетание клавиш Ctrl + ", чтобы показать квадратные сетки.

Видео: как добавлять направляющие и макетные сетки?

Советы и рекомендации

  • Чтобы привязать объект к макетной или квадратной сетке, перетаскивайте объект в сторону сетки, пока один из краев объекта не окажется в зоне привязки сетки.
  • Направляющие привязываются к выбранным объектам или объектам верхнего уровня, нарисованным на холсте. Чтобы отключить привязку, нажмите  (на macOS) или Ctrl (на Windows).
  • Чтобы разместить направляющую с шагом в 10 пикселей на холсте, нажмите клавишу Shift.
  • Чтобы вернуться к стандартной квадратной или макетной сетке, нажмите Использовать по умолчанию  в разделе «Сетка» инспектора свойств.

Что дальше?

Мы научили вас размещать и выравнивать объекты на монтажных областях с помощью направляющих и сеток. Сделайте следующий шаг и научитесь пользоваться повторяющимися сетками для создания объектов с повторяющимися элементами.
