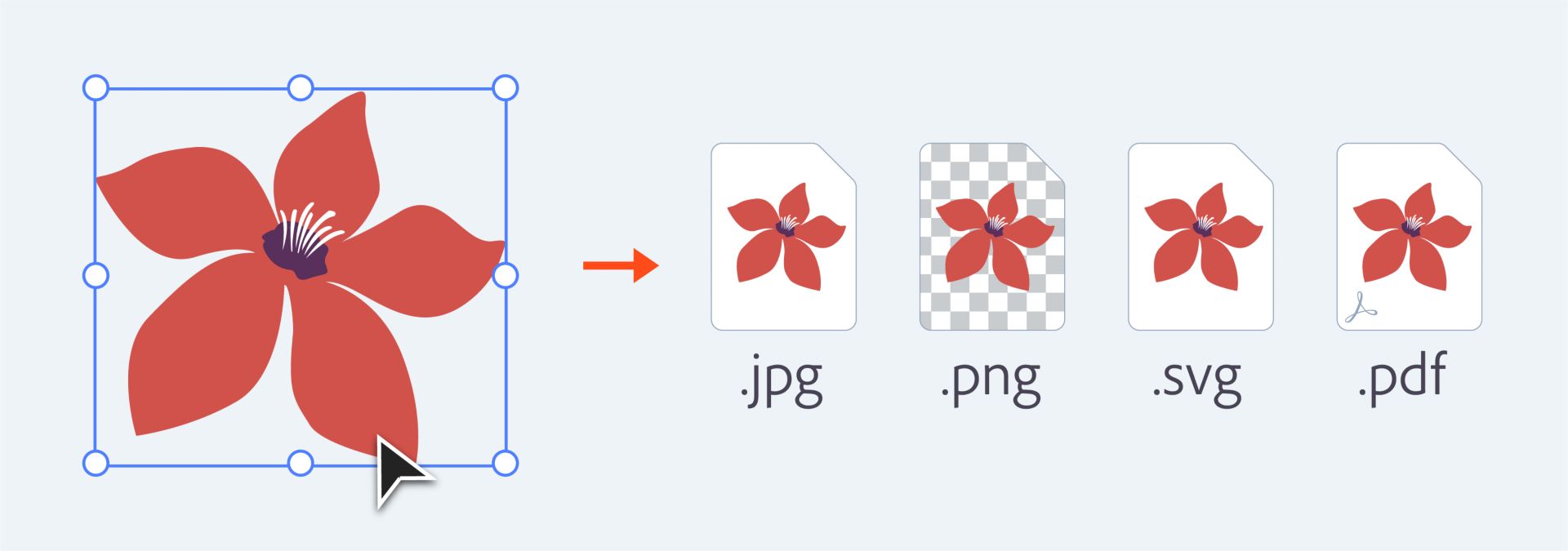

Узнайте, как экспортировать готовые к использованию ресурсы из Adobe XD в форматах PNG, SVG, JPG и PDF.

Вы можете экспортировать ресурсы, такие как растровые изображения, значки и фоновые рисунки, текст и монтажные области из XD в форматах PNG, SVG, JPG и PDF. Эти экспортированные ресурсы оптимизированы для развертывания в iOS, Android или в веб-приложениях.

Если вы используете XD на macOS, вы также можете добавить свои проекты в сторонние среды, например Zeplin, Avocode, Sympli, Kite Compositor и Protopie.

Выбор ресурсов и монтажных областей для экспорта

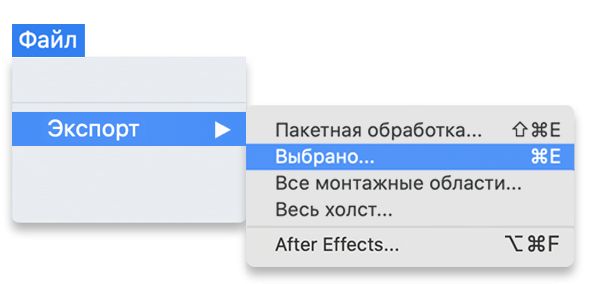

macOS

Выберите объект или монтажную область, перейдите в раздел Файл > Экспорт или нажмите Cmd+E.

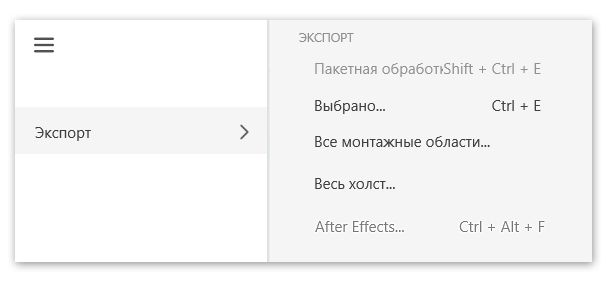

Windows

Выберите объект или монтажную область и перейдите в раздел Файл > Экспорт.

  • Пакетная обработка. Вы можете выполнить пакетную обработку ресурсов для экспорта, отмеченных с помощью параметра Отметить для экспорта в инспекторе свойств. Чтобы экспортировать несколько объектов как один ресурс, сгруппируйте эти объекты перед экспортом.
  • Выбрано. Вы можете выбирать и экспортировать отдельные ресурсы.
  • Все монтажные области. Вы можете выбрать все монтажные области для экспорта из проекта дизайна.
  • After Effects. Вы можете выбрать ресурс для экспорта в After Effects.

Пометка слоев для экспорта

Слои, помеченные для экспорта, включены в спецификации дизайна как ресурсы. Чтобы пометить ресурсы для экспорта, выберите любой слой на холсте и выполните одно из следующих действий:

  • Нажмите правой кнопкой мыши на слой на холсте и выберите «Пометить для экспорта» из выпадающего списка.
  • Откройте панель слоев и щелкните значок отметки для экспорта  рядом с названием слоя.

Экспорт ресурсов в различных форматах файла

Ресурсы — это файлы дизайна, которые нужны разработчикам, чтобы воссоздать продукт вашего дизайна с помощью HTML/CSS/JS на веб-сайте или с помощью языков Swift или Java в приложениях для iOS и Android.

Как правило, самыми распространенными ресурсами являются растровые изображения, значки и фоновые рисунки, которые вы можете экспортировать в следующих форматах: PNGSVGPDFJPG.

Экспорт в формате PNG

Экспорт в формате PNG
Экспорт в формате PNG

Выберите размер стандартного или установленного для платформы экспорта или настройте размер экспорта описанным ниже образом.

  • Предустановленный или стандартный размер экспорта. Выберите один из предустановленных размеров экспорта: 0,5x, 1x, 1,5x, 2x, 3x, 4x. Кроме того, вы можете ввести размер экспорта от 0,1x до 10х.
  • Интернет — ресурсы экспортируются с разрешением 1x и 2x.
  • iOS — ресурсы экспортируются с разрешением 1x, 2x и 3x.
  • Android — ресурсы дизайна оптимизируются и экспортируются для следующих значений плотности экрана Android.
    • ldpi — низкая плотность (75 %)
    • mdpi — средняя плотность (100 %)
    • hdpi — высокая плотность (150 %)
    • xhdpi — сверхвысокая плотность (200 %)
    • xxhdpi — сверхвысокая плотность плюс (300 %)
    • xxxhdpi — сверхвысокая плотность плюс плюс (400 %)

Экспорт в формате SVG

Экспорт в формате SVG
Экспорт в формате SVG

Когда вы экспортируете объекты или монтажные области как SVG, вы можете установить параметры, описанные ниже.

Визуальное оформление

  • Атрибуты представления. Используются отдельные атрибуты XML для каждого отдельного свойства стиля в каждом теге SVG. Этот формат нужен для использования ресурсов SVG в Android Studio.
  • Внутренние таблицы CSS. С классами CSS применяется один тег стиля, и для объектов с одним и тем же стилем используются одинаковые настройки стиля, что позволяет уменьшить размер файлов.

Встроенные или связанные изображения

  • Встроить. Растровое изображение кодируется в файл SVG.
  • Связать. Растровое изображение хранится отдельно со ссылкой на файл SVG.

Экспорт в формате PDF

Экспорт в формате PDF
Экспорт в формате PDF

Экспортировать ресурсы как файлы PDF можно способами, описанными ниже.

  • Один файл PDF. Вы можете выбрать несколько монтажных областей или ресурсов и экспортировать их в одном файле PDF.
  • Несколько файлов PDF. Вы можете выбирать несколько монтажных областей или ресурсов и экспортировать их в качестве отдельных файлов PDF. Отдельные файлы PDF создаются для каждого из выбранных ресурсов или монтажных областей.

Экспорт в формате JPG

Экспорт в формате JPG
Экспорт в формате JPG

Когда вы экспортируете ресурсы как файлы JPG, вы можете установить параметры, описанные ниже.

Качество: 20 %, 40 %, 60 %, 80 % или 100 %.

Размер для экспорта

  • Предустановленный или стандартный размер экспорта. Выберите один из предустановленных размеров экспорта: 0,5x, 1x, 1,5x, 2x, 3x, 4x. Кроме того, вы можете ввести размер экспорта от 0,1x до 10х.
  • Интернет — ресурсы экспортируются с разрешением 1x и 2x.

Файлы JPG не конвертируются в файлы PDF. Растровые изображения импортируются как изображения, хотя можно было подумать, что они преобразуются в PDF.

Экспорт ресурсов в сторонние приложения

Вы также можете перенести свои проекты из XD в другие приложения, такие как Zeplin, Avocode, Sympli, Kite Compositor и Protopie

Ниже представлен шаблон рабочего процесса XD на macOS с Zeplin.

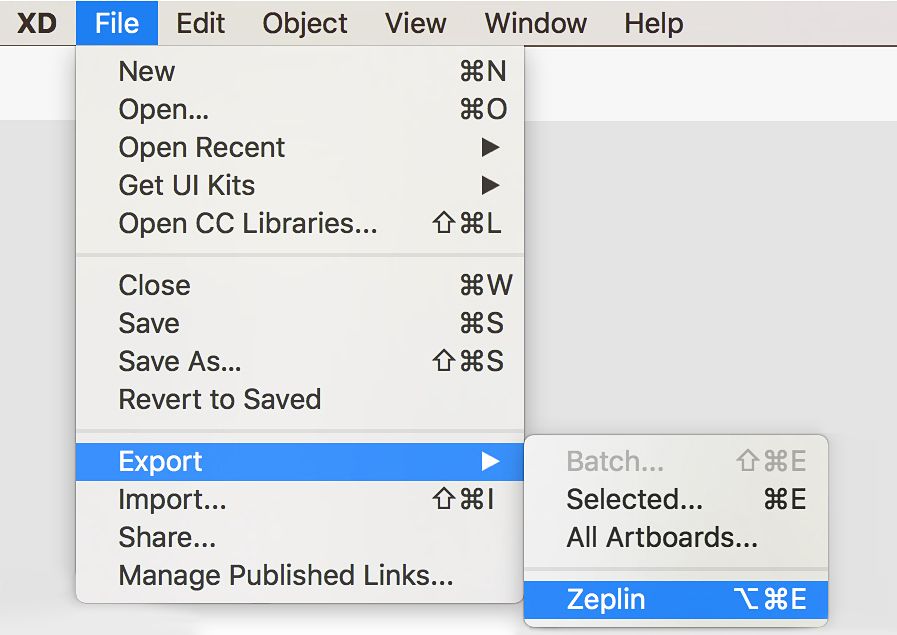

  1. Выберите монтажную область или слой в файле XD и щелкните Файл > Экспорт > Zeplin.

    Если у вас есть несколько приложений, интегрированных с XD, сочетание клавиш (⌥⌘E) запускает последнюю использованную вами интеграцию.

    Экспорт ресурсов в Zeplin
    Экспорт ресурсов в Zeplin

  2. Щелкните Импорт. Чтобы заменить существующие экраны в Zeplin с тем же именем, выберите экраны Заменить с тем же именем. Zeplin добавляет его в качестве новой версии того же экрана без потери ваших заметок.

    Если у вас возникли проблемы при работе с Zeplin в XD, отметьте  Не удается увидеть поддерживаемое стороннее приложение в параметрах экспорта.

Устранение неполадок

Возникли проблемы с экспортом ресурсов? Чтобы исправить проблемы, связанные с экспортом, см. Почему у меня не получается импортировать или экспортировать файлы в Adobe XD?
