Mål og plot dimensioner

Mål og plot nemt lineære, vinklede og radiale dimensioner i illustrationer.

Med værktøjet Dimension kan du nemt måle og plotte dimensioner såsom afstand, vinkel og radius i din illustration. Desuden har du fleksibilitet til at tilpasse dimensionernes udseende, enhed, skala m.v.

Adobe Illustrator-deeplink

Prøv det i appen
Mål og plot dimensioner med nogle få enkle trin.

Gør dig fortrolig med dimensionsværktøjet, dimensionsobjektet og værktøjsindstillingerne

Dimensionsværktøj

Du kan nemt få adgang til værktøjet Dimension   værktøjet fra værktøjslinjen. Hvis du ikke kan finde det, skal du vælge Rediger værktøjslinje   nederst på værktøjslinjen og trække værktøjet fra sektionen Rediger på værktøjslinjen. Når du åbner værktøjet Dimension , åbnes der en proceslinje. På proceslinjen kan du nemt skifte mellem forskellige værktøjstyper: Lineær dimension  , Vinkeldimension   og Radial dimension  . Med disse værktøjstyper kan du plotte henholdsvis lineære, vinklede og radiale dimensionstyper. Inden du plotter en bestemt dimensionstype, skal du sørge for, at du har valgt den korrekte værktøjstype. Proceslinjen indeholder også værktøjsindstillingerne.

Dimensionsobjekt

Når du plotter en dimension, er det et dimensionsobjekt, du får. Et dimensionsobjekt indeholder en dimensionslinje, en udvidelseslinje og dimensionstekst.

Dele af et dimensionsobjekt
Find ud af, hvilke dele et dimensionsobjekt består af, og juster derefter indstillingerne.

A. Udvidelseslinje B. Forskydning af dimensionstekst C. Dimensionstekst D. Dimensionslinje E. Udvidelse af udvidelseslinje F. Forskydning af udvidelseslinje

Værktøjsindstillinger

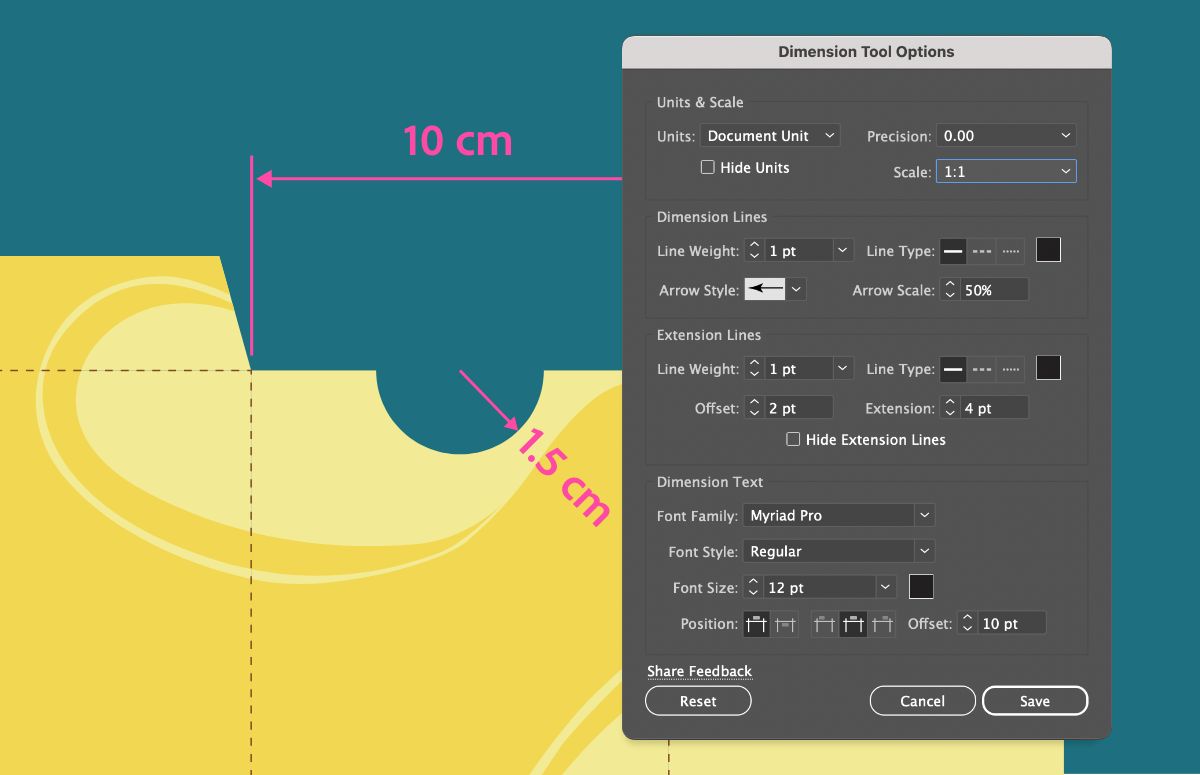

Plottede dimensioner på lærredet sammen med dialogboksen Indstillinger for dimensionsværktøj
Med Indstillinger for dimensionsværktøj kan du konfigurere indstillingerne for de dimensionsobjekter, du vil plotte.

Værktøjsindstillinger eller Indstillinger for dimensionsværktøj giver dig mulighed for at indstille præferencer som måleenhed, skala, præcision og udseende for dimensionsobjekter. Du kan åbne indstillingerne på to måder – ved at dobbeltklikke på værktøjsikonet i værktøjslinjen eller ved at vælge   på proceslinjen for værktøjet Dimension.

Når du ændrer værktøjsindstillingerne, indstiller du præferencerne for alle de dimensionsobjekter, du vil plotte i fremtiden, ikke for dem, du allerede har plottet. Her er de ting, du kan specificere, før du begynder at plotte dine dimensioner:

  • Enheder og skalering: Vælg mellem forskellige måleenheder og indstil præcision op til tre decimaler. Vælg en af de forudindstillede skalaer eller opret en brugerdefineret skala ved at angive forhold. Du kan oprette op til 10 brugerdefinerede skalaer. Hvis du ikke ønsker, at din dimensionstekst skal indeholde enheder, kan du skjule det.
  • Dimensionslinjer: Angiv linjetykkelse og -type, pilstilart, skalering og farve.
  • Udvidelseslinjer: Angiv linjetykkelse og -type, forskydning, udvidelse og farve.
  • Dimensionstekst: Angiv skrifttypefamilie, format, størrelse, forskydning, position og farve.

Vælg Nulstil for at gendanne de oprindelige indstillinger.

Plot lineære dimensioner

Med værktøjstypen Lineær dimension   kan du plotte længden af en linje og afstanden mellem to vilkårlige punkter.

Lineære dimensioner, som du plotter, er enten justerede, lodrette eller vandrette dimensioner.

Justeret dimension

Det er den direkte afstand mellem to punkter.

Lodret dimension

Det er den lodrette afstand mellem to punkter.

Vandret dimension

Det er den vandrette afstand mellem to punkter.

Plot lineære dimensioner af grundformer

Du kan nemt plotte de lineære dimensioner af grundlæggende former som rektangler, polygoner, linjestykker og stjerner. Lad os tage udgangspunkt i en sekskant:

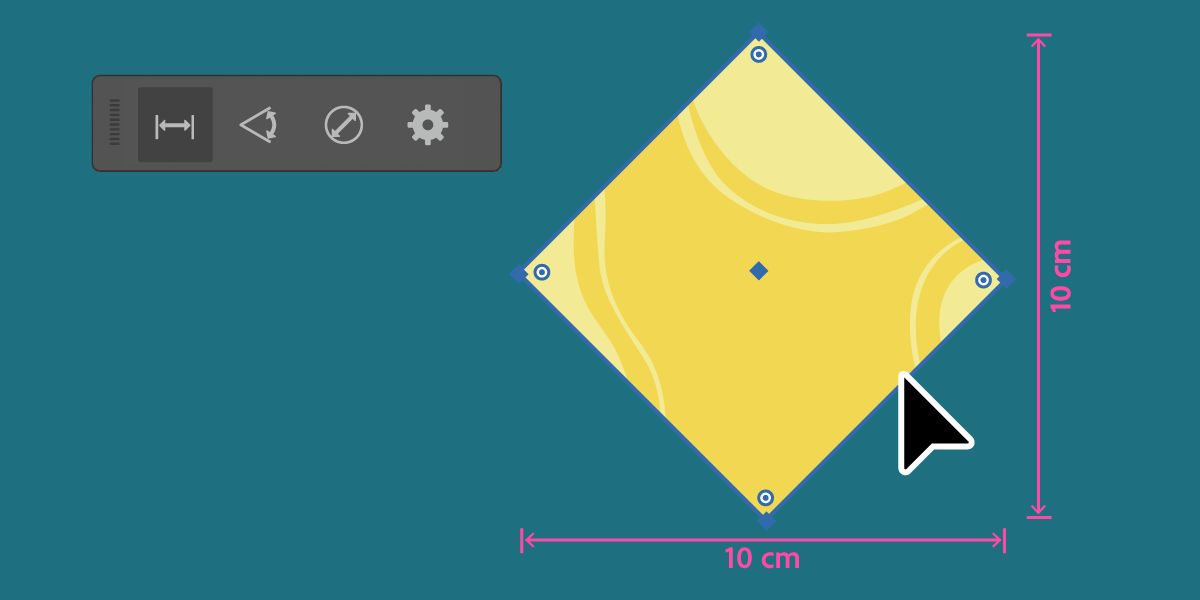

Plot de justerede, lodrette og vandrette dimensioner af grundlæggende former som f.eks. en sekskant.

  1. Vælg værktøjet Dimension   på værktøjslinjen.

  2. Vælg Lineær dimension   på den viste proceslinje.

  3. Hold musen over en side af sekskanten, indtil der vises en lyserød linjeguide, og plot derefter dimensionerne:

    • Justeret dimension: Træk, hold linjeguiden parallel med siden, og slip derefter.
    • Lodret dimension: Træk, hold lineguiden parallel med siden, skift retning, så lineguiden er lodret, og slip derefter.
    • Vandret dimension: Træk, hold lineguiden parallel med siden, skift retning, så lineguiden er vandret, og slip derefter.
Bemærk:

Hvis du vil ændre indstillingerne for et dimensionsobjekt, du allerede har plottet, skal du vælge det og foretage ændringer i panelet Egenskaber.

Plot lineære dimensioner mellem to vilkårlige punkter

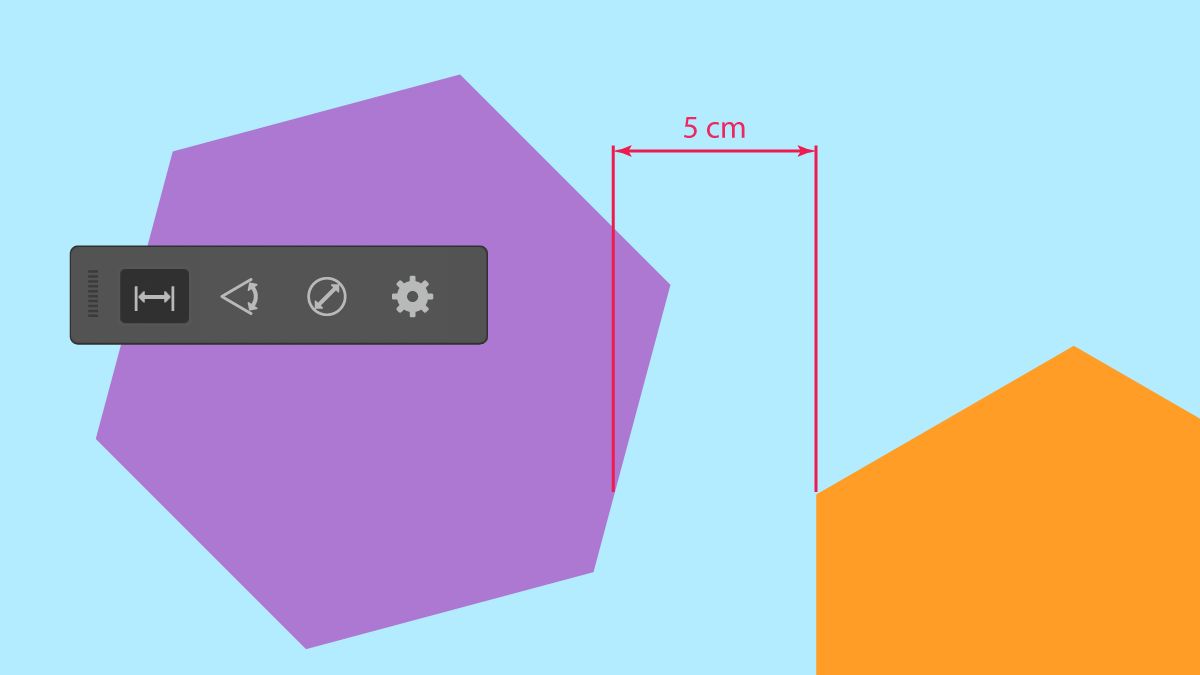

Vandret dimension plottet mellem punkter på to sekskanter.
Plot de justerede, lodrette og vandrette dimensioner mellem to vilkårlige punkter.

  1. Vælg værktøjet Dimension   på værktøjslinjen.

  2. Vælg Lineær dimension   på den viste proceslinje.

  3. Klik på det første punkt, og klik derefter på det andet punkt. Derefter kan du plotte følgende dimensioner:

    • Justeret dimension: Klik igen.
    • Lodret dimension: Flyt musen vandret, og klik derefter.
    • Vandret dimension: Flyt musen lodret, og klik derefter.

Plot lineære dimensioner af et objekt med en streg

Hvis et kurvesegment har en streg, kan du måle dets lineære dimension nøjagtigt ved at klikke på dets forhåndsvisningsgrænser. Du aktiverer forhåndsvisningsgrænser ved at gå til IllustratorIndstillinger > Generelt > Forhåndsvisning af grænser (macOS) eller  RedigerIndstillinger > Generelt > Brug forhåndsvisning af grænser (Windows).

Plot vinkeldimensioner

Med værktøjstypen Vinkeldimension   kan du nemt plotte en forms vinkler eller vinklerne mellem to linjer, der skærer hinanden.

Plot vinkler af grundlæggende former

Plot de indvendige og udvendige vinkler af grundlæggende former som f.eks. en trekant.

  1. Vælg værktøjet Dimension   på værktøjslinjen.

  2. Vælg Vinkeldimension   på den viste proceslinje.

  3. Hold markøren over toppunktet på den vinkel, du vil plotte, indtil der vises en lyserød vinkelguide. Plot derefter de indvendige og udvendige vinkler:

    • Indvendig vinkel: Træk indad fra toppunktet, og slip derefter.
    • Udvendig vinkel: Træk udad fra toppunktet, og slip derefter.

Plot vinkler på linjer, der skærer hinanden

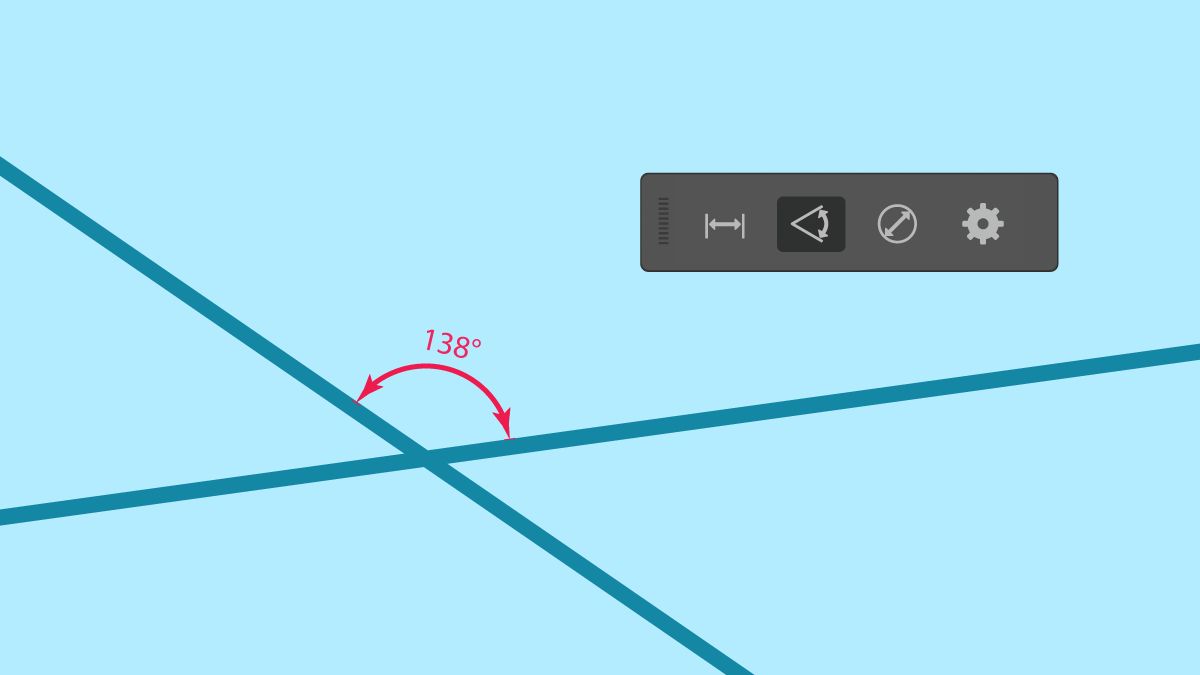

To linjer, der skærer hinanden, med en vinkel plottet mellem dem.
Plot de indvendige og udvendige vinkler på to linjer, der skærer hinanden.

  1. Vælg værktøjet Dimension   på værktøjslinjen.

  2. Vælg Vinkeldimension   på den viste proceslinje.

  3. Klik på et punkt på den første linje, og klik derefter på et punkt på den anden linje.

  4. Bevæg musen i en af retningerne, og klik derefter på lærredet for at plotte indvendige eller udvendige vinkler.

Plot radiale dimensioner

Med værktøjstypen Radial dimension kan du nemt plotte radius og diameter af cirkler og perfekte buer (buer, der er en del af en cirkel).

Plot radier og diametre af cirkler og perfekte buer.

  1. Vælg værktøjet Dimension   på værktøjslinjen.

  2. Vælg Radial dimension   på den viste proceslinje.

  3. Hold markøren over cirklens eller buens omkreds, indtil der vises en lyserød radial guide. Plot derefter de radiale dimensioner:

    • Radius: Træk udad, og slip derefter.
    • Diameter: Træk indad, og slip derefter.

Rediger egenskaber for de eksisterende dimensioner

Mens du kan bruge værktøjsindstillingerne til at definere egenskaberne for de fremtidige dimensioner, som du vil plotte, kan du kun ændre egenskaberne for eksisterende dimensioner i panelet Egenskaber. Du skal blot vælge dimensionsobjekterne og gå til panelet Egenskaber . Du kan derefter anvende disse nye egenskaber på de dimensionsobjekter, du har valgt, eller anvende dem på alle de eksisterende dimensionsobjekter ved at vælge Anvend på alle. Derudover kan du vælge Angiv som standard for at ændre indstillingerne for alle eksisterende og fremtidige dimensioner.

Desuden, hvis du transformerer objekterne, opdateres de tilknyttede dimensioner automatisk. Hvis du f.eks. øger bredden af ​​et rektangel, opdateres dimensionsobjektet, der måler bredden, automatisk for at afspejle den nye måling.

Skjul dimensionsobjekterne

Alle dimensionsobjekterne tilføjes i et separat Dimensioner-lag i panelet Lag. Du kan slå synligheden af laget Dimensioner fra for at skjule dimensionsobjekterne fra illustrationen. Du kan ikke flytte elementer fra laget Dimensioner til andre lag og omvendt.

Vigtige punkter at huske

  • Brug værktøjet Dimension til at omplacere dimensionsobjekter. Hvis du vælger værktøjet Markering for at flytte dem, udvider de sig som almindelige objekter.
  • Ved forvrængning af et objekt, justeres de tilknyttede dimensioner ikke automatisk.
  • Du kan endnu ikke plotte den løbende længde af en krum kurve.
