يمكن قياس الأبعاد الخطية والزاوية والشعاعية في عملك الفني ورسمها بشكل سهل.
تتيح الأداة Dimension قياس الأبعاد ورسمها بشكل سهل داخل تصميمك، مثل المسافة والزاوية ونصف القطر داخل عملك الفني. علاوة على ذلك، لديك المرونة اللازمة لتخصيص المظهر والوحدة وحجم الأبعاد.
التعرف على الأداة Dimension وكائن البعد وإعدادات الأداة
الأداة Dimension
يمكن الوصول بسهولة إلى الأداة Dimension من شريط الأدوات. وإذا تعذر العثور عليها، يمكن تحديد Edit toolbar في أسفل شريط الأدوات، ثم سحب الأداة من القسم Modify في شريط الأدوات. عند الوصول إلى الأداة Dimension، يتم فتح شريط المهام. يتيح لك شريط المهام التبديل بسهولة بين أنواع الأدوات المختلفة: Linear Dimension ، وAngular Dimension ، وRadial Dimension.تتيح أنواع الأدوات تلك رسم أنواع الأبعاد الخطية والزاوية والشعاعية، بالترتيب. قبل رسم نوع بُعد محدد، تأكد من تحديد نوع الأداة الصحيح. يحتوي شريط الأدوات أيضًا على إعدادات الأداة.
كائن البعد
عند رسم بُعد، فإن كائن البعد هو ما تحصل عليه. يحتوي كائن البعد على خط البعد وخط الامتداد ونص البعد.
A. خط التمديد B. إزاحة نص البعد C. نص البعد D. خط البعد E. تمديد خط التمديد F. إزاحة خط التمديد

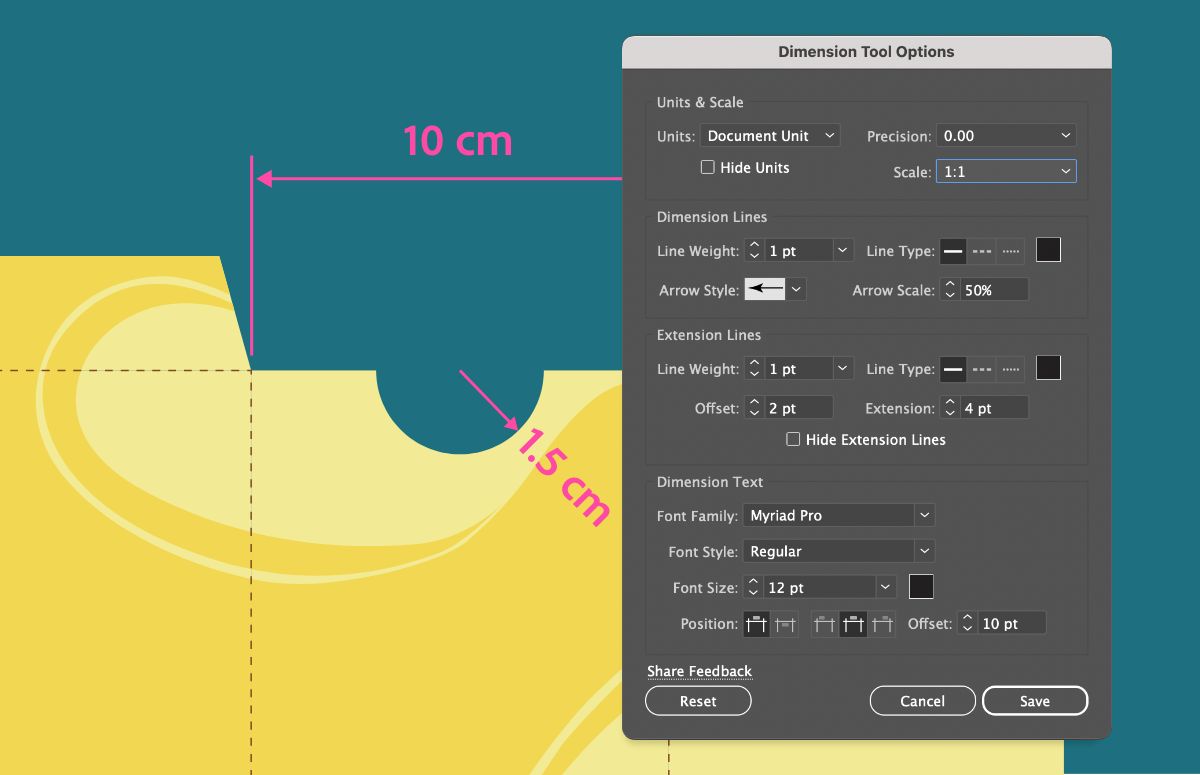

إعدادات الأداة
تتيح إعدادات الأداة أو Dimension Tool Options إعداد التفضيلات مثل وحدة القياس والمقياس والدقة والمظهر لكائنات الأبعاد لديك. ويمكن فتح الإعدادات بطريقتين — عن طريق النقر المزدوج فوق أيقونة الأداة في شريط الأدوات أو من خلال تحديد في شريط أدوات الأداة Dimension.
عند تغيير إعدادات الأداة، يتم إعداد التفضيلات لجميع كائنات الأبعاد التي يتم رسمها في المستقبل، وليس لتلك التي تم تخطيطها بالفعل. فيما يلي الأشياء التي يمكن تحديدها قبل البدء في رسم الأبعاد:
- Units & Scale: اختر من بين وحدات القياس المختلفة، واضبط الدقة حتى ثلاث نقاط عشرية. يمكنك اختيار أحد المقاييس المعدة مسبقًا أو إنشاء مقياس مخصص عن طريق تحديد النسبة. يمكنك إنشاء ما يصل إلى 10 مقاييس مخصصة. إذا كنت لا تريد أن يحتوي نص البعد لديك على وحدات، فيمكنك اختيار إخفاءه.
- Dimension Lines: حدد سمك الخط ونوعه ونمط السهم والمقياس واللون.
- Extension Lines: حدد وزن الخط ونوعه والإزاحة والامتداد واللون.
- Dimension Text: حدد عائلة الخط والنمط والحجم والإزاحة والموضع واللون.
لاستعادة الإعدادات الأصلية، اختر Reset.
تتيح الأداة Linear Dimension رسم طول الخط والمسافة بين أي نقطتين.
الأبعاد الخطية التي تقوم برسمها هي إما أبعاد محاذاة أو رأسية أو أفقية.
البعد المحاذي
إنها المسافة المباشرة بين النقطتين.
البعد العمودي
هو المسافة الرأسية بين النقطتين.
البعد الأفقي
هو المسافة الأفقية بين النقطتين.

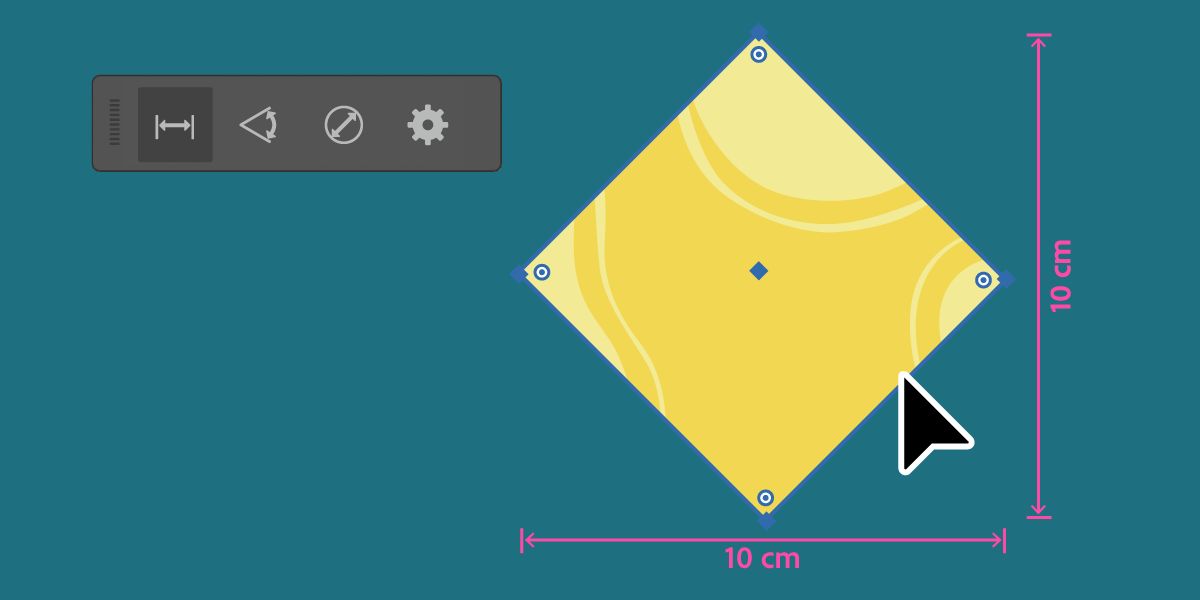

رسم الأبعاد الخطية للأشكال الأساسية
يمكنك بسهولة رسم الأبعاد الخطية للأشكال الأساسية مثل المستطيلات والمضلعات وأجزاء الخطوط والنجوم. لنأخذ الشكل السداسي كمثال:
ارسم الأبعاد المحاذية والرأسية والأفقية للأشكال الأساسية مثل الشكل السداسي.
-
-
حدد Linear Dimension من شريط المهام الذي يظهر.
-
يمكن التمرير فوق أحد جوانب الشكل السداسي حتى يظهر دليل الخط باللون الوردي، ثم يمكن رسم الأبعاد:
- البعد المحاذي: اسحب، مع إبقاء دليل الخط موازيًا للجانب، ثم حرره.
- البعد الرأسي: اسحب، مع إبقاء دليل الخط موازيًا للجانب، وقم بتغيير الاتجاه بحيث يكون دليل الخط عموديًا، ثم حرره.
- البعد الأفقي: اسحب، مع إبقاء دليل الخط موازيًا للجانب، وقم بتغيير الاتجاه بحيث يكون دليل الخط أفقيًا، ثم حرره.
- البعد المحاذي: اسحب، مع إبقاء دليل الخط موازيًا للجانب، ثم حرره.
ملاحظة:
إذا كنت تريد تغيير إعدادات كائن البعد الذي قمت بتخطيطه بالفعل، فحدده وقم بإجراء التغييرات في لوحة Properties.

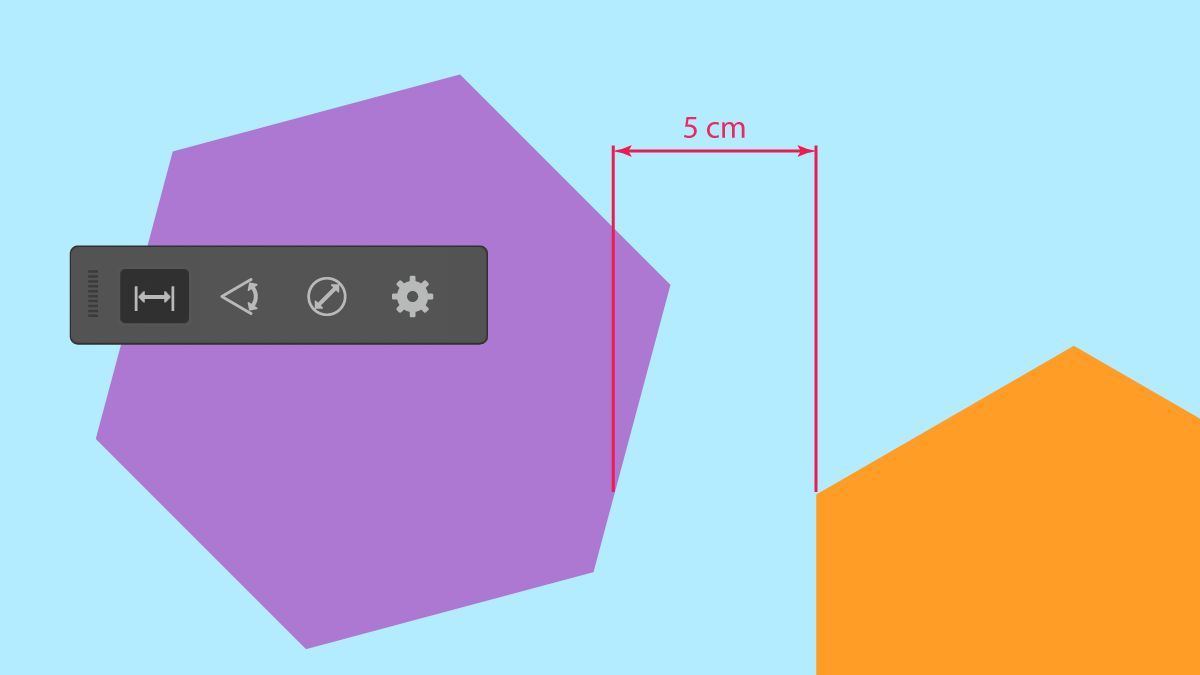

رسم الأبعاد الخطية بين أي نقطتين
-
حدد الأداة Dimension من شريط الأدوات.
-
حدد Linear Dimension من شريط المهام الذي يظهر.
-
انقر فوق النقطة الأولى ثم انقر فوق النقطة الثانية. يمكنك بعد ذلك رسم الأبعاد التالية:
- البعد المحاذي: انقر مرة أخرى.
- البعد الرأسي: حرك الماوس أفقيًا، ثم انقر.
- البعد الأفقي: حرك الماوس رأسيًا، ثم انقر.
رسم الأبعاد الخطية لكائن ما بحد واحد
إذا تم تطبيق حد على مقطع مسار، فيمكن قياس البعد الخطي له بدقة من خلال الحصول على حدود المعاينة الخاصة به. لتمكين حدود المعاينة، انتقل إلى Illustrator > Preferences > General > Use Preview Bounds (في macOS) أو Edit > Preferences > General > Use Preview Bounds (في Windows).
يتيح لك نوع الأداة Angular Dimension إمكانية رسم زوايا الشكل أو الزوايا بين أي خطين متقاطعين بسهولة.
رسم زوايا الأشكال الأساسية
ارسم الزوايا الداخلية والخارجية للأشكال الأساسية مثل المثلث.
-
حدد الأداة Dimension من شريط الأدوات.
-
حدد Angular Dimension من شريط المهام الذي يظهر.
-
يمكنك التمرير فوق قمة الزاوية التي تريد رسمها حتى يظهر دليل زاوي وردي اللون. ثم ارسم الزوايا الداخلية والخارجية:
- الزاوية الداخلية: اسحب إلى الداخل من قمة الرأس، ثم حررها.
- الزاوية الخارجية: اسحب إلى الخارج من قمة الرأس، ثم حررها.

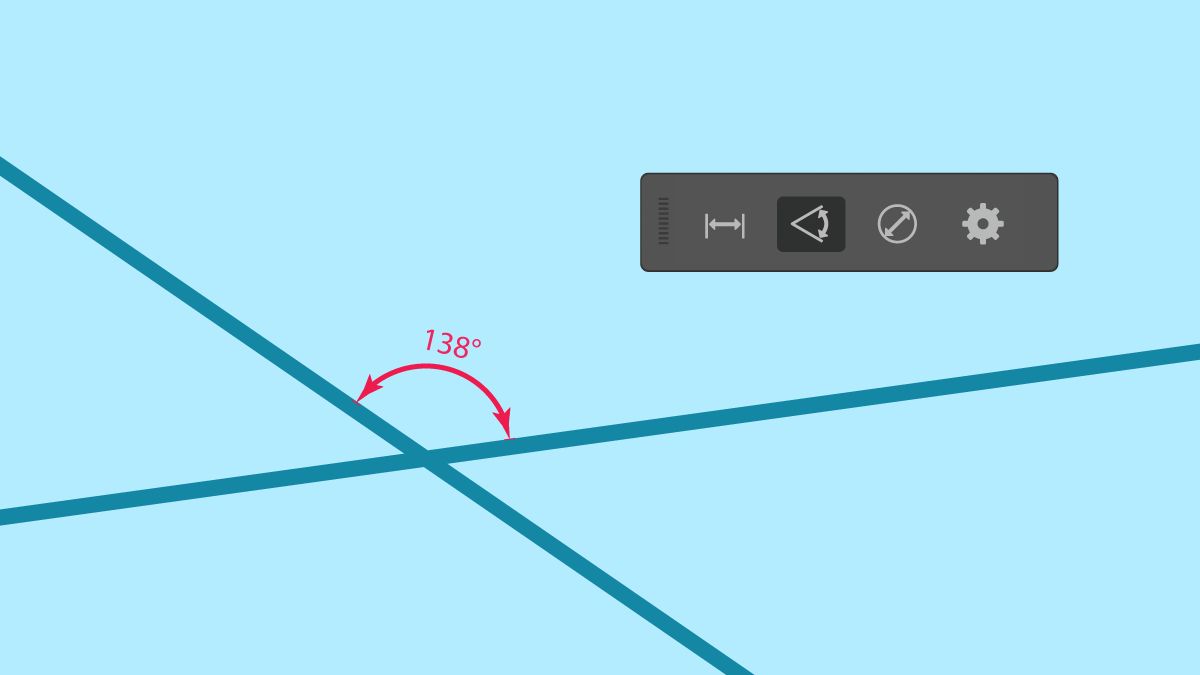

رسم زوايا الخطوط المتقاطعة
-
حدد الأداة Dimension tool من شريط الأدوات.
-
حدد Angular Dimension من شريط المهام الذي يظهر.
-
انقر فوق نقطة ما على السطر الأول، ثم انقر فوق نقطة ما على السطر الثاني.
-
حرك الماوس في أي اتجاه ثم انقر فوق لوحة الرسم لرسم الزوايا الداخلية أو الخارجية.
يتيح لك نوع الأداة Radial Dimension رسم نصف قطر وقطر الدوائر والأقواس المثالية (الأقواس التي تشكل جزءًا من دائرة) بشكل سهل.
رسم نصف قطر وأقطار الدوائر والأقواس المثالية.
-
حدد الأداة Dimension من شريط الأدوات.
-
حدد Radial Dimension من شريط المهام الذي يظهر.
-
قم بالتمرير فوق محيط الدائرة أو القوس حتى يظهر دليل شعاعي وردي اللون. ثم ارسم الأبعاد الشعاعية:
- نصف القطر: اسحب للخارج، ثم حرره.
- القطر: اسحب للداخل، ثم حرره.
تعديل خصائص الأبعاد الموجودة
بينما يمكنك استخدام إعدادات الأداة لتحديد خصائص الأبعاد المستقبلية التي سترسمها، يمكنك تغيير خصائص الأبعاد الموجودة فقط من لوحة Properties. للقيام بذلك، ما عليك سوى تحديد كائنات الأبعاد والانتقال إلى لوحة Properties. ويمكنك بعد ذلك تطبيق هذه الخصائص الجديدة على كائنات الأبعاد التي حددتها أو تطبيقها على جميع كائنات الأبعاد الموجودة عن طريق تحديد Apply to all. بالإضافة إلى ذلك، يمكنك تحديد Set as default لتغيير الإعدادات لجميع الأبعاد الحالية والمستقبلية.
علاوة على ذلك، إذا قمت بتحويل الكائنات، فسيتم تحديث الأبعاد المرتبطة بها تلقائيًا. على سبيل المثال، إذا قمت بزيادة عرض المستطيل، فسيتم تحديث كائن البعد الذي يقيس العرض تلقائيًا ليعكس القياس الجديد.
إخفاء كائنات البعد
تتم إضافة جميع كائنات الأبعاد في طبقة Dimensions منفصلة في لوحة Layers. ويمكن إيقاف عرض طبقة Dimensions لإخفاء كائنات الأبعاد من عملك الفني. لا يمكنك نقل العناصر من طبقة Dimensions إلى طبقة أخرى والعكس.
نقاط يجب تذكرها
- استخدم أداة Dimension لتغيير موضع كائنات الأبعاد. إذا اخترت الأداة Selection لإعادة تحديد موضع كائنات الأبعاد، فإنها تتوسع ككائنات عادية.
- عندما تقوم بتشويه كائن ما، لا يتم ضبط الأبعاد المرتبطة به تلقائيًا.
- لا يمكنك رسم طول المسار المنحني حتى الآن.
