Interacción con modelos 3D

• Para cambiar el modo de interpretación, elija una opción en el menú emergente Modo de interpretación de modelo .

• Para ver una proyección ortográfica, haga clic en el botón Usar proyección ortográfica . Una proyección ortográfica quita una dimensión en la práctica, conservando la proporción de tamaño entre los objetos pero dando un aspecto menos realista al modelo 3D. Vuelva a hacer clic en el botón para usar la proyección de perspectiva.

• Para activar, desactivar o cambiar la iluminación, elija una opción en el menú emergente Activar iluminación adicional .

• Para cambiar el color de fondo, haga clic en la flecha junto a la muestra de Color de fondo y elija un color.

Cambia el aspecto de la superficie de todo el modelo 3D conforme al elemento elegido en el submenú: Cuadro delimitador transparente, Sólido, Transparente, Trama opaca, etc.

Muestra todo el modelo 3D.

Muestra todas las partes visibles y las centra en la vista.

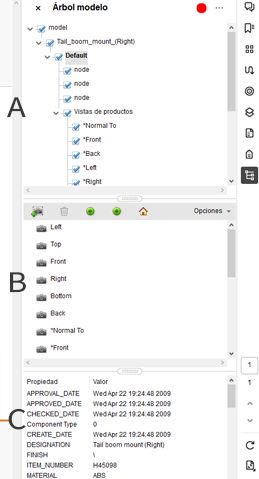

Muestra el área de la superficie y el volumen (si está disponible) en el panel Datos de objeto del Árbol modelo.

Muestra el cuadro que delimita el objeto 3D o las partes seleccionadas del modelo.

Cambia el color del cuadro delimitador. Elija esta opción, seleccione un color y, a continuación, haga clic en Aceptar.

Muestra el modelo sin mostrar las partes seleccionadas. También puede activar y desactivar las casillas de verificación del panel superior del Árbol modelo para ocultar o mostrar diferentes partes.

Muestra sólo la parte seleccionada, ocultando el resto.

Muestra la geometría, la información de fabricación de productos (PMI) y todas las vistas (incluidas las vistas de PMI) solo de la parte aislada. Las vistas y la información de las demás partes están ocultas o desactivadas. Los cambios también se producen en el Árbol modelo. En el panel Estructura (superior), solo se selecciona la parte aislada. La estructura de las demás partes se muestra disponible, pero no está seleccionada. En el panel de vistas (central), solo se muestran las vistas definidas para la parte aislada, incluidas las vistas de PMI. Si hace clic en una vista, solo verá la PMI de esa vista en el panel de documento. (Para ver la PMI de la parte aislada, asegúrese de que la opción PMI en 3D esté seleccionada en el panel Estructura). En el panel de vistas se ocultan las vistas relacionadas con el ensamblaje o con otras partes, incluidas las vistas personalizadas creadas en Acrobat. Puede agregar partes a la vista seleccionándolas en el Árbol modelo. También puede utilizar los comandos Ocultar/Mostrar del menú Opciones del Árbol modelo. Para cancelar la parte aislada, realice una de las siguientes acciones:

• Seleccione otra parte con el comando Aislar parte.

• Seleccione el ensamblaje superior del Árbol modelo.

• Seleccione el botón de visualización de inicio.

Cambia el enfoque de centro de todo el modelo 3D a las partes seleccionadas. Este valor resulta de especial utilidad para rotar una parte, permitiendo que la rotación se realice en torno a su propio enfoque de centro en lugar de hacerlo en todo el modelo.

Muestra todos los modos de procesamiento disponibles para esa parte. El modo de procesamiento cambia el aspecto del modelo 3D de acuerdo con el modo de procesamiento seleccionado.

Muestra una versión transparente de la parte seleccionada.

Crea un archivo XML independiente de todo el árbol o del nodo actual del modelo 3D.

Crea un archivo independiente en formato CSV que contiene todos los datos del modelo. Puede exportar los datos desde el Árbol modelo completo o desde un nodo seleccionado. El archivo puede abrirse en cualquier programa que admite formato CSV, como Microsoft Excel.

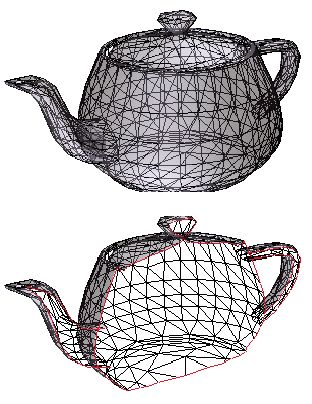

• Cambie los valores que hay bajo Alineación, Configuración de visualización y Posición y orientación.

• Haga clic en el botón Guardar vista de sección para guardar la vista actual. (La vista guardada aparecerá en el menú Vistas de la barra de herramientas 3D y en el panel de vistas del Árbol modelo con un nombre predeterminado, SectionView[n]).

Si el icono no aparece, haga clic en la flecha situada junto a la herramienta de navegación en la parte izquierda de la barra de herramientas 3D.

• Seleccione Destino para alinear las propiedades de cámara solo a la posición de destino.

• Seleccione Cámara y destino para alinear las propiedades de cámara con la dirección de la cámara y la posición de destino.

Una vez seleccionada esta opción, haga clic en un modelo 3D del documento. El cuadro de diálogo Propiedades de cámara muestra la posición actual de la cámara.

• Si se selecciona Destino, la nueva posición del destino de cámara será el centro del modelo seleccionado.

• Si se selecciona Cámara y destino, la posición del destino de cámara será el centro del modelo seleccionado. La cámara queda alineada con el modelo seleccionado.

Una vez seleccionada esta opción, haga clic en una cara del modelo 3D del documento. El cuadro de diálogo Propiedades de cámara muestra la posición actual de la cámara.

• Si se selecciona Destino, la nueva posición del destino de cámara será el centro de la cara seleccionada.

• Si se selecciona Cámara y destino, la posición del destino de cámara será el centro de la cara seleccionada. La cámara queda alineada con esta cara.

Al seleccionar esta opción, designe tres puntos en modelos iguales o distintos del documento. El cuadro de diálogo Propiedades de cámara muestra la posición actual de la cámara.

• Si se selecciona Destino, la nueva posición del destino de cámara es el centro de tres puntos seleccionados.

• Si se selecciona Cámara y destino, el destino de cámara es el centro de los tres puntos seleccionados. La posición de cámara queda alineada al plan compuesto por los tres puntos seleccionados.

La vista se agrega al Árbol modelo con el nombre predeterminado CameraView[n], siendo [n] un número incremental. Puede cambiar el nombre de la vista de cámara en la lista Vistas.
