Medición de objetos 3D en archivos PDF

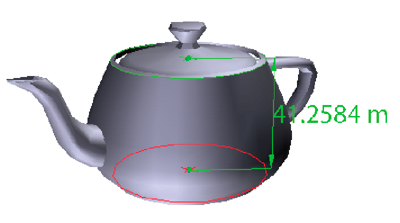

Use la Herramienta de medición 3D para medir modelos 3D. Puede crear mediciones entre combinaciones de puntos o bordes del modelo 3D. Al mover el puntero sobre el modelo 3D se resaltarán puntos y bordes específicos. La Herramienta de medición 3D admite cuatro tipos de mediciones: la distancia perpendicular entre dos bordes rectos, la distancia lineal entre dos puntos, el radio de bordes circulares y el ángulo entre dos bordes (o tres puntos).

Puede asociar medidas 3D con vistas específicas. Si la vista predeterminada está activa cuando se agrega una medida, se creará una nueva vista de medida y Esta vista se agrega a la jerarquía de vistas en el Árbol modelo. La medida sólo está asociada con esa vista. La medida aparece como un elemento secundario de la vista.

También puede mostrar comentarios mientras toma medidas. Estos comentarios (también llamados marcas de medida) se conservan al cerrar el documento.

Opciones de Ajuste activado en la paleta Herramienta de medición 3D

Ajusta a todo el borde.

Ajusta a un segmento recto de un borde.

Ajusta a una circunferencia.

Ajusta al borde aparente de una parte, por ejemplo el lado de un cilindro.

Ajusta al plano geométrico que forma una cara de una parte.

Opciones de Tipos de mediciones en la paleta Herramienta de medición 3D

Mide la distancia entre dos posiciones del modelo 3D. Haga clic para definir un punto de inicio y vuelva a hacer clic en otra ubicación para definir el punto o borde final.

Mide la distancia entre dos bordes medida en ángulo recto al borde inicial.

Mide el radio en la ubicación en que se hace clic.

Mide el ángulo entre dos bordes.

Opciones de marcas y unidades

Para utilizar las herramientas de medición de marcas y unidades, seleccione la Herramienta de medición 3D y después haga clic con el botón derecho del ratón en el modelo.

Selecciónela para cambiar las unidades de medición.

Muestra u oculta las coordenadas de la ubicación del puntero del ratón en la ventana de información de medición.

Escriba el texto que desee que aparezca con la medición, tanto en el área del modelo 3D como en el panel Comentarios. (No disponible si la opción Marca de medida no está seleccionada.)

Seleccione esta opción cuando desee realizar medidas en un modelo sin agregarlas al documento. Las medidas sólo están visibles mientras esté activa la medida actual. Si realiza otra medida o cambia las herramientas, la marca desaparece.

Desactiva la capacidad para ajustar el punto de inserción a un destino probable. Seleccione esta opción para mejorar el rendimiento cuando trabaje con un modelo grande. Active de nuevo Ajustar a contenido 3D para asegurarse de que los objetos 3D se midan con precisión.

Abre un cuadro de diálogo que presenta los métodos abreviados de teclado de varias operaciones de navegación. Puede utilizar estos métodos abreviados mientras realiza mediciones.

Abre el cuadro de diálogo Preferencias de mediciones (3D).

La ventana de información de medición muestra la configuración de marcas y unidades del modelo. Seleccione esta opción para eliminar esta ventana de la ventana de modelo.

Oculta/muestra la paleta Herramienta de medición 3D.

Preferencias de medición

Cambie las preferencias de medición 3D para determinar cómo se miden los datos 3D. Estas opciones aparecen en el panel Medición (3D) del cuadro de diálogo Preferencias.

Muestra las mediciones en las unidades del modelo, si las hay, generadas a partir del modelo 3D original. Deseleccione esta opción para especificar las unidades de medición manualmente. Este valor puede cambiarse en la paleta Herramienta de medición 3D.

Usa las unidades de medición que especifique en lugar de las del modelo 3D.

Especifica el número máximo de dígitos en el número de medición.

Especifica el color de la línea que aparece al hacer clic o arrastrar para medir un objeto.

Define el tamaño del texto para mostrar la medición.

Especifica unidades como grados o radianes.

Indica si se mide el diámetro o radio de las partes circulares.

Muestra la circunferencia asociada con la medición radial.

Activa el ajuste y especifica si éste se realiza sobre puntos, arcos, bordes, bordes de silueta o caras. La opción de sensibilidad indica cuánto debe acercarse el puntero al elemento que se desea tomar como referencia para el ajuste. Para la opción Color de línea guía de ajuste, especifique el color de la línea de ajuste que aparece al mantener pulsado el puntero sobre el objeto 3D.
