Dibujo con las herramientas de pluma

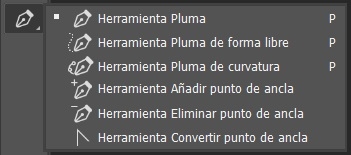

En el grupo de herramientas de Pluma, seleccione la herramienta Trazado con detección de contenido.

Pase el cursor sobre el borde de un objeto para resaltarlo.

Haga clic en la sección resaltada para crear un trazado.

Para añadir al trazado, pase el puntero del ratón sobre un borde adyacente para resaltar una nueva sección y mantenga pulsada la tecla Mayús mientras hace clic para ampliar el trazado. La línea rosa que aparece indica que está añadiendo una nueva sección al trazado existente.

Para eliminar un área del trazado, mantenga pulsada la tecla Alt (Windows) u Opción (Mac) mientras hace clic. También puede hacer clic y arrastrar en una dirección para quitar secciones más grandes.

En el grupo de herramientas de Pluma, seleccione la herramienta Pluma de curvatura.

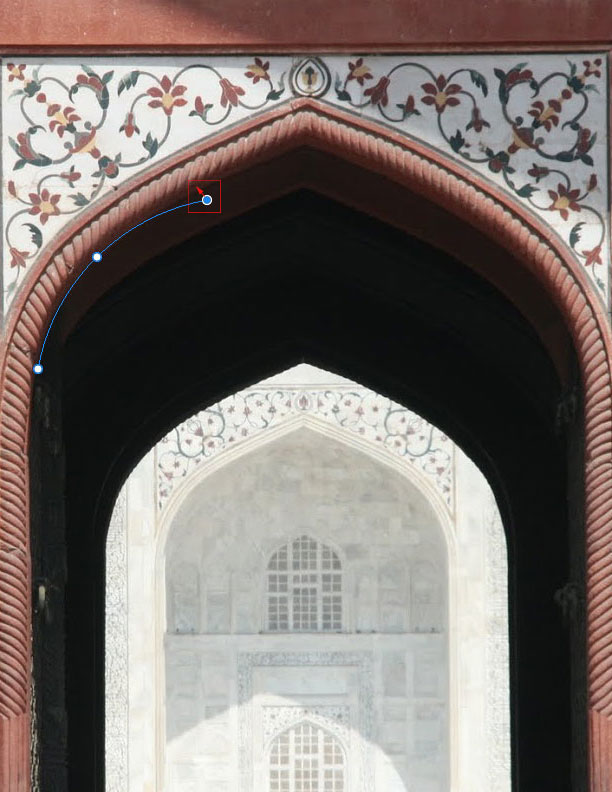

Para crear el primer punto de ancla, haga clic o toque en cualquier lugar del documento.

Toque o haga clic de nuevo para definir el segundo punto de ancla y completar así el primer segmento de trazado. Haga clic una vez (predeterminado) si desea que el siguiente segmento del trazado sea curvo. Haga doble clic si desea dibujar un segmento rectilíneo a continuación.

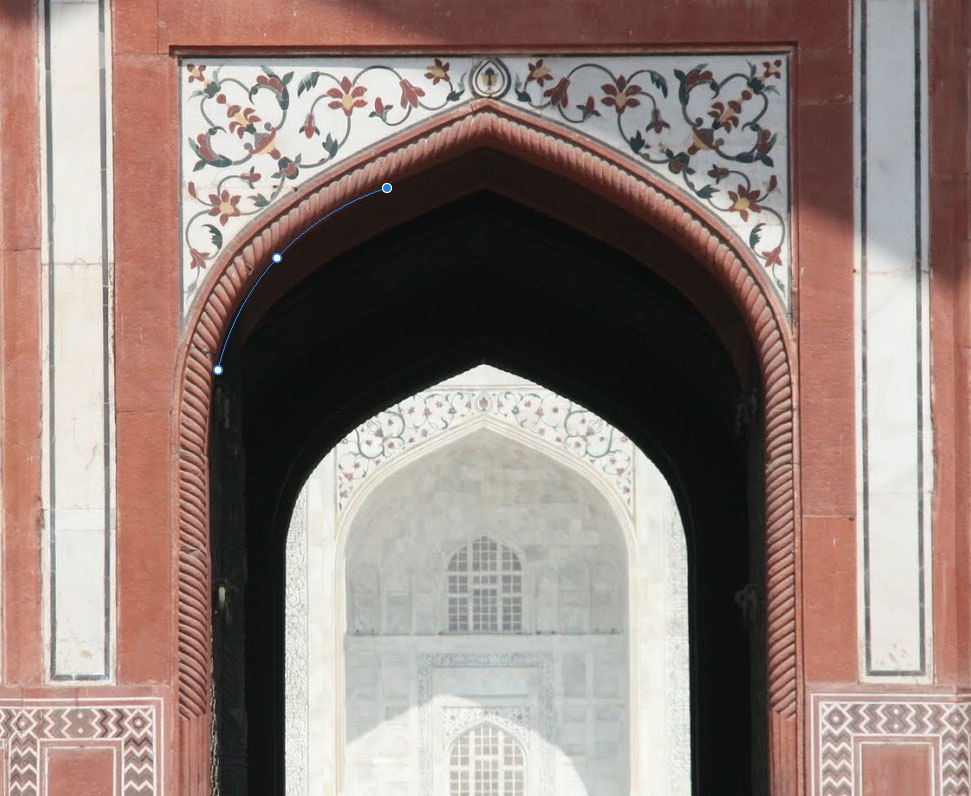

(Trazado curvo) Con un ratón o un dispositivo táctil, arrastre el puntero para dibujar el siguiente segmento del trazado. Mientras el botón del ratón está pulsado, optimice la curva del segmento. El segmento anterior se ajusta automáticamente para mantener la curva suavizada.

(Trazado curvo) Suelte el botón del ratón para colocar el punto de ancla y complete el segundo segmento.

Dibuje segmentos adicionales y complete el trazado.

Cuando haya terminado de dibujar, pulse la tecla Esc.

Seleccione la herramienta Pluma.

Sitúe la herramienta Pluma donde desee que empiece el segmento recto y haga clic para definir el primer punto de ancla (no arrastre).

Haga clic de nuevo donde desee que termine el segmento (pulse Mayús y haga clic para limitar el ángulo del segmento a un múltiplo de 45°).

Continúe haciendo clic para definir puntos de ancla de segmentos rectos adicionales.

El último punto de ancla añadido aparece siempre como un cuadrado sólido, lo que indica que se ha seleccionado. Los puntos de ancla definidos anteriormente se convierten en huecos y sin seleccionar, a medida que añade más puntos de ancla.

Complete el trazado llevando a cabo uno de los procedimientos siguientes:

• Para cerrar el trazado, coloque la herramienta Pluma sobre el primer punto de ancla (hueco). Cuando esté situada correctamente, aparecerá un pequeño círculo junto al puntero de la herramienta Pluma . Haga clic o arrastre para cerrar el trazado.

• Para dejar el trazado abierto, pulse Ctrl (Windows) o Comando (Mac OS) y haga clic en cualquier lugar lejos de todos los objetos.

Para dejar el trazado abierto, también puede seleccionar una herramienta diferente.

Seleccione la herramienta Pluma.

Sitúe la herramienta Pluma donde desee que empiece la curva y mantenga pulsado el botón del ratón.

Aparece el primer punto de ancla y el puntero de la herramienta Pluma se convierte en una punta de flecha. (En Photoshop, el puntero cambia únicamente después de que ha empezado a arrastrar).

Arrastre para definir la inclinación del segmento curvo que está creando y suelte el botón del ratón.

En general, extienda la línea de dirección alrededor de un tercio de la distancia al siguiente punto de ancla que planea dibujar. (Más adelante, puede ajustar uno o ambos lados de la línea de dirección).

Mantenga pulsada la tecla Mayús para limitar la herramienta a múltiplos de 45°.

Sitúe la herramienta Pluma donde desea que termine el segmento curvo y, a continuación, lleve a cabo uno de los procedimientos siguientes:

• Para crear una curva en forma de "C", arrastre en dirección opuesta a la línea de dirección anterior. Suelte el botón del ratón.

• Para crear una curva en forma de "S", arrastre en la misma dirección que la línea de dirección anterior. Suelte el botón del ratón.

Continúe arrastrando la herramienta Pluma desde diferentes ubicaciones para crear una serie de curvas suaves. Tenga en cuenta que está colocando puntos de ancla al comienzo y al final de cada curva, no en el extremo de la curva.

Complete el trazado llevando a cabo uno de los procedimientos siguientes:

• Para cerrar el trazado, coloque la herramienta Pluma sobre el primer punto de ancla (hueco). Cuando esté situada correctamente, aparecerá un pequeño círculo junto al puntero de la herramienta Pluma . Haga clic o arrastre para cerrar el trazado.

• Para dejar el trazado abierto, pulse Ctrl (Windows) o Comando (Mac OS) y haga clic en cualquier lugar lejos de todos los objetos, o bien seleccione una herramienta diferente.

Con la herramienta Pluma, haga clic en los puntos de vértice de dos ubicaciones para crear un segmento recto.

Coloque la herramienta Pluma sobre el punto final seleccionado. Una pequeña línea diagonal, o barra invertida, aparecerá junto a la herramienta Pluma. Para definir la inclinación del segmento curvo que creará a continuación, haga clic en el punto de ancla y arrastre la línea de dirección que aparece.

Sitúe la pluma donde desee ubicar el siguiente punto de ancla y, a continuación, haga clic (y arrastre, si lo desea) el nuevo punto de ancla para completar la curva.

Con la herramienta Pluma, arrastre el puntero para crear el primer punto de curva del segmento curvo y suelte el botón del ratón.

Vuelva a colocar la herramienta Pluma donde desea que termine el segmento curvo, arrastre para completar la curva y suelte el botón del ratón.

Seleccione la herramienta Convertir punto del cuadro de herramientas y haga clic en el punto final seleccionado para convertirlo de un punto de curva en un punto de esquina.

Seleccione la herramienta Pluma del cuadro de herramientas, colóquela en el lugar donde desee que termine el segmento rectilíneo y haga clic para completar éste.

Con la herramienta Pluma, arrastre para crear el primer punto de suavizado de un segmento curvo.

Vuelva a situar la herramienta Pluma y arrástrela para crear una curva con un segundo punto de suavizado y, a continuación, mantenga presionada la tecla Alt (Windows) u Opción (Mac OS) y arrastre la línea de dirección hasta su extremo opuesto para definir la inclinación de la siguiente curva. Suelte la tecla y el botón del ratón.

Este proceso convierte el punto de suavizado en un punto de vértice al dividir las líneas de dirección.

Vuelva a situar la herramienta Pluma donde desee que acabe el segundo segmento curvo y arrastre un nuevo punto de suavizado para finalizarlo.

Complete un trazado de una de las siguientes maneras:

• Para cerrar un trazado, sitúe la herramienta Pluma sobre el primer punto de ancla (hueco). Cuando esté situada correctamente, aparecerá un pequeño círculo junto al puntero de la herramienta Pluma . Haga clic o arrastre para cerrar el trazado.

• Para dejar un trazado abierto, pulse Ctrl (Windows) o Comando (Mac OS) y haga clic en cualquier lugar lejos de todos los objetos.

Seleccione la herramienta Pluma de forma libre .

Para controlar el grado de sensibilidad del trazado final con respecto al movimiento del ratón o el stylus, haga clic en la flecha invertida situada junto a los botones de forma de la barra de opciones e introduzca un valor entre 0,5 y 10,0 píxeles para Encaje de curva. Un valor más alto crea un trazado más simple con menos puntos de ancla.

Arrastre el puntero en la imagen. Mientras arrastra, un trazado sigue al puntero. Al soltar el ratón, se crea un trazado de trabajo.

Para continuar el trazado a mano alzada existente, coloque el puntero de la pluma en un punto final del trazado y arrastre.

Para completar el trazado, suelte el ratón. Para crear un trazado cerrado, arrastre la línea hasta el punto inicial del trazado (aparece un círculo junto al puntero si este está bien alineado).

Para convertir la herramienta Pluma de forma libre en la herramienta Pluma magnética  , seleccione Magnético en la barra de opciones o haga clic en la flecha invertida situada junto a los botones de forma de la barra de opciones, seleccione Magnético y configure las siguientes opciones:

• En Anchura, introduzca un valor de píxeles entre 1 y 256. La herramienta Pluma magnética detecta solo los bordes que se encuentran dentro de la distancia especificada del puntero.

• En Contraste, introduzca un porcentaje entre 1 y 100 para especificar el contraste necesario entre píxeles de dicha área para que se considere un borde. Utilice un valor más alto para imágenes de bajo contraste.

• En Frecuencia, introduzca un valor entre 0 y 100 para especificar la velocidad a la que la pluma define puntos de ancla. Un valor más alto fija el trazado en su lugar de manera mucho más rápida.

• Si trabaja con una tableta stylus, seleccione Presión de la pluma o anule la selección. Cuando esta opción está seleccionada, un aumento en la presión de la pluma hace que la anchura disminuya.

Haga clic en la imagen para definir el primer punto de fijación.

Para dibujar un segmento a mano alzada, mueva el puntero o arrastre a lo largo del borde que desea trazar.

El segmento más reciente del borde permanece activo. Cuando mueve el puntero, el segmento activo se ajusta al borde más fuerte de la imagen y conecta el puntero con el último punto de fijación. Periódicamente, la herramienta Pluma magnética añade puntos de fijación al borde para fijar las secciones anteriores.

Si el borde no se ajusta al lado deseado, haga clic una vez para añadir manualmente un punto de fijación y evitar que se mueva el borde. Continúe trazando el borde y añadiendo puntos de fijación según sea necesario. Si se equivoca, pulse Eliminar para quitar el último punto de fijación.

Para modificar dinámicamente las propiedades de la herramienta Pluma magnética, realice una de las acciones siguientes:

• Pulse Alt (Windows) u Opción (Mac OS) y arrastre para dibujar un trazado a mano alzada.

• Pulse Alt (Windows) u Opción (Mac OS) y haga clic para dibujar segmentos rectos.

• Pulse la tecla de acento agudo (´) para disminuir la anchura de Pluma magnética en un píxel; pulse la cedilla (ç) para aumentar la anchura en un píxel.

Complete el trazado:

• Pulse Intro (Windows) o Retorno (Mac OS) para terminar un trazado abierto.

• Haga doble clic para cerrar el trazado con un segmento magnético.

• Mantenga pulsada la tecla Alt (Windows) u Opción (Mac OS) y haga doble clic para cerrar el trazado con un segmento recto.
