Photoshop ile, 3B yazıcı sınırlamaları konusunda endişe duymadan tüm uyumlu 3B modellerini yazdırabilirsiniz. Photoshop yazdırmaya hazırlanırken, 3B modelleri otomatik olarak sızdırmaz yapar. Photoshop ayrıca 3B baskılarınızın başarılı olduğundan emin olmak için gerekli destek yapılarını da —iskeleler ve yığınlar— oluşturur.

3B nesneleri yazdırmaya hazırlama

  1. 3B çalışma alanına geçiş yapmak için Pencere > Çalışma Alanı > 3B seçeneğini belirleyin.
  2. Photoshop'ta 3B modeli açın. Gerekirse, açarken 3B modelin boyutunu özelleştirin.
  3. 3B > 3B Yazdırma Ayarları seçeneğini belirleyin.
Photoshop Özellikler panelinde 3B Yazdırma Ayarları
3B Yazdırma Ayarları

  1. 3B Yazdırma Ayarları panelinde, bilgisayarınıza USB bağlantı noktası (yerel yazıcı) aracılığıyla bağlı bir yazıcıdan yazdırmak mı yoksa Shapeways.com veya Sculpteo gibi bir çevrimiçi 3B yazdırma hizmetini kullanmak mı istediğinize karar verin.

Not:

Artık 3B modelleri 3B Üretim Formatı (3MF) dosyaları olarak yazdırabilirsiniz. 3B Yazdırma Ayarları'nı belirlerken Yazdırma Hedefi: Yerel ve Yazıcı: 3MF Dosyası seçeneklerini belirleyin. 3B nesne yazdırdığınızda Photoshop, 3MF dosyası oluşturur. Ayrıca Windows çalıştıran bilgisayarlarda Photoshop, 3MF dosyalarda daha fazla çalışabilmenizi sağlamak için Microsoft 3D Builder'ı başlatır.

Not:

Desteklenen yazıcı listesini veya çevrimiçi profilleri yenilemek için Yazdırma Hedefi açılır menüsünden En Yeni Yazıcıları Al seçeneğini belirleyin.

  1. Yerel bir yazıcı veya Shapeways.com yazıcı profili seçin.

Not:

Mevcut Shapeways.com profillerini kullanarak 3B model yazdırma işlemine yönelik tahmini fiyatları görüntülemek için Yazıcı > Fiyatı Tahmin Et seçeneğini belirleyin.

  1. Bir yazıcı birimi seçin—inç, santimetre, milimetre veya piksel. Birim, Yazıcı Birimi boyutlarında ve yazdırma levhası ölçülerinde yansıtılır.

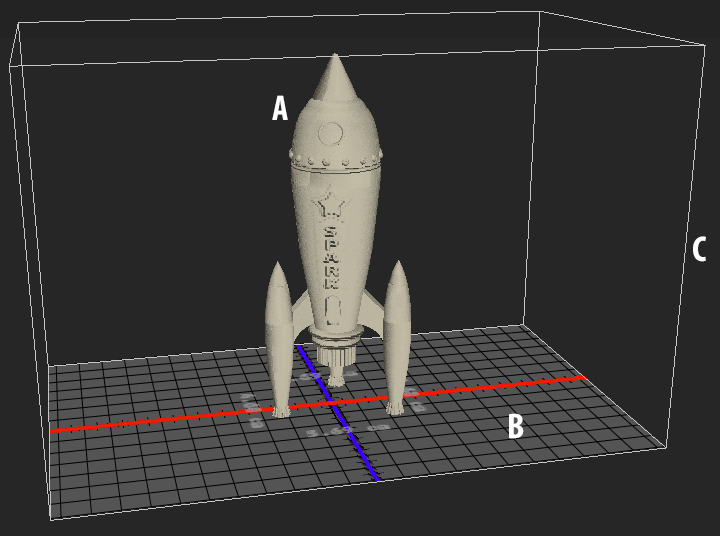

Photoshop Bir roketin 3B modeli
A. 3B model B. Yazdırma levhası C. Yazıcı birimi kaplaması
  1. 3B yazdırma için bir Ayrıntı Düzeyi belirleyin—Düşük, Orta veya Yüksek. 3B nesnenin yazdırılması için gerekli süre seçtiğiniz ayrıntı düzeyine bağlıdır.
  2. 3B model üzerinde 3B yazıcı birimi kaplamasını görmek istemiyorsanız Yazıcı Birimi Kaplamasını Göster seçeneğinin seçimini kaldırın.
  1. Yazdırılan 3B nesnenin istenen boyutunu belirtmek için Sahne Birimi boyutlarını ayarlayın. Bir değeri değiştirdiğinizde (X, Y veya Z), diğer iki değer orantılı olarak ölçeklenir. Sahne Birimi boyutlarını değiştirdikçe, 3B modelin altındaki yazdırma levhasının da orantılı olarak ölçeklendiğine dikkat edin.

Not:

Boyut etiketini (X, Y veya Z) tıklatıp ardından fareyi sağa veya sola sürükleyerek bir Sahne Birimi boyutunun değerini değiştirebilirsiniz. Değerin daha hızlı değişmesini sağlamak için Shift tuşunu basılı tutun.

Photoshop Sahne birimi boyutları
  1. Photoshop uygulamasının 3B modelinizi seçili yazıcının mevcut yazdırma birimini dolduracak şekilde otomatik olarak ölçeklendirmesini istiyorsanız Yazdırma Birimine Göre Ölçekle seçeneğini belirleyin.
  2. 3B modelde normal eşlemler, kabartma eşlemleri veya opaklık eşlemleri varsa, modeli yazdırırken bu eşlem türlerinden birini veya daha fazlasını yoksayabilirsiniz. Bu Yüzey Ayrıntısı ayarlarını değiştirdiğinizde 3B modelin gerçek zamanlı olarak güncellendiğini fark edeceksiniz.
  3. 3B nesne için gereken destek yapılarını (iskeleler veya yığınlar) yazdırmamayı tercih edebilirsiniz. Gerekli bir destek yapısını yazdırmadığınız takdirde 3B modeli yazdırma işlemi başarısız olabileceğinden bu seçeneği dikkatli bir şekilde kullanın.
  4. Yazıcınız birden fazla malzemeyi destekliyorsa, 3B nesneyi yazdırmak için kullanmak istediğiniz malzemeyi seçin.

(Deneysel) MakerBot Replicator 2x için çok tonlu yazdırmayı etkinleştirme

MakerBot Replicator 2x 3B yazıcınızı kullanarak, kesintisiz tonlar yazdırmanıza olanak tanıyan bir deneysel özelliği etkinleştirebilirsiniz.

Ön Koşul: Deneysel özellikleri etkinleştirme

Çok tonlu yazdırmanın bir ön koşulu olarak, Photoshop'ta deneysel özellikleri etkinleştirmelisiniz:

  1. Tercihler > Deneysel Özellikler seçeneklerini belirleyin.
  2. Çok Tonlu Yazdırmayı Etkinleştir seçeneğini belirleyin.
  3. Tamam'ı tıklatın.
  4. Photoshop'u yeniden başlatın.

Not:

Deneysel özellikler henüz üretime hazır değildir. Bu özellikleri dikkatli kullanın.

Çok tonlu yüzey malzemesi seçme

  1. 3B Yazdırma Ayarları panelinde MakerBot Replicator 2x yazıcı seçeneğini belirleyin.
  2. Malzeme alanında Çok Tonlu Yüzey seçeneğini belirleyin. Bu seçenek belirlenemiyorsa, Çok Tonlu 3B Yazdırma deneysel özelliğinin etkinleştirilmiş olduğundan emin olun.
Photoshop Çok Tonlu Yüzey ayarı
  1. Yazdırmakta olduğunuz 3B nesneyle ilgili diğer seçenekleri belirleyin.
  2. 3B nesneyi önizlemek ve yazdırmak için 3B > 3B Yazdırma seçeneğini belirleyin.

3B nesneyi önizleme ve yazdırma

3B yazdırma ayarlarını belirlemeyi tamamladığınızda şu adımları takip edin:

  1. Yazdırmayı Başlat simgesini () tıklatın veya 3B > 3B Yazdırma seçeneğini belirleyin. Photoshop 3B sahneyi birleştirir ve yazdırma işlemi için hazırlar.
  2. Bir Shapeways.com profili kullanarak yazdırmayı tercih ederseniz, Photoshop size gerçek yazdırma maliyetinin görüntülenen tahminlerden farklı olabileceğini belirtir. Tamam'ı tıklatın.
  3. Görüntülenen önizleme penceresinde, 3B nesneyi döndürmek, yakınlaştırmak veya taşımak için 3B kamera araçlarını kullanın.

       3B kamerayı döndür

       3B kamerayı yuvarla

       3B kamerayı yatay kaydır

       3B kamerayı kaydır

       3B kamerayı orijinal konumuna sıfırla
Photoshop 3B yazdırma önizlemesi
3B yazdırma önizlemesi; destek yapılarına dikkat edin

  1. Gerekirse, Onarımı Göster seçeneğini belirleyin. Photoshop, uygun renk kodlamasını kullanarak Orijinal Ağ, Duvar Kalınlığı ve Kapalı Delik onarımlarını görüntüler:
Photoshop Onarma Tuşu
Onarımı Göster seçeneği etkinleştirilmiş şekilde önizleme
Onarımı Göster seçeneği etkin halde Önizleme

  1. İsteğe bağlı olarak Işın İzleme Önizlemesi seçeneğini etkinleştirebilirsiniz. Işın izleme önizlemeleri yazdırılan çıktıyı daha doğru bir şekilde temsil eder.
Photoshop Işın İzleme önizlemesi
Işın izleme önizlemesi

  1. 3B yazdırma ayarlarını bir STL dosyasına dışa aktarmak isterseniz, Dışa Aktar'ı tıklatın ve dosyayı bilgisayarınızda uygun bir konuma kaydedin. STL dosyasını bir çevrimiçi bir hizmete yükleyebilir veya yerel yazdırma işlemi için bir SD karta atabilirsiniz.
  2. 3B yazdırma özetini inceleyin ve Yazdır'ı tıklatın.

Not:

3B > 3B Yazdırmayı İptal Et seçeneğini belirleyerek devam eden bir 3B yazdırma işlemini iptal edebilirsiniz.

3B yazdırma yardımcı programları

Photoshop, 3B yazıcınızı yapılandırmanız, kalibre etmeniz ve bakımını yapmanız için kullanabileceğiniz etkileşimli, sihirbaz tabanlı yardımcı programlar sunar. Bu yardımcı programları yalnızca 3B yazıcı açık olduğunda ve bilgisayarınıza bağlı olduğunda kullanabilirsiniz.

  1. 3B > 3B Yazıcı Yardımcı Programları seçeneğini belirleyin.
  2. Başlatmak istediğiniz yardımcı programı seçin.

Yazdırma Levhasını Kalibre Et

Yazdırma levhasının düzeltilmesine yardımcı olur. Bu yardımcı program aşağıdaki kapsamlı adımları gerçekleştirir:

  • 3B yazıcıdan, kalmış malzemeleri temizlemenizi ister
  • Yazıcı kafasını başlatır
  • Dokuz kafa başlığı konumu için yazdırma levhası ve yazıcı kafası arasındaki boşluğu ayarlamanıza veya bu boşluklara ince ayar yapmanıza izin verir

Bu yardımcı programı sihirbaz modunda veya manuel modda kullanabilirsiniz.

Filamanı Yükle

Ergitmeli model yığma (fused deposition modeling) (FDM) 3B yazıcısına filaman yüklemeye yardımcı olur. Photoshop, filamanın kolaylıkla yüklenmesi için kafa ısıtma işlemini ve filaman yükleme mekanizmasını başlatır.

Filamanı Kaldır

FDM 3B yazıcıdan filaman kaldırılmasına yardımcı olur. Photoshop, filamanın kolaylıkla kaldırılması için kafa ısıtma işlemini ve filaman yükleme mekanizmasını başlatır.

Filamanı Değiştir

Bir FDM 3B yazıcıdaki filamanın yeni bir filaman ile değiştirilmesine yardımcı olur. Photoshop, filamanın kolaylıkla değiştirilmesi için kafa ısıtma işlemini ve filaman yükleme mekanizmasını başlatır.

  1. Ekrandaki talimatları uygulayın.

Taban düzlemindeki nesneleri paketleme

Bazı zamanlarda, aynı nesnenin birden fazla örneğini aynı oluşturma levhasında yazdırmak isteyebilirsiniz. Şu adımları uygulayın:

  1. 3B panelinde gerekli nesneleri seçin.
  2. 3B > Taban Düzlemindeki Nesneleri Paketle seçeneklerini belirleyin.
  3. Nesneleri yazdırma işlemi ile devam edin.

SSS

Hangi 3B yazıcılar desteklenir?

Photoshop an itibarıyla şu yerel 3B yazıcıları desteklemektedir:

  • MakerBot Replicator 2
  • MakerBot Replicator 2x
  • ZCorp Full Color
  • Mcor Iris
  • MakerBot Replicator 5. Nesil

Ayrıca Photoshop, çeşitli Shapeways.com ve Sculpteo profillerini de destekler.

Not:

MakerBot Replicator 5. Nesil yazıcı profili ile doğrudan USB ile yazdırma henüz desteklenmemektedir. Yazdırmak istediğiniz dosyaları bir USB çubuğuna dışa aktarabilir ve ardından bunları yerel olarak yazdırabilirsiniz.

Yazdırmadan önce bir 3B modeline kesit uygulayabilir miyim?

Evet. Yazdırmadan önce bir 3B modelin parçalarını bölerek çıkartmak için kesitler belirleyebilirsiniz. Şu kapsamlı adımları uygulayın:

  1. 3B çalışma alanına geçiş yapmak için Pencere > Çalışma Alanı > 3B seçeneğini belirleyin.
  2. Yazdırmak istediğiniz 3B nesneyi açın.
  3. 3B panelinde Sahne'yi seçin.
  4. Özellikler panelinde Kesit'i seçin
  5. Özellikler panelinde kesit için ayarları belirleyin.
  6. 3B > Sahneye Kesit Uygula seçeneğini belirleyin.
  7. 3B sahneyi yazdırın.

Yazdırma işleminden önce belirttiğiniz kesiti ayırmanız gerekir.

Photoshop Kesiti bölerek ayırma
Yazdırmadan önce bir kürenin kesitini bölerek çıkarma

Yazdırmadan önce bir 3B modeline kabartma/opaklık/normal eşlemleri uygulayabilir miyim?

Evet. Şu kapsamlı adımları uygulayın:

  1. Sahne panelinde bir malzeme seçin.
  2. Özellikler panelinde Kabartma/Opaklık/Normal öğesinin yanındaki klasör simgesini () tıklatın ve bir doku yükleyin. Ayrıca 3B modeline uygulamak istediğiniz yeni bir doku da belirtebilirsiniz.
  3. Yeni bir doku belirtiyorsanız, dokuyu kaydedin. Doku 3B modele kabartma/opaklık eşlemi olarak uygulanır.
  4. 3B modeli yazdırın.
Photoshop Kabartma eşlemi uygulama
Yazdırmadan önce 3B modeline kabartma eşlemi uygulama

Photoshop Opaklık eşlemi uygulama
Yazdırmadan önce 3B modeline opaklık eşlemi uygulama

3B modelleri iki renkte yazdırabilir miyim?

3B yazıcınızın iki adet yazıcı kafası varsa, 3B modeli iki renkte yazdırabilirsiniz. Yazdırma Özellikleri paneli mevcut ek kafalara yönelik açılır seçenekleri görüntüler. 3B çalışma alanı ve 3B yazdırma önizlemesi, modeli iki renkli olarak görüntüler.

Photoshop İki renkli 3b model yazdırma
Bir 3B modelini iki renkte yazdırma

Birden fazla katmanı bulunan 3B modeller nasıl yazdırılır?

Yazdırma açısından, 3B modeldeki her bir katman 3B nesne olarak görülür. Gerekirse iki veya daha fazla katmanı birleştirebilirsiniz (3B > 3B Katmanları Birleştir).
