FFT 滤波器效果

“滤波器和 EQ”>“FFT 滤波器”效果的图形特性使得绘制用于抑制或增强特定频率的曲线或陷波变得简单。FFT 代表“快速傅立叶变换”,是一种用于快速分析频率和振幅的算法。



此效果可以产生宽高或低通滤波器(用于保持高频或低频)、窄带通滤波器(用于模拟电话铃声)或陷波滤波器(用于消除小的精确频段)。

刻度

确定如何沿水平 x 轴排列频率:

  • 要对低频进行微调控制,请选择“对数”。对数比例可更真实地模拟人类听到声音的方式。

  • 对于具有平均频率间隔的详细高频作业,请选择“线性”

样条曲线

在控制点之间创建更平滑的曲线过渡,而不是更突变的线性过渡。(请参阅 关于图示的样条曲线。)

重设

将图形恢复为默认状态,移除滤波。

高级选项

单击三角形以访问下列设置:

FFT 大小

指定“快速傅立叶变换”的大小,确定频率和时间精度之间的权衡。对于陡峭的精确频率滤波器,请选择较高值。要减少带打击节奏的音频中的瞬时扭曲,请选择较低值。1024 到 8192 之间的值适用于大多数素材。

窗口

确定“快速傅立叶变换”形状,每个选项都会产生不同的频率响应曲线。

这些功能按照从最窄到最宽的顺序列出。功能越窄,包括的环绕声或 sidelobe 频率就越少,但不能精确地反映中心频率。功能越宽,包括的环绕声频率就越多,但能更精确地反映中心频率。“汉明”“布莱克曼”选项提供卓越的总体效果。

图形均衡器效果

“滤波器和 EQ”>“图形均衡器”效果可增强或消减特定频段,并可直观地表示生成的 EQ 曲线。与“参数均衡器”不同,“图形均衡器”使用预设频段进行快速简单的均衡。

您可以采用以下间隔时间隔开频段:

  • 一个八度音阶(10 个频段)

  • 二分之一八度音阶(20 个频段)

  • 三分之一八度音阶(30 个频段)

图形均衡器的频段越少,调整就越快;频段越多,则精度越高。

增益滑块

为选定的频段设置准确的增强或减弱值(以分贝为单位进行测量)。

范围

定义滑块控件的范围。输入介于 1.5 到 120 dB 之间的任意值。(相比之下,标准硬件均衡器的范围大约为 12 到 30 dB。)

精度

设置均衡的精度级别。精度级别越高,在低范围的频率响应越好,但需要更多处理时间。如果仅均衡高频,可以使用低精度级别。

注意:

如果均衡极低频率,请将“精度”设置为位于 500 到 5000 点之间。

主增益

在调整 EQ 设置后对过软或过大声的整体音量进行补偿。默认值 0 dB 表示没有主增益调整。

注意:

“图形均衡器”是 FIR(有限脉冲响应)滤波器。与“参数均衡器”之类的 IIR(无限脉冲响应)滤波器相比,FIR 滤波器能更好地保持相位精度,但频率精度略微降低。

陷波滤波器效果

“滤波器和 EQ”>“陷波滤波器”效果最多可删除六个用户定义的频段。使用此效果可删除非常窄的频段(如 60 Hz 杂音),同时将所有周围的频率保持原状。

注意:

要去除刺耳的“咝咝”声,请使用“咝音柔化器”预设。或者,使用 DTMF 预设删除模拟电话系统的标准音调。

频率

指定每个陷波的中心频率。

增益

指定每个陷波的振幅。

陷波宽度

确定所有陷波的频率范围。三个选项的范围从“窄”(针对二阶滤波器,可删除一些相邻频率)到“超窄”(针对六阶滤波器,非常具体)。

注意:

通常,对于“窄”设置使用不超过 30 dB 的衰减,对于“非常窄”为 60 dB,而对于“超窄”则为 90 dB。较大的衰减可能会删除范围广泛的邻近频率。

超静音

几乎可消除噪声和失真,但需要更多处理。只有在高端耳机和监控系统上才能听见此选项的效果。

将衰减固定到

确定陷波是具有同样的还是单独的衰减级别。

参数均衡器效果

“滤波器和 EQ”>“参数均衡器”效果提供对音调均衡的最大控制。与提供固定数量的频率和 Q 频段宽度的“图形均衡器”不同,“参数均衡器”提供对频率、Q 和增益设置的完全控制。例如,您可以同时降低一个小范围的以 1000 Hz 为中心的频率、提升以 80 Hz 为中心的宽低频率限制,并插入 60 Hz 陷波滤波器。



“参数均衡器”使用二阶 IIR(无限脉冲响应)滤波器,速度非常快,并且可提供非常准确的频率分辨率。例如,您可以精确地增强 40 至 45 Hz 范围内的频率。而“图形均衡器”之类的 FIR(有限脉冲响应)滤波器可提供略微改进的 位精度。

主增益

在调整 EQ 设置后对过大或过软的整体音量进行补偿。

图形

沿水平标尺(x 轴)显示频率,沿垂直标尺(y 轴)显示振幅。图形中的频率范围从最低到最高为对数形式(用八度音阶均匀隔开)。

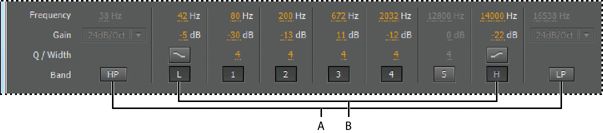

在参数均衡器中识别带通和限值滤波器:

A. 高通和低通滤波器 B. 上限和下限滤波器

频率

设置频段 1-5 的中心频率,以及带通滤波器和限值滤波器的转角频率。

注意:

使用下限滤波器减少低端隆隆声、嗡嗡声或其他不想要的低频声音。使用上限滤波器减少嘶嘶声、放大器噪声以及诸如此类声音。

增益

设置频段的增强或减弱值,以及低通滤波器的每个八度音阶的斜率。

Q/宽度

控制受影响的频段的宽度。Q 值越低,影响的频率范围越大。非常高的 Q 值(接近于 100)影响非常窄的频段,适合于用于去除特定频率(如 60 Hz 嗡嗡声)的陷波滤波器。

注意:

当增强非常窄的频段时,音频倾向于在该频率振铃或共振。1-10 的 Q 值最适合常规均衡。

频段

最多可启用五个中间频段,以及高通、低通和限值滤波器,为您提供非常精确的均衡曲线控制。单击频段按钮可激活上述相应设置。

下限和上限滤波器提供斜率按钮(),可按每八度音阶 12 dB,而不是默认的每八度音阶 6 dB 调整上下限。

注意:

要以可见方式在图形上调整启用的频段,请拖动相关的控制点。

恒定 Q, 恒定宽度

以 Q 值(宽度与中心频率的比值)或绝对宽度值 (Hz) 描述频段的宽度。恒定 Q 是最常见的设置。

超静音

几乎可消除噪声和失真,但需要更多处理。只有在高端耳机和监控系统上才能听见此选项的效果。

范围

将图形范围设置为 30 dB 可进行更精确的调整,而设置为 96 dB 可进行更极端的调整。

科学滤波器效果

使用“科学滤波器”效果(“效果”>“滤波器和 EQ”)可对音频进行高级处理。您也可以从“效果组”查看波形编辑器中各项资源的效果,或者查看“多轨编辑器”中音轨和剪辑的效果。

类型

指定科学滤波器的类型。可用选项如下所示。

贝塞尔

提供准确的相位响应,而没有响铃或过冲。然而,通带在其边缘倾斜,此处阻带的抑制性是所有滤波器类型中最差的。这些特质使“贝塞尔”成为脉冲状打击乐信号的明智选择。对于其他滤波任务,请使用“巴特沃斯”

巴特沃斯

提供相移、响铃和过冲最少的平坦通带。此滤波器类型的阻带抑制性优于“贝塞尔”,但略微逊色于“切比雪夫”1 或 2。这些整体特质使“巴特沃斯”成为适合多数滤波任务的最佳选择。

切比雪夫

在通带中提供最佳阻带抑制性,但相位响应、响铃和过冲最差。仅在抑制阻带比保持准确的通带更重要时,才使用此滤波器类型。

椭圆

提供陡峭且较窄的过渡带宽。不同于“巴特沃斯”和“切比雪夫”滤波器,它还可以消频。但是,它可以在阻带和通带中引入波纹

模式

指定滤波器的模式。可用选项如下所示。

低通

通过低频并去除高频。您必须指定去除频率的截止点。

高通

通过高频并去除低频。您必须指定去除频率的截止点。

带通

保留某一范围内的频段,同时去除所有其他频率。您必须指定两个截止点以定义频段的边缘。

带阻

抑制指定范围内的任何频率。“带阻”又称陷波滤波器,与“带通”相对。您必须指定两个截止点以定义频段的边缘。

主增益

补偿调整滤波器设置之后可能太响亮或太柔和的整体音量级别。

切断频率

定义在通过的和去除的频率之间充当边界的频率。在这一点滤波器从通过切换为衰减,反之亦然。在需要指定范围(“带通”“带阻”)的滤波器中,切断频率定义低频率边界,而“高频切断”定义高频率边界。

高频截断

在需要指定范围(“带通”“带阻”)的滤波器中定义高频率边界。

阶数

确定滤波器的精确度。阶数越高,滤波器越精确(倾斜度位于截止点,依此类推)。但是,非常高的阶数也可能产生高级别的相位失真。

过渡带宽

(仅“巴特沃斯”“切比雪夫”)设置过渡带的宽度。(较低的值会产生较陡峭的斜度。)如果您指定过渡带宽,将自动填充“阶数”设置,反之亦然。在需要指定范围(“带通”“带阻”)的滤波器中,此选项指定较低的频率过渡值,而“高端宽度”则定义较高的频率过渡值。

高端宽度

(仅“巴特沃斯”“切比雪夫”)在需要指定范围(“带通”“带阻”)的滤波器中,此选项指定较高的频率过渡值,而“过渡带宽”定义较低的频率过渡值。

阻带衰减

(仅“巴特沃斯”“切比雪夫”)确定在去除频率之后要使用的增益衰减量。

传送波纹/实际波纹

(仅“切比雪夫”)确定允许的最大波动量。波动是截止点附近不需要的频率的提升和切断效果。
