测量和绘制尺寸

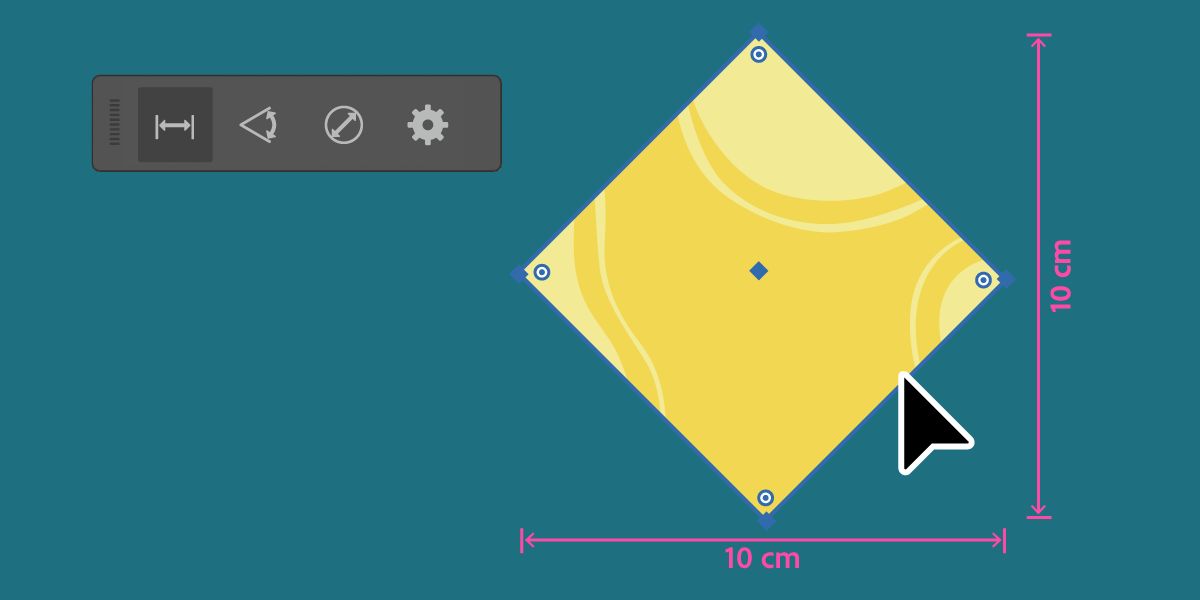

轻松测量和绘制图稿中的线性、角度和径向尺寸。

使用尺寸工具,您可以轻松测量和绘制图稿中的尺寸,如距离、角度和半径。此外,您还可以灵活地自定义尺寸的外观、单位和缩放比例等。

Adobe Illustrator 深层链接

在应用程序中试用
通过几个简单的步骤测量和绘制尺寸。

熟悉尺寸工具、尺寸对象和工具设置

尺寸工具

您可以从工具栏轻松访问尺寸 工具。如果找不到该工具,请选择工具栏底部的编辑工具栏 ,然后将该工具从修改部分拖到工具栏中。访问尺寸工具时,将打开一个任务栏。您可借助该任务栏轻松切换不同的工具类型:线性尺寸角度尺寸径向尺寸。使用这些工具类型,您可以分别绘制线性、角度和径向尺寸类型。 在绘制特定尺寸类型前,请确保已选择正确的工具类型。任务栏还包含工具设置。

尺寸对象

绘制尺寸时,您将获得尺寸对象。尺寸对象包含尺寸线、延伸线和尺寸文本。

尺寸对象的各个部分
了解尺寸对象的各个部分,然后调整设置。

A. 延伸线 B. 尺寸文本的偏移量 C. 尺寸文本 D. 尺寸线 E. 延伸线的延伸量 F. 延伸线的偏移量

工具设置

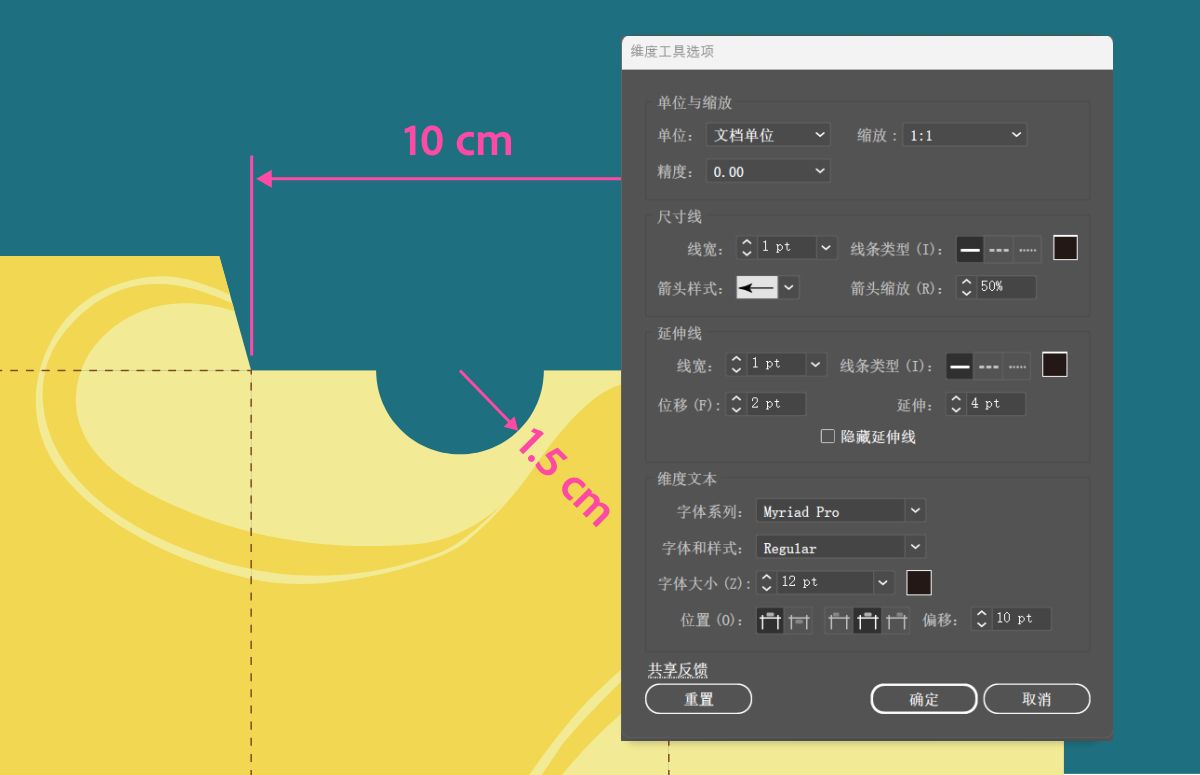

画布上的已绘制尺寸以及“尺寸工具选项”对话框
使用“尺寸工具选项”配置要绘制尺寸对象的设置。

使用工具设置或尺寸工具选项,您可以设置尺寸对象的首选项,例如测量单位、比例、精度和外观。您可以通过两种方式打开设置:双击工具栏中的工具图标或在尺寸工具任务栏中选择

如果您更改工具设置,会为将来要绘制的所有尺寸对象设置首选项,而不是为已绘制的对象设置首选项。以下是在开始绘制尺寸之前可以指定的内容:

  • 单位和比例:不同的测量单位之间进行选择,并将精度设置为小数点后三位。您可以选择其中一个预设比例,或通过指定比例来创建一个自定义尺度。您最多可以创建 10 个自定义缩放比例。如果不希望尺寸文本包含单位,您可以选择隐藏它。
  • 尺寸线:指定线条粗细和类型、箭头样式、比例和颜色。
  • 延长线:指定线条粗细和类型、偏移量、延伸量和颜色。
  • 尺寸文本:指定字体系列、样式、大小、偏移量、位置和颜色。

要恢复原始设置,请选择重置

绘制线性尺寸

使用线性尺寸工具类型可以绘制线条长度以及任意两点之间的距离。

您可以将线性尺寸绘制为对齐、垂直或水平尺寸。

对齐尺寸

即两点之间的直线距离。

垂直尺寸

即两点之间的垂直距离。

水平尺寸

即两点之间的水平距离。

绘制基本形状的线性尺寸

您可以轻松绘制基本形状(如矩形、多边形、线段和星形)的线性尺寸。以六边形为例:

绘制基本形状(如六边形)的对齐尺寸、垂直尺寸和水平尺寸。

  1. 从工具栏中选择尺寸工具。

  2. 从显示的任务栏中选择线性尺寸

  3. 将鼠标悬停在六边形的一个侧边上,直至出现粉色参考线,然后绘制尺寸:

    • 对齐尺寸:拖动,使参考线与侧面保持平行,然后松开。
    • 垂直尺寸:拖动,使参考线与侧面保持平行,改变方向使参考线处于垂直方向,然后松开。
    • 水平尺寸:拖动,使参考线与侧面保持平行,改变方向使参考线处于水平方向,然后松开。
注意:

如果要更改已绘制的尺寸对象的设置,请选择对象,然后在属性面板中进行更改。

绘制任意两点之间的线性尺寸

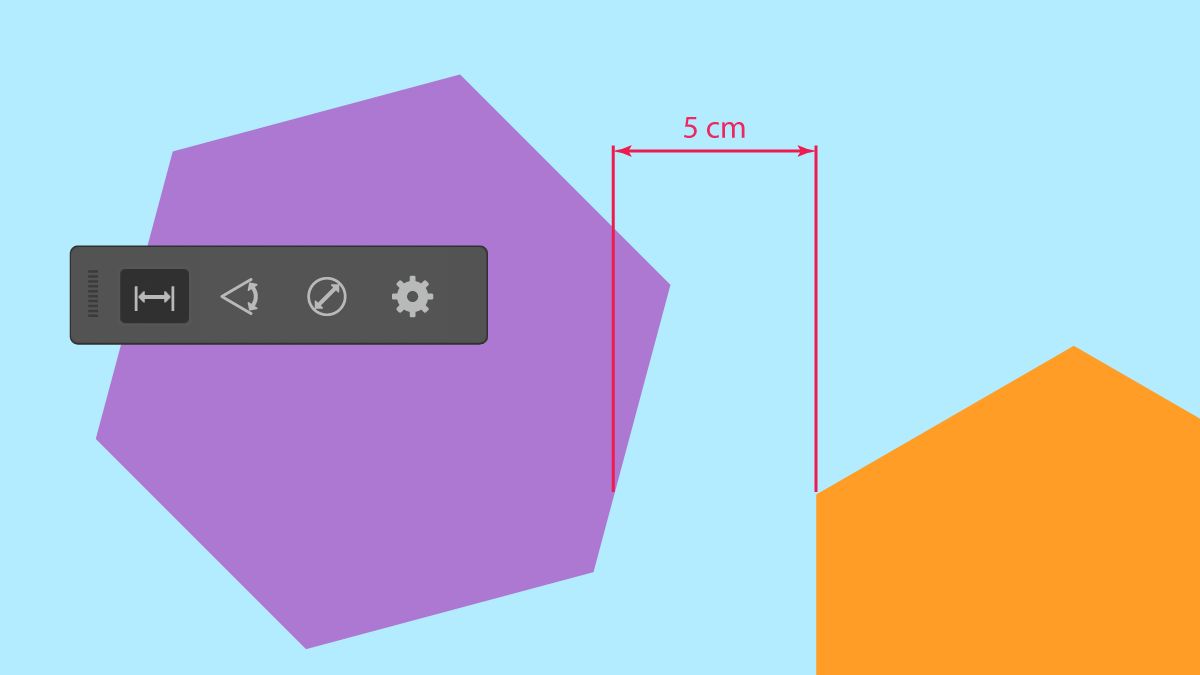

在两个六边形上的点之间绘制的水平尺寸。
在任意两点之间绘制对齐尺寸、垂直尺寸和水平尺寸。

  1. 从工具栏中选择尺寸工具。

  2. 从显示的任务栏中选择线性尺寸

  3. 单击第一个点,然后单击第二个点。然后,您可以绘制以下尺寸:

    • 对齐尺寸:再次单击。
    • 垂直尺寸:水平移动鼠标,然后单击。
    • 水平尺寸垂直移动鼠标,然后单击。

用笔触绘制对象的线性尺寸

如果路径线段已应用笔触,您可以通过对齐其预览边界精确测量其线性尺寸。要启用预览边界,请转到 Illustrator首选项 > 常规 > 使用预览边界 (macOS) 或编辑 > 首选项常规 > 使用预览边界 (Windows)。

绘制角度尺寸

使用角度尺寸工具类型,您可以轻松绘制形状的角度或任意两条交叉线之间的角度。

绘制基本形状的角度

绘制基本形状(如三角形)的内角和外角。

  1. 从工具栏中选择尺寸工具。

  2. 从显示的任务栏中选择角度尺寸

  3. 将鼠标悬停在要绘制的角度的顶点上,直至出现粉色角度参考线。然后,绘制内角和外角:

    • 内角:从顶点向内拖动,然后松开。
    • 外角:从顶点向外拖动,然后松开。

绘制交叉线的角度

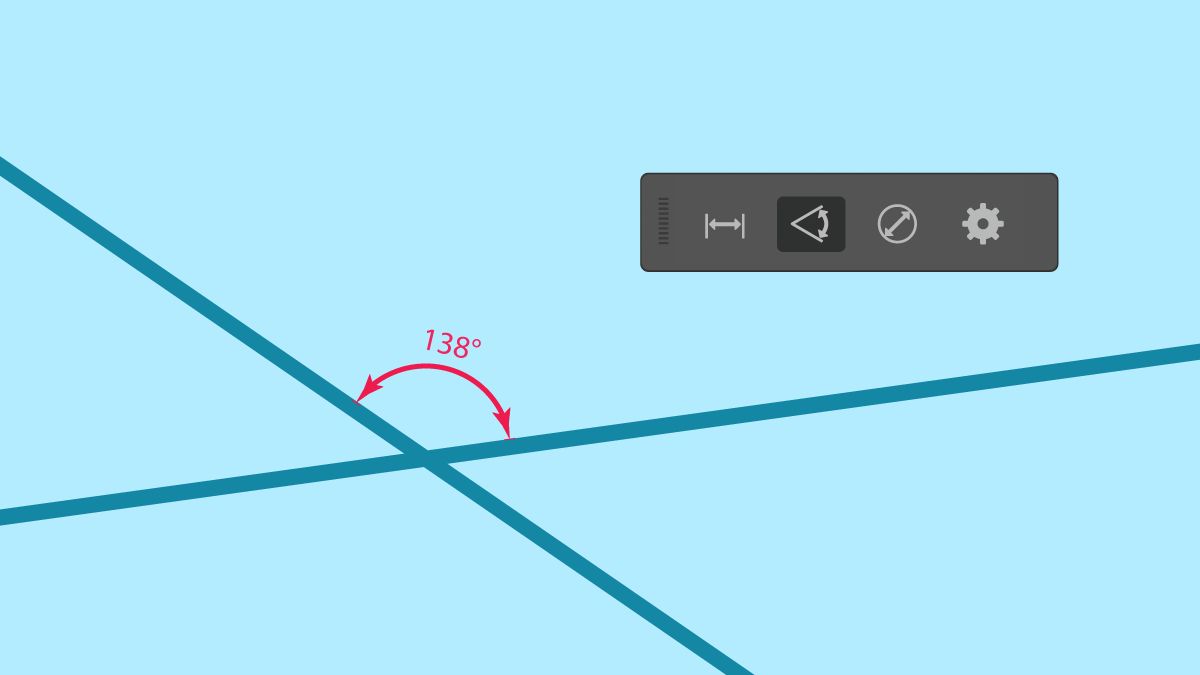

在两条交叉线之间绘制的角度。
绘制任意两条交叉线的内角和外角。

  1. 从工具栏中选择尺寸工具

  2. 从显示的任务栏中选择角度尺寸

  3. 单击第一条线上的一个点,然后单击第二条线上的一个点。

  4. 向任意方向移动鼠标,然后单击画布以绘制内角或外角。

绘制径向尺寸

使用径向尺寸工具类型,您可以轻松绘制圆和完美圆弧(属于圆的一部分的圆弧)的半径和直径。

绘制圆和完美圆弧的半径和直径。

  1. 从工具栏中选择尺寸工具。

  2. 从显示的任务栏中选择径向尺寸

  3. 将鼠标悬停在圆或圆弧的圆周上,直至出现粉色径向参考线。然后,绘制径向尺寸:

    • 半径:向外拖动,然后松开。
    • 直径:向内拖动,然后松开。

修改现有尺寸的属性

虽然可使用工具设置来定义将要绘制的未来尺寸的属性,但只能从属性面板更改现有尺寸的属性。为此,只需选择尺寸对象并转到属性面板。然后,您可以通过选择应用于全部,将这些新属性应用于已选择的尺寸对象,或将它们应用于所有现有的尺寸对象。此外,您还可以选择设置为默认值来更改所有现有尺寸及未来尺寸的设置。

此外,如果变换对象,关联的尺寸会自动更新。例如,如果增加矩形的宽度,则测量该宽度的尺寸对象将自动更新,以反映新的测量值。

隐藏尺寸对象

所有尺寸对象都将添加到图层面板中单独的尺寸图层中。您可以关闭尺寸图层的可见性,从而在图稿中隐藏尺寸对象。不能将项目从尺寸图层移动到其他图层,反之亦然。

需要谨记的要点

  • 使用尺寸工具来重新定位尺寸对象。如果选择选区工具来重新定位尺寸对象,它们将作为一般对象进行扩展。
  • 扭曲对象时,与其关联的尺寸不会自动调整。
  • 目前还不能绘制曲线路径的行程长度。
