A rajztáblák bemutatása

Ismerje meg, hogyan hozhat létre rajztáblákat és hogyan dolgozhat velük.

A rajztáblák leegyszerűsítik a tervezési folyamatot, és a használatukkal egy korlátlan méretű vásznon dolgozhat a terveken. Az Illustratorban a rajztábla olyan, mint egy fehér papírlap, amely a művészeti alkotás alapjául szolgál. Használhatja a népszerű eszközökhöz biztosított előre beállított értékeket, vagy egyedi méretű rajztáblákat is létrehozhat a grafikák megtervezéséhez. Ezeket exportálhatja vagy akár ki is nyomtathatja.

Amikor létrehoz egy dokumentumot vagy megnyit egy új fájlt az Illustratorban, kiválaszthatja a rajztáblához az előre beállított értékeket és a méreteket. Ha egynél több tervvel rendelkezik, több rajztáblát is hozzáadhat vagy létrehozhat. A saját igényeinek megfelelően átméretezheti, átnevezheti, megkettőzheti és eltávolíthatja a rajztáblákat.

Adobe Illustrator deeplink

Próbálja ki az alkalmazásban
Egy mintafájl segítségével megtanulhatja használni a Rajztáblák panelt.

Tartsa kéznél a Rajztáblák, Tulajdonságok, vagy a Vezérlés panelt, hogy elkezdje a munkát a rajztáblákkal. Válassza az alábbi lehetőségeket a panelek aktiválásához a dokumentum létrehozása vagy megnyitása után:

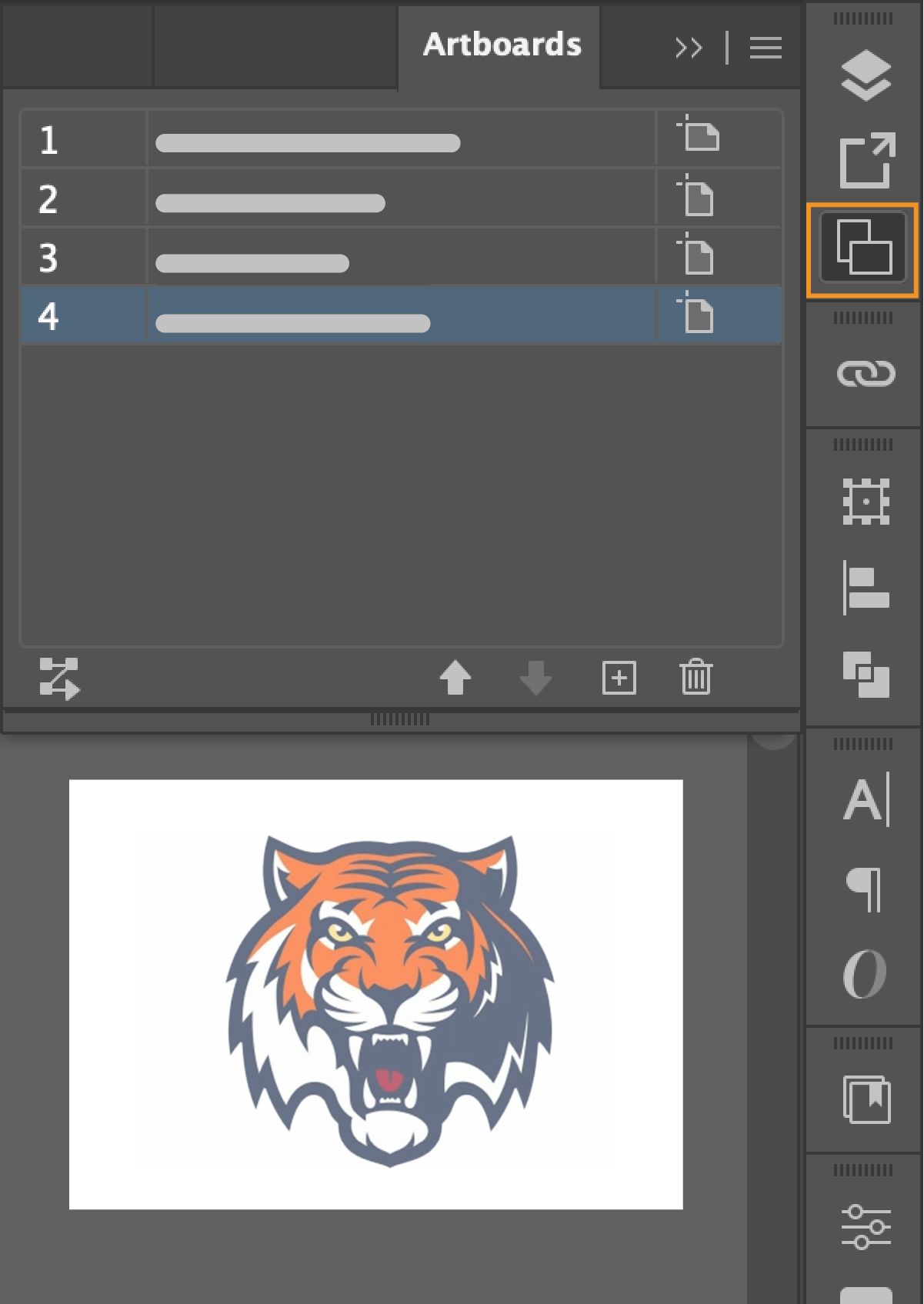

Ablakok > Rajztáblák

Rajztáblák panel
Rajztáblák panel

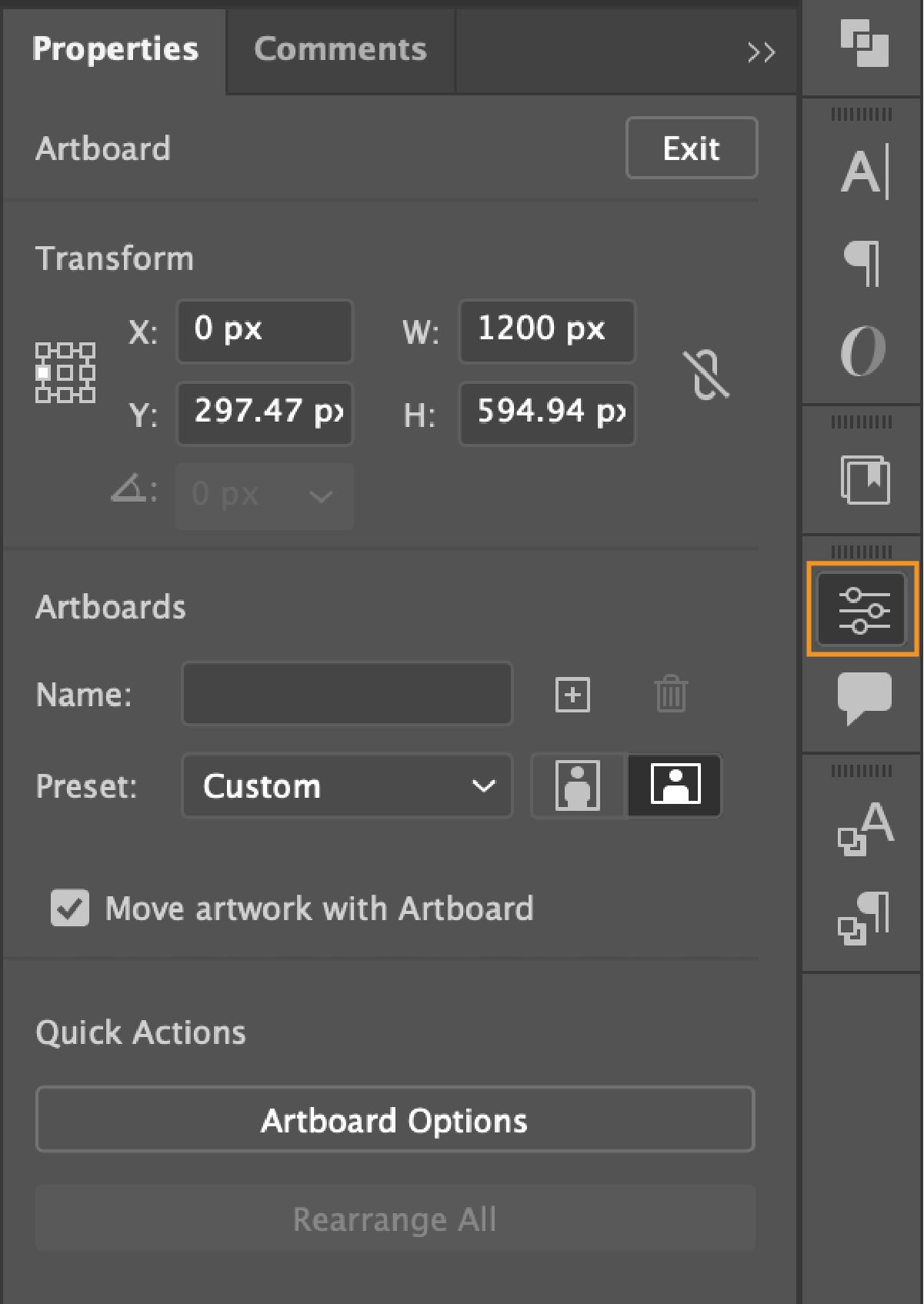

Ablakok > Tulajdonságok

Tulajdonságok panel
Tulajdonságok panel

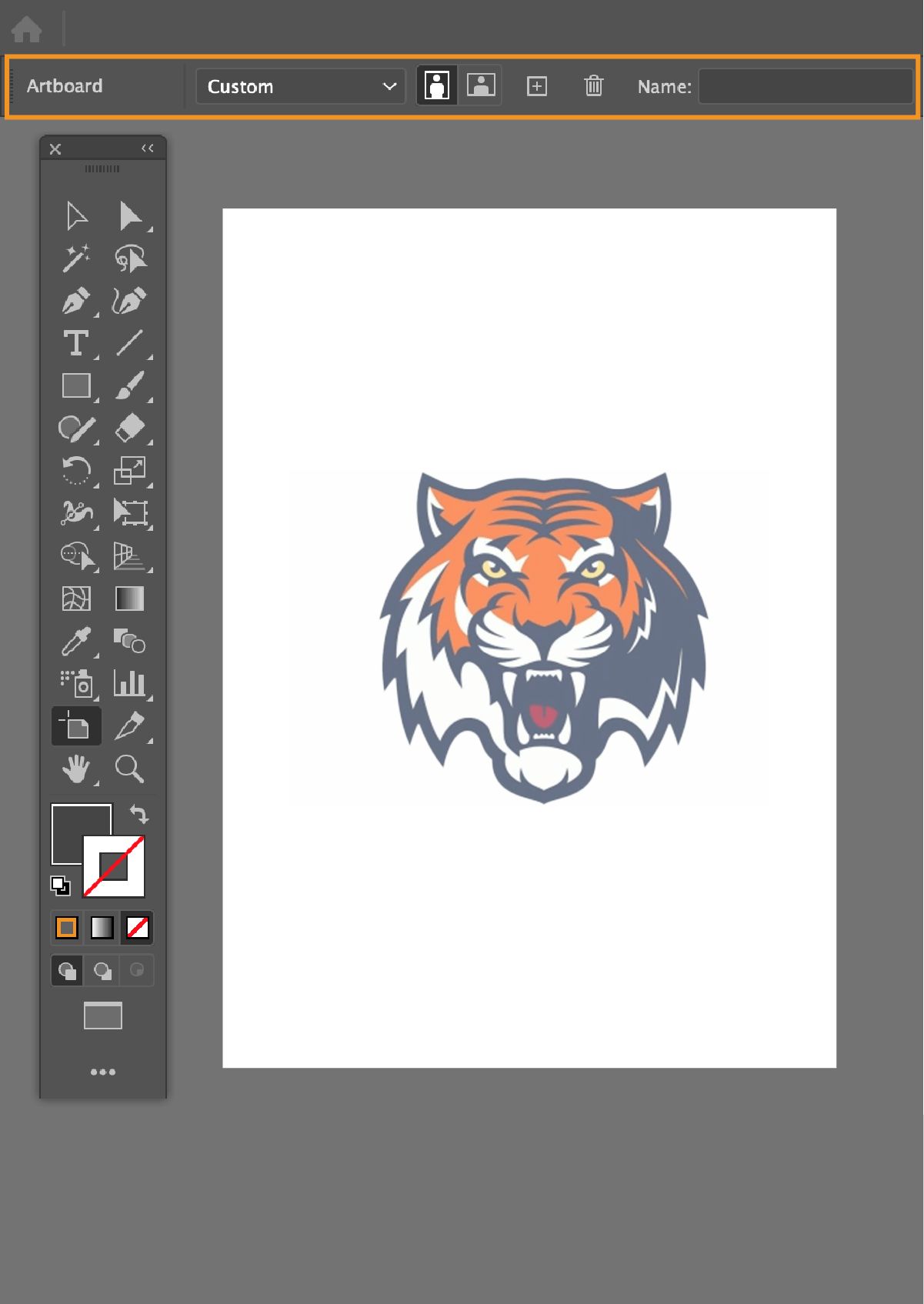

Ablakok > Vezérlők

Vezérlőpult
Vezérlőpult

Rajztábla létrehozása

Tegyük fel, hogy szeretné összeállítani a tervét, majd szeretné exportálni, vagy több oldalra kinyomtatni azt. Több dokumentum létrehozása helyett több rajztáblát is létrehozhat ugyanabban a dokumentumban.
Rajztáblát készíthet a Rajztábla eszközzel, vagy új rajztáblákat is hozzáadhat a grafika megtervezéséhez.

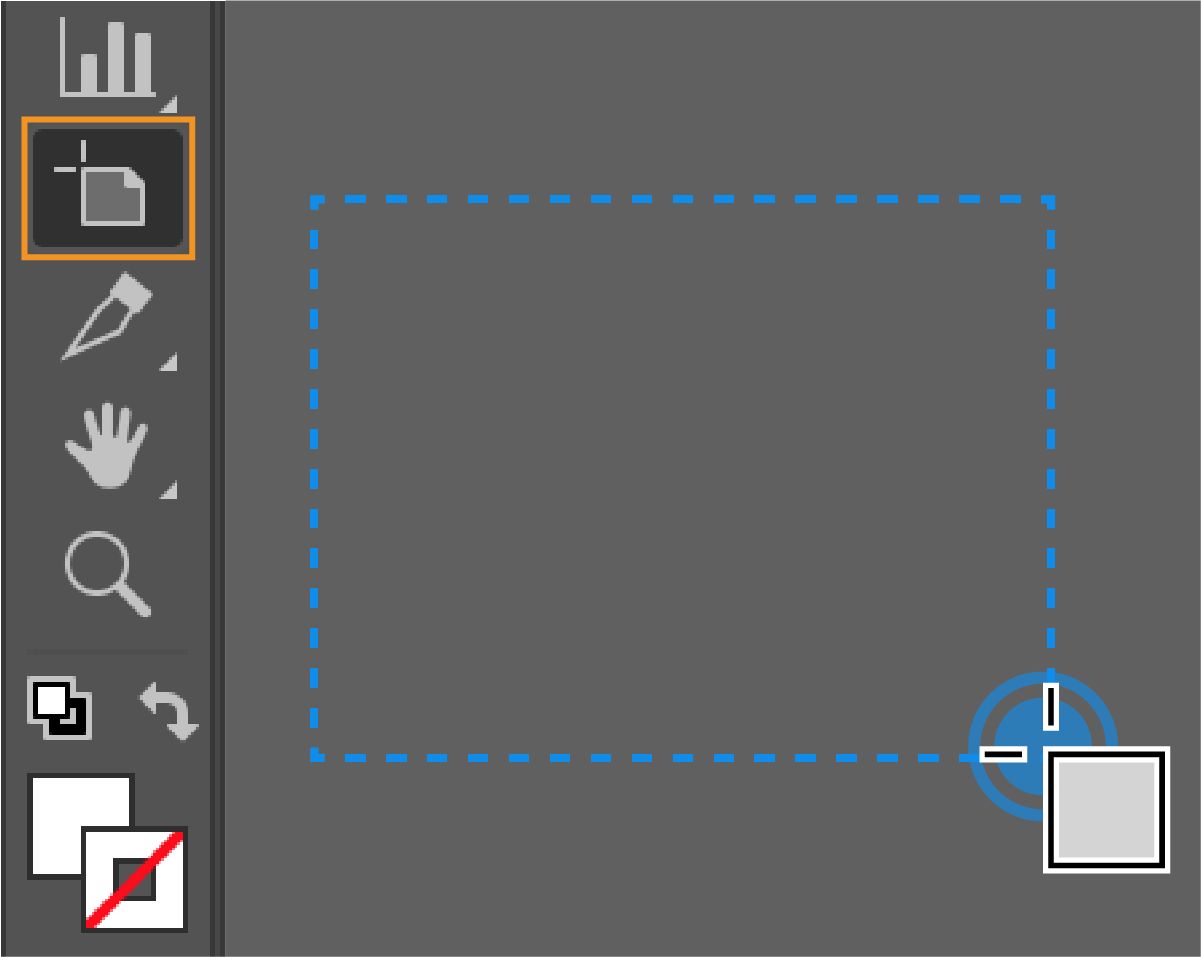

  1. Kattintson a Rajztábla eszközre  az eszközpanelen, vagy nyomja meg a Shift + O billentyűkombinációt.

    Előre beállított vagy egyéni érték
    Rajztábla eszköz

  2. Az előre beállított vagy egyéni méretek alkalmazásához használja a rajztábla beállításait, vagy nyomja meg az Esc gombot a rajztáblaszerkesztési módból való kilépéshez.

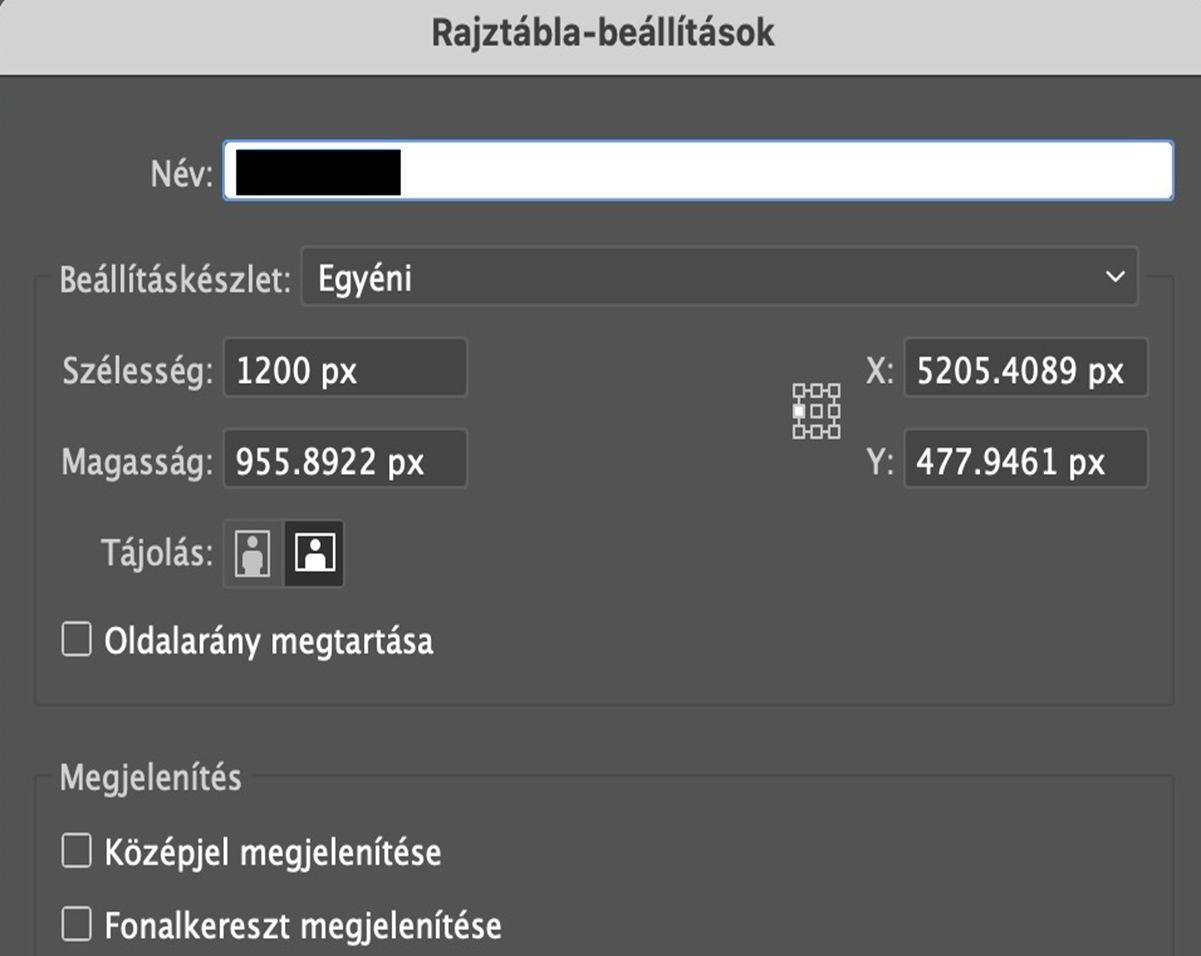

A rajztábla beállításainak használata

A rajztáblák beállításainak használata az alábbiak szerint történik:

  1. Kattintson a Rajztábla eszközre és kattintson duplán a rajztáblára.

  2. A Rajztába beállításai párbeszédpanelen adja meg a rajztábla nevét, vagy tegye a következők egyikét:

    • Válasszon ki egy beállítást az Előre beállított értékek legördülő listából.
    • Adja meg az értékeket a W és a H mezőkben a rajztábla szélességének és magasságának módosításához.
    Előre beállított vagy egyéni érték
    Rajztábla beállításai

  3. Válassza ki a Fekvő vagy az Álló beállítást a rajztábla Tájolásának meghatározásához.

    A rajztábla megjelenítési beállításainak módosításával kapcsolatban lásd: rajztábla további beállításai.

Új rajztábla helyezhető el

Kövesse az alábbi lépéseket, ha új rajztáblákat szeretne hozzáadni a dokumentumhoz:

  1. Kattintson a Rajztábla eszközre , és válasszon az alábbi lehetőségek közül:

    rajztábla hozzáadása
    Rajztáblák panel

    A. Új rajztábla B. További beállítások

  2. Nyomja meg az Esc gombot a rajztáblaszerkesztési módból való kilépéshez.

Rajztáblák kiválasztása

Ha több rajztáblát választ ki, időt takaríthat meg azok megkettőzése, másolása, áthelyezése vagy törlése közben.

Több rajztábla kiválasztásához kövesse az alábbi lépéseket:

  1. Kattintson a Rajztábla eszközre , és válasszon az alábbi lehetőségek közül:

    • Egy rajztábla kiválasztásához kattintson rá a rajztáblára.
    • Több rajztábla kiválasztásához a Shift gombot lenyomva kattintson a rajztáblákra.
    • Az összes rajztábla kiválasztásához nyomja meg a Ctrl+A (Windows) vagy a Cmd+A (macOS) gombokat.
    Rajztáblák kiválasztása
    Több rajztábla kiválasztása

Rajztáblák átméretezése, átnevezése és megkettőzése

Amikor a terveken egyszerre több rajztáblán dolgozik, a grafika megfelelő elrendezése érdekében sor kerülhet a rajztáblák átméretezésére, átnevezésére, másolására, törlésére vagy kezelésére. A rajztábla neve megjelenik a bal felső sarkában.


Ha rajztáblákat szeretne átméretezni, átnevezni vagy megkettőzni, győződjön meg arról, hogy a Rajztábla eszköz van kiválasztva.

Rajztáblák átméretezése

Rajztábla átméretezése
Rajztábla átméretezése

Válassza ki a rajztáblát, és a rajztábla átméretezéséhez húzza el a határolókeretet.

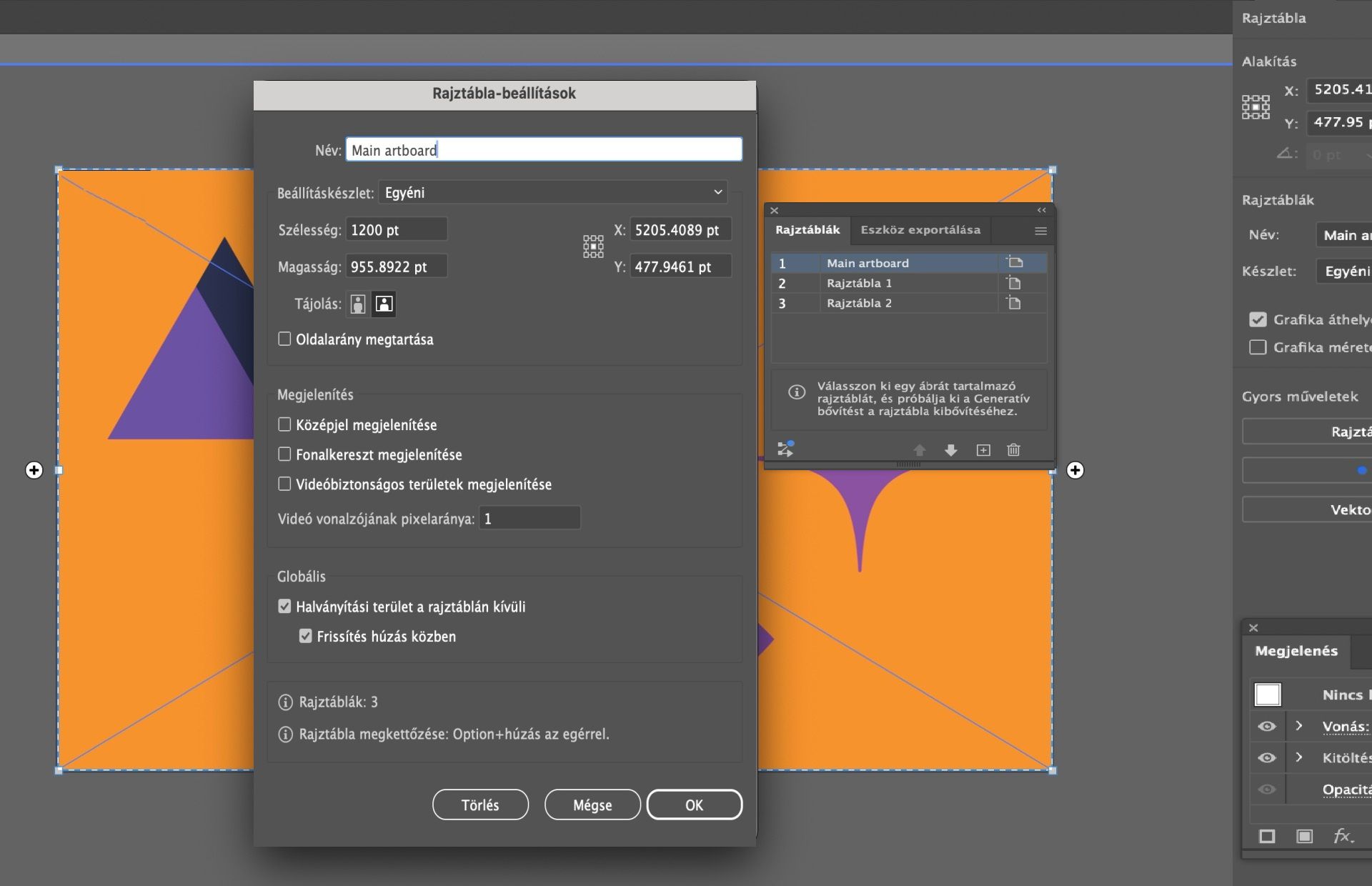

Rajztáblák átnevezése

Előre beállított vagy egyéni érték
Rajztábla átnevezése

A Tulajdonságok panelen írja be az új nevet a Név mezőbe.

Rajztáblák megkettőzése

Rajztáblák megkettőzése
Rajztáblák megkettőzése

Jelölje ki a rajztáblát. A Rajztáblák panelen kattintson a További beállítások > Rajztábla megkettőzése lehetőségre. Nyomja meg az Esc gombot a rajztáblaszerkesztési módból való kilépéshez.

Grafika méretezése rajztáblával

Ha több képernyőméretre tervez (például asztali számítógépre, táblagépre és mobileszközre), akkor méretezze át a rajztáblát és a grafikát együtt, hogy az elrendezés integritása és arányai megőrződjenek, és az eszközök között konzisztens élményt biztosítson.

  1. Válassza ki a méretezni kívánt objektumot, majd válassza a Rajztábla eszközt   .

  2. Tulajdonságok panelen válassza a Grafika méretezése rajztáblával
    lehetőséget.

    Az Adobe Illustrator munkaterületén a Tulajdonságok panel látható bejelölt „Grafika méretezése rajztáblával” opcióval.
    Méretezési beállítások

  3. Húzza el a határolókeretet a grafika és a rajztábla arányos átméretezéséhez.

Hogyan lehet referenciapontokat beállítani a rajztáblák átméretezésekor?

A referenciaponttal az átméretezés során kijelölhető a rajztáblának az egyik sarokpontja vagy a középpontja.
A referenciapont beállításához tegye a következőket:

  1. A Rajztáblák beállításaiban kattintson a referencia-pontrács kilenc referenciapontjának egyikére.

    Referenciapont
    Referencia-pontrács

  2. Adja meg a szélesség és a magasság értékeit.

Rajztáblák törlése

A rajztáblák a tervek alapjául szolgálnak. A szükségtelen, vagy a grafikához nem használható rajztáblákat eltávolíthatja. A dokumentumban azonban legalább egy rajztáblának szerepelnie kell. Ha megpróbálja törölni az összes rajztáblát, akkor az 1. számú rajztáblát a rendszer megtartja.

Kövesse az alábbi lépéseket a rajztáblák törléséhez:

  1. Kattintson a Rajztábla eszközre  .

  2. Rajztáblák panel
    Rajztáblák panel

    A. Rajztábla törlése B. További beállítások

  3. Az összes üres rajztábla egyidejű törléséhez:

    1. A Rajztáblák panelen kattintson a További beállítások lehetőségre.
    2. Válassza ki az Üres rajztáblák törlése lehetőséget.

Tippek és trükkök

Bővebben

Ezekből a 4 perces videókból megismerheti a rajztáblák létrehozásának és szerkesztésének módját az Illustratorban. További információért lásd: Rajztáblák használata.

Rajztáblák létrehozása

Rajztáblák szerkesztése
