Rajztáblák kezelése

Tudja meg, hogyan lehet a rajztáblákat átmásolni, áthelyezni, átrendezni és elrendezni, illetve hogyan állítható be a rajztábla nézet az Illustratorban.

Adobe Illustrator deeplink

Próbálja ki az alkalmazásban
A Rajztábla ezközzel néhány egyszerű lépéssel kezelheti a rajztáblákat.

Miután létrehozta a rajztáblákat, és a saját tervezési követelményeinek megfelelően módosította azokat, a következő lépés a rajztáblák kezelése. Ha a rajztáblák számos tervet és réteget tartalmaznak, a rajztáblák kezelése elősegíti az ötletek és a tervek rendszerezését.

A rajztáblák kivágását, másolását, beillesztését vagy áthelyezését könnyedén elvégezheti a dokumentumon belül vagy a különböző dokumentumok között. Az Illustrator többféle módot kínál a rajztáblák átrendezésére. Továbbá bővebben tájékozódhat a rajztáblákra vonatkozó további beállításokról, és módosíthatja a rajztábla nézetét is.

Olvasson tovább, ha többet szeretne megtudni a rajztáblák kezeléséről.

átrendezés

Rajztábla videovonalzókkal

Rajztábla átméretezése

Mielőtt továbblépne

Ablakok > Rajztáblák

Rajztáblák panel
Rajztáblák panel

Ablakok > Tulajdonságok

Tulajdonságok panel
Tulajdonságok panel

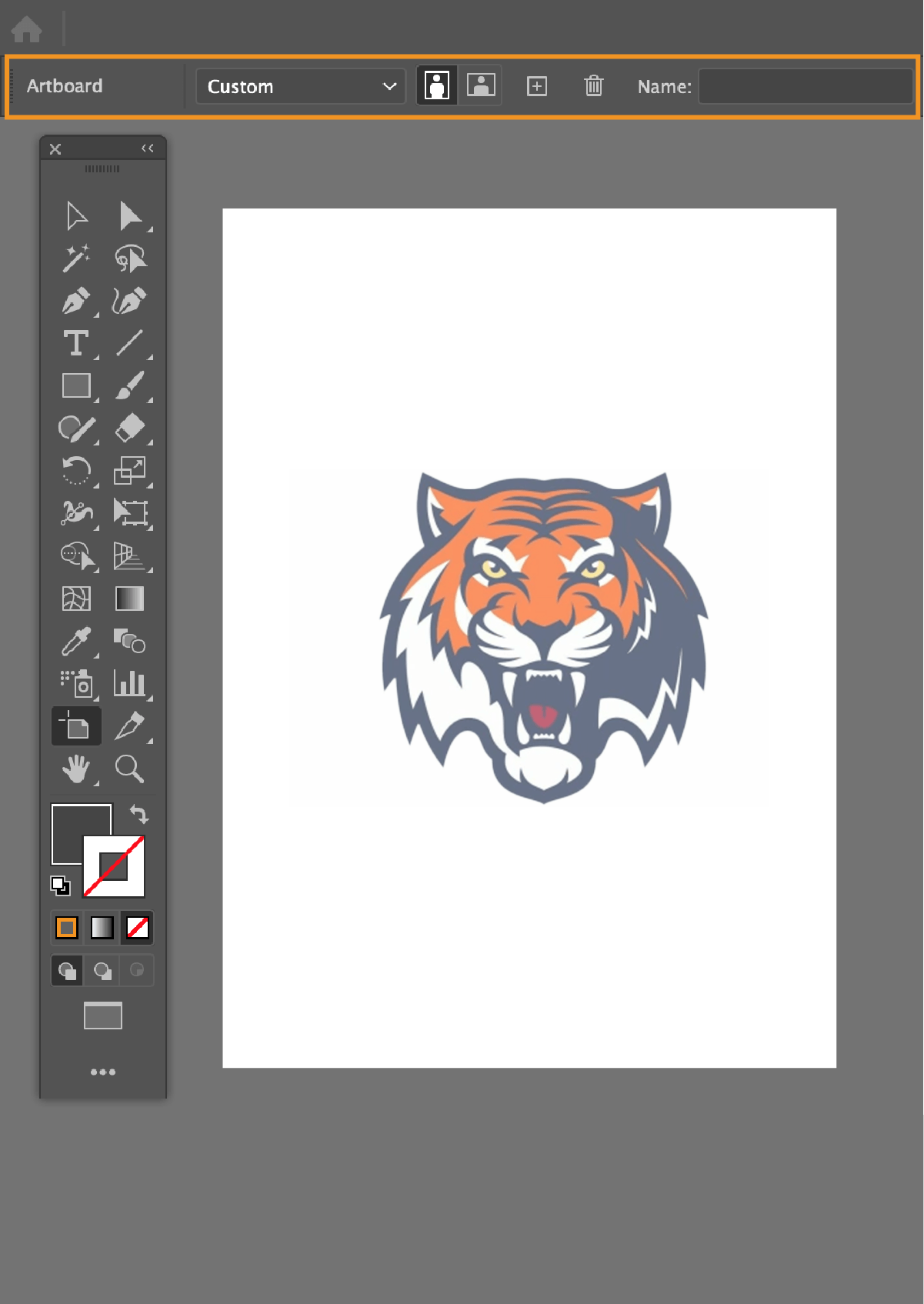

Ablakok > Vezérlők

Vezérlőpult
Vezérlőpult

Rajztáblák kivágása, másolása és áthelyezése

A rajztáblák dokumentumon belüli vagy az Illustrator-dokumentumok közötti kivágásával, átmásolásával és beillesztésével könnyedén másolatokat készítheti a terveiről. Továbbá a rajztáblák áthelyezésével bárhová elhelyezheti őket ugyanabban, vagy egy másik dokumentumban.

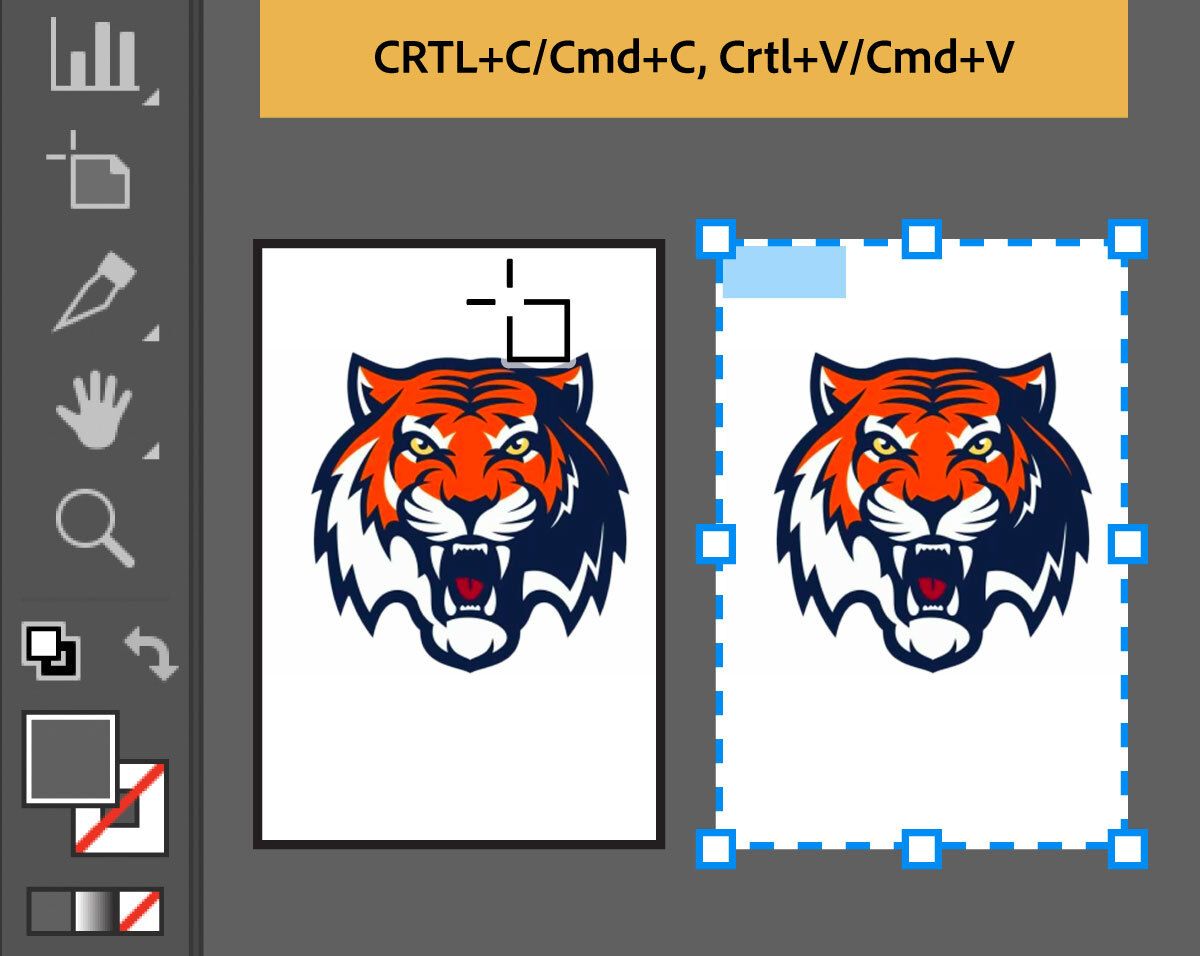

Rajztáblák kivágása, másolása és beillesztése

Rajztáblák kivágása, másolása és beillesztése

  1. Kattintson a Rajztábla eszközre  .

  2. Válasszon ki egy vagy több rajztáblát.

  3. Nyomja mega Ctrl+X gombokat a kivágáshoz, vagy a Ctrl+C és a Ctrl+V gombokat a rajztábla másolásához és beillesztéséhez ugyanabba vagy másik dokumentumba.

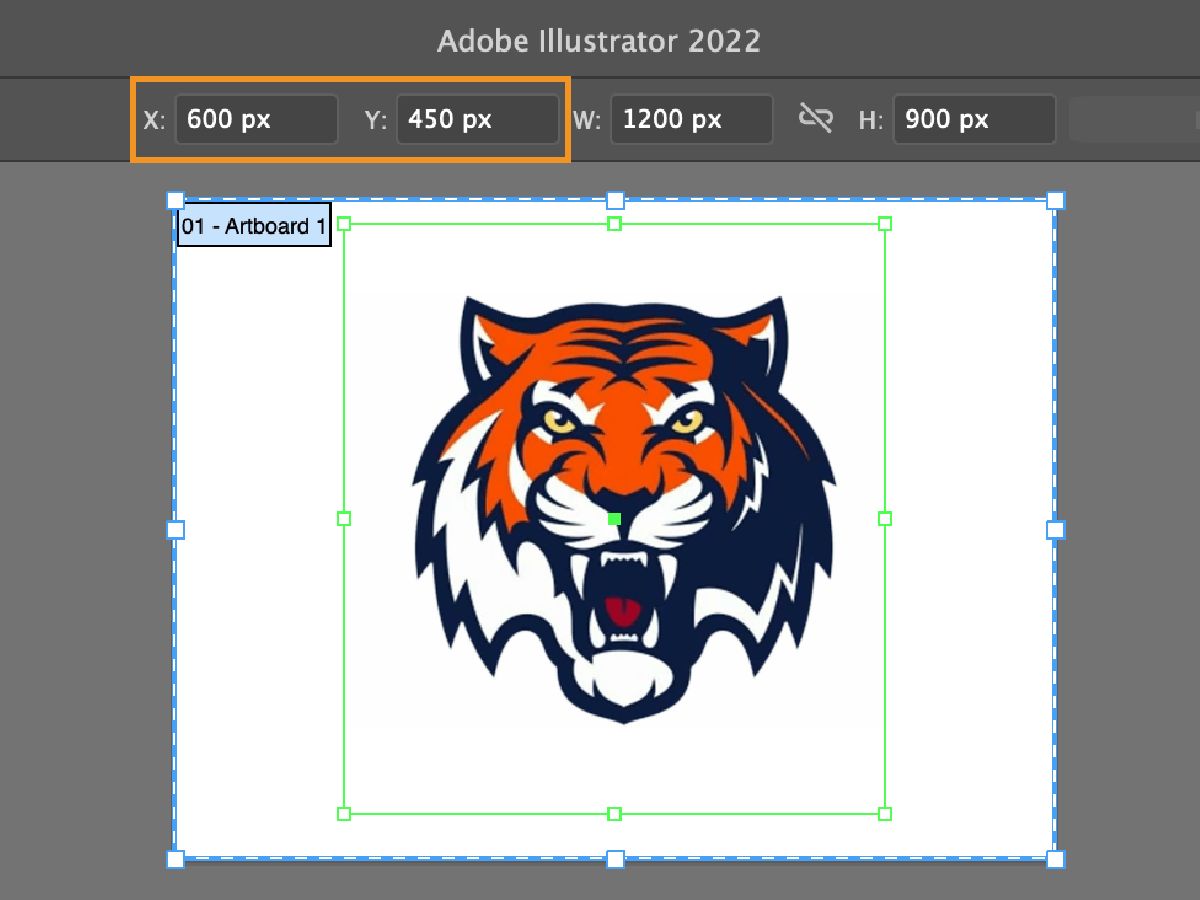

Rajztáblák áthelyezése

rajztábla hozzáadása
Rajztáblák áthelyezése

A kiválasztott rajztáblák áthelyezéséhez tegye a következők valamelyikét:

  • A rajztáblát húzással helyezze át ugyanabba vagy egy másik dokumentumba.
  • A kijelölt rajztáblák ugyanazon a dokumentumon belüli pontos mozgatásához adja meg az X és az Y értékeket a Tulajdonságok panelen vagy a Vezérlés panelen.
  • A rajztáblák tartalom nélküli mozgatásához vagy másolásához válassza ki az A grafikák mozgatása a rajztáblával együtt lehetőséget a Tulajdonságok panelen.

Rajztáblák sorrendjének megváltoztatása és átrendezése

Egy Illustrator-dokumentum exportálásakor vagy nyomtatásakor módosíthatja a rajztáblák sorrendjét anélkül, hogy azokat a munkaterületen belül elmozgatná. A rajztáblák munkaterületen történő rendezéséhez azonban át kell rendeznie a rajztáblákat. A rajztáblákat tetszőleges számú oszlopra vagy sorra rendezheti, az elrendezés alapján. A rajztáblák átrendezésével rendszerezheti ötleteit, és egymás után exportálhatja a rajztáblákat.



Rajztáblák sorrendjének módosítása

A rajztáblák sorrendjének módosítása az alábbiak szerint történik:

  1. Kattintson a Rajztábla eszközre  .

  2. A Rajztábla panelen kattintson a fel és le nyilakra.

Rajztáblák panel

A. Rajztáblák átrendezése B. Rajztábla mozgatása egy szinttel feljebb C. Rajztábla mozgatása egy szinttel lejjebb

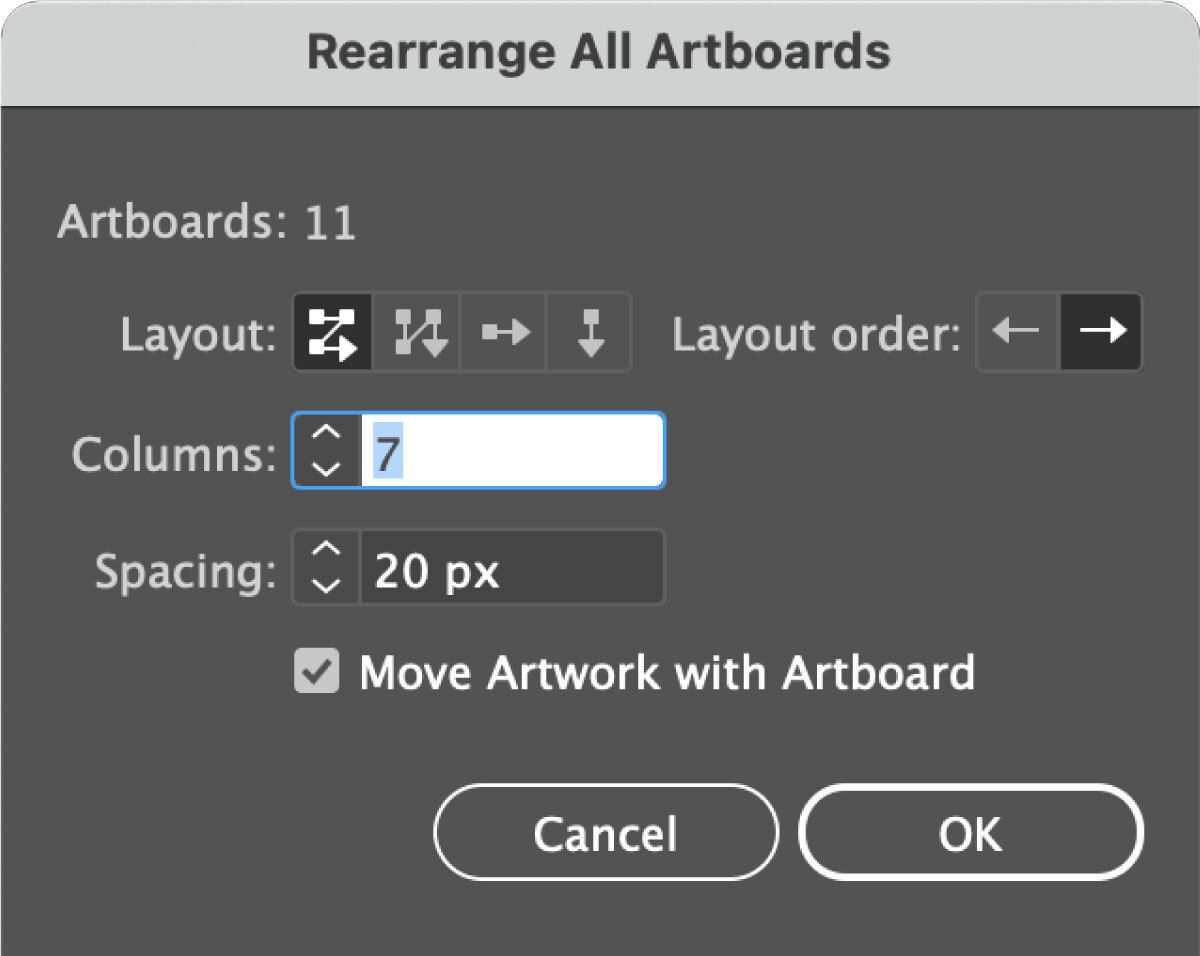

Rajztáblák átrendezése

rearrange-all-artboards
Minden rajztábla átrendezése

A rajztáblák átrendezése az alábbiak szerint történik:

  1. Kattintson a Rajztábla eszközre  .

  2. A Rajztáblák panelen kattintson a    elemre a Minden rajztábla átrendezése párbeszédpanel megnyitásához.

  3. Válassza ki a Minden rajztábla átrendezése táblázatban látható elrendezési lehetőségek egyikét.

  4. Az elrendezés alapján válassza ki az Oszlopok vagy a Sorok számát.

  5. Adja meg a vízszintes vagy a függőleges Szóközt a rajztáblák között.

Az összes rajztábla átrendezéséhez használja a táblázatot:

Opció

Leírás

Rács sor szerint

Több rajzelemet helyez el a megadott számú oszlopba.

Rács oszlop szerint

Több rajzelemet helyez el a megadott számú sorban.

Elrendezés sor szerint

Az összes rajztábla egyetlen sorban jelenik meg.

Elrendezés oszlop szerint

Az összes rajztábla egyetlen oszlopban jelenik meg.

Elrendezési sorrend

Meghatározza, hogy milyen irányban rendeződjenek a rajztáblák.

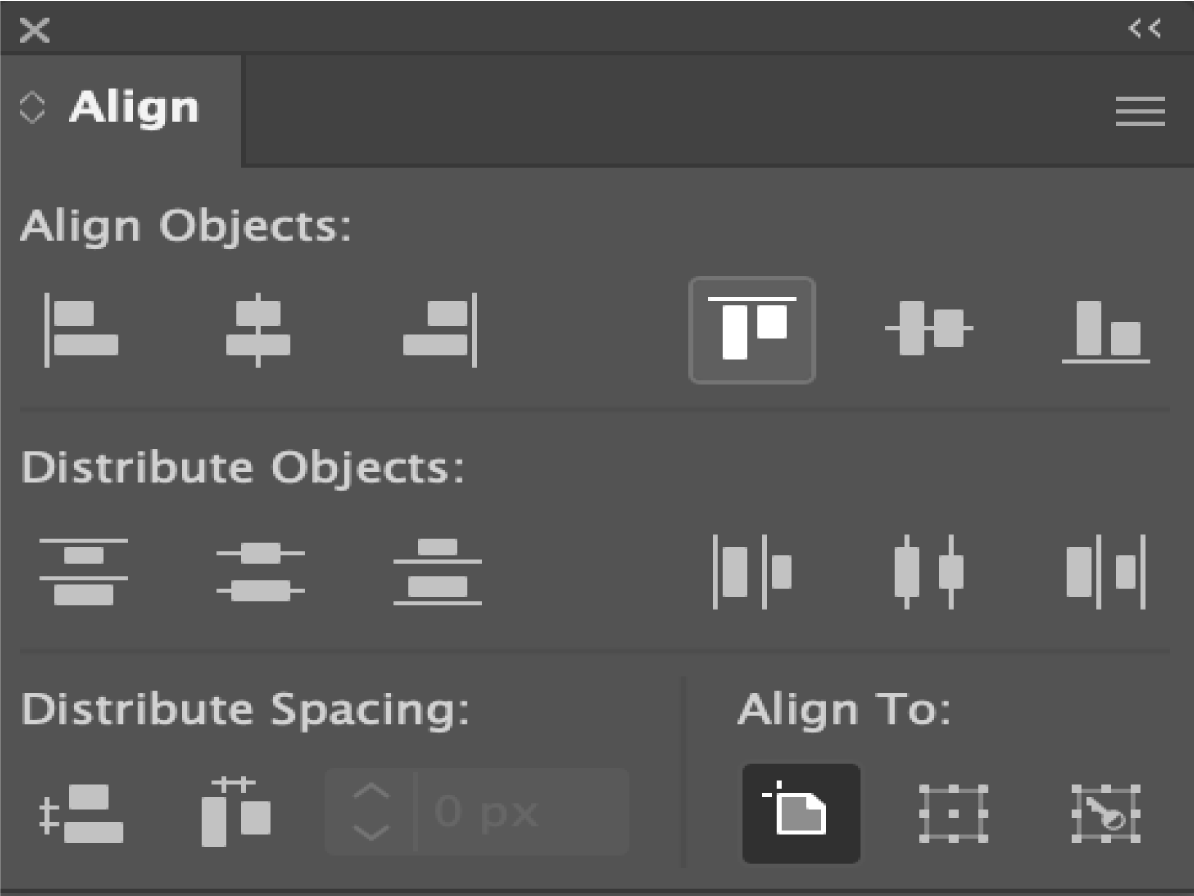

Rajztáblák igazítása és elosztása

rearrange-all-artboards
Igazítás panel

Kövesse az alábbi lépéseket a rajztáblák a kiválasztott tengely mentén történő igazításához és elosztásához:

  1. Kattintson a Rajztábla eszközre , vagy nyomja meg a Shift + O billentyűkombinációt.

  2. Jelölje ki az igazítani vagy elosztani kívánt egy vagy több rajztáblát.

  3. Az Igazítás panel megnyitásához válassza az Ablak > Igazítás műveletet.

  4. Az Igazítás panelen válassza ki a rajztáblák igazítására vonatkozó lehetőségek valamelyikét.

Megjelenítési beállítások a Rajztábla beállításaiban

Azzal már tisztában van, hogy a Rajztábla beállításai párbeszédpanelen hogyan állítható be a rajztábla előre beállított értéke, mérete, pozíciója, tájolása és neve. A rajztábla beállításain belül módosíthatja a rajztábla megjelenítését és általános beállításait is.

Kövesse az alábbi lépéseket a rajztábla megjelenítési beállításainak módosításához:

  1. Kattintson a Rajztábla eszközre és kattintson duplán a rajztáblára.

  2. A Rajztábla beállításai párbeszédpanelen jelölje be vagy törölje a jelölőnégyzet jelölését a rajztáblára vonatkozó Megjelenítési beállítások módosításához.

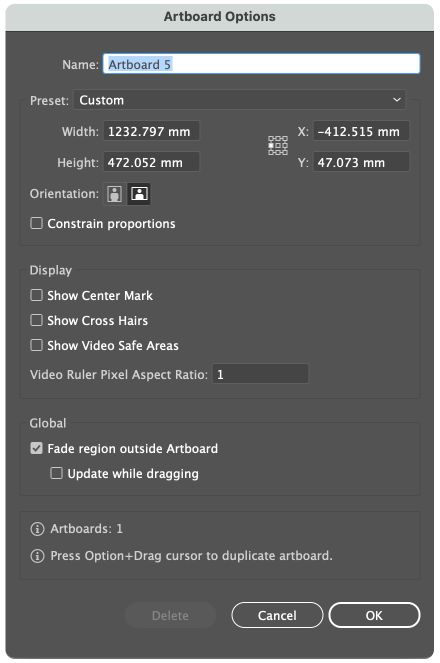

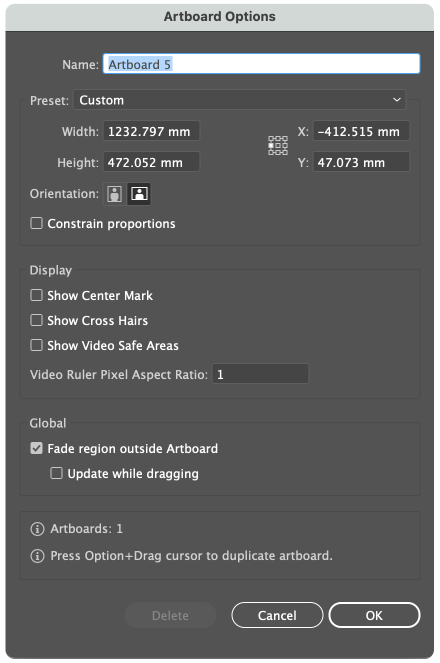

Rajztábla beállításai párbeszédpanel
Rajztábla beállításai párbeszédpanel

Opció

Leírás

Középjel megjelenítése

Az objektumok elhelyezésének elősegítése érdekében megjelenít egy pontot a rajztábla közepén.

Szálkereszt megjelenítése

A rajztábla oldalairól induló vonalakat jelenít meg, amelyek a középpontban metszik egymást.

A videóra biztosan rákerülő tartomány megjelenítése

Segédvonalakat jelenít meg a videóban található látható terület azonosításához.

A videovonalzóknál használt képpontméretarányt határozza meg.

Árnyékolt terület a rajztáblán kívül

A rajztáblán kívüli területet sötétebb színnel jeleníti meg, ha a Rajztábla eszköz aktív.

Frissítés húzás közben

Világosabbá teszi a rajztáblán belüli húzási területet, miközben a rajztáblát áthúzza a méretének növelése vagy az átmozgatása érdekében.

Videomegjelenítési beállítások

Az Illustrator által biztosított legtöbb rajztáblakészlet négyzetes pixeleket tartalmaz, vagyis a videovonalzó Pixelméretaránya (VPAR) 1,0. Ha 1,0 értéktől eltérő VPAR-t ad meg (nem négyzetes pixel) a Rajztáblák beállításai párbeszédpanelen, a videovonalzók automatikusan hozzáigazítják a pixeleket.

A videvonalzók, középvonal, fonalkeresztek, és a videó biztonságos területei tulajdonságok segítenek a videók készítésében.

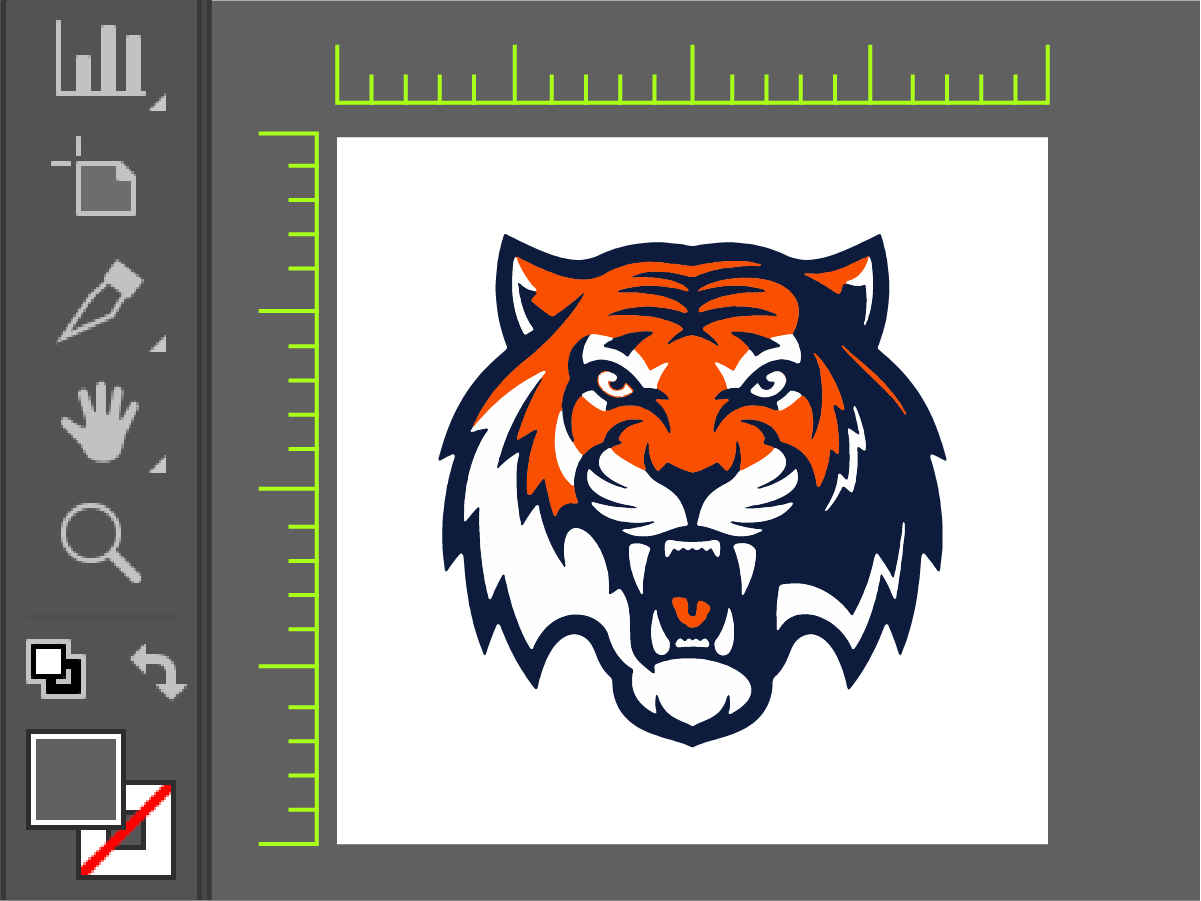

A videovonalzók rajztáblán való megtekintéséhez tegye a következőket:

  1. Kattintson a rajztáblára, bármilyen eszköz használatával.

  2. Válassza ki a Nézet > Vonalzók megjelenítése > Videovonalzók megjelenítése parancsot.

    A vonalzókon lévő számok a rajztábla pixelben mért méretét jelzik.

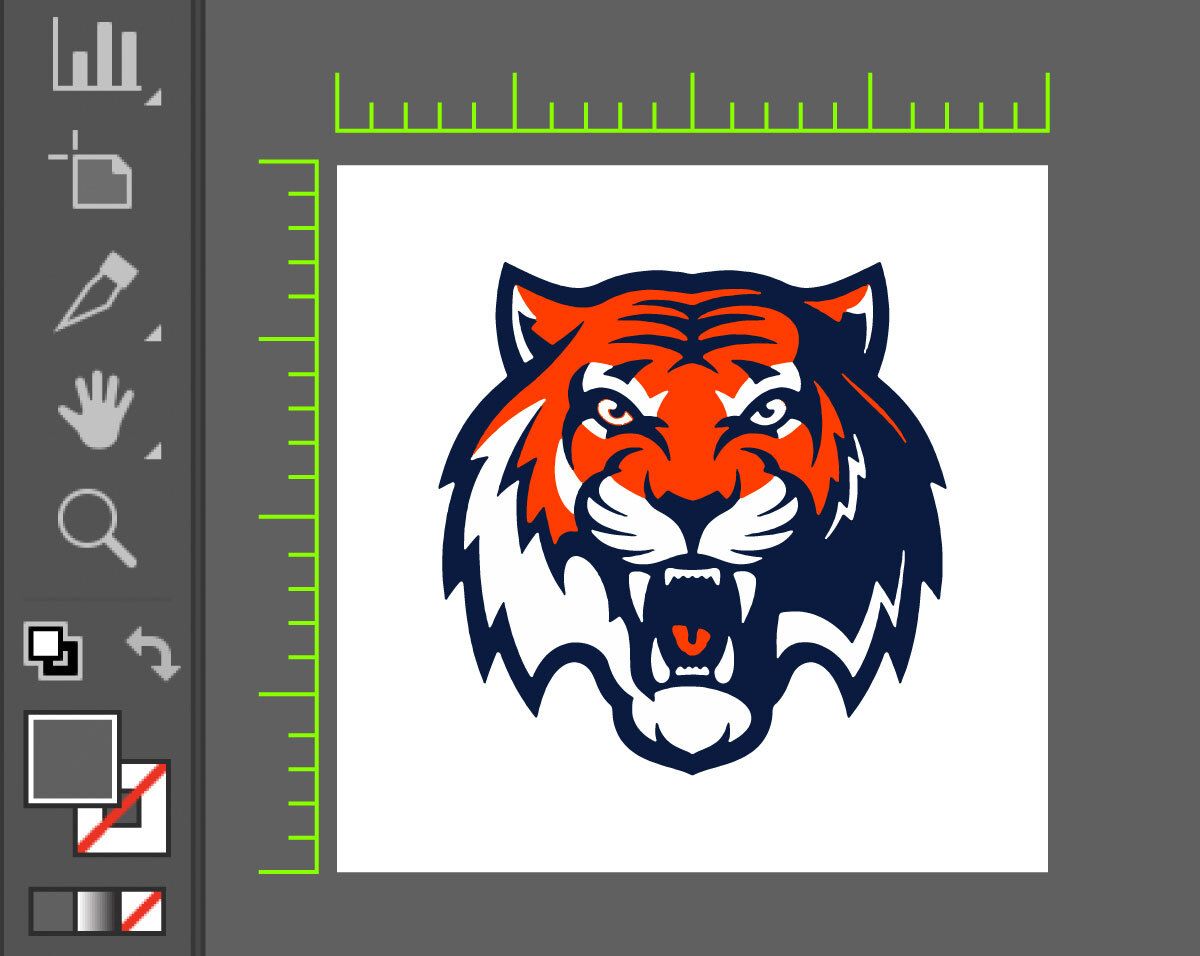

Rajztábla videovonalzókkal
Rajztábla videovonalzókkal

Rajztábla nézet beállítása

Ha több rajztáblával dolgozik, aktiválhatja azt a rajztáblát, ahol létre szeretné hozni a grafikát. Elrejtheti a rajztábla határait, és a rajztáblát a vászonra illesztheti, hogy pontosan dolgozhasson a grafikán. A grafika nyomtatása előtt ellenőrizheti a rajztábla nyomtatható és nem nyomtatható területeit is.

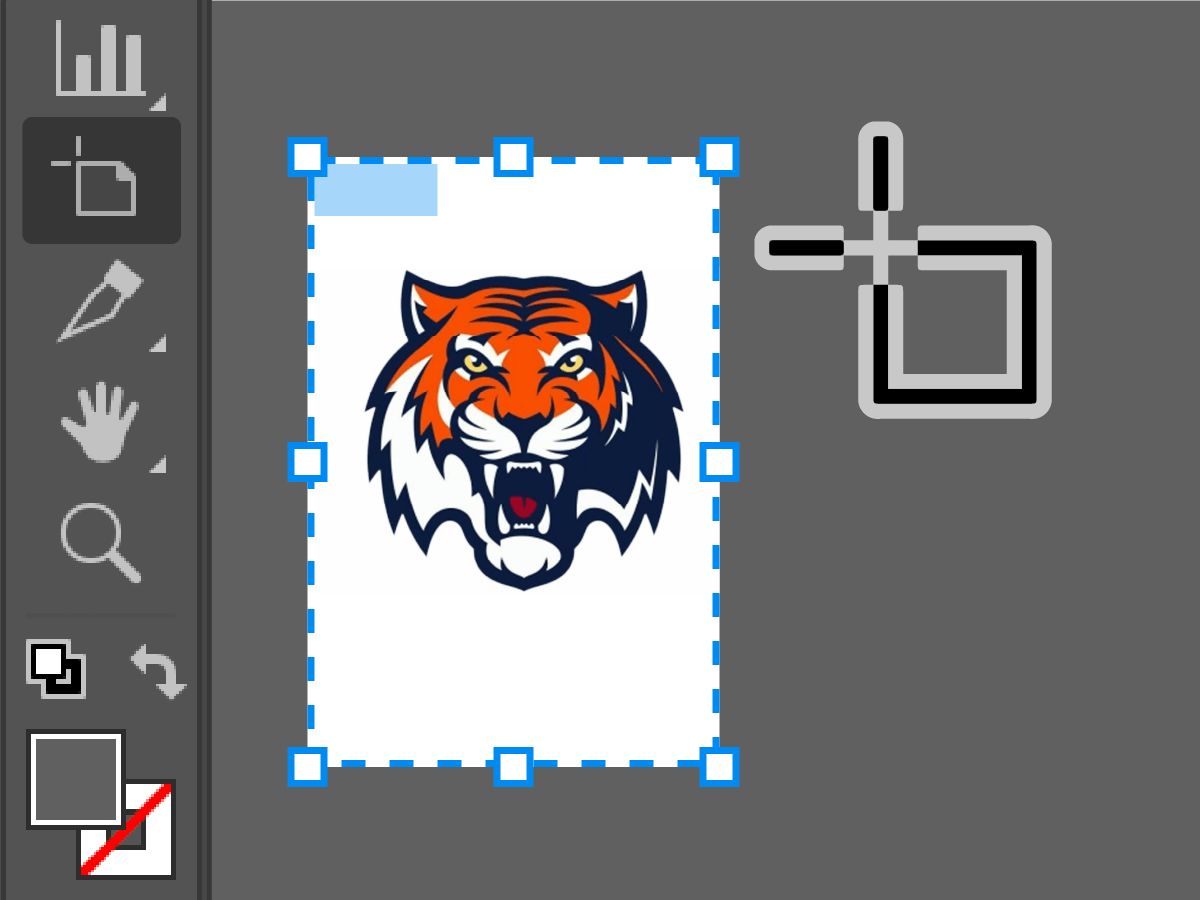

Rajztábla aktiválása bármilyen eszköz használatával

Rajztáblák kiválasztása

  • A rajztábla aktiválásához kattintson egy rajztáblára az eszközpanel valamely eszközével.

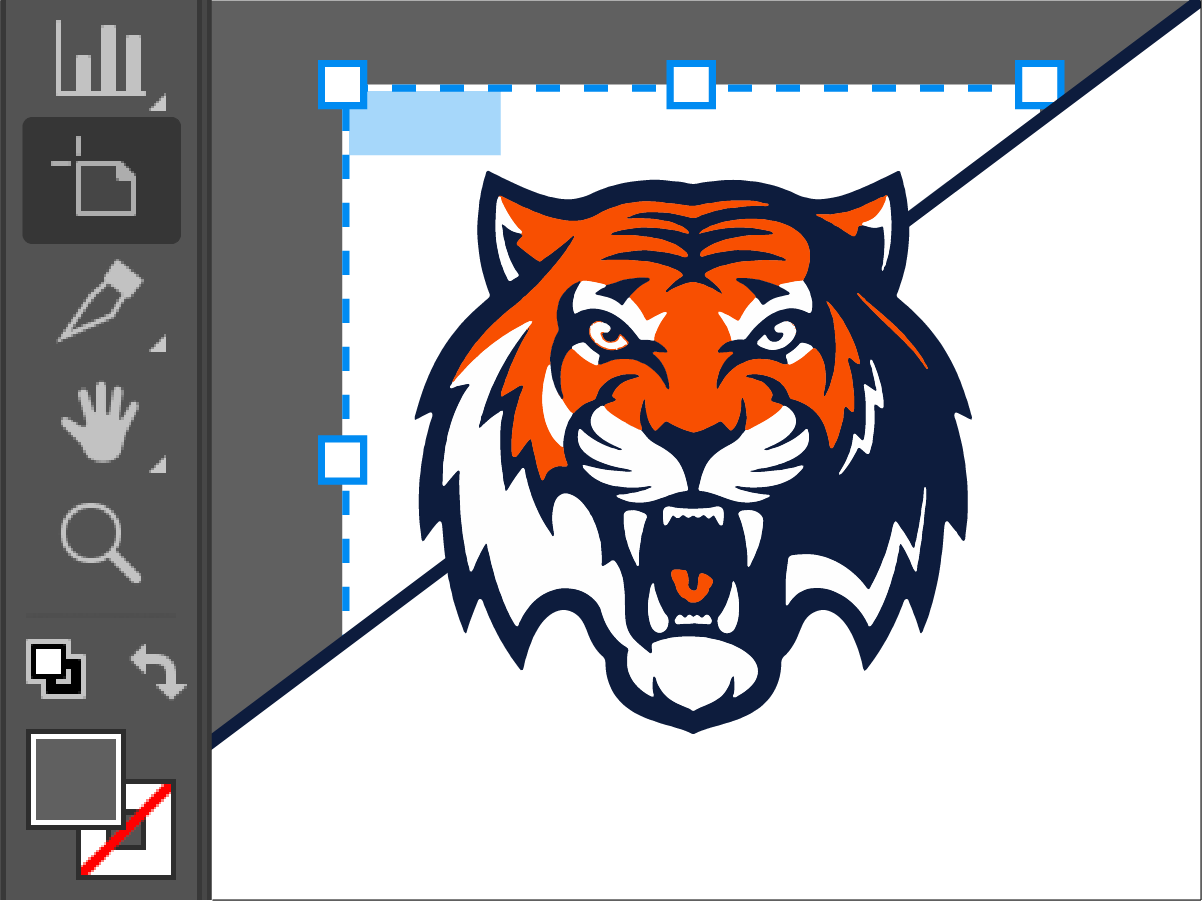

A rajztábla határainak elrejtése

Rajztáblák megkettőzése

  • Válassza ki a Nézet > Rajztáblák elrejtése elemet.

Rajztábla nagyítása és illesztése

Rajztáblák kiválasztása
Rajztáblák nagyítása

Egy rajztábla vászonra való illesztéséhez és középre állításához tegye a következőket:

  1. Kattintson a legördülő listára az alkalmazásablak alján található állapotsorban.
  2. Válassza ki a rajztábla számát.

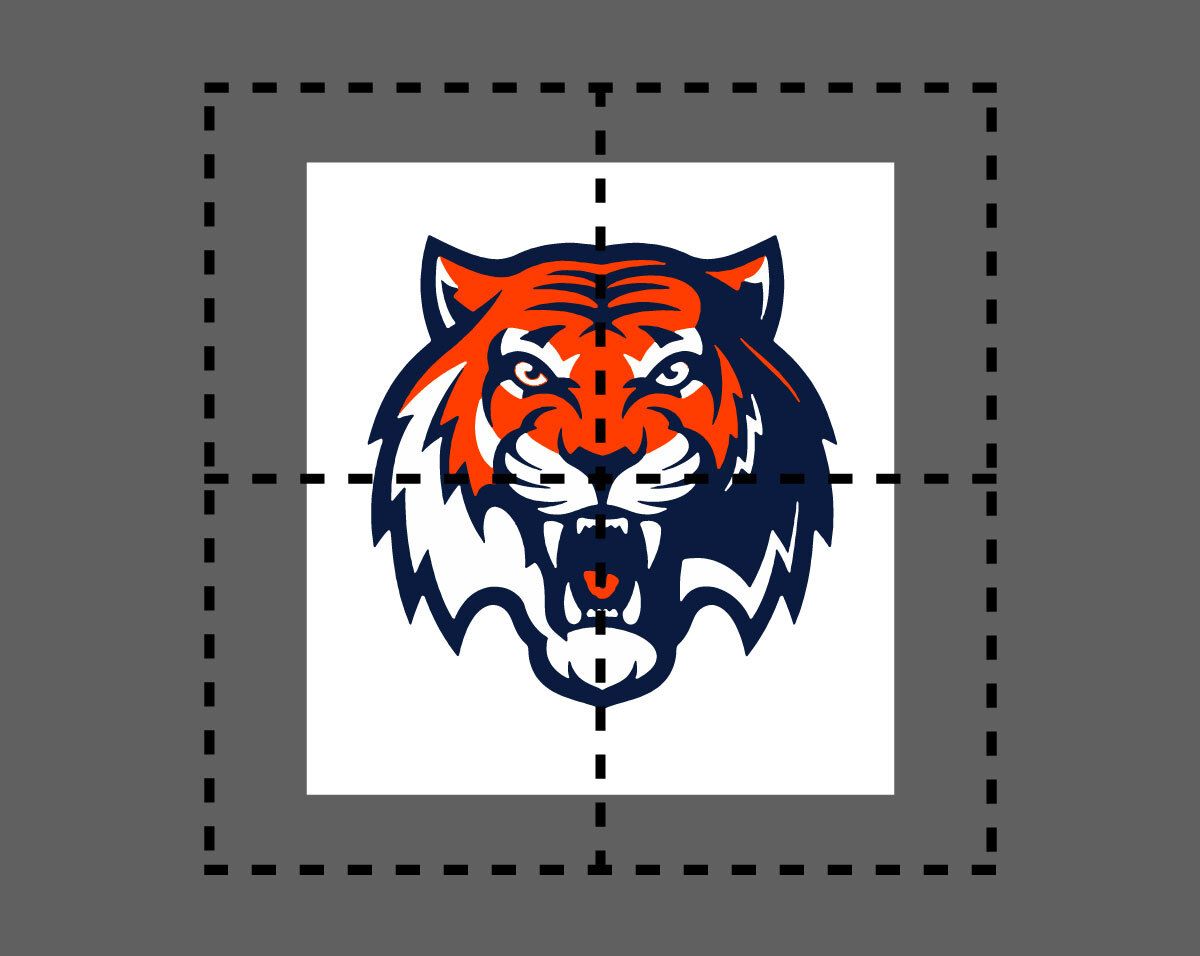

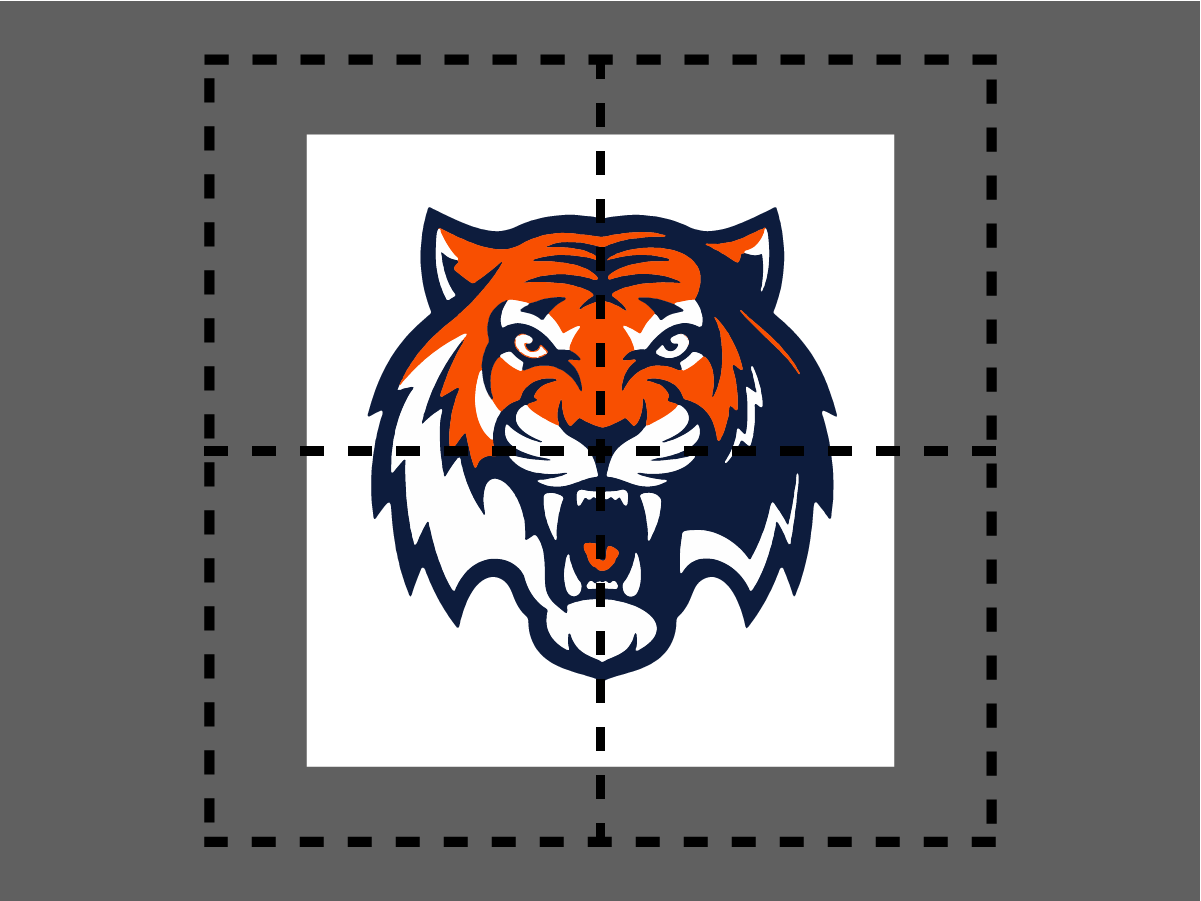

Nyomtatási oldal határának megtekintése

Nyomtatásmozaik
Nyomtatásmozaik

A kiválasztott rajztábla nyomtatható és nem nyomtatható területeinek megtekintéséhez tegye a következőket:

  1. Válassza ki a rajztáblát, majd válassza a Nézet > Nyomtatásmozaik megjelenítése elemet.

Tippek és trükkök

  • Ha újra szeretné használni ugyanazt a rajztáblaréteg-elrendezést a rajztáblák másolása esetén, kattintson a További beállítások gombra a Rétegek panelen, és válassza ki a Beillesztésnél a rétegek megjegyzése lehetőséget.
  • Ha a zárolt vagy rejtett objektumokat a rajztáblával együtt szeretné mozgatni, válassza a Szerkesztés > Beállítások > Kijelölés és szerkesztőpontok megjelenítése lehetőséget, majd válassza ki a Zárolt és rejtett grafika áthelyezése a rajztáblával együtt elemet.
  • Rajztáblák másolása esetén a rajztábla neve változatlan marad a másolt változatnál is. A rajztáblákat a sorrendre vonatkozó azonosítójuk alapján különböztetheti meg.
  • A rajztáblán belüli rajztábla a vágási területhez hasonlóan átrendezéskor mindig kizárólag a hordozó rajztáblával együtt mozdul el.
  • A nagyítás, kivágás, másolás és beillesztés billentyűparancsainak megtekintéséhez lásd: billentyűparancsok az Illustrator asztali számítógéphez kifejlesztett verziójában.

Újdonságok

Bemutattuk a rajztáblákat átmásolásának, áthelyezésének, átrendezésének és elrendezésének módját, illetve hogy hogyan állítható be a rajztábla nézet az Illustratorban.
Tekintsen előre, és ismerje meg, hogyan mentheti a grafikákatexportálhatja a grafikákat és állíthatja be nyomtatáshoz a dokumentumokat.
