Dimenziók mérése és ábrázolása

Könnyedén megmérheti és ábrázolhatja a lineáris, anguláris és radiális dimenziókat a grafikában.

Méretezés eszközzel könnyedén megmérhet és ábrázolhat méreteket, például távolságot, szöget és sugarat a grafikában. Ezenkívül rugalmasan testre szabhatja a dimenziók megjelenését, mértékegységét, méretezését stb.

Adobe Illustrator deeplink

Próbálja ki az alkalmazásban
Néhány egyszerű lépéssel megmérheti és megtervezheti a méreteket.

Ismerkedjen meg a Méretezés eszközzel, a dimenzióobjektummal és az eszközbeállításokkal

Méretezés eszköz

Könnyen megnyithatja a Méretezés   eszközt az eszköztárból. Ha nem találja, válassza az Eszköztár szerkesztése   lehetőséget az eszköztár alján, majd húzza az eszközt Módosítás részről az eszköztárra. A Méretezés eszköz megnyitásakor egy tálca nyílik meg. A tálcán egyszerűen válthat a különböző eszköztípusok között: Lineáris dimenzió,  Anguláris dimenzió,  és Sugárdimenzió.   Ezekkel az eszköztípusokkal lineáris, szögletes és sugaras dimenziótípusokat ábrázolhat. Egy adott dimenziótípus ábrázolása előtt győződjön meg arról, hogy a megfelelő eszköztípust választotta ki. Az eszközbeállítások a tálcán is megjelennek.

Dimenzióobjektum

Amikor egy dimenziót ábrázol, dimenzióobjektum jön létre. A dimenzióobjektum dimenzióvonalat, bővítővonalat és dimenziószöveget tartalmaz.

A dimenzióobjektum részei
Ismerje meg a dimenzióobjektum részeit, majd módosítsa a beállításokat.

A. Bővítővonal B. Dimenziószöveg eltolása C. Dimenziószöveg D. Dimenzióvonal E. A bővítővonal kibővítése F. A bővítővonal eltolása

Eszközbeállítások

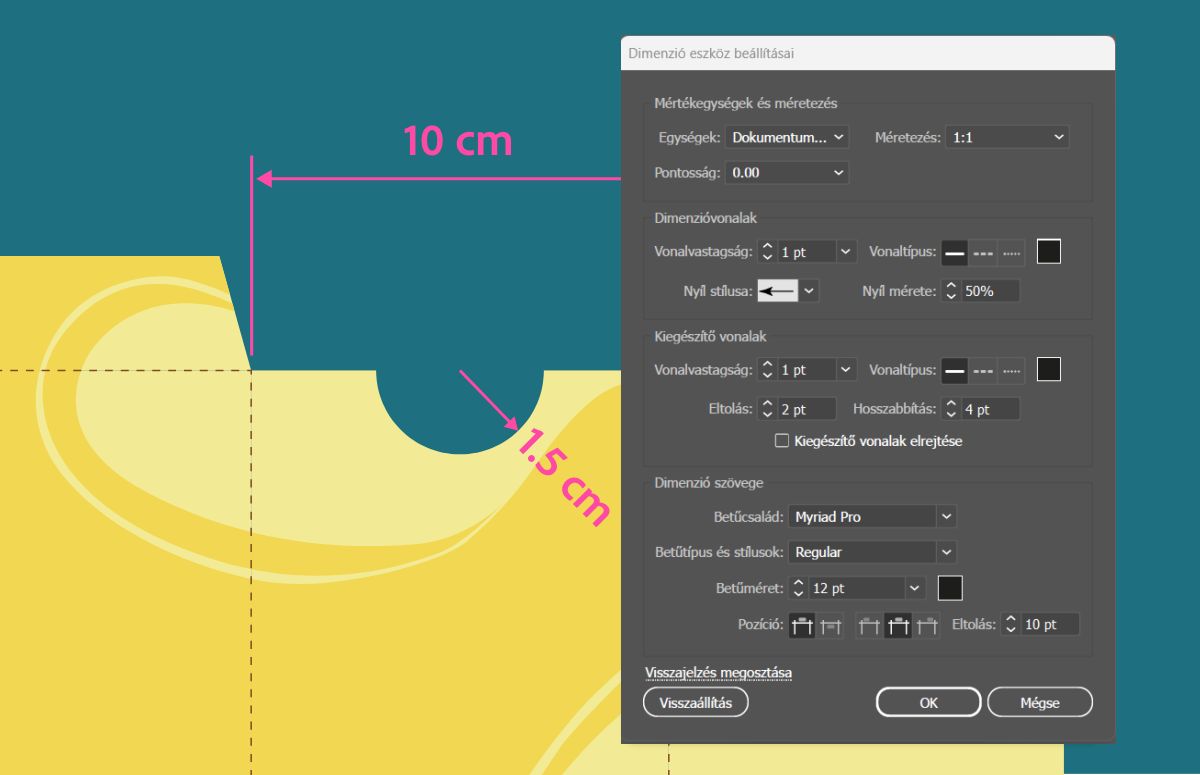

Vásznon ábrázolt dimenziók a Méretezés eszköz beállításai párbeszédpanellel
A Méretezés eszköz beállításai segítségével konfigurálhatja az ábrázolni kívánt dimenzióobjektumok beállításait.

Az eszközbeállítások vagy a Méretezés eszköz beállításai segítségével beállíthatja a dimenzióobjektumok mértékegységét, léptékét, pontosságát és megjelenését. A beállításokat kétféleképpen nyithatja meg: az eszköztáron az eszköz ikonjára kétszer kattintva, vagy a   kiválasztásával a Méretezés eszköztárban.

Az eszközbeállítások módosításakor a program a jövőben ábrázolni kívánt összes dimenzióobjektumra alkalmazza a beállításokat, a már ábrázoltakra azonban nem. A következőket adhatja meg, mielőtt elkezdené ábrázolni a dimenziót:

  • Mértékegységek és méretezés: Különböző mértékegységek közül választhat, három tizedespontig növelheti a pontosságot. Választhat a meglévő méretezések közül, vagy létrehozhat egyéni méretezést az arány megadásával. Legfeljebb 10 egyéni méretezést hozhat létre. Ha nem szeretné, hogy a méretezőszöveg egységeket tartalmazzon, elrejtheti.
  • Méretvonalak: Megadhatja a vonalvastagságot és a vonaltípust, a nyíl stílusát, a méretezést és a színt.
  • Bővítővonalak: Megadhatja a vonalvastagságot, a típust, az eltolást, a bővítést és a színt.
  • Dimenziószöveg: Meghatározhatja a betűtípuscsaládot, a stílust, a méretet, az eltolást, a pozíciót és a színt.

Az eredeti beállítások visszaállításához válassza a Visszaállítás lehetőséget.

Lineáris dimenziók ábrázolása

A Lineáris dimenzió   eszköztípussal ábrázolhatja egy vonal hosszát, illetve bármely két pont távolságát.

Az ábrázolt lineáris dimenziók lehetnek igazított, függőleges vagy vízszintes dimenziók.

Igazított dimenzió

A közvetlen távolság két pont között.

Függőleges dimenzió

A függőleges távolság két pont között.

Vízszintes dimenzió

A vízszintes távolság két pont között.

Alapvető alakzatok lineáris dimenziójának ábrázolása

Könnyedén felrajzolhatja az alapvető formák, például téglalapok, sokszögek, vonalszegmensek és csillagok lineáris dimenzióit. Vegyünk egy hatszöget példaként:

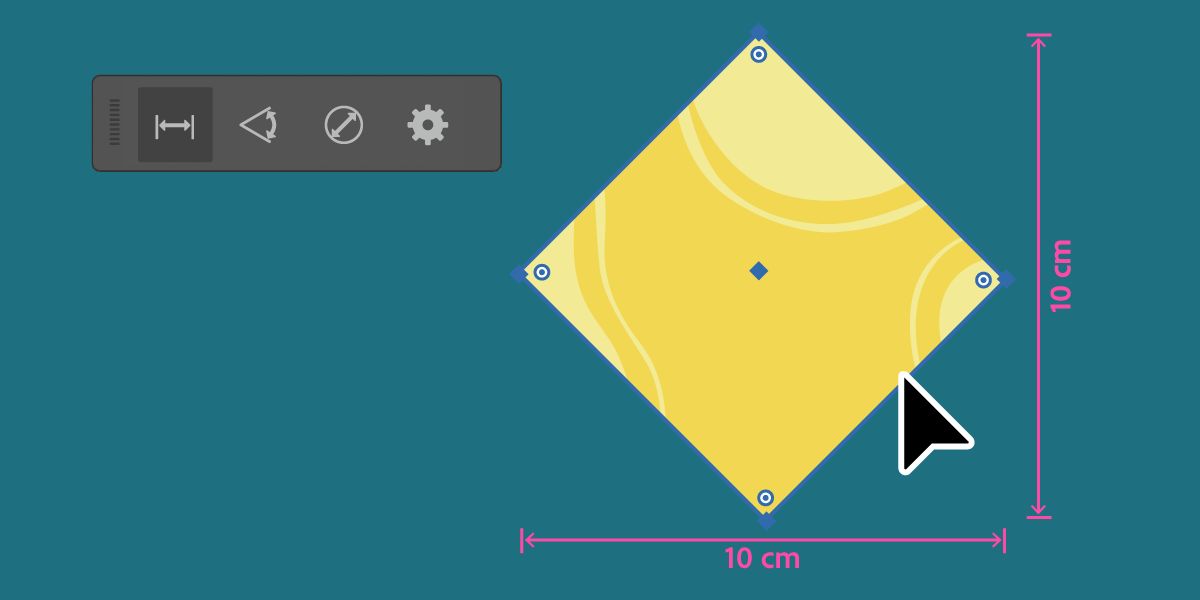

Ábrázolja az alapvető alakzatok, például a hatszögek igazított, függőleges vagy vízszintes dimenzióit.

  1. Válassza a Méretező eszközt az eszköztáron.

  2. Válassza ki a Lineáris dimenzió   lehetőséget a megjelenő tálcán.

  3. Vigye az egérmutatót a hatszög egyik oldala fölé, amíg meg nem jelenik egy rózsaszín segédvonal, majd ábrázolja a dimenziókat:

    • Igazított dimenzió: Húzza meg a segédvonalat az oldallal párhuzamosan, majd engedje el.
    • Függőleges dimenzió: Húzza meg a segédvonalat az oldallal párhuzamosan, változtassa meg az irányt úgy, hogy a segédvonal függőlegesen álljon, majd engedje el.
    • Függőleges dimenzió: Húzza meg a segédvonalat az oldallal párhuzamosan, változtassa meg az irányt úgy, hogy a segédvonal vízszintesen álljon, majd engedje el.
Megjegyzés:

Ha egy már ábrázolt dimenzióobjektum beállításait kívánja módosítani, jelölje ki azt, és végezze el a szükséges módosításokat a Tulajdonságok panelen.

Lineáris dimenziók ábrázolása két pont között

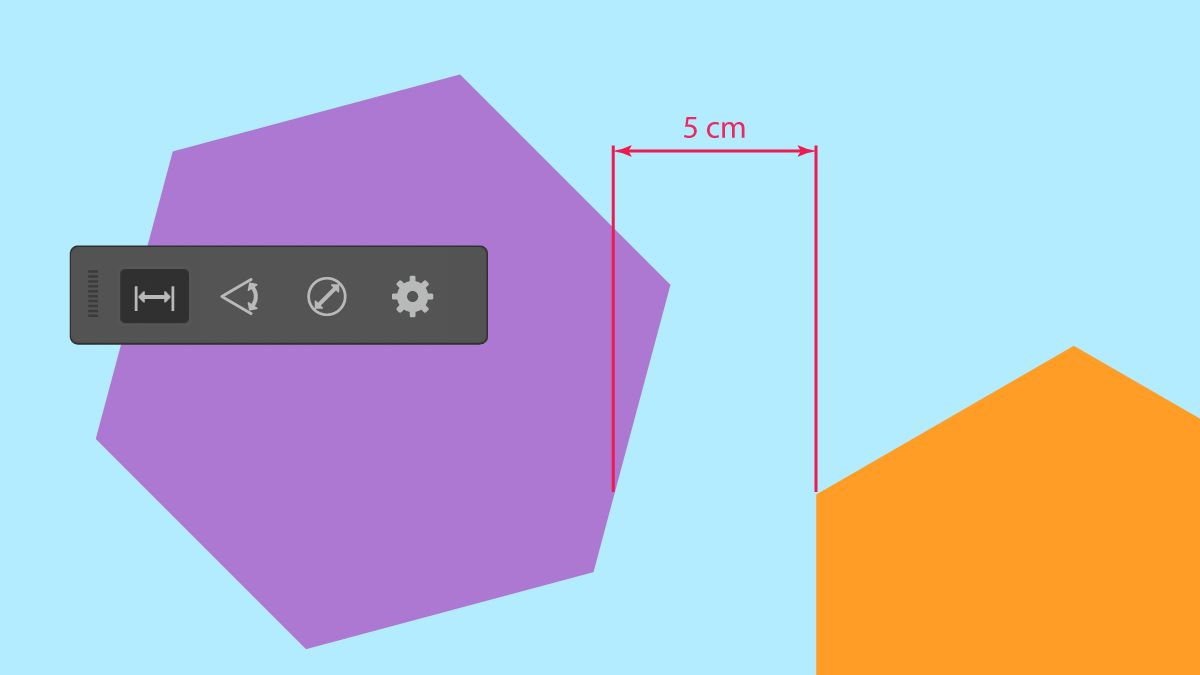

Két hatszög pontjai között ábrázolt vízszintes dimenzió.
Két pont közötti igazított, függőleges és vízszintes dimenziók ábrázolása.

  1. Válassza ki a Méretező eszközt az eszköztáron.

  2. Válassza ki a Lineáris dimenzió   lehetőséget a megjelenő tálcán.

  3. Kattintson az első pontra, majd kattintson a második pontra. Ezután a következő dimenziókat ábrázolhatja:

    • Igazított dimenzió: kattintson újra.
    • Függőleges dimenzió: mozgassa az egeret vízszintesen, majd kattintson.
    • Vízszintes dimenzió:: mozgassa az egeret függőlegesen, majd kattintson.

Objektum lineáris dimenzióinak ábrázolása ecsetvonással

Ha egy görbeszegmensre ecsetvonást alkalmazott, lineáris dimenzióját pontosan megmérheti, ha az előnézet határaihoz igazítja. Az előnézeti határok engedélyezéséhez lépjen az IllustratorBeállítások > Általános > Előnézeti határok használata (macOS) vagy SzerkesztésBeállítások > Általános > Előnézeti határok használata (Windows) menüpontra.

Anguláris dimenziók ábrázolása

Az Anguláris dimenzió   eszköztípus segítségével könnyen megrajzolhatja az alakzatok szögeit vagy két, egymást metsző vonal szögeit.

Alapvető alakzatok szögeinek ábrázolása

Alapvető alakzatok, például háromszögek belső és külső szögeinek ábrázolása.

  1. Válassza ki a Méretezés eszközt az eszköztáron.

  2. Válassza ki az Anguláris dimenzió   lehetőséget a megjelenő tálcán.

  3. Vigye a kurzort az ábrázolni kívánt szög csúcspontja fölé, amíg meg nem jelenik egy rózsaszín szögsegédvonal. Ezután ábrázolja a belső és külső szögeket:

    • Belső szög: húzza az egérmutatót a csúcsponttól befelé, majd engedje el.
    • Külső szög: húzza az egérmutatót a csúcsponttól kifelé, majd engedje el.

Egymást metsző vonalak szögeinek ábrázolása

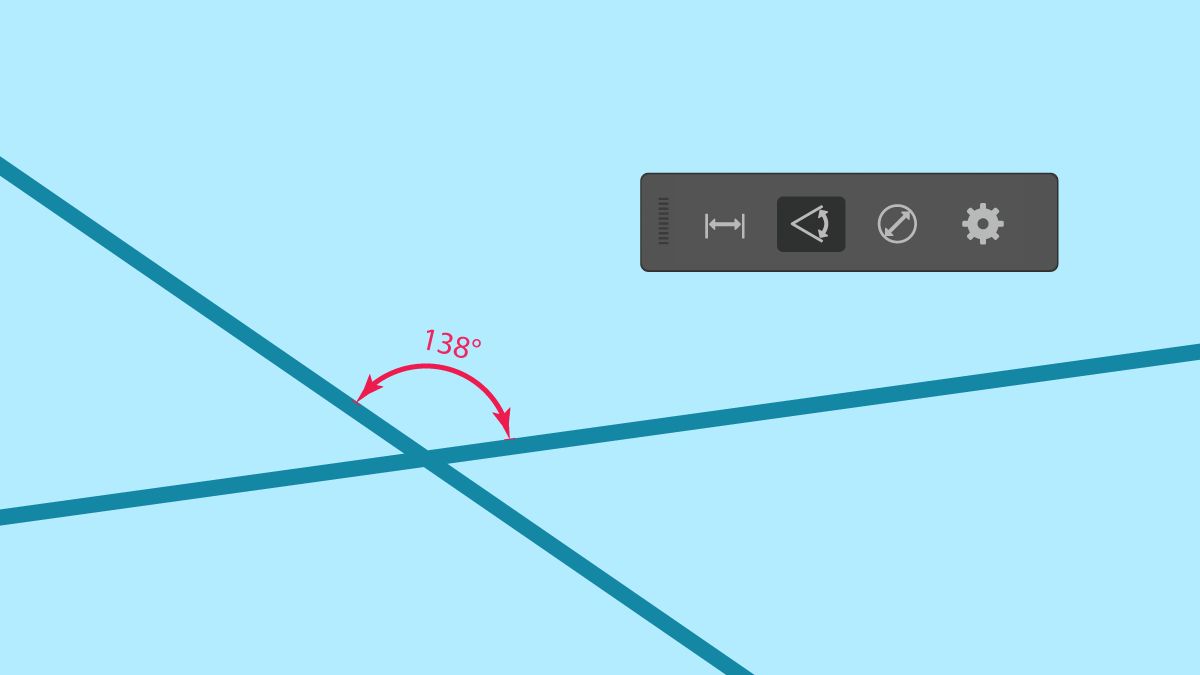

Két metszésvonal egy ábrázolt szöggel közöttük.
Ábrázolja bármely két, egymást metsző vonal belső és külső szögeit.

  1. Válassza ki a Méretezés eszközt   az eszköztáron.

  2. Válassza ki az Anguláris dimenzió   lehetőséget a megjelenő tálcán.

  3. Kattintson egy pontra az első vonalon, majd kattintson egy pontra a második vonalon.

  4. Mozgassa az egeret bármelyik irányba, majd kattintson a vászonra a belső vagy külső szögek ábrázolásához.

Radiális dimenziók ábrázolása

A Radiális dimenzió eszköztípus segítségével egyszerűen megrajzolhatja a körök sugarát és átmérőjét, valamint a tökéletes íveket (amelyek egy kör részei).

Sugarak és átmérők ábrázolása körökben és tökéletes ívekben.

  1. Válassza ki a Méretezés eszközt az eszköztáron.

  2. Válassza ki a Radiális dimenzió   lehetőséget a megjelenő tálcán.

  3. Vigye a kurzort a kör vagy ív kerülete fölé, amíg meg nem jelenik egy rózsaszín körkörös segédvonal. Ezután ábrázolja a radiális dimenziókat:

    • Sugár: húzza kifelé az egérgombot, majd engedje el.
    • Átmérő: húzza befelé az egérgombot, majd engedje el.

Meglévő dimenziók tulajdonságainak módosítása

Bár az eszközbeállításokkal megadhatja a jövőben felrajzolni kívánt dimenziók tulajdonságait, a meglévő dimenziók tulajdonságait csak a Tulajdonságok panelen módosíthatja. Ehhez csak ki kell választania a dimenzióobjektumokat, és a Tulajdonságok panelre kell lépnie. Ezután alkalmazhatja ezeket az új tulajdonságokat a kijelölt dimenzióobjektumokra, vagy alkalmazhatja őket az összes meglévő dimenzióobjektumra is az Alkalmazás az összesre lehetőség kiválasztásával. Emellett a Beállítás alapértelmezettként lehetőséggel megváltoztathatja az összes meglévő és jövőbeli dimenzió beállításait.

Továbbá, ha átalakítja az objektumokat, a hozzájuk tartozó dimenziók is automatikusan frissülnek. Ha például növeli egy téglalap szélességét, a szélességet mérő dimenzióobjektum automatikusan frissülni fog, hogy tükrözze az új mértéket.

A dimenzióobjektumok elrejtése

Az összes dimenzióobjektum külön Dimenzió rétegként kerül hozzáadásra a Rétegek panelen. Itt kikapcsolhatja a Dimenziók réteg láthatóságát a dimenzióobjektumok grafikából való elrejtéséhez. Az elemek nem helyezhetők át a Dimenziók rétegről más rétegre vagy fordítva.

Ne feledje

  • Használja a Méretezés eszközt a dimenzióobjektumok áthelyezéséhez. Ha a Kijelölés eszközt választja az áthelyezésükhöz, akkor normál objektumokként bonthatók ki.
  • Amikor torzít egy objektumot, a hozzá kapcsolódó dimenziókat a program nem módosítja automatikusan.
  • Még nincs lehetőség egy ívelt görbe futási hosszának ábrázolására.
