Egy görbe egyszerűsítése

Problémákba ütközik, miközben sok szerkesztőpontot tartalmazó összetett művet szerkeszt? Az Illustrator Görbe egyszerűsítése funkcióval a komplex görbék szerkesztésével kapcsolatos minden problémáját megoldhatja.

Görbe egyszerűsítése

A Görbe egyszerűsítése funkció segít eltávolítani a felesleges szerkesztőpontokat és egyszerűsített optimális görbét generálni komplex grafikájához anélkül, hogy az eredeti görbe alakját jelentősen módosítaná.

A görbe egyszerűsítése a következő előnyöket nyújtja:

  • Könnyű és pontos elérési út szerkesztés
  • Csökkentett fájlméret
  • A fájlok gyorsabb megjelenítése és nyomtatása

Mikor kell egyszerűsítenem egy görbét?

  • A nyomon követett görbe hiányosságainak eltávolítása a Kép követése használatával.
  • A komplex mű csak egy részének szerkesztése éles vagy sima görbék létrehozásához egy kiválasztott grafikai területen.
  • A szerkesztőpontok számának csökkentése az alak kiterjesztésekor a Változó szélesség eszköz segítségével az Illustratorban.
  • A rajzoláshoz, a festéshez vagy a vázlathoz mobilalkalmazásokkal létrehozott, majd az Illustrator fájlba importált grafika szerkesztése.
Sim

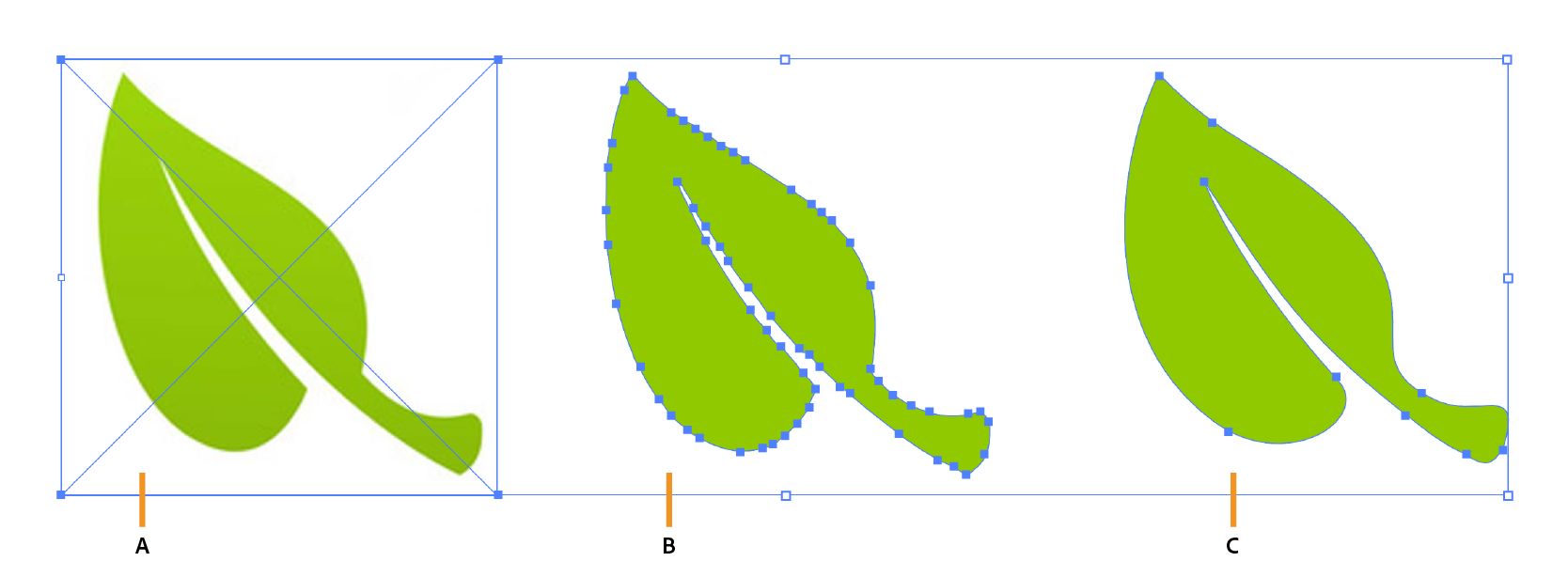

A. Az eredeti kép B. A kép a nyomon követés vagy importálást követően (maximális szerkesztőpontok) C. A kép a görbe egyszerűsítését követően (optimalizált szerkesztőpontok)

A görbe automatikus egyszerűsítése

  1. Válassza ki az objektumot vagy egy adott görberészt.

  2. Válassza az Objektum > Görbe > Leegyszerűsítés lehetőséget.

    A felesleges szerkesztőpontokat automatikusan eltávolítja a rendszer, és létrehoz egy leegyszerűsített útvonalat.

Görbe egyszerűsítése

A. Csúszka a szerkesztőpontok csökkentéséhez B. A szerkesztőpontok automatikus egyszerűsítése C. További beállítások

A görbe manuális egyszerűsítése

A görbe további egyszerűsítéséhez és finomhangolásához használja a Szerkesztőpontok csökkentése csúszkát. Alapértelmezés szerint a csúszka értéke egy automatikusan egyszerűsített érték. A csúszka pozíciója és értéke meghatározza, hogy az egyszerűsített görbe mennyire illeszkedik az eredeti görbéhez.

  • Minimális szerkesztőpontok (): Ha a csúszka értéke megközelíti, vagy eléri a minimális értéket, akkor kevesebb szerkesztőpont lesz, de a módosított görbe íve kisebb eltéréseket fog mutatni az eredeti görbéhez képest.
  • Maximális szerkesztőpontok () Ha a csúszka értéke megközelíti, vagy eléri a maximális értéket, akkor a módosított görbe íve megegyezik az eredeti értékkel, hasonló számú szerkesztőponttal.
Görbe egyszerűsítése

Speciális egyszerűsítési vezérlés

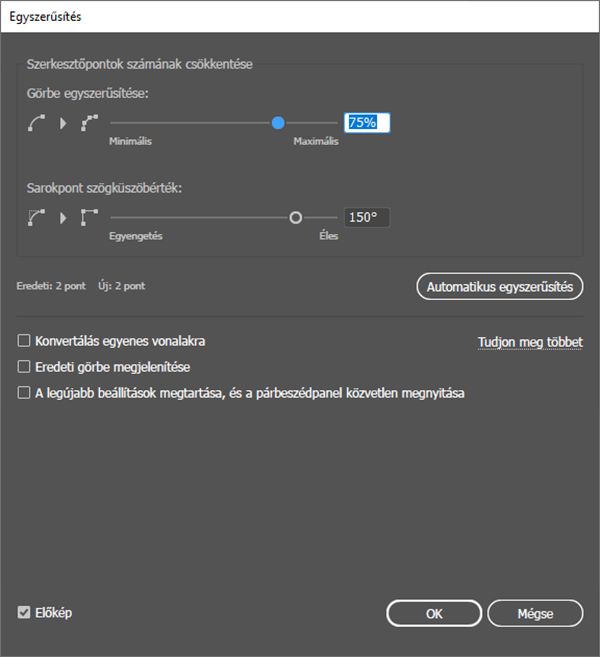

Kattintson a További beállítások () gombra az Egyszerűsítés párbeszédpanel speciális beállításainak megtekintéséhez.

Görbe egyszerűsítése

Példa: A görbe egyszerűsítése és szerkesztése a speciális lehetőségek segítségével

Ebben a példában a következőt próbáljuk elérni a Görbe egyszerűsítése párbeszédpanelen:

  • Csökkentse a kiválasztott régió szerkesztőpontjait.
  • Készítsen éles sarokszögeket a kiválasztott régióban.
  • Konvertálja a görbét egyenes vonallá egy kiválasztott régióban.
speciális vezérlőszervek
Az alkotás, amelyet el akarunk érni (az eredeti görbe vörös vonallal jelölve)

Sarokpontok
Az eredeti alkotás

Így értük el a kívánt alkotást

speciális vezérlőszervek

Sima görbék létrehozása

A görbék simításához használhatja a Simítás eszközt vagy a Simításcsúszkát.

A Simítás eszköz használata

Miután csökkentette a szerkesztőpontok számát, használhatja a Simítás   eszközt a véletlenül ottmaradt pontok eltávolításához és a görbe egyenletessé tételéhez.

Egyenletes görbe létrehozásához kövesse az alábbi lépéseket:

  1. Jelölje ki az objektumot.

  2. Válassza a Simítás   eszközt.

  3. Húzza az eszközt a kisimítani kívánt görbeszegmens teljes hossza mentén.

  4. Folytassa addig a simítást, amíg a körvonal vagy a görbe el nem éri a kívánt simaságot.

A Simítás eszköz használata

A. Eredeti görbevonal B. A Simítás eszköz végighúzása a görbén C. Eredmény

Hozzon létre sima görbéket

Ha úgy szeretne sima görbéket létrehozni, hogy a szemben lévő íveket érintetlenül hagyja, kövesse az alábbi lépéseket:

  1. Válassza ki a Szerkesztőpont   lehetőséget.

  2. Nyomja meg az Option vagy Alt gombot, majd kattintson valamelyik fogópontra a szemben lévő fogópontok párosításához és a pont kisimításához.

Ellenőrizze a simaságot

A simítás mértékének módosításához kattintson duplán a Simítás   eszközre, és állítsa be a következő lehetőségeket:

Hűség

Meghatározza, hogy milyen messzire kell mozgatnia az egérmutatót vagy a tollat, mielőtt az Illustrator új szerkesztőpontot helyez el a görbén. Ha a Hűség beállítás értéke például 2,5, az azt jelenti, hogy a 2,5 képpontnál kisebb eszközmozgásokat a program nem veszi figyelembe. A Hűség értéke 0,5 és 20 képpont közé eshet; minél magasabb ez az érték, a görbe annál simább és annál egyszerűbb lesz.

Simaság

Meghatározza az Illustrator által az eszköz használatakor alkalmazott simaságot. A Simaság értéke 0% és 100% közé eshet. Minél magasabb ez az érték, a görbe annál simább lesz.

Görbe simítása

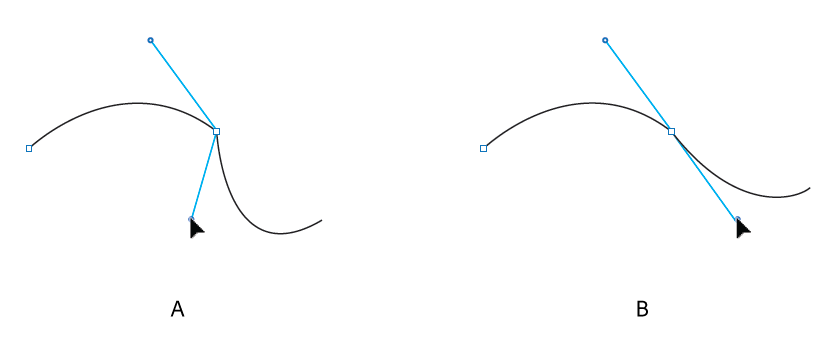

A szemben lévő fogantyúk párosítása a Szerkesztőpont eszköz használatával

A. Sarokpontok pár nélküli fogantyúval B. Az egymással szemben lévő fogantyúk párosítása sima ívet eredményez

A Simítás csúszka használata

A simítás pontosabb szabályozásához használja a Simítás csúszkát. Válassza ki a görbét, navigáljon az Objektum > Görbe > Simítás lehetőségre, majd a csúszka mozgatásával hajtsa végre a kívánt mértékű simítást. Kiválaszthatja az automatikus beállítás   ikont a görbe automatikus kisimításához. A görbe egy szakaszának kisimításához válassza ki a szakasz szerkesztőpontjait a Közvetlen kijelölési   eszköz segítségével, majd mozgassa a csúszkát.

Az összetett görbéket simíthatja a Simítás csúszkával.
