Adobe XD의 드로잉 및 텍스트 툴을 사용하여 그래픽 및 텍스트 오브젝트를 제작하는 방법에 대해 학습합니다.

드로잉 툴

Adobe XD에서 왼쪽 툴바에 있는 사각형, 타원, 선 및 펜 도구를 사용하여 간단한 아이콘과 그래픽을 빠르게 제작할 수 있습니다. 선택 도구는 편집할 특정 선, 모양 또는 오브젝트를 선택하는 데 유용합니다.

그런 다음 이들 모양을 다양한 방식으로 결합하여 복잡한 모양과 오브젝트 또는 해당 모양의 마스크 부분을 제작할 수 있습니다. 결합 및 마스크 적용 기술에 대한 자세한 내용은 부울 작업 및 마스크 적용 기술을 사용하여 오브젝트 편집을 참조하십시오.

직사각형 및 정사각형 그리기

  1. 사각형 도구 를 선택합니다.

  2. 다음 작업 중 하나를 수행합니다.

    • 직사각형을 그리려면 직사각형이 원하는 크기가 될 때까지 대각선 방향으로 드래그합니다.
    • 정사각형을 그리려면 정사각형이 원하는 크기가 될 때까지 Shift 키를 누른 채 대각선으로 드래그합니다.
  3. 둥근 모퉁이의 직사각형을 그리려면 직사각형을 그린 다음 클릭하여 반경 편집 핸들이 표시되도록 합니다. 핸들을 클릭하고 직사각형의 중심으로 드래그합니다. 속성 관리자를 사용하여 하나 이상의 모퉁이 반경에 대한 특정 값을 입력할 수도 있습니다.

    둥근 모퉁이의 직사각형 및 정사각형 그리기
    둥근 모퉁이의 직사각형 및 정사각형 그리기
  4. 모퉁이 반경을 편집하여 정사각형 또는 직사각형을 보다 세부적으로 맞춤화할 수 있습니다.

    • 단일 모퉁이 반경만 조정하려면 다음 중 하나를 수행하십시오.
      • Option 키(Mac) 또는 Alt 키(Win)를 누른 상태로 모퉁이의 핸들을 클릭하고 마우스를 드래그합니다.
      • 속성 관리자에서 를 선택한 다음 각각의 모퉁이 반경 값을 개별적으로 편집합니다.
    • 모든 모퉁이의 반경을 동시에 조정하려면 다음 중 하나를 수행하십시오.
      • 모퉁이 반경을 클릭하고 마우스를 드래그합니다.
      • 속성 관리자에서 를 선택한 다음 반경 값을 편집합니다.
    네 개의 모퉁이를 모두 동시에 조정
    네 개의 모퉁이를 모두 동시에 조정
    모퉁이를 하나씩 조정
    모퉁이를 하나씩 조정

타원 및 원 그리기

  1. 타원 도구 를 선택합니다.

  2. 다음 작업 중 하나를 수행합니다.

    • 타원이 원하는 크기가 될 때까지 대각선 방향으로 드래그합니다.
    • 원을 만들려면 Shift 키를 누른 상태로 드래그합니다.

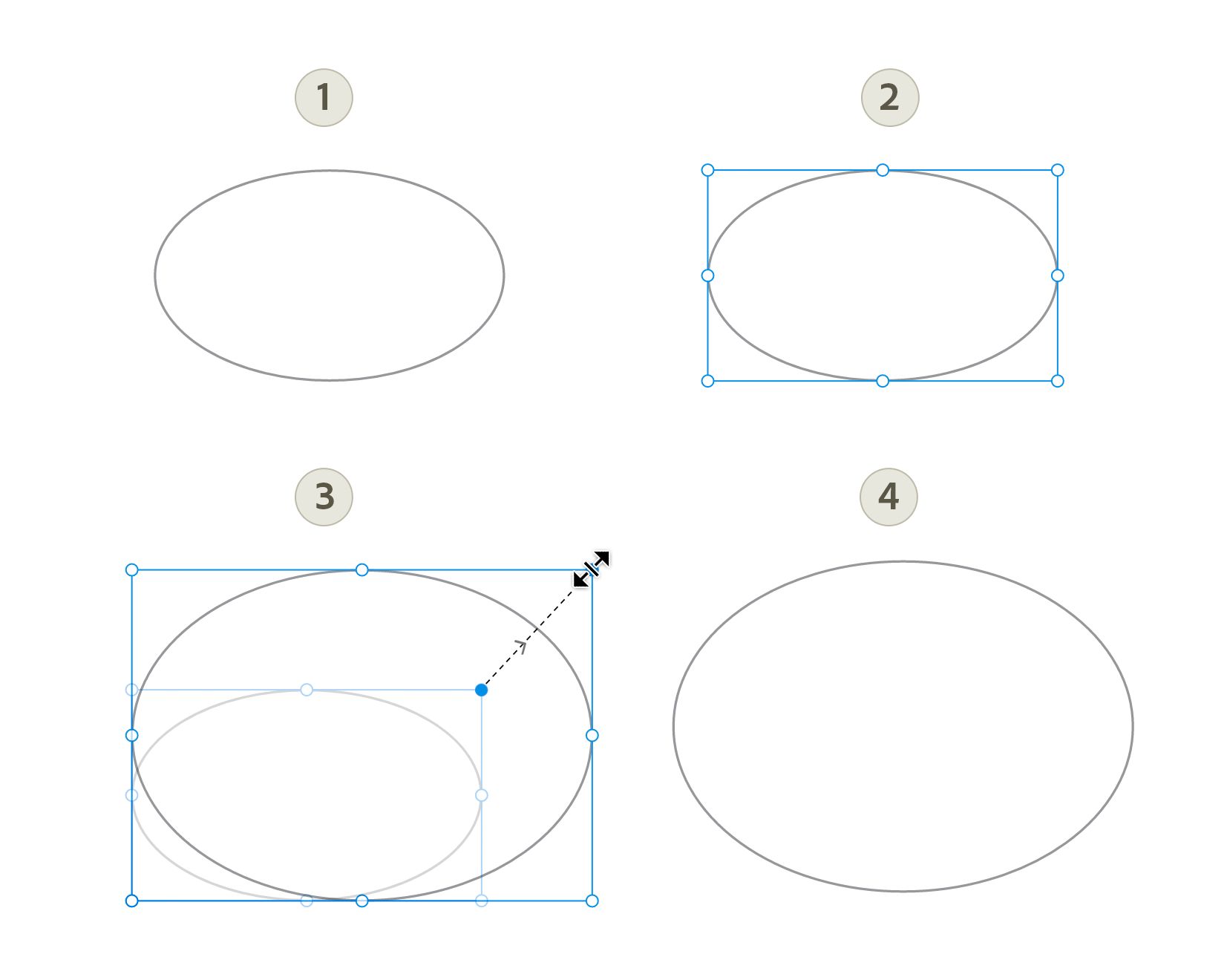

    타원 크기 조정
    타원을 드래그하여 크기를 조정합니다.
    타원을 드래그하여 크기 조정
    Shift 키를 누른 상태로 드래그하여 원의 크기를 조정합니다.

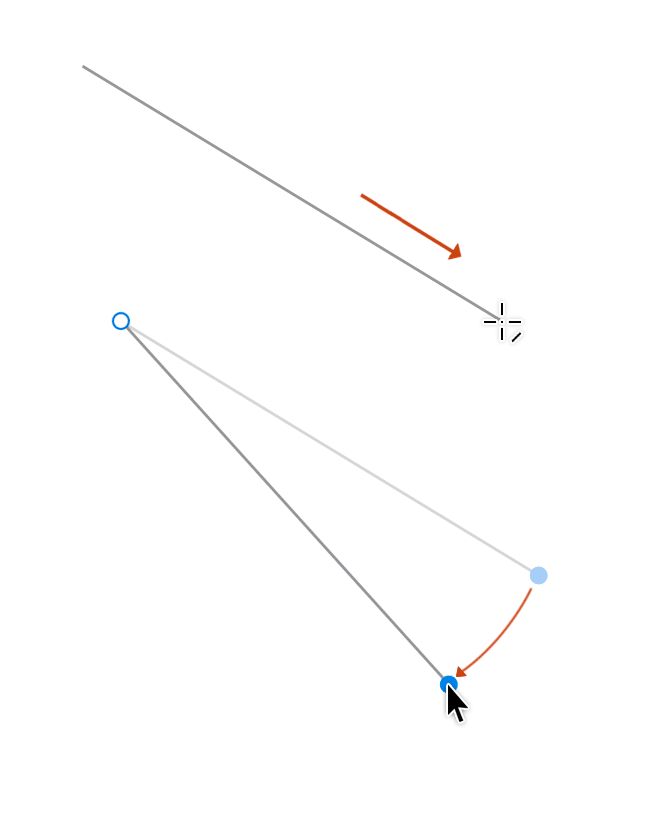

선 그리기

  1. 선 도구 를 선택합니다.

  2. 선을 시작하려는 위치에 포인터를 놓고 선을 끝내려는 위치까지 드래그합니다.

    선 도구를 사용하여 선을 그립니다.
    선 도구를 사용하여 선을 그립니다.

펜 툴을 사용하여 그리기

펜 툴로 그릴 수 있는 가장 단순한 패스는 직선으로, 펜 툴을 클릭하면 두 개의 기준점이 생성됩니다. 이어서 클릭하면 모퉁이 점에 연결되는 직선 선분으로 구성된 패스가 생성됩니다.

  1. 펜 툴 을 선택합니다.

  2. 직선 선분을 시작하려는 위치에 펜 툴을 놓고 클릭하여 첫 번째 기준점을 정의합니다.

  3. 선분을 끝내려는 위치를 다시 클릭합니다.선분의 각도를 45°의 배수로 제한하려면 Shift 키를 누른 상태에서 클릭합니다.

  4. 또 다른 직선의 기준점을 설정하려면 계속 클릭합니다.

    참고:

    직선에서 곡선으로 또는 그 반대로 기준점을 변환하려면 기준점을 더블 클릭합니다.

    마지막으로 추가한 기준점은 선택된 상태임을 나타내기 위해 항상 단색으로 채워진 원으로 표시됩니다. 기준점을 더 추가하면 이전에 정의된 기준점은 비워지고 선택이 취소됩니다.

  5. 다음 중 하나를 수행하여 패스를 완성합니다.

    • 열려 있는 패스에서 빠져나오려면 Esc 키를 누릅니다.
    • 패스를 닫으려면 펜 툴을 첫 번째(빈) 기준점 위로 가져갑니다. 클릭하거나 드래그하여 패스를 닫습니다.
    • 패스를 닫지 않고 시작점을 선택 후 드래그하려면 Cmd/Ctrl 키를 누른 상태를 유지합니다.

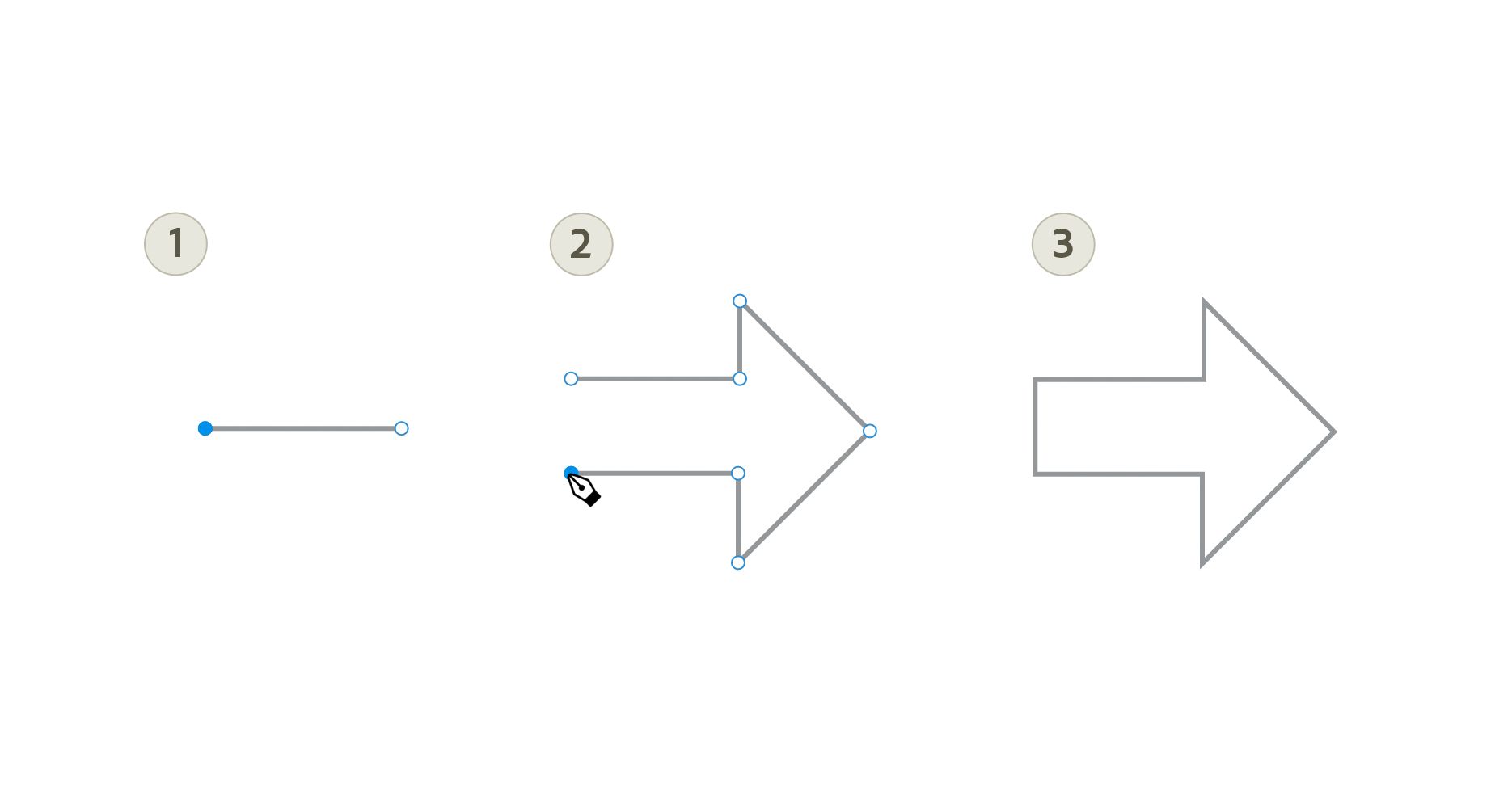

    직선 그리기
    펜 툴을 사용하여 직선을 그립니다.

곡선 그리기

곡선의 방향이 바뀌는 지점에 기준점을 추가하고 곡선의 모양을 만드는 방향선을 드래그하여 곡선을 만들 수 있습니다. 방향선의 길이와 기울기에 따라 곡선의 모양이 정해집니다.

되도록 적은 수의 기준점을 사용하여 곡선을 그리면 보다 쉽게 편집할 수 있으며, 시스템에서 더 빠르게 표시하고 인쇄할 수 있습니다. 너무 많은 점을 사용하면 곡선에서 원하지 않는 충돌이 생길 수 있습니다. 대신 간격을 넓게 하여 기준점을 그리고 방향선의 길이와 각도를 조정하여 곡선의 모양을 만듭니다.

  1. 펜 툴 을 선택합니다.

  2. 곡선을 시작할 위치에 펜 툴을 놓고 마우스 버튼을 누른 상태를 유지합니다.

  3. 곡선 선분을 드래그하여 원하는 곡선의 구배를 설정한 다음 마우스 버튼을 놓습니다.

    참고:

    드래그하는 동안 Shift 키를 누르고 있으면 툴을 15°의 배수로 제어할 수 있습니다.

  4. 곡선 선분을 끝내려는 위치에 펜 툴을 가져간 후 다음 중 하나를 수행합니다.

    • C자 곡선을 만들려면 이전 방향선의 반대 방향으로 드래그합니다. 그런 다음 마우스 버튼을 놓습니다.
    • S자 곡선을 만들려면 이전 방향선과 같은 방향으로 드래그합니다. 그런 다음 마우스 버튼을 놓습니다.
    펜 툴을 사용하여 곡선을 그립니다
    펜 툴을 사용하여 곡선을 그립니다
  5. 이어지는 매끄러운 곡선을 만들려면 다른 위치로부터 펜 툴을 계속 드래그합니다.

    참고:

    방향선을 드래그하여 기준점의 방향선을 끊을 수도 있습니다.

  6. 다음 중 하나를 수행하여 패스를 완성합니다.

    • 패스를 닫으려면 펜 툴을 첫 번째(빈) 기준점 위로 가져갑니다. 클릭하거나 드래그하여 패스를 닫습니다.
    • 열려 있는 패스에서 나오려면 Esc 키를 누릅니다.

직선을 그린 다음 곡선 그리기

  1. 펜 툴()로 두 위치의 모퉁이 점을 클릭하여 직선 선분을 만듭니다.

  2. 선택한 끝점 위로 펜 툴을 가져갑니다. 이후에 만들 곡선 선분의 기울기를 설정하려면 기준점을 클릭한 다음 나타나는 방향선을 드래그합니다.

  3. 다음 기준점 위치에 펜 툴을 놓고 새 기준점을 클릭(필요한 경우 클릭한 다음 드래그)하여 곡선을 완성합니다.

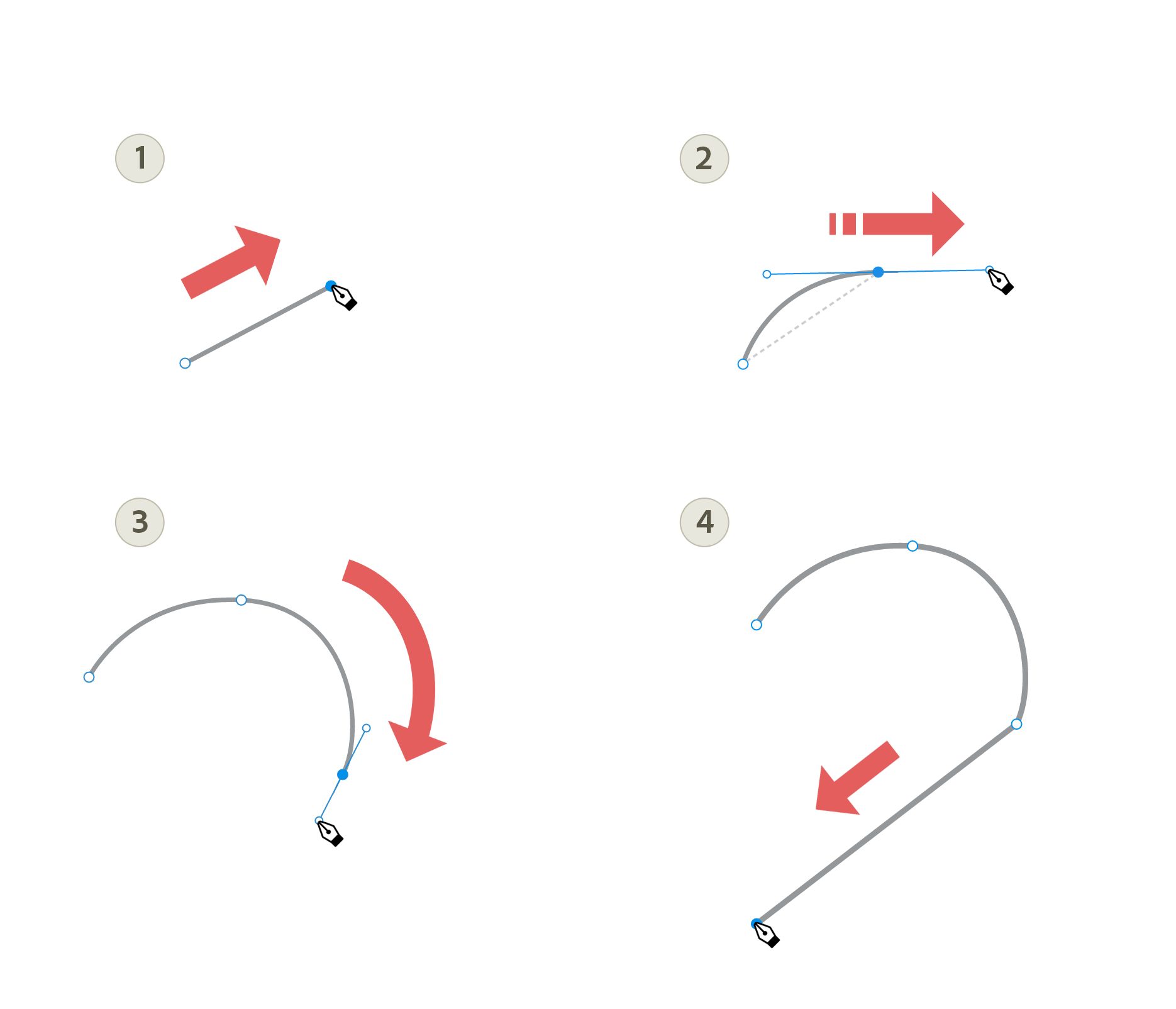

곡선을 그린 다음 직선 그리기

  1. 펜 툴()로 드래그하여 곡선 선분의 첫 번째 둥근점을 만든 다음 마우스 버튼을 놓습니다.

  2. 곡선 선분을 끝내려는 위치로 펜 툴을 가져간 다음 드래그하여 곡선을 완성하고 마우스 버튼을 놓습니다.

  3. 선택한 끝점 위로 펜 툴을 가져갑니다.

  4. 직선 선분을 끝내려는 위치로 펜 툴을 다시 가져간 다음 클릭하여 직선 선분을 완성합니다.

    곡선을 그린 다음 직선 그리기
    곡선을 그린 다음 직선 그리기

모퉁이에 연결된 두 개의 곡선 선분 그리기

  1. 펜 툴()로 드래그하여 곡선 선분의 첫 번째 둥근점을 만듭니다.

  2. 펜 툴을 다시 가져간 다음 드래그하여 두 번째 둥근점으로 곡선을 만듭니다.

  3. 두 번째 곡선 선분을 끝내려는 위치에 펜 툴을 놓고 새 둥근점을 드래그하여 두 번째 곡선 선분을 완성합니다.

드로잉 모드와 편집 모드 비교

드로잉 모드와 편집 모드 간 전환하려면 Esc 키를 누릅니다.

모양이나 패스를 더블 클릭하여 “패스 편집 모드”로 들어갈 수도 있습니다. 이 모드에서는 모양의 기준점이 표시되지만 마우스를 움직여도 아무런 그림이 그려지지 않습니다. 기존의 기준점/조절점을 조작하거나 경로의 기존 선분에 기준점을 새로 삽입할 수 있습니다.

펜 툴을 사용하여 그릴 때 새로운 선분을 그리는 것뿐만 아니라 위에 설명된 모든 편집 작업을 수행할 수 있습니다.

기존 패스 연장

펜 툴을 선택하면 마우스 아래 아트보드에 있는 모든 패스의 시작점과 끝점 위로 핸들이 표시됩니다. 해당 포인트로부터 패스 그리기를 계속하려면 이들 핸들 중 하나를 클릭합니다.

닫힌 패스를 연장하면 패스가 다시 열리며 해당 패스에 대한 드로잉 모드에 펜 툴이 놓입니다.

기준점 선택

드로잉을 더블 클릭하여 기준점이 표시되도록 합니다. 그런 다음 기준점을 클릭하여 선택할 수 있습니다. 기준점을 여러 개 선택하려면 Shift 키를 누른 상태로 기준점을 선택하거나 선택 도구를 사용하여 해당 기준점을 윤곽 선택합니다.

기준점을 선택하고 나면 키보드를 사용하여 이들 기준점을 동시에 약간씩 옮기거나 마우스를 사용하여 드래그하거나 속성 관리자에서 이들 속성(x 좌표 및 y 좌표)을 편집할 수 있습니다.

기준점 스냅 비활성화

기준점을 새로 배치하거나 기존 기준점을 드래그하는 동안 기준점 근처의 세로 또는 가로 방향에 다른 기준점이 있으면 스냅 라인이 표시됩니다. 기준점 스냅을 비활성화하려면 Cmd/Ctrl 키를 누른 상태를 유지합니다.

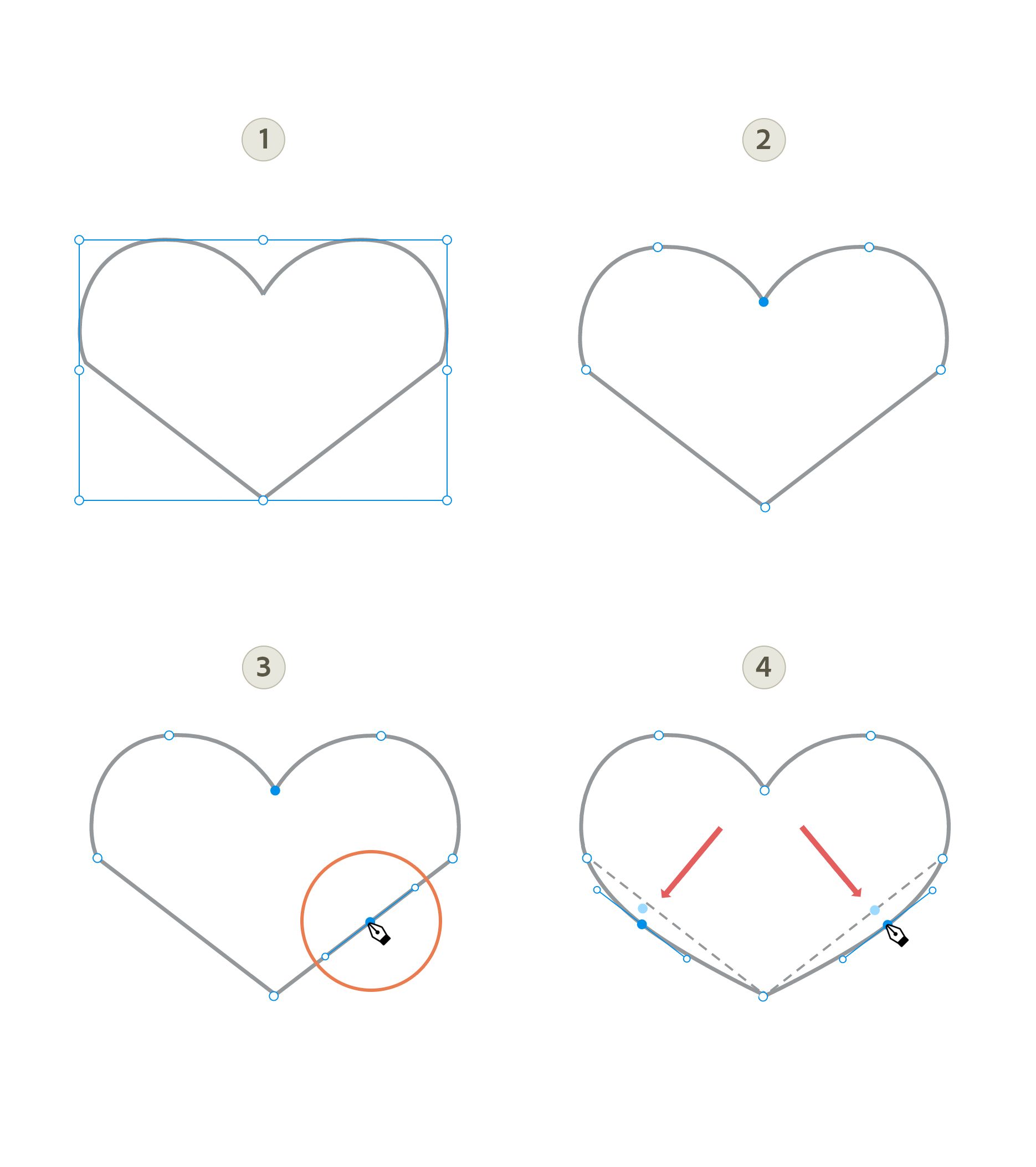

기준점 추가 및 편집

드로잉을 더블 클릭하여 선택하고 기존 기준점이 표시되도록 합니다. 패스를 클릭하여 커서가 놓인 위치에 기준점을 새로 추가합니다.

기준점 추가 및 편집
기준점 추가 및 편집

기준점 삭제

기준점을 선택한 다음 Delete 키를 누릅니다.

드로잉 단축키

드로잉 툴 MacOS 키보드 단축키 Windows 키보드 단축키
선택 V V
사각형 R R
원형 E E
L L
P P
확대/축소

확대 모드로 전환: Z

  • 확대: Adobe XD 캔버스의 아무 곳을 클릭하거나 필요한 아트보드를 클릭합니다. 또는 확대할 영역을 윤곽 선택합니다.
  • 축소: Option+클릭

확대 및 축소 기능을 일시적으로 활성화:

  • Space+Cmd 키를 누른 다음 아트보드의 확대할 영역을 클릭하거나 윤곽 선택합니다.
  • Space+Cmd+Opt 키를 눌러 축소합니다.

확대 모드로 전환: Z

  • 확대: Adobe XD 캔버스의 아무 곳을 클릭하거나 필요한 아트보드를 클릭합니다. 또는 확대할 영역을 윤곽 선택합니다.
  • 축소: Alt+클릭

확대 기능을 일시적으로 활성화:

  • Space+Ctrl 키를 누른 다음 아트보드의 확대할 영역을 클릭하거나 윤곽 선택합니다.
선택 영역 확대/축소 ⌘3 Ctrl + 3

거리 측정

오브젝트를 클릭하고 Option 키(Mac) 또는 Alt 키(Windows)를 눌러 오브젝트와 아트보드 사이 또는 오브젝트와 주변의 다른 오브젝트 사이의 거리를 측정할 수 있습니다.

참고:

선택한 오브젝트가 정사각형이나 직사각형이 아닌 경우 XD는 해당 오브젝트 주변에 테두리 상자를 그립니다. 이후 테두리 상자의 경계로부터 측정된 값이 표시됩니다.

아트보드의 가장자리에서 오브젝트까지의 거리 측정:

간단히 오브젝트를 클릭하고 Option 키(Mac) 또는 Alt 키(Windows)를 누릅니다.

Option 키 또는 Alt 키를 누르고 있는 동안 Adobe XD가 거리를 측정하고 값을 표시합니다.

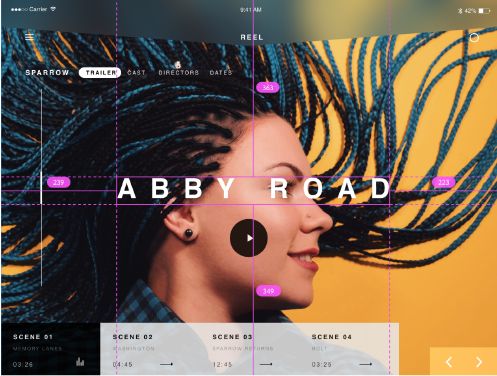

오브젝트와 아트보드 가장자리 사이의 거리 측정
오브젝트와 아트보드 가장자리 사이의 거리 측정

아트보드의 다른 오브젝트에서 해당 오브젝트까지의 거리 측정:

오브젝트를 클릭하고 Option 키(Mac) 또는 Alt 키(Windows)를 누른 상태에서 다른 오브젝트 위로 마우스를 가져다 댑니다.

Option 또는 Alt 키를 누르고 있는 동안 Adobe XD가 두 오브젝트 간 가장 가까운 경계 사이의 거리를 측정하고 값을 표시합니다.

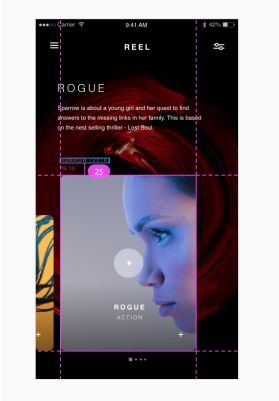

두 오브젝트 사이의 거리 측정
두 오브젝트 사이의 거리 측정

텍스트 툴

임의의 위치에 텍스트 입력

텍스트 툴을 클릭하고 텍스트를 입력하려는 위치를 클릭합니다. 텍스트를 입력하고 Esc를 눌러 텍스트 변경 내용을 커밋하거나 Return 키를 눌러 다음 줄로 이동합니다.

캔버스에서 임의의 위치를 선택하여 텍스트를 입력할 때 텍스트가 시작되는 위치에 가로 행이 표시되며 문자를 입력하면 확장됩니다. 각 텍스트 행은 서로 독립적입니다. 즉, 행은 편집하면 확장 또는 축소되지만 다음 행으로 넘어가지는 않습니다. 아트워크에 몇 개의 단어만 추가할 경우에는 이 방법이 유용합니다.

임의의 위치에 텍스트 입력
임의의 위치에 텍스트를 입력합니다.

다른 오브젝트 위에 텍스트를 입력하고 오브젝트 > 정렬 옵션을 사용하여 텍스트를 앞쪽에 표시되도록 할 수 있습니다.

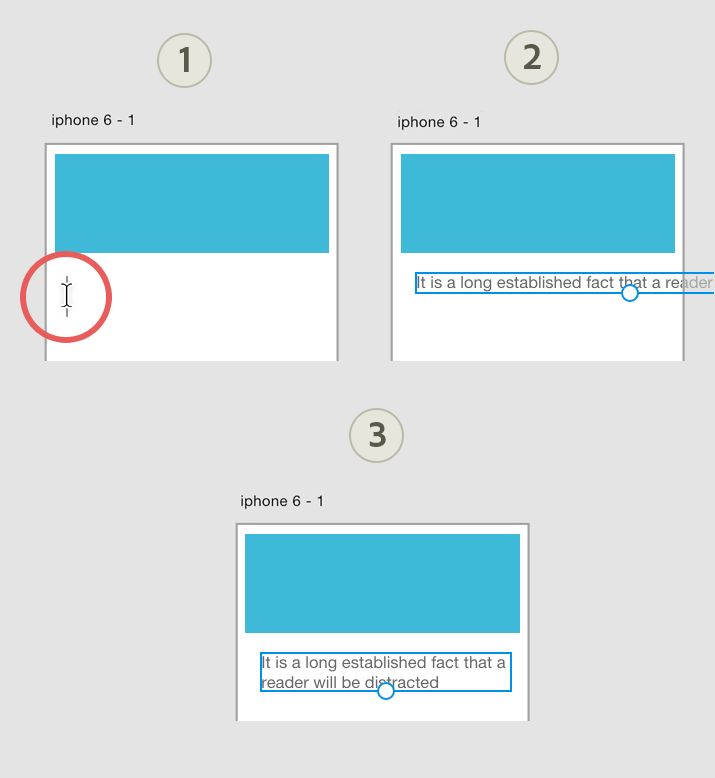

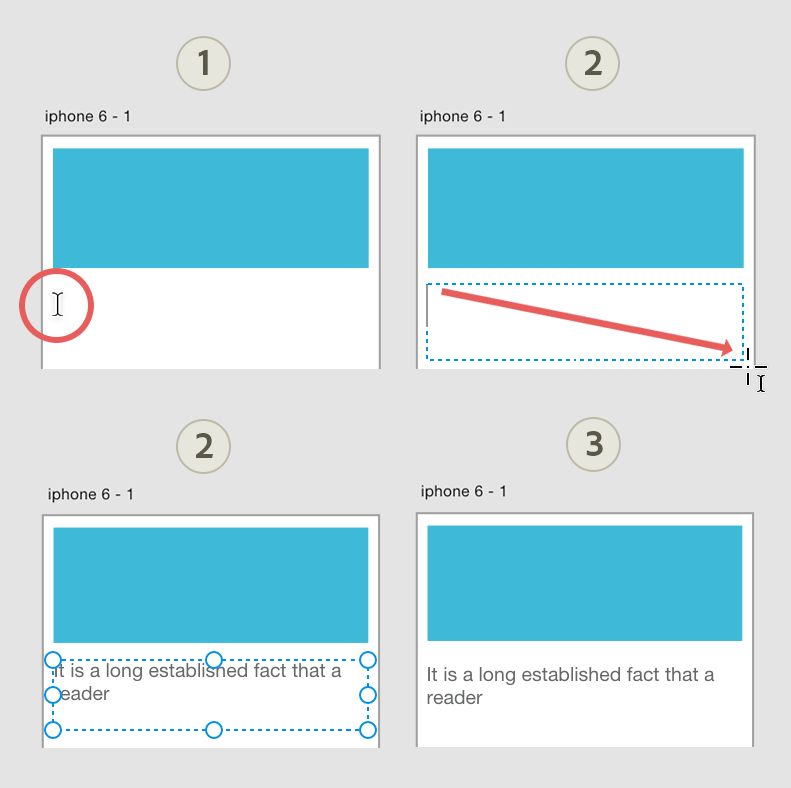

영역에 텍스트 입력

텍스트 툴을 클릭하고 캔버스에서 텍스트를 추가하려는 위치를 클릭한 상태로 드래그하여 텍스트 영역을 정의합니다. 그런 다음 해당 영역의 안쪽을 클릭하여 텍스트 입력을 시작합니다.

텍스트 영역을 정의할 때 오브젝트의 경계를 사용하여 문자의 흐름을 가로 또는 세로 방향으로 제어합니다. 테두리까지 텍스트를 입력하면 정의된 영역 내부에 맞게 텍스트가 자동으로 다음 줄로 이동합니다. 브로슈어와 같이 여러 단락을 만들려는 경우 이 방법으로 텍스트를 입력하는 것이 유용합니다.

Experience Design에서 텍스트 입력
텍스트 툴을 클릭하고 텍스트를 입력합니다.

맞춤법 검사

편집 메뉴에서 맞춤법 검사 켜기를 선택합니다. 맞춤법 검사 기능은 텍스트 컨테이너의 잘못된 텍스트에만 적용됩니다. 맞춤법이 틀린 단어에는 빨간색 밑줄이 그어지고 자동 수정된 단어에는 파란색 밑줄이 그어집니다. 문법 오류는 녹색 밑줄로 강조 표시됩니다.

맞춤법 및 문법 옵션 켜기
맞춤법 및 문법 옵션 켜기

맞춤법이 틀린 단어를 마우스 오른쪽 버튼으로 클릭하고 제안 목록에서 상황에 맞는 정확한 맞춤법을 선택합니다.

맞춤법이 정확한 단어 선택
맞춤법이 정확한 단어 선택

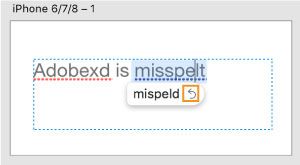

자동 수정된 맞춤법을 원래 입력한 단어로 되돌리려면 Cmd + Z(Mac OS) 또는 Ctrl + Z(Windows OS)를 누릅니다.

자동 수정 실행 취소
자동 수정 실행 취소

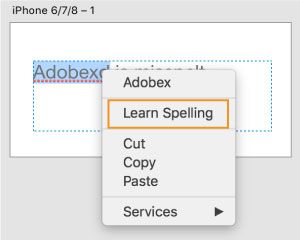

맞춤법 학습
맞춤법 학습

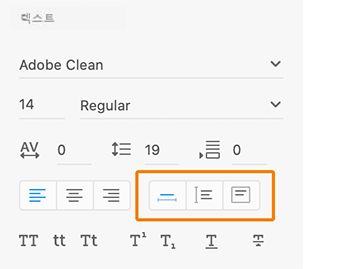

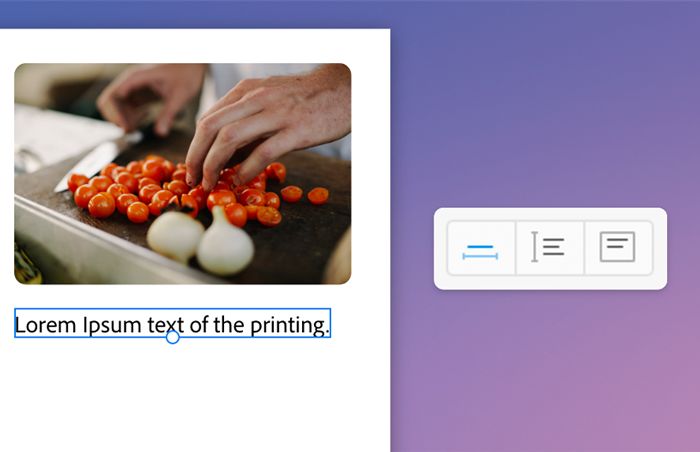

포인트 및 영역 텍스트 간 전환

단 한 번의 클릭으로 포인트 텍스트와 영역 텍스트 사이를 전환할 수 있습니다.

텍스트 오브젝트를 선택하고 속성 관리자에서 포인트 텍스트영역 텍스트 옵션 사이를 전환합니다.

포인트 텍스트와 영역 텍스트 간 전환
포인트 텍스트와 영역 텍스트 간 전환

텍스트 파일에서 텍스트 가져오기

다음 방법 중 하나를 통해 미리 작성된 텍스트를 아트보드로 간편하게 가져올 수 있습니다.

  • 텍스트 파일을 아트보드로 드래그하여 놓습니다.

일반 텍스트 파일을 아트보드 위로 간단히 드래그하여 미리 작성된 텍스트를 디자인에 간편하게 포함시킬 수 있습니다. 이렇게 하면 아트보드에 텍스트 파일의 콘텐츠가 포함된 영역 텍스트가 생성됩니다.

  • 반복 그리드 위로 텍스트 파일을 드래그합니다.

텍스트 파일(새 행 포함)을 드래그하고 해당 파일을 반복되는 그리드의 텍스트 구성 요소 위로 드래그할 수도 있습니다. 모든 텍스트 요소가 해당 파일의 텍스트로 채워집니다.

자세한 내용은 분리 반환 텍스트 파일을 반복 그리드의 텍스트 오브젝트로 드래그를 참조하십시오.

  • 텍스트를 복사하고 아트보드에 붙여넣습니다.

Adobe XD에서 간편하게 이동하고 편집할 수 있는 영역 텍스트 요소를 생성하는 아트보드에서 텍스트를 복사하고 붙여넣을 수도 있습니다.

텍스트 영역 크기 조정

서체의 크기를 변경하려면 텍스트를 클릭하고 핸들을 드래그합니다. 이 기능은 포인트 텍스트에만 사용할 수 있습니다.

핸들을 드래그하여 텍스트 크기를 조정합니다.
핸들을 드래그하여 텍스트 크기를 조정합니다.

텍스트 서식 적용

텍스트를 클릭한 다음 속성 관리자를 사용하여 해당 텍스트에 대한 유형, 글꼴 크기 및 텍스트 정렬을 지정합니다.

텍스트 블록에서 개별 단어나 문자를 선택하고 이들 섹션에 대해서만 별도로 서식을 지정할 수도 있습니다.

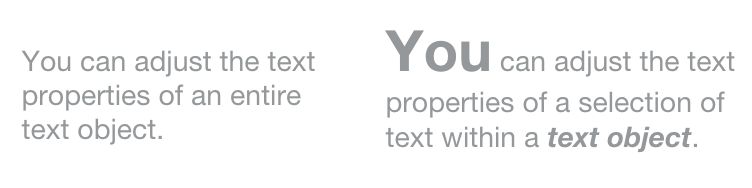

전체 텍스트 오브젝트 또는 텍스트의 개별 섹션 서식 지정
전체 텍스트 오브젝트 또는 텍스트의 개별 섹션 서식 지정

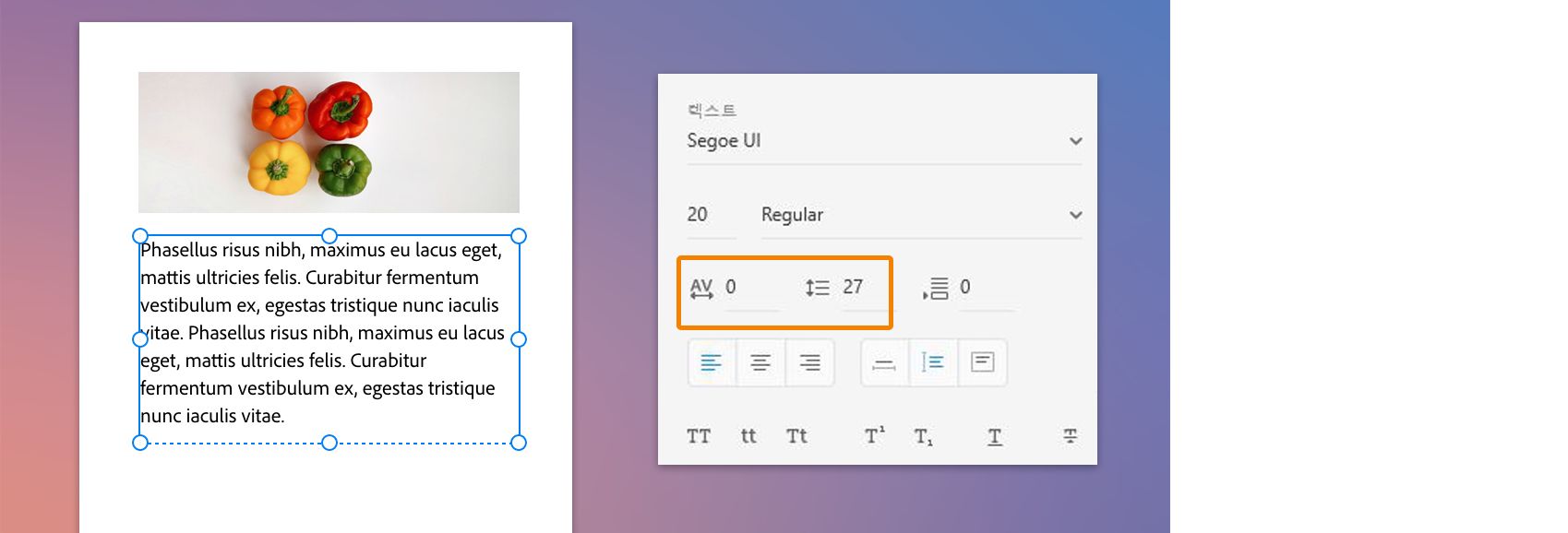

문자, 줄 및 단락 간격 변경

문자 간격을 변경하려면 텍스트 오브젝트를 클릭하고 속성 관리자문자 간격 옵션을 사용하여 문자 간격을 지정합니다.

텍스트의 하위 집합에서 문자 간격을 변경하려면 해당 텍스트를 클릭하고 속성 관리자를 사용하여 밀리 단위로 문자 간격을 수정합니다.

텍스트 오브젝트의 텍스트에 대한 문자 간격 변경
텍스트 오브젝트의 텍스트에 대한 문자 간격 변경

줄 간격을 변경하려면 텍스트 영역을 클릭한 다음 속성 관리자줄 간격 옵션을 사용하여 줄 간격을 지정합니다.

행 높이를 기본값으로 재설정하려면 속성 관리자줄 간격 옵션에 0을 입력합니다.

줄 간격 변경
줄 간격 변경

Photoshop 및 InDesign과 마찬가지로 Adobe XD에서도 동일한 텍스트 요소 내의 단락 앞뒤 간격을 변경할 수 있습니다.

단락 간격을 변경하려면 단락을 선택하고 서식 패널에서 단락 아이콘을 클릭합니다. 필요에 따라 간격 값을 변경합니다.



단락 간격 설정
단락 간격 설정

텍스트 밑줄 긋기

텍스트에 밑줄을 적용하려면 텍스트 영역을 클릭한 다음 속성 관리자에서 밑줄 아이콘을 클릭합니다. XD가 텍스트의 디센더 주변에서 비연속적인 부드러운 밑줄을 그립니다(보다 심미적인 라인 생성).

XD에서 밑줄 긋기
XD에서 밑줄 긋기

수학 연산을 통해 정밀한 디자인 제작

수학 연산을 사용하여 더욱 정밀하게 디자인을 제작하거나 오브젝트를 새로운 위치로 옮기거나 폭과 높이를 수정할 수 있습니다.

하나 이상의 오브젝트를 선택합니다. 속성 관리자에서 숫자 값을 허용하는 모든 상자에서 간단한 수학 연산을 수행할 수 있습니다. Adobe XD는 변경 사항을 계산하기 위한 +, -, /, * 수학 연산을 지원합니다.

예를 들어 선택한 오브젝트를 현재 측정 단위를 사용하여 오른쪽으로 3 단위 옮기고자 한다면 현재 값 다음에 +3을 입력하면 됩니다.


숫자 값을 허용하는 속성 관리자 텍스트 상자에서 다음 중 하나를 수행합니다.

  •   현재 값 전체를 수학식으로 바꾸려면 현재 값 전체를 선택합니다.
  •   현재 값을 수학식의 일부로 사용하려면 현재 값의 앞이나 뒤를 클릭합니다.



수학 연산
수학 연산

참고:

Adobe XD는 한 번에 하나의 작업만 수행할 수 있습니다. 즉, “4in+2p”는 처리할 수 있지만 “4in+2p-1p”는 두 개의 서로 다른 연산으로 해석되기 때문에 처리할 수 없습니다.
