XD에서 안내선 및 그리드 사용

안내선과 그리드를 사용하여 디자인 에셋을 정렬하는 방법에 대해 알아보고자 하십니까? 아래 내용을 살펴보십시오.

디자인 작업 시 안내선을 사용하여 오브젝트를 정렬하거나 아트보드에서 요소 사이의 간격을 관리할 수 있습니다. 그리드는 디자인 요소(이미지, 글리프, 단락)를 구성하고 레이아웃의 대칭을 보장할 수 있는 프레임워크의 역할을 합니다.

안내선이란 무엇입니까?
XD 안내선

그리드란 무엇입니까?
XD의 레이아웃 및 정사각형 그리드

안녕하세요, Jeanee입니다. 저는 여러 아트보드와 오브젝트가 있는 XD의 UX 디자인 프로젝트를 작업하는 수석 비주얼 디자이너입니다.


  • 그녀는 안내선을 사용하여 오브젝트의 레이아웃을 빠르게 지정하고 배치할 수 있는 리소스를 찾고 있습니다.



  • 그리드를 사용하여 디자인 프로젝트 내에서 오브젝트 구조를 정렬 및 정의하는 데 도움이 필요합니다.

익숙하게 들립니까? 이러한 문제가 발생하는 경우 아트보드 내에서 안내선과 그리드를 제작하고 사용하는 방법을 살펴보십시오.

Adobe XD를 처음 사용하십니까?

무료 체험판 앱 다운로드

앱 기본 사항 알아보기.

직접 사용해 보기

샘플 파일 다운로드

.xd: 7MB

진행하기에 앞서

안내선 만들기 및 관리

아트보드를 디자인 캔버스에 배치하면 아트보드 상단과 좌측에 안내선을 드래그할 수 있는 영역이 추가됩니다. 가로 및 세로 중앙으로 빠르게 스냅하여 여러 아트보드에 안내선을 복사하여 붙여넣고, 제거하고, 가시성을 전환할 수 있습니다.

안내선을 만들고 관리하는 방법을 살펴보십시오.

안내선 추가

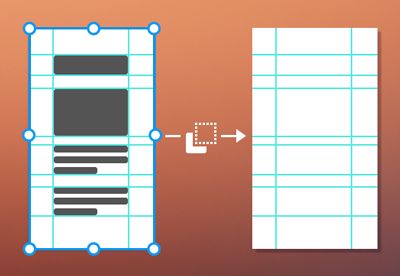

안내선 복사-붙여넣기

안내선 제거

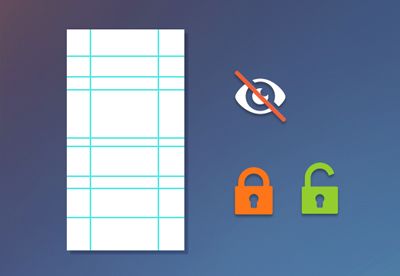

안내선 지우기, 숨기기 및 잠그기

안내선 만들기

아트보드 내의 오브젝트를 위쪽에서 아래쪽으로 정렬하고 배치하시겠습니까? 세로 안내선을 사용하십시오. 오브젝트를 왼쪽에서 오른쪽으로 정렬하고 배치하려면 가로 안내선을 사용합니다.

세로 안내선

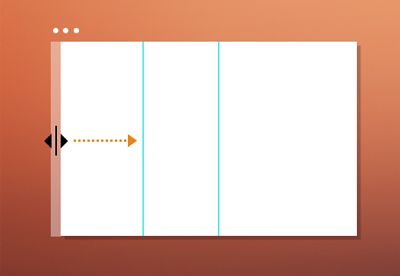

아트보드 내에 안내선 추가

세로 안내선을 만들려면  아이콘이 나타날 때까지 포인터를 아트보드의 테두리 왼쪽으로 가져다 댑니다. 아이콘을 클릭한 상태에서 원하는 위치로 드래그합니다.

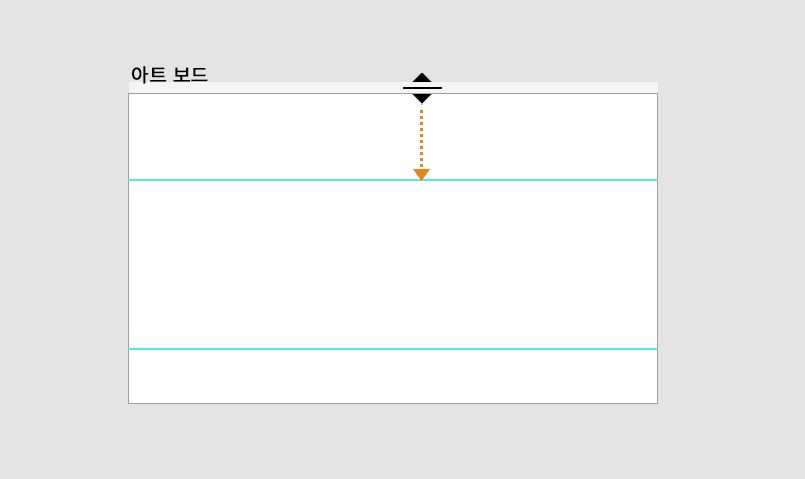

가로 안내선

아트보드 내에 안내선 추가

가로 안내선을 만들려면  아이콘이 나타날 때까지 아트보드의 테두리 상단으로 마우스를 가져다 댑니다. 원하는 위치로 드래그 앤 드롭합니다.

안내선 복사 및 붙여넣기

안내선을 만들었으므로 안내선 복사/붙여넣기 옵션을 사용하여 안내선을 빠르게 복제할 수 있습니다.

안내선 복사

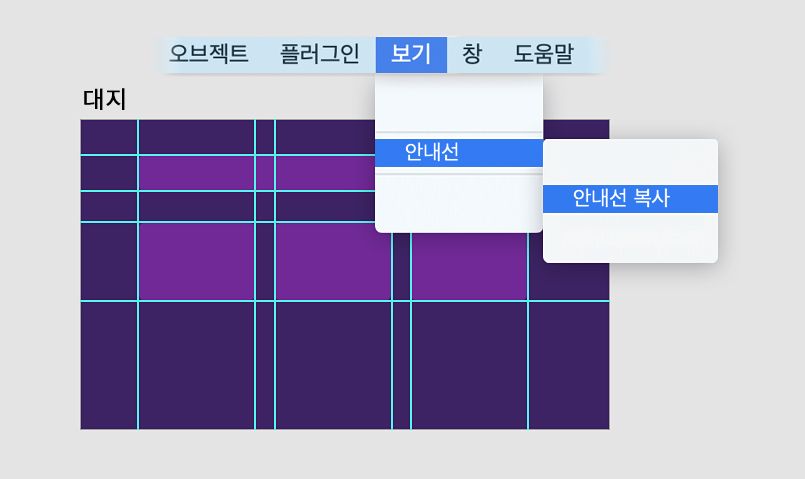

아트보드 내에서 안내선 복사

아트보드에서 안내선을 복사하려면 아트보드를 선택하고 보기 > 안내선 > 안내선 복사를 클릭합니다.

안내선 붙여넣기

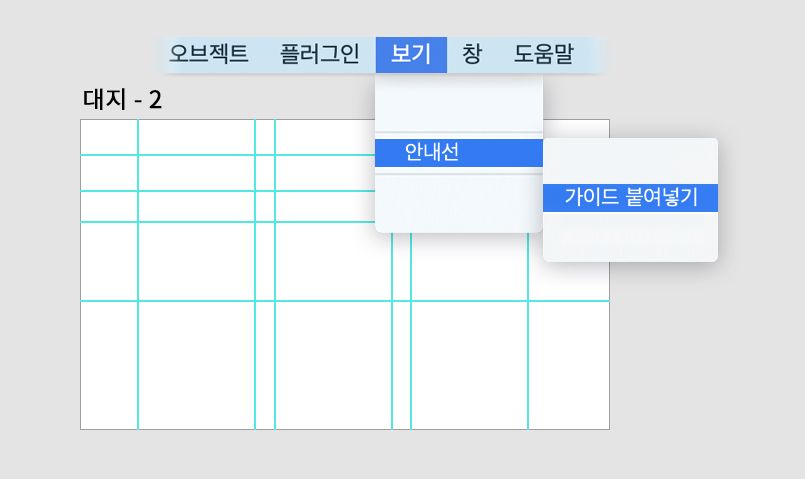

아트보드 내에서 안내선 붙여넣기

복사한 안내선을 붙여넣으려면 보기를 클릭하거나 아트보드 > 안내선 > 안내선 붙여넣기를 마우스 오른쪽 버튼으로 클릭합니다.

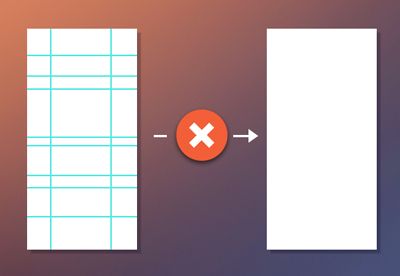

안내선 제거

한 번에 하나 이상의 안내선을 제거할 수도 있습니다.

안내선을 제거하려면 안내선을 클릭하고 아트보드 밖으로 드래그합니다.

아트보드에서 여러 안내선을 제거하려면 아트보드를 선택하고 보기 옵션을 마우스 오른쪽 버튼으로 클릭합니다. 안내선 > 안내선 지우기를 선택합니다.

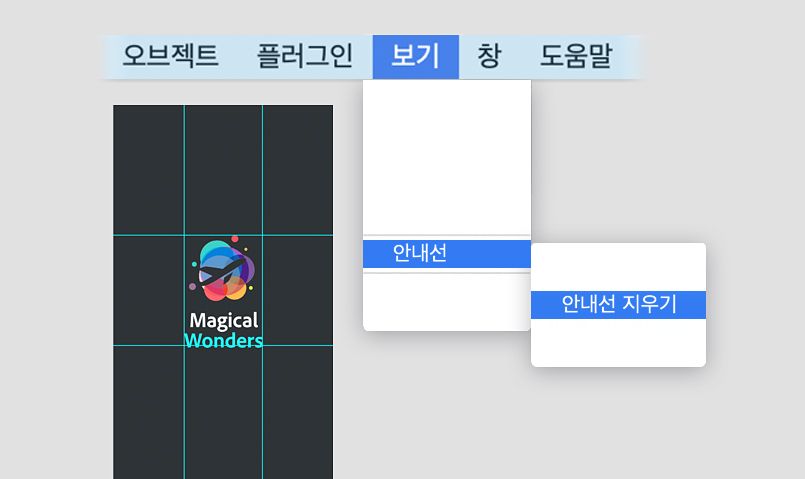

아트보드에 추가된 안내선 지우기

안내선 숨기기 및 잠그기

안내선을 일시적으로 숨기고 필요에 따라 켜시겠습니까? 모든 안내선 숨기기 옵션을 사용합니다.

모든 아트보드에서 안내선을 잠그도록 선택하여 실수로 이동하거나 조정하지 않도록 할 수도 있습니다.

macOS 및 Windows에서 안내선을 숨기고 잠그려면 다음을 수행합니다.

안내선 숨기기

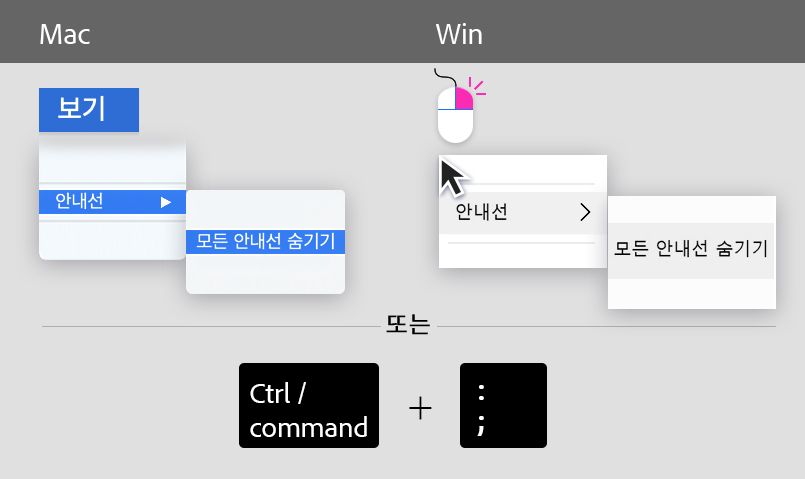

안내선 숨기기

  • 상단 메뉴 막대에서 보기 > 모든 안내선 숨기기 옵션을 클릭합니다. macOS에서 Command + ;을 사용하여 안내선을 숨길 수도 있습니다.
  • 아트보드를 마우스 오른쪽 버튼으로 클릭하고 안내선 > 모든 안내선 숨기기를 선택합니다. Windows에서 Ctrl + ;을 사용하여 안내선을 숨길 수도 있습니다.

안내선 잠그기

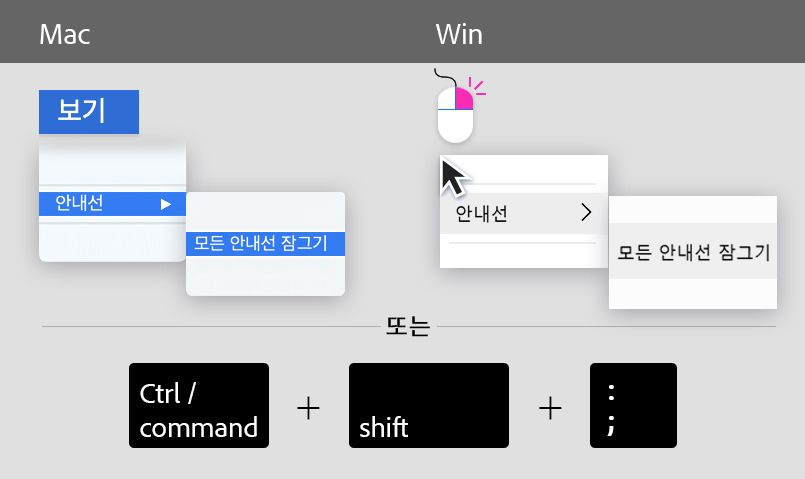

아트보드에서 모든 안내선 잠금

  • 상단 메뉴 막대에서 보기 > 모든 안내선 잠그기 옵션을 클릭합니다. macOS에서 Command + Shift + ;을 사용하여 안내선을 잠글 수도 있습니다.
  • 아트보드를 마우스 오른쪽 버튼으로 클릭하고 안내선 > 모든 안내선 잠그기를 선택합니다. Windows에서 Ctrl + Shift + ;을 사용하여 안내선을 잠글 수도 있습니다.

고급 안내선을 사용하여 오브젝트 스냅 정렬

안내선을 만들고 관리하는 방법에 대한 기본 사항을 마쳤으므로 고급 안내선을 사용하여 오브젝트나 아트보드를 만들거나 조작할 때 안내선을 일시적으로 스냅할 수 있습니다.

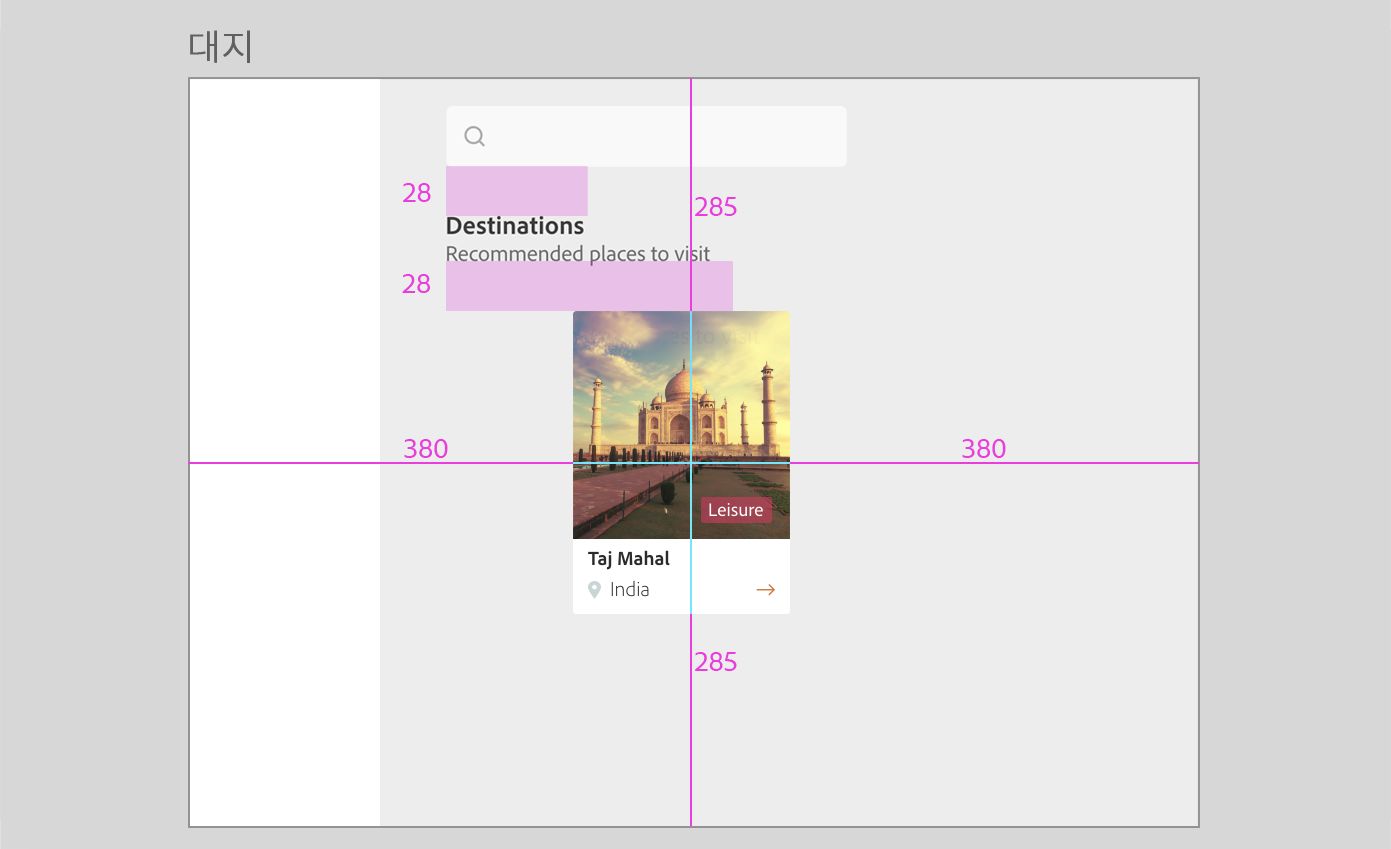

고급 안내선

고급 안내선은 기본적으로 활성화되어 있습니다. 오브젝트 또는 아트보드를 이동할 때 고급 안내선을 사용하면 다른 오브젝트나 아트보드 또는 둘 모두를 기준으로 오브젝트나 아트보드를 정렬, 편집 및 변형할 수 있습니다.

그리드를 사용하여 오브젝트 배치

XD 안내선의 기본 사항에 대해 알아보았으므로 이제 레이아웃 또는 정사각형 그리드를 사용하여 디자인 구조를 정의하고 아트보드 내에서 오브젝트를 정렬하는 방법을 살펴봅니다.

레이아웃 또는 정사각형 그리드를 추가하려면 하나 이상의 아트보드를 선택합니다. 속성 관리자에서 그리드 섹션으로 이동하여 레이아웃 또는 정사각형을 선택합니다.

레이아웃 그리드

레이아웃 그리드 내에 오브젝트 배치

레이아웃 그리드는 디자인 오브젝트를 정렬하거나 다양한 화면 크기에 맞게 디자인할 때 유용합니다. 필요에 따라 간편하고 신속하게 조정할 수 있습니다.

정사각형 그리드

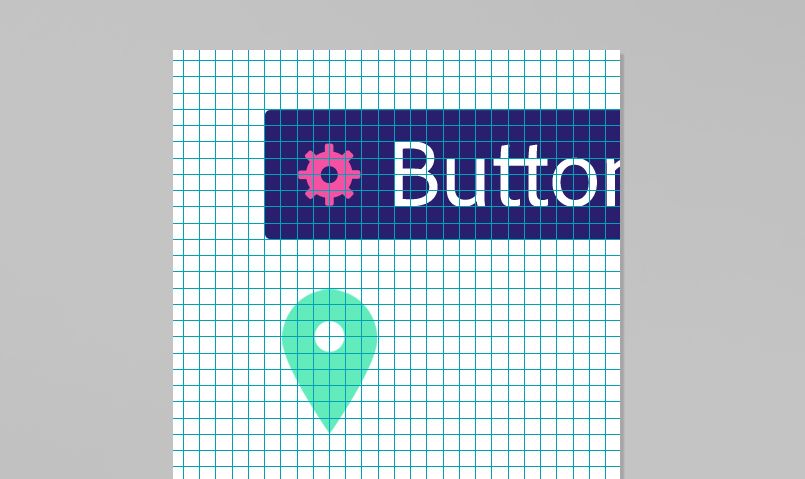

정사각형 그리드 배치

정사각형 그리드에는 모바일 앱 또는 아이콘을 디자인할 때 정밀한 크기 조정 및 오브젝트 정렬을 위한 가로 및 세로 선이 있습니다.

그리드 환경 설정

아트보드에 레이아웃 및 정사각형 그리드가 추가되면 속성 관리자의 그리드 섹션에서 환경 설정을 조정하여 그리드의 표시 옵션을 개인 맞춤화할 수 있습니다. 그리드 크기, 열의 수, 열의 폭 및 그리드의 여백을 변경하는 방법을 알아보십시오.

정사각형 그리드 환경 설정

디자인 요구 사항에 따라 정사각형 그리드의 그리드 크기를 변경할 수 있습니다.

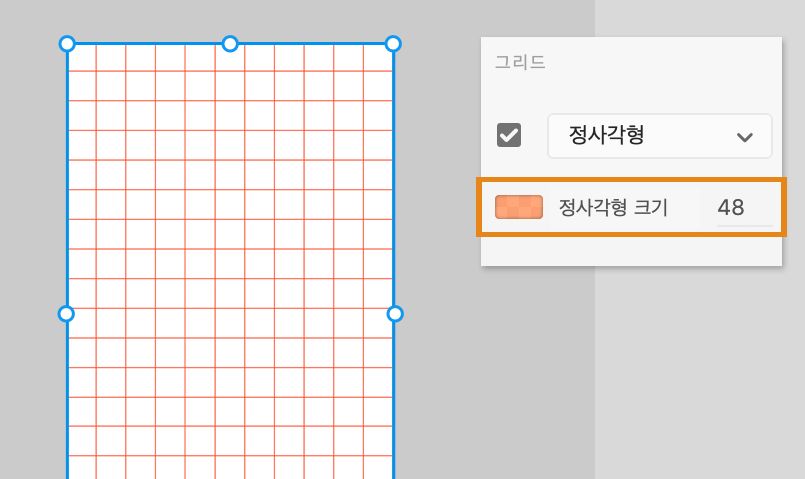

정사각형 그리드 크기 변경

그리드 크기는 정사각형 그리드에서 그리드선 사이의 거리입니다. 그리드 크기 값을 편집하려면 속성 관리자의 정사각형 크기 필드에 필요한 숫자를 입력합니다.

레이아웃 그리드 환경 설정

아트보드에 적용된 레이아웃 그리드를 사용하여 속성 관리자의 그리드 섹션에서 열의 수, 열의 폭, 열 색상, 간격 폭 및 여백 크기에 대한 환경 설정을 조정할 수 있습니다.

열의 수 변경

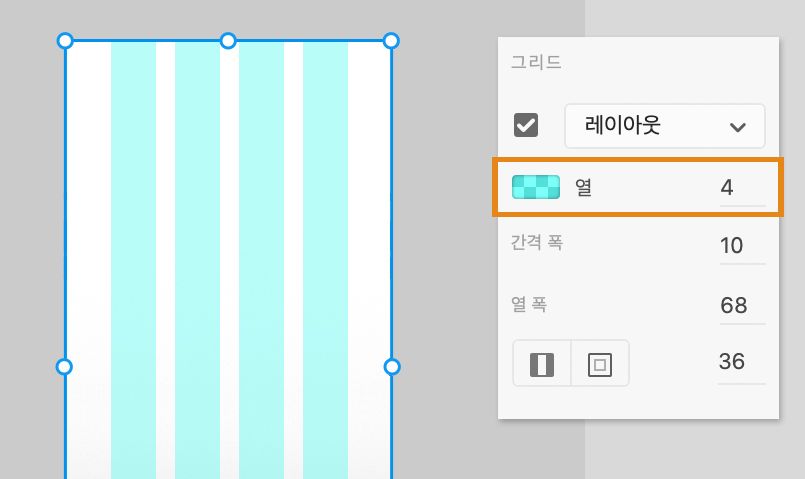

레이아웃 그리드의 열의 수 변경

 필드에 값을 입력합니다. 웹 디자인의 경우 12열 또는 16열 그리드가 일반적으로 사용됩니다.

열의 폭 및 간격 속성 변경

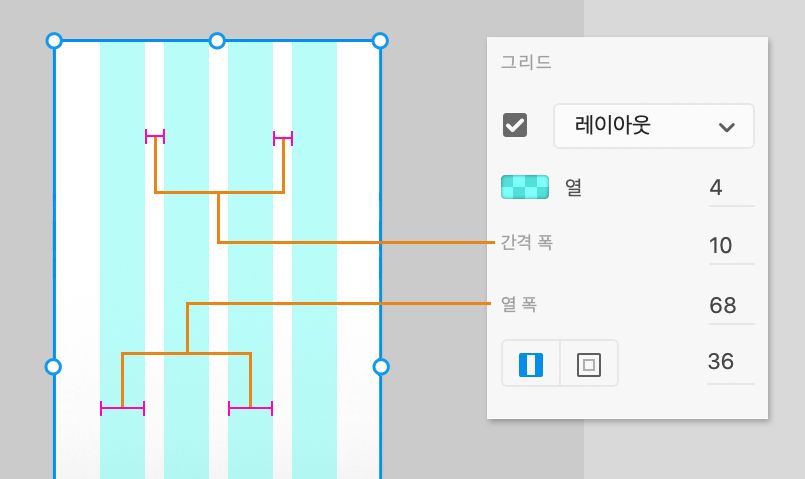

레이아웃 그리드의 간격 속성 변경

열의 너비를 변경하려면 열 폭 필드에 값을 입력합니다. 나만의 간격 폭을 정의하려면 기본 간격 폭 필드를 편집합니다.

열의 수, 간격 폭 및 열의 폭을 수정했으므로 이제 아트보드의 여백을 조정하는 방법을 알아보도록 하겠습니다. 여백은 레이아웃 그리드와 아트보드의 가장자리 사이의 거리입니다. 모든 면에서 여백을 조정하는 방법을 살펴보십시오.

연결된 왼쪽 또는 오른쪽 여백 변경

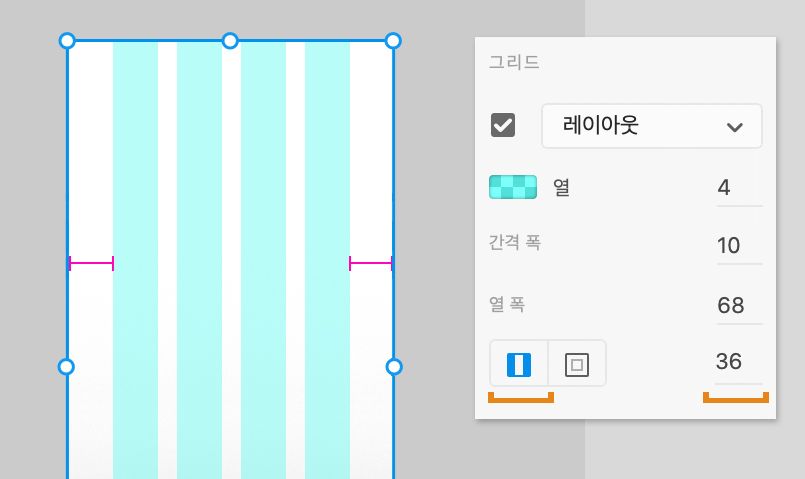

연결된 왼쪽 또는 오른쪽 여백 변경

왼쪽 및 오른쪽의 연결된 여백을 조정하려면  아이콘을 클릭하고 값을 편집합니다.

각 측면의 여백 변경

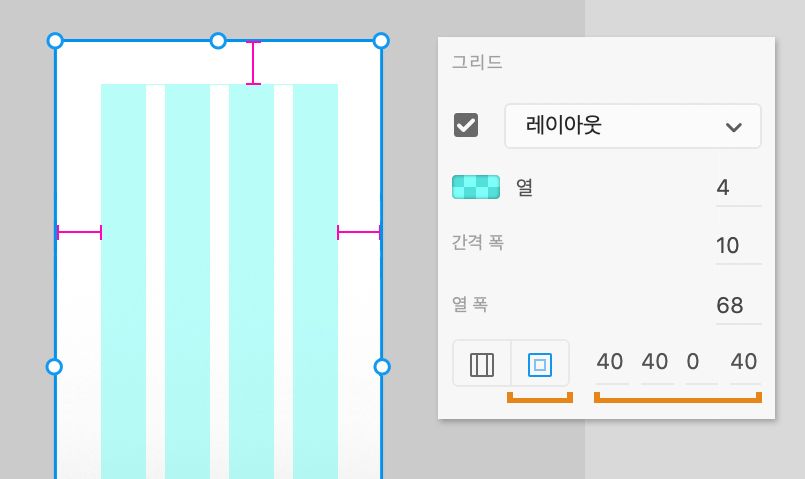

모든 면의 여백 변경

왼쪽, 오른쪽, 위쪽 및 아래쪽 여백을 개별적으로 조정하려면  아이콘을 클릭한 다음 값을 입력합니다.

그리드로 더 많은 작업 수행

그리드에 대한 환경 설정을 지정하는 방법에 대해 알아보았으므로 이제 그리드 색상을 추가하고 가시성을 제어하는 방법을 살펴보십시오.

색상 추가

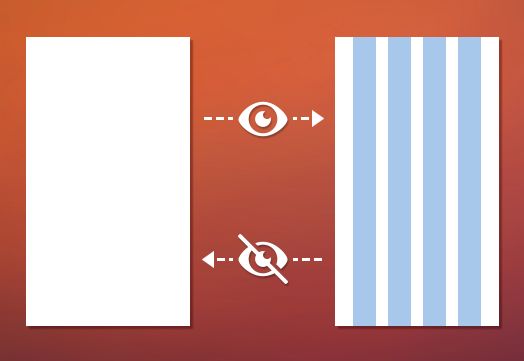

그리드 표시 또는 숨기기

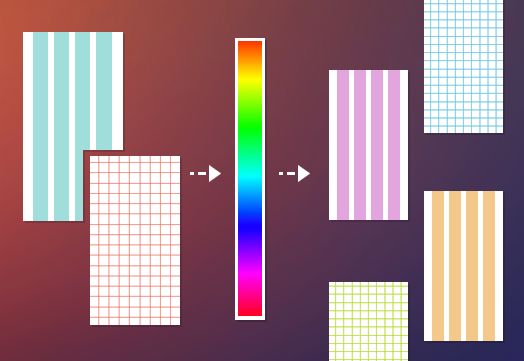

색상 추가

그리드 모양을 수정하시겠습니까? 속성 관리자의 색상 피커를 사용하여 그리드 색상을 추가하고 변경합니다.

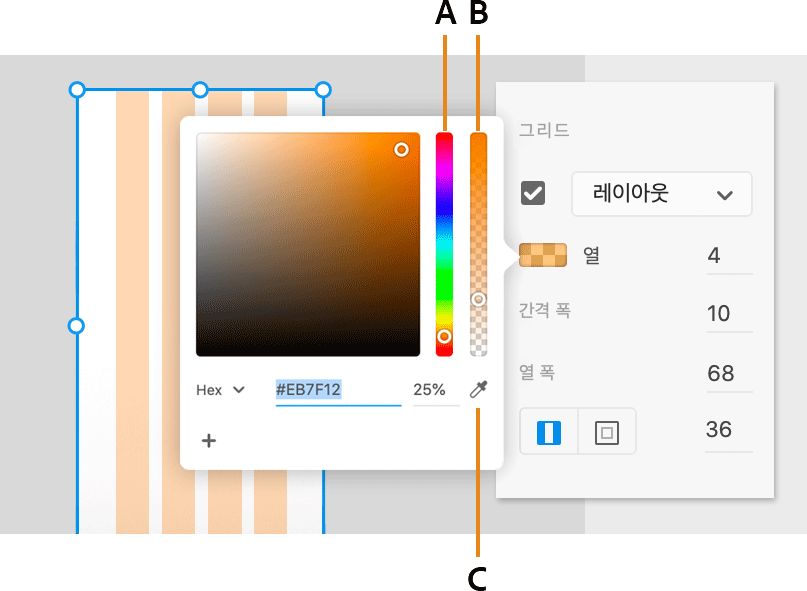

레이아웃 및 정사각형 그리드에 색상 추가

A. 색상 필드 B. 색상 슬라이더 C. 스포이드

정사각형 그리드의 경우 정사각형 크기 옆에 있는 상자를 클릭하고 레이아웃 그리드의 경우 을 클릭합니다.

색상 피커에서 다음을 수행할 수 있습니다.

  • 색상 필드 및 색상 슬라이더를 사용하여 색상을 조정합니다.
  • 스포이드 도구를 사용하여 아트보드에서 색상을 선택합니다.
  • 색상 슬라이더를 사용하거나 퍼센트 단위로 값을 입력하여 채우기의 불투명도를 설정합니다. 값을 0으로 설정하면 레이아웃 그리드가 윤곽선 보기로 전환됩니다.

그리드 숨기기 및 표시

레이아웃/정사각형 그리드 숨기기 또는 레이아웃/정사각형 그리드 표시 옵션을 사용하여 레이아웃 및 정사각형 그리드의 가시성을 제어할 수 있습니다.

레이아웃 그리드 숨기기

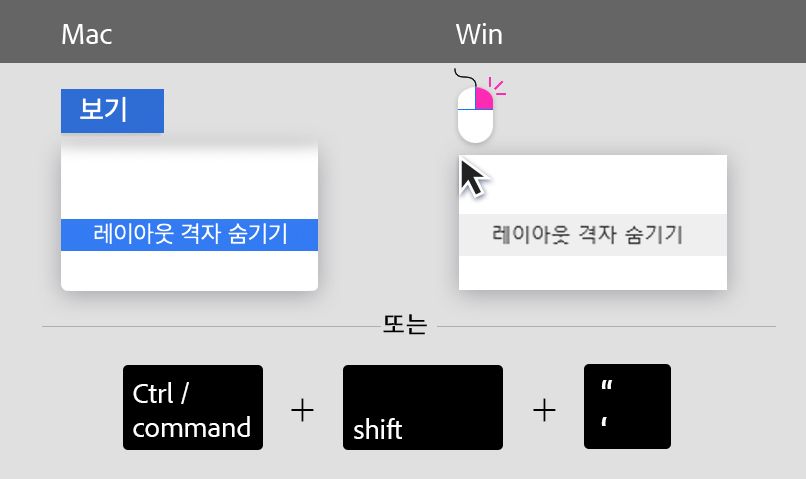

레이아웃 그리드 표시 또는 숨기기

  • 보기 > 레이아웃 그리드 숨기기를 선택합니다. macOS에서 Command + Shift + '를 사용하여 레이아웃 그리드를 숨길 수도 있습니다.
  • 속성 관리자의 그리드 드롭다운 목록에서 그리드 유형을 선택하고 드롭다운 목록 옆에 있는 확인란을 선택합니다. Windows에서 Ctrl + Shift + "를 사용하여 레이아웃 그리드를 숨길 수도 있습니다.

정사각형 그리드 표시

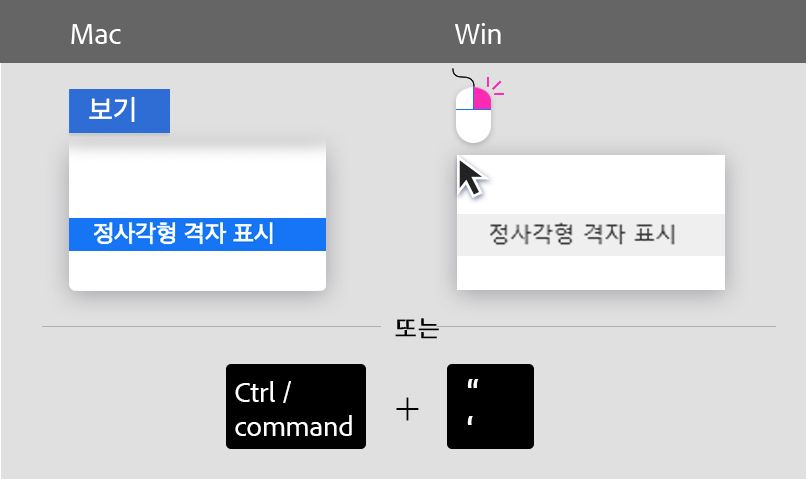

정사각형 그리드 표시 또는 숨기기

  • 보기 > 정사각형 그리드 표시를 선택합니다. Command + '를 사용하여 macOS에서 정사각형 그리드를 표시할 수도 있습니다.
  • 속성 관리자의 그리드 드롭다운 목록에서 그리드 유형을 선택하고 드롭다운 목록 옆에 있는 확인란을 선택합니다. Ctrl + "를 사용하여 Windows에서 정사각형 그리드를 표시할 수도 있습니다.

비디오: 안내선과 레이아웃 그리드를 추가하려면 어떻게 해야 합니까?

“디자인 프로젝트 작업 시 오브젝트를 정렬할 때 도움이 되는 안내선을 배치하거나 요소의 간격이 적절한지 확인해 주십시오”라고 XD 수석 이밴절리스트인 Howard Pinsky가 말합니다.

샘플 파일을 다운로드하여 함께 사용해 볼 수도 있습니다.

샘플 파일

샘플 파일을 다운로드하여 함께 사용해 볼 수도 있습니다.

샘플 파일

팁 및 요령

  • 정사각형 또는 레이아웃 그리드에 오브젝트를 스냅하려면 오브젝트의 가장자리 중 하나가 그리드의 스냅 영역에 들어올 때까지 오브젝트를 그리드 쪽으로 드래그합니다.
  • 안내선은 선택한 오브젝트 또는 캔버스에 그려진 최상위 오브젝트에 스냅합니다. 스냅 비헤이비어를 비활성화하려면 (macOS) 또는 Ctrl(Windows)을 누릅니다.
  • 캔버스에 10px 단위로 안내선을 배치하려면 Shift를 누릅니다.
  • 속성 관리자의 그리드 섹션에서 기본값 사용 옵션을 클릭하여 기본 정사각형 또는 레이아웃 그리드 모양으로 되돌릴 수 있습니다.

다음 단계

안내선과 그리드를 사용하여 아트보드 내에서 오브젝트를 배치하고 정렬하는 방법에 대해 알아보았습니다. 한 단계 더 진행하여 반복 그리드를 사용하여 반복 요소가 있는 오브젝트를 만드는 방법을 살펴보십시오.
