Определение и построение размеров

С легкостью выполняйте определение и построение виде линейных, угловых и радиальных размеров графических объектов.

Инструмент Размер позволяет с легкостью определить и построить такие размеры графического объекта, как расстояние, угол и радиус. Кроме того, можно настраивать внешний вид, единицы измерения и масштаб размеров.

Прямая ссылка на Adobe Illustrator

Попробуйте в приложении
Определяйте и стройте размеры за несколько простых шагов.

Знакомство с инструментом «Размер», объектом размера и настройками инструмента

Инструмент «Размер»

Можно легко получить доступ к инструменту Размер   на панели инструментов. Если не удается его найти, выберите Панель «Редактирование»   в нижней части панели инструментов и перетащите инструмент из раздела Изменить на панель инструментов. При выборе инструмента Размер откроется панель задач. Эта панель позволяет легко переключаться между различными типами инструмента: Линейный размер  , Угловой размер   и Радиальный размер  . Эти типы инструмента позволяют строить линейные, угловые и радиальные размеры соответственно. Перед построением определенного типа размера проверьте, что выбран правильный тип инструмента. Панель задач также содержит настройки инструмента.

Объект размера

Когда вы строите размер, вы получаете объект размера. Объект размера содержит размерную линию, выносную линию и размерный текст.

Элементы объекта размера
Определите элементы объекта размера, а затем настройте параметры.

A. Выносная линия B. Смещение размерного текста C. Размерный текст D. Размерная линия E. Выноска выносной линии F. Смещение выносной линии

Настройки инструмента

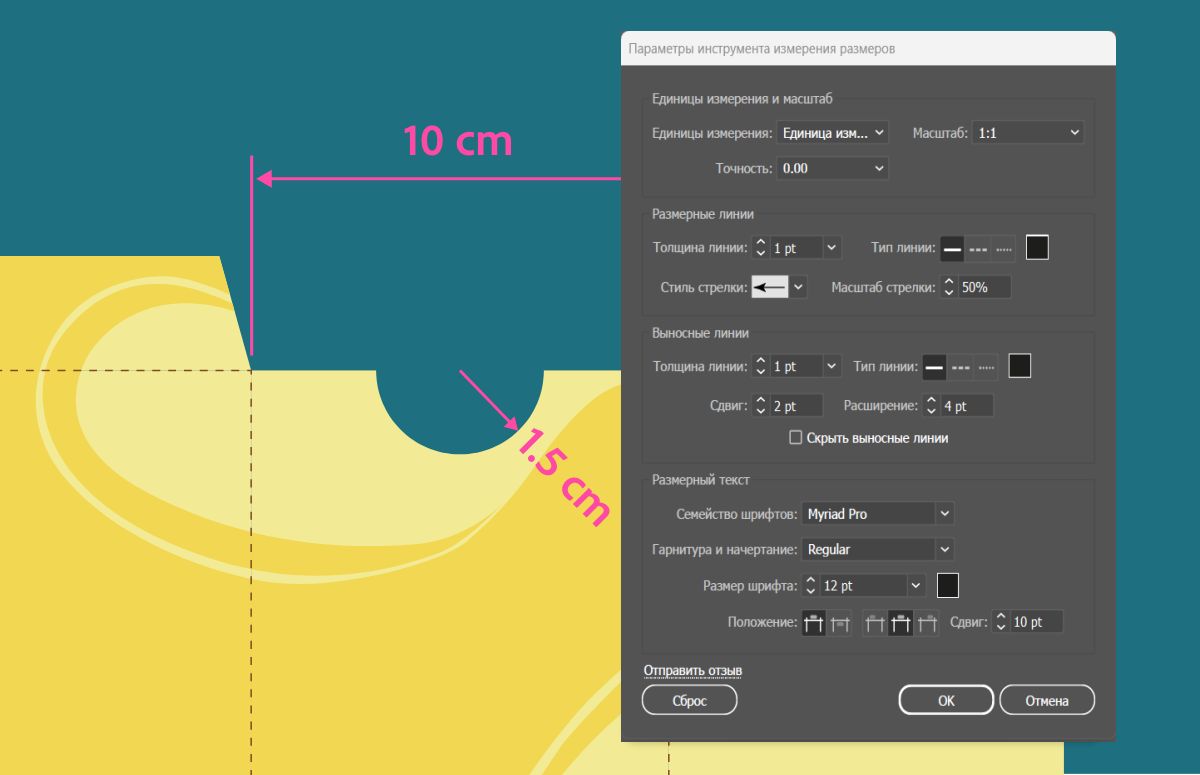

Построенные размеры на холсте вместе с диалоговым окном «Параметры инструмента размера»
Используйте параметры инструмента размера для настройки параметров объектов размера, которые вы собираетесь построить.

Окно Параметры инструмента «Размер» позволяет настроить такие параметры, как единица измерения, масштаб, точность и внешний вид объектов размера. Настройки можно открыть двумя способами: дважды нажав значок инструмента на панели инструментов или нажав   на панели задач инструмента Размер.

При изменении настроек инструмента вы задаете настройки для всех объектов размера, которые будут построены в будущем, а не для тех объектов, которые уже были построены. Ниже приведены параметры, которые можно указать перед построением размеров.

  • Единицы измерения и масштаб. Выберите единицы измерения и установите точность до трех десятичных знаков. Можно выбрать один из стандартных масштабов или создать собственный масштаб, указав соотношение. Можно создать до 10 пользовательских масштабов. Если вы не хотите, чтобы размерный текст содержал единицы измерения, можно скрыть их.
  • Размерные линии. Укажите толщину и тип линии, стиль стрелки, масштаб и цвет.
  • Выносные линии. Укажите толщину и тип линии, смещение, выноску и цвет.
  • Размерный текст. Укажите семейство шрифтов, стиль, размер, смещение, положение и цвет.

Чтобы восстановить исходные настройки, нажмите Сброс.

Построение линейных размеров

Инструмент Линейный размер   позволяет указать длину линии и расстояние между любыми двумя точками.

Линейные размеры, которые вы строите, являются выровненными, вертикальными или горизонтальными размерами.

Выровненный размер

Это прямое расстояние между двумя точками.

Вертикальный размер

Это расстояние между двумя точками по вертикали.

Горизонтальный размер

Это расстояние между двумя точками по горизонтали.

Построение линейных размеров основных фигур

Можно легко построить линейные размеры для основных фигур, таких как прямоугольники, многоугольники, отрезки линий и звезды. В качестве примера рассмотрим шестиугольник.

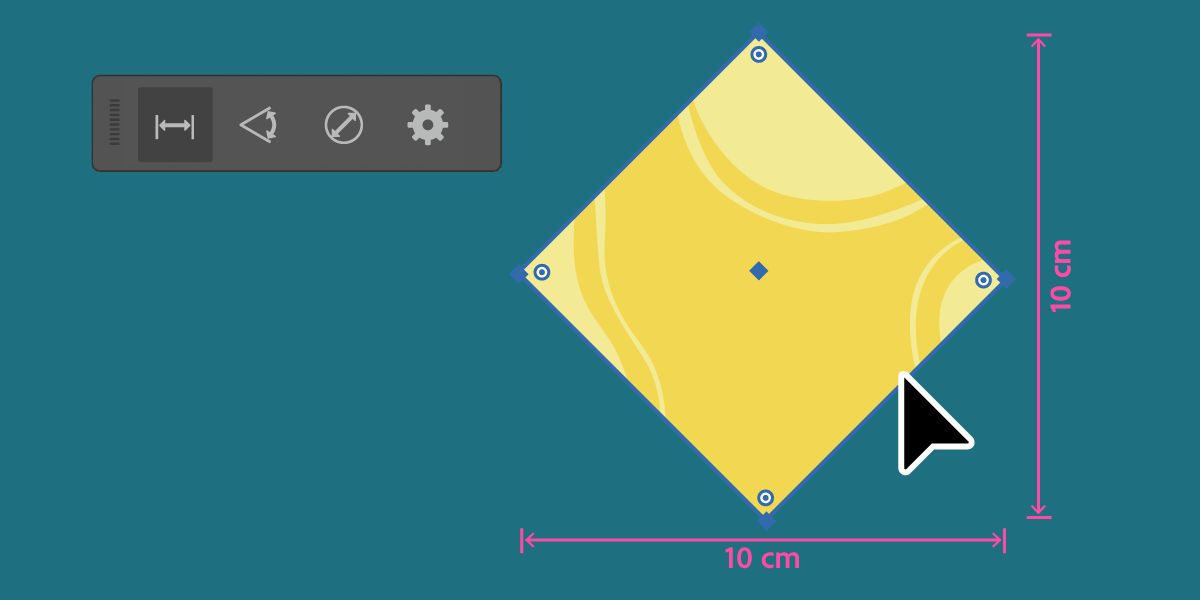

Постройте выровненные, вертикальные и горизонтальные размеры основных фигур, например шестиугольника.

  1. Выберите инструмент Размер   на панели инструментов.

  2. Нажмите Линейный размер   на открывшейся панели задач.

  3. Наведите курсор на сторону шестиугольника, чтобы появилась розовая направляющая, и затем постройте размеры:

    • Выровненный размер: перетащите, удерживая направляющую линии параллельно стороне, а затем отпустите.
    • Вертикальный размер: перетащите, удерживая направляющую линии параллельно стороне, измените направление так, чтобы направляющая линии была вертикальной, а затем отпустите.
    • Горизонтальный размер: перетащите, удерживая направляющую линии параллельно стороне, измените направление так, чтобы направляющая была горизонтальной, а затем отпустите.
Примечание.

Чтобы изменить настройки уже построенного объекта размера, выберите его и внесите изменения на панели Свойства.

Построение линейных размеров между любыми двумя точками

Горизонтальный размер, построенный между точками на двух шестиугольниках.
Постройте выровненные, вертикальные и горизонтальные размеры между любыми двумя точками.

  1. Выберите инструмент Размер   на панели инструментов.

  2. Нажмите Линейный размер   на открывшейся панели задач.

  3. Нажмите первую точку, а затем нажмите вторую точку. Теперь можно построить следующие размеры.

    • Выровненный размер: нажмите еще раз.
    • Вертикальный размер: перетащите мышь по горизонтали, а затем нажмите.
    • Горизонтальный размер: перетащите мышь по вертикали, а затем нажмите.

Построение линейных размеров с обводкой

Если к сегменту контура применена обводка, можно точно измерить ее линейный размер, выполнив привязку к границам просмотра. Чтобы включить границы просмотра, выберите Illustrator > Установки > Общие > Использовать границы просмотра (macOS) или Редактирование > Установки > Общие > Использовать границы просмотра (Windows).

Построение угловых размеров

Инструмент Угловой размер   позволяет с легкостью строить углы фигуры или углы между любыми двумя пересекающимися линиями.

Построение углов основных фигур

Постройте внутренние и внешние углы основных фигур, например треугольника.

  1. Выберите инструмент Размер   на панели инструментов.

  2. Нажмите Угловой размер   на открывшейся панели задач.

  3. Наведите курсор на вершину угла, который требуется построить, чтобы появилась розовая угловая направляющая. Затем постройте внутренние и внешние углы.

    • Внутренний угол: перетащите внутрь от вершины, а затем отпустите кнопку мыши.
    • Внешний угол: перетащите наружу от вершины, а затем отпустите кнопку мыши.

Построение углов пересекающихся линий

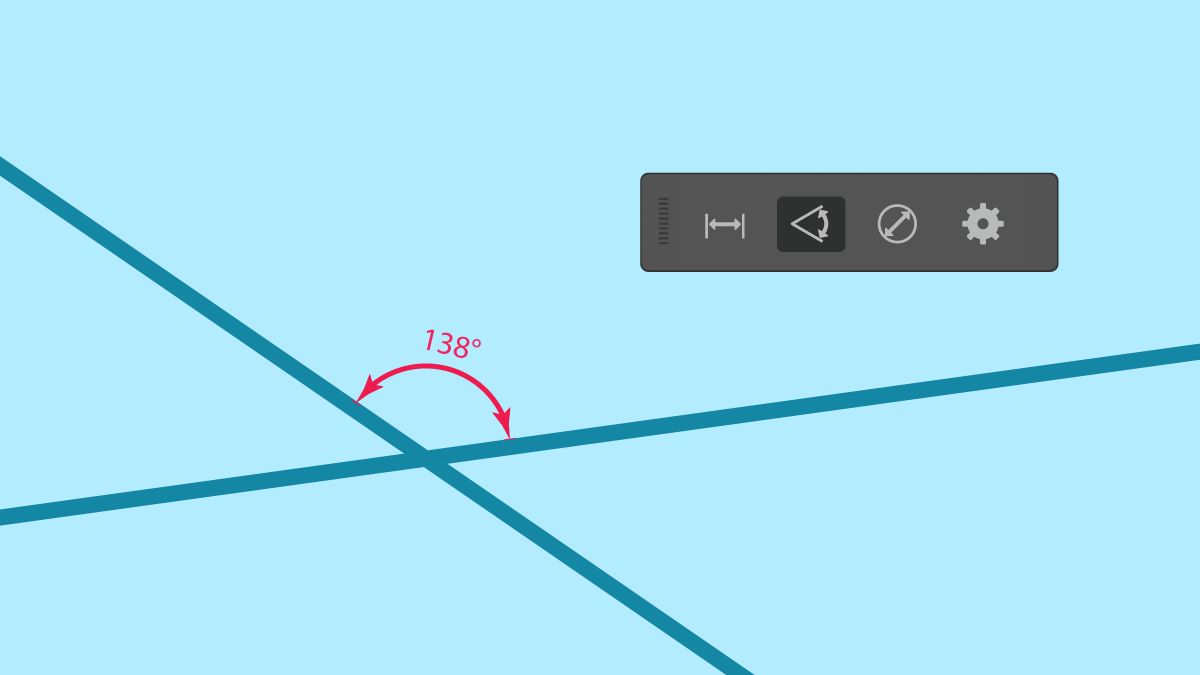

Две пересекающиеся линии, между которыми построен угол.
Постройте внутренние и внешние углы двух пересекающихся линий.

  1. Выберите инструмент Размер   на панели инструментов.

  2. Нажмите Угловой размер   на открывшейся панели задач.

  3. Нажмите точку на первой линии, затем нажмите точку на второй линии.

  4. Переместите мышь в любом направлении, а затем нажмите холст, чтобы построить внутренние или внешние углы.

Построение радиальных размеров

Инструмент Радиальный размер позволяет с легкостью построить радиус и диаметр окружностей и идеальных дуг (дуг, являющихся частью окружности).

Постройте радиусы и диаметры окружностей и идеальных дуг.

  1. Выберите инструмент Размер   на панели инструментов.

  2. Нажмите Радиальный размер   на открывшейся панели задач.

  3. Наведите курсор на обод окружности или дугу, чтобы появилась розовая радиальная направляющая. Затем постройте радиальные размеры.

    • Радиус: перетащите наружу, а затем отпустите кнопку мыши.
    • Диаметр: перетащите внутрь, а затем отпустите кнопку мыши.

Изменение свойств существующих размеров

Хотя настройки инструмента можно использовать для определения свойств будущих размеров, свойства существующих размеров можно изменить только на панели Свойства. Для этого нужно выбрать объекты размера и перейти на панель Свойства. После этого можно применить новые свойства к выделенным объектам размера или ко всем существующим объектам размера, нажав Применить ко всем. Кроме того, можно нажать Установить по умолчанию, чтобы изменить настройки для всех существующих и будущих размеров.

Кроме того, при трансформировании объектов связанные размеры обновляются автоматически. Например, при увеличении ширины прямоугольника объект размера, измеряющий ширину, автоматически обновится, чтобы отразить новое измерение.

Скрытие объектов размера

Все объекты размера добавляются в отдельный слой Размеры на панели Слои. Можно отключить видимость слоя Размеры, чтобы скрыть объекты размера в графическом объекте. Нельзя переместить элементы из слоя Размеры в другие слои и наоборот.

Важные примечания

  • Используйте инструмент Размер, чтобы изменить положение объектов размера. Если выбрать инструмент Выделение для изменения положения объектов размера, они разворачиваются как обычные объекты.
  • При искажении объекта его связанные размеры не корректируются автоматически.
  • Пока нельзя построить общую длину кривого контура.
