Nakładanie kompozycji na obiekty trójwymiarowe

Informacje o tym, jak nakładać grafikę na powierzchnie obiektów 3D.

Obiekt 3D — taki jak sześcian, walec lub stożek — składa się z wielu powierzchni. Rzutowanie powoduje dodanie nakładki graficznej na każdej powierzchni obiektu 3D. Pozwala to na przykład nałożyć etykietkę lub tekst na powierzchnię boczną obiektu w kształcie butelki. Można również nakładać różne tekstury na każdy z boków obiektu 3D.

Za pomocą sekcji Grafika na panelu 3D i materiały można nakładać grafię na powierzchnię obiektów trójwymiarowych. Poniżej podano więcej informacji o stosowaniu takich nakładek graficznych.

Informacje o tworzeniu grafiki 3D

Jeśli nie masz doświadczenia w tworzeniu obiektów trójwymiarowych, przeczytaj, jak przekształcić grafikę 2D w obiekty 3D w programie Illustrator.

Rzutowanie grafiki jako nakładki na obiekt 3D

Aby rozpocząć rzutowanie na poszczególne powierzchnie obiektu trójwymiarowego, skorzystaj z jednego z istniejących symboli lub dodaj nową grafikę.

  1. Zaznacz dowolną kompozycję w dokumencie programu Illustrator.

  2. Wybierz polecenie Okno > 3D i Materiały, a następnie kliknij kartę Materiały

  3. Kliknij ikonę na dole panelu i wybierz opcję Dodaj jako pojedynczą grafikę.

    Grafikę można również przeciągnąć, aby dodać ją do panelu 3D.

  4. Zaznacz w dokumencie obiekt 3D, na który chcesz nałożyć grafikę, i otwórz panel Grafika > Wszystkie materiały i grafika.

  5. Kliknij grafikę, aby zastosować ją jako nakładkę na obiekcie 3D.

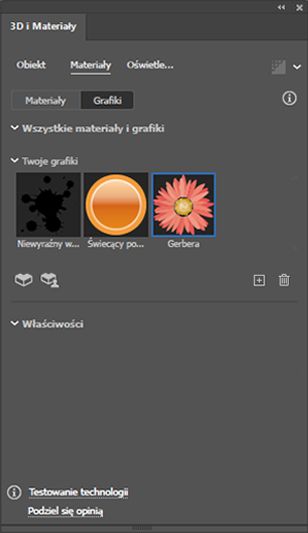

    Wyświetla listę nakładek graficznych dodanych na panelu 3D i materiały
    Stosowanie grafiki jako nakładki na obiekcie

    Aby wyświetlić tylko nakładaną kompozycję bez geometrii obiektu 3D, zaznacz opcję Niewidoczny kształt obiektu w sekcji Właściwości. Ten efekt można wykorzystać jako narzędzie do formowania grafiki wokół obiektów 3D. Można na przykład wypaczyć tekst w kształcie walca, sześcianu lub sfery.

  6. Kliknij niebieski okrągły widżet na nałożonej grafice, aby przesunąć ją wokół obiektu 3D. Nakładkę graficzną można także przesunąć za pomocą suwaków Skala i Obrót na panelu Właściwości > Parametry główne.

  7. Aby dodać kolejną nakładkę graficzną, zaznacz obiekt 3D i kliknij miniaturkę grafiki w oknie GrafikaWszystkie materiały i grafika.

    Nakładki graficzne w programie Illustrator pozostają zapisane w ramach konkretnego dokumentu.

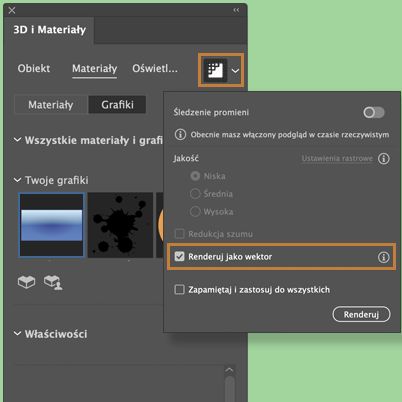

Renderowanie kompozycji rzutowanej jako wektorowej

Po dodaniu nakładki graficznej jako kompozycji rzutowanej na obiekt 3D można renderować taki obiekt 3D wraz z nakładką w postaci wektorowej.

Renderowanie kompozycji rzutowanej jako wektorowej
Renderowanie kompozycji rzutowanej jako wektorowej

Przeciąganie grafiki do panelu 3D

Kompozycję można przeciągnąć na panel 3D, aby dodać ją jako nakładkę graficzną. Tej opcji można używać we wszystkich właściwościach obiektu, materiałów i oświetlenia na panelu 3D.

  1. Zaznacz obiekt w dokumencie, kliknij i przeciągnij go na panel 3D i materiały. Na panelu zostanie wyświetlona ikona + Dodaj nakładkę
  2. Upuść obiekt, aby dodać go jako nakładkę graficzną.

Aby przeciągnąć wiele obiektów, przytrzymaj klawisz ALT podczas przeciągania obiektu na panelu.

Dodawanie wielu nakładek graficznych

Jeśli w kompozycji jest wiele obiektów, to można dodać każdy z nich jako oddzielną nakładkę graficzną.
Kliknij ikonę na dole panelu 3D i Materiały, a potem wybierz opcję Dodaj jako wiele nakładek graficznych.

Dodane nakładki graficzne są zapisywane w programie Illustrator jako symbole

Co dalej: Tworzenie efektów 3D w tekście

Znasz już podstawy korzystania z efektów 3D w programie Illustrator i nakładania kompozycji na obiekty trójwymiarowe. Zrób krok naprzód i dowiedz się, jak utworzyć trójwymiarowe efekty tekstowe z pomocą podstawowych narzędzi i funkcji.
